S20 |Yamaha Automatic Smt Pcb Pick And Place Machine מיצרן סין

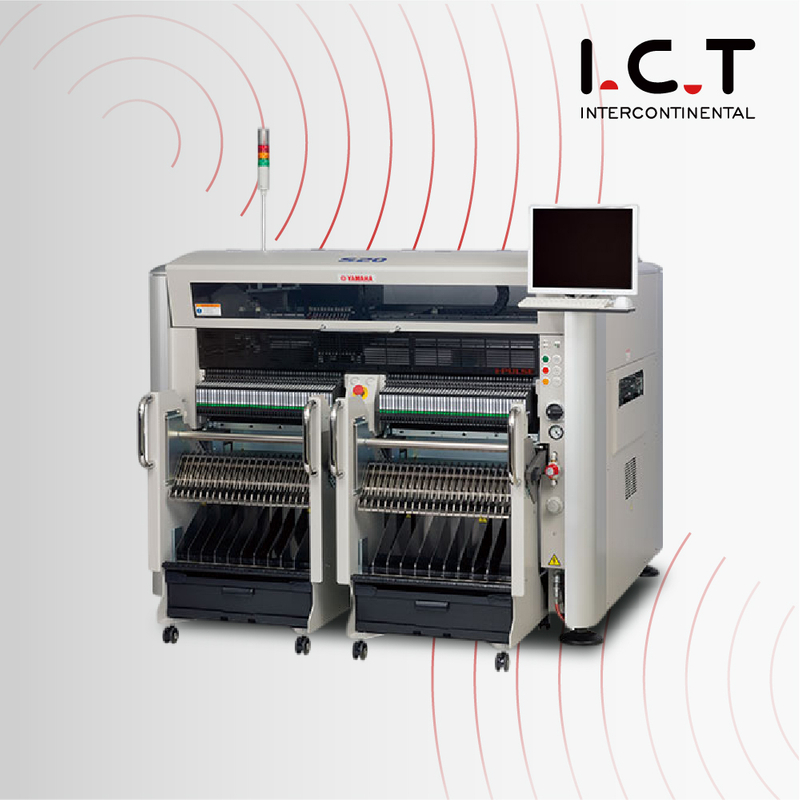

Yamaha S20 Automatic Smt Pcb Pick And Place Machine

מבוא

ימאהה S20

גמישות אולטימטיבית למימוש 3D MID* מיקום

שיפור ל-3D MID

יכולת טיפול בלוח גדול

יכולת טיפול ברכיבים רחבה ויכולת הזנה גבוהה

גמישות אולטימטיבית והגדרה מהירה וקלה

*3D MID: התקן חיבור מעוצב

מכונת פיק אנד פלייס של ימאהה

מתקדם להרכבת שבבים

מכונת בחירה ומהירה וגמישה

מיקום SMT רב תפקודי

מכונת בחירה גמישה ומהירה

1. שיפור ל-3D MID

2. יכולת טיפול בלוח גדול

3. יכולת טיפול ברכיבים רחבה וקיבולת הזנה גבוהה

4. גמישות אולטימטיבית והתקנה מהירה וקלה

	S10	S20
גודל לוח (עם מאגר לא בשימוש)	מינימוםL50 x W30mm עד מקסימום.L1,330 x W510mm (L955 סטנדרטי)	מינימוםL50 x W30mm עד מקסימום.L1,830 x W510mm (L1,455 סטנדרטי)
גודל לוח (עם שימוש במאגר קלט או פלט)	מינימוםL50 x W30mm עד מקסימום.L420 x W510 מ'מ	-
גודל לוח (עם מאגרי קלט ופלט בשימוש)	מינימוםL50 x W30mm עד מקסימום.L330 x W510 מ'מ	מינימוםL50 x W30mm עד מקסימום.L540 x W510 מ'מ
עובי לוח	0.4 - 4.8 מ'מ	0.4 - 4.8 מ'מ
כיוון זרימת לוח	משמאל לימין (Std)	משמאל לימין (Std)
מהירות העברת לוח	מקסימום 900 מ'מ/שנייה	מקסימום 900 מ'מ/שנייה
מהירות מיקום (12 ראשים + 2 תטא) אופ.Cond.	0.08 שניות/צ'יפ (45,000 CPH)	0.08 שניות/צ'יפ (45,000 CPH)
דיוק מיקום A (μ+3σ)	CHIP +/-0.040 מ'מ	CHIP +/-0.040 מ'מ
דיוק מיקום B (μ+3σ)	IC +/-0.025 מ'מ	IC +/-0.025 מ'מ
זווית מיקום	+/-180 מעלות	+/-180 מעלות
בקרת ציר Z / בקרת ציר תטא	מנוע AC סרוו	מנוע AC סרוו
גובה רכיב	מקסימום 30 מ'מ*1 (רכיבים שהוצבו מראש: מקסימום 25 מ'מ)	מקסימום 30 מ'מ*1 (רכיבים שהוצבו מראש: מקסימום 25 מ'מ)
רכיבים ישימים	0201 מ'מ – 120x90 מ'מ, BGA, CSP, מחבר וכו' (סטנדרטי 01005 -)	0201 מ'מ – 120x90 מ'מ, BGA, CSP, מחבר וכו' (סטנדרטי 01005 -)
חבילת רכיבים	סרט 8 - 56 מ'מ (מזינים F1/F2), סרט 8 - 88 מ'מ (מזינים חשמליים F3), מקל, מגש	סרט 8 - 56 מ'מ (מזינים F1/F2), סרט 8 - 88 מ'מ (מזינים חשמליים F3), מקל, מגש
בדיקת חסרונות	בדיקת ואקום ובדיקת ראייה	בדיקת ואקום ובדיקת ראייה
שפת מסך	אנגלית, סינית, קוריאנית, יפנית	אנגלית, סינית, קוריאנית, יפנית
מיקום לוח	יחידת אחיזה בלוח, התייחסות קדמית, התאמת רוחב מסוע אוטומטית	יחידת אחיזה בלוח, התייחסות קדמית, התאמת רוחב מסוע אוטומטית
סוגי רכיבים	מקסימום 90 סוגים (סרט 8 מ'מ), 45 נתיבים x 2	מקסימום 180 סוגים (סרט 8 מ'מ), 45 נתיבים x 4
גובה העברה	900 +/- 20 מ'מ	900 +/- 20 מ'מ
מידות המכונה, משקל	L1250xD1750xH1420mm, כ.1,200 ק'ג	L1750xD1750xH1420mm, כ.1,500 ק'ג

שאלות נפוצות

ש: מה אנחנו יכולים לעשות בשבילך?

ת: סה'כ מכונות ופתרון SMT, תמיכה טכנית ושירות מקצועיים.

ש: האם אתה חברת סחר או יצרן?

ת: שירות OEM & ODM זמין.

ש: מהו תאריך המשלוח שלך?

ת: מועד האספקה הוא כ-35 ימים לאחר קבלת התשלום.

ש: מהם תנאי התשלום שלך?

ת: הפקדה של 30% מראש ויתרה של 70% לפני המשלוח.

ש: מה הלקוחות העיקריים שלך?

ת: Huawei, Foxconn, Vtech, Sumida, Kemet, Vishay, Bosch, Canon.

ש: מדוע לבחור בנו?

ת: ספק SMT מוביל בסין;הבטחת סחר עד 560,000 דולר ומעלה;צוות שירות לאחר מכירה מקצועי.

שאלות נפוצות:

ש: מהם היתרונות של שימוש במכונות SMT איסוף-ומקום על פני הרכבה ידנית?

ת: היתרונות כוללים מהירות גבוהה יותר, דיוק, עקביות ויכולת להתמודד עם רכיבים קטנים יותר ועיצובים מורכבים.

ש: האם ניתן לשלב מכונות איסוף-ומקום בקווי ייצור אוטומטיים?

ת: כן, ניתן לשלב אותם בצורה חלקה בקווי ייצור אוטומטיים לייצור מתמשך.

ש: מה תפקידה של משחת הלחמה בהרכבת SMT?

ת: משחת הלחמה מוחלת על רפידות PCB לפני מיקום הרכיב.הוא נמס במהלך הלחמה מחדש, ויוצר חיבורים חשמליים.

ש: איך בודקים את איכות חיבורי הלחמה המיוצרים על ידי מכונות בחירה ומקום?

א: שיטות בקרת איכות, כגון בדיקת רנטגן ובדיקה אופטית אוטומטית (AOI), משמשות לבדיקת חיבורי הלחמה לאיתור פגמים.
