YSM20WR
Yamaha
| כַּמוּת: | |
|---|---|

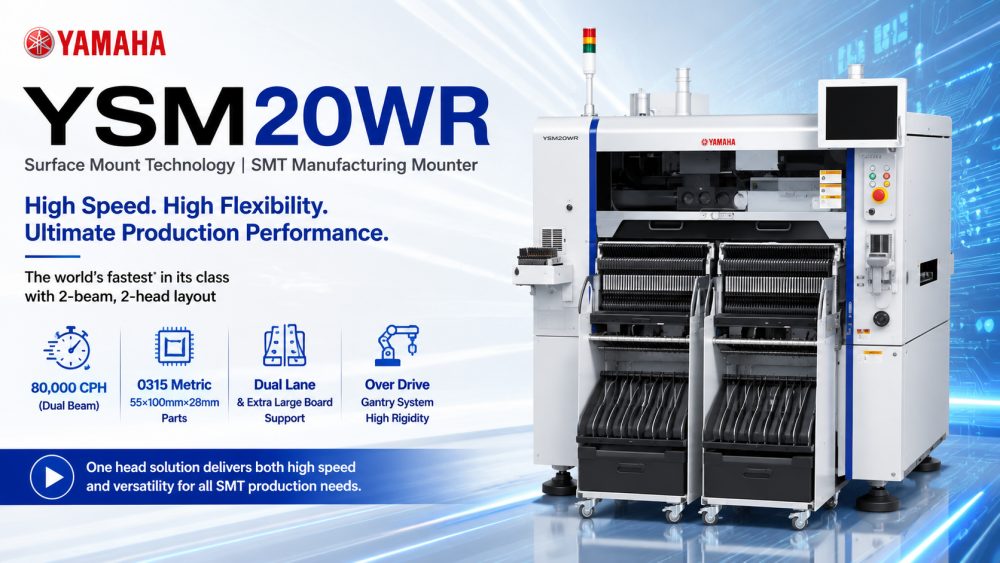

| מכונת SMT דו-מסלולית במהירות גבוהה
ה-YSM20WR הוא פתרון בחירה-and-place של Yamaha SMT המיועד להרכבת PCB דו-מסלולי, המסוגל להתמודד עם גדלי לוח גדולים תוך שמירה על דיוק יוצא דופן. עם יכולות מרובות ראשים במהירות גבוהה, מכונה זו מתאימה למגוון רחב של גדלי רכיבים. מערכות הסריקה והמצלמה המתקדמות שלה מבטיחות מיקום מדויק, בעוד שטכנולוגיית הזנה משולבת מפחיתה את זמן ההשבתה. ICT תומך בלקוחות בהתקנה מלאה, הדרכה וסיוע טכני, מה שהופך אותו לפתרון אידיאלי עבור יצרני אלקטרוניקה מודרניים המחפשים קווי SMT אמינים וניתנים להרחבה.
| תכונות המוצר
מיקום במהירות גבוהה דו-נתיב
מצויד בשתי קורות בציר X, ה-YSM20WR משיג 80,000 CPH עבור PCB דו-נתיבים, המאפשר ייצור ביעילות גבוהה.
ראש הרכבה רב תכליתי
ראשי HM מהירים מתאימים לרכיבים מ-0101 עד 55×100×28 מ'מ, בעוד שמערכות מרובות מצלמות אופציונליות משפרות את דיוק המיקום והגמישות.
מערכת ה-Overdrive Gantry מתקדמת
ה-Overdrive Gantry מבטיח העברה חלקה של PCB, ממזער אובדן במהלך הרכבה במהירות גבוהה תוך תמיכה בלוחות גדולים של עד 742 מ'מ ברוחב.
| מִפרָט
| דֶגֶם | YSM20WR |
| PCB ישים | נתיב יחיד L810 x W742 מ'מ עד L50 x W50 מ'מ נתיב כפול (רק עבור מפרט ציר X של 2 קורות.) L810 x W356 מ'מ עד L50 x W50 מ'מ |
| יכולת הרכבה | ציר X 2 קורות: ראש רב-תכליתי מהיר (HM: High-Speed Multi) x 2 81,000CPH (בתנאים אופטימליים כפי שהוגדרו על ידי Yamaha Motor) |
| דיוק הרכבה (מוגדר על ידי Yamaha Motor כאשר נעשה שימוש בחומרי הערכה סטנדרטיים) | +/- 0.035 מ'מ (+/-0.025 מ'מ) Cpk≧1.0 (3σ) |
| רכיבים ישימים | ראש רב-תכליתי מהיר (HM: High-Speed Multi) x 2 : 0101 עד 55 x 100 מ'מ L100 מ'מ, גובה 15 מ'מ או פחות הערה: ייתכן שיהיה צורך במצלמה מרובת (אופציה) במקרים מסוימים עקב גובה החלק וגודל החלק. רכיבים בעלי צורה מוזרה (FM: Flexible Multi) ראש: 03015 עד 55 x 55 מ'מ L100 מ'מ, גובה 28 מ'מ או פחות |
| מספר סוגי הרכיבים | צלחת קבועה: סוגים מקסימליים 140 (המרה למזין קלטות 8 מ'מ) החלפת עגלת הזנה : מקס.128 סוגים (המרה למזין קלטות 8 מ'מ) מגשים ל-30 סוגים (קבוע) ו-10 סוגים (כרכרה) |
| ספק כוח | 3-פאזי AC 200/208/220/240/380/400/416 V +/-10% 50/60 הרץ |
| מקור אספקת אוויר | 0.45MPa או יותר, במצב נקי ויבש |
| ממד חיצוני (לא כולל תחזיות) | L1,374 x W2,110 x H1,445 מ'מ |
| מִשׁקָל | כ. 2,500 ק'ג |
* מפרטים ומראה עשויים להשתנות ללא הודעה מוקדמת.
* צור קשר עם ICT לפרטים נוספים.
| רשימת ציוד קו SMT
ה-Σ-G5SⅡ משולב בדרך כלל בקו ייצור SMT שלם הכולל מדפסת משחת הלחמה, מערכת בדיקת SPI, תנור זרימה חוזרת, מכונת בדיקת AOI וציוד לטיפול ב-PCB. ICT מספקת אינטגרציה מלאה של קווים המכסים SMT, DIP, ציפוי ופתרונות אוטומציה חכמים של מפעלים כדי לעזור ללקוחות לבנות מערכות ייצור אלקטרוניקה יעילות וניתנות להרחבה ברחבי העולם.
ICT מציעה מגוון שלם של מכונות איסוף SMT של Yamaha, כולל YSM10, YSM40R ו-YRM20. מכונות אלו מספקות מהירויות מותאמות אישית, טווחי רכיבים ותצורות נתיבים כדי לענות על צורכי ייצור שונים במפעל. כל מכונה נתמכת בהדרכה טכנית, הנחיית התקנה ופתרונות תחזוקה מ-ICT, מה שמבטיח שילוב חלק בקו הייצור של ה-SMT שלך.
| סרטון הצלחת לקוחות
ICT סיפק בהצלחה קו ייצור SMT אוטומטי מלא בקזחסטן להרכבת מוצרי חשמל. המהנדסים שלנו סיפקו התקנה באתר, הדרכה ותמיכה טכנית. הקו כולל מעמיסי SMT, מדפסת אוטומטית מלאה, תנור זרימה חוזרת, מסוע SMT דו-מסלולי ו-AOI לא מקוון. משוב לקוחות: 'כל המכונות הן מסין ICT תודה לך. איכות ומחיר טובים. תודה לך אנדי ובילי על בניית הקו הזה והכשרת אותנו להשתמש במכונות האלה. תודה רבה לך.'
| תמיכה בשירות והדרכה
ICT מבטיח ללקוחות לקבל תמיכה מלאה עבור קווי ה-SMT שלהם. מהנדסים מספקים הדרכה באתר לתפעול, תחזוקה ואופטימיזציה של תהליכים. ההדרכה שלנו מסייעת למפעילים להשיג יעילות קו מקסימלית תוך הפחתת שגיאות וזמני השבתה. תמיכה מרחוק מתמשכת ופתרון בעיות בתגובה מהירה משפרים עוד יותר את ביצועי המפעל, ומאפשרים ללקוחות להסתגל במהירות לדרישות הייצור ולשמור על איכות פלט עקבית.
| שבחי לקוחות
לקוחות משבחים באופן עקבי את מהנדסי ה-ICT שלנו על מקצועיות והכשרה יסודית. הם מעריכים את המכונות האיכותיות שלנו, את המשלוח המאובטח והמאורגן שלנו ואת התגובה המהירה שלנו לפניות טכניות. YSM20WR הדו-מסלולי שלנו עזר ללקוחות להגביר את יעילות הייצור תוך הבטחת הרכבה מדויקת של PCB.
| ההסמכה שלנו
כל מכונות ה-ICT ומכונות Yamaha SMT, כולל YSM20WR, עומדות בתקני CE, RoHS ו-ISO9001. המוצרים שלנו משלבים טכנולוגיות מוגנת בפטנט ומקפידים על פרוטוקולי בקרת איכות קפדניים, מה שמבטיח פעולות אמינות ובטוחות במתקני ייצור אלקטרוני ברחבי העולם.
| על ICT ומפעל
ICT מתכננת ומייצרת ציוד SMT ברמת דיוק גבוהה עם צוות מו'פ מנוסה ומתקני ייצור בקנה מידה גדול. עם כוח עבודה של למעלה מ-200 אנשי מקצוע ותמיכה ב-80+ מדינות, אנו מספקים פתרונות קו SMT מלאים מהרעיון ועד למבצע. ניהול איכות קפדני ונהלי בדיקה קפדניים מבטיחים ביצועי מוצר עקביים, מה שהופך את ICT לשותף מהימן עבור יצרני אלקטרוניקה ברחבי העולם.
