HM520
Samsung
| כַּמוּת: | |
|---|---|
| פתרון הרכבה חכם SMT

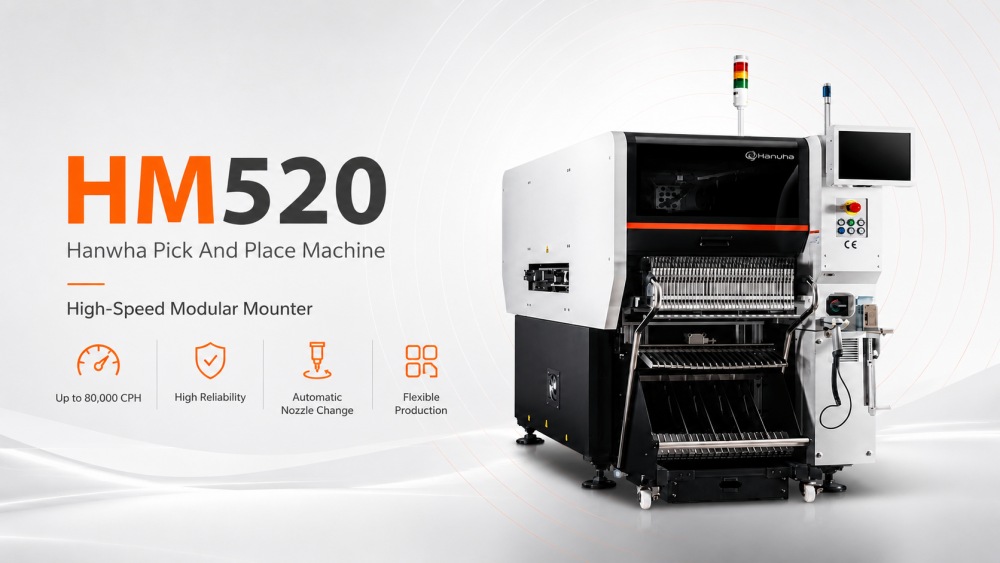

ה-HM520 Hanwha Pick And Place Machine מיועד ליצרנים הזקוקים למיקום SMT מהיר, יציב וגמיש. זה יכול לתמוך בהרכבת PCB בנפח גבוה עבור מוצרים כגון לוחות אם של מחשבים, SSDs, מודולי זיכרון, לוחות בקרה ואלקטרוניקה לצרכן. כמכונת בחירה ומקום במהירות גבוהה, היא משלבת יכולת מיקום חזקה עם דיוק הרכבה אמין. המכונה תומכת בצרכי ייצור שונים באמצעות תצורות HS ו-MF, ומעניקה למפעלים אפשרויות רבות יותר עבור מהירות, טווח רכיבים ואיזון קו. בשימוש עם מערכות ICT SMT תכנון, הדפסה, בדיקה, הלחמה חוזרת וטיפול ב-PCB, זה הופך לפתרון פרקטי לבניית קו ייצור SMT שלם ויעיל.
| מבוא דגם
דגם מהיר: SM471Plus
ה-SM471Plus היא מכונת בחירה ומקום SMT במהירות גבוהה עם גב אחד ו-10 צירים לכל ראש. הוא משיג עד 78,000 CPH מהירות אופטימלית, מתאים לשבבים קטנים כמו 0402. עם ראייה מעופפת, הוא מציע דיוק טוב לייצור בנפחים גבוהים בתעשיות כמו מוצרי אלקטרוניקה ומכשירים ניידים.
דגם גמיש במהירות בינונית: SM481Plus
ה-SM481Plus מספק מיקום גמיש עם גב אחד ו-6 צירים לכל ראש. הוא מגיע ל-40,000 CPH ומטפל ברכיבים גדולים יותר עד BGA/QFP עם דיוק גבוה יותר. דגם זה מתאים ליישומים מגוונים בייצור רכב ומכשירי חשמל בהם נפוצים גדלים מגוונים של חלקים.
דגם רב תפקודי: SM482Plus
ה-SM482Plus היא מכונת בחירה ומקום SMT רב-תכליתית עם גב אחד ו-6 צירים. הוא מספק 30,000 CPH ומצטיין ברכיבים בעלי צורה מוזרה. אידיאלי עבור תעשיות הזקוקות לייצור גמיש, כמו תאורה ואלקטרוניקה תעשייתית, הוא תומך ב-PCB גדולים יותר עד 1,200 מ'מ.
דגם גמיש מתקדם: DECAN L2
ה-DECAN L2 כולל שני גבלים עם 6 צירים לכל ראש למיקום רב תפקודי. הוא מציב עד 56,000 CPH ומטפל ברכיבים רחבים עד 55 מ'מ. דגם זה מתאים לייצור LED ולוח גדול בתעשיות תאורה ותצוגה, עם אפשרויות ליעילות דו-מסלולית.
| מִפרָט
| מפרט פריט | HM520 HS | HM520 MF |
|---|---|---|
| דֶגֶם | HM520 HS | HM520 MF |
| סוג מכונה | מתקן מודולרי במהירות גבוהה | מתקן מודולרי רב תפקודי |
| תְצוּרָה | 20 צירים × 2 גאנטרי | 6 צירים × 2 גאנטרי |
| מהירות מיקום | 80,000 CPH | 60,000 CPH |
| דיוק מיקום | ±25 מיקרומטר @ Cpk ≥ 1.0, שבב | ±40 מיקרומטר @ Cpk ≥ 1.0, שבב / ±30 מיקרומטר @ Cpk ≥ 1.0, IC |
| טווח רכיבים | 0201 ~ □6 מ'מ | 0402 ~ □55 מ'מ |
| מימד מכונה | L 890 × D 2,370 × H 1,930 מ'מ | L 890 × D 2,370 × H 1,930 מ'מ |
| יתרון עיקרי | מיקום רכיבי שבב במהירות גבוהה | מיקום גמיש של רכיבים מעורבים |
| יישום מומלץ | ייצור המוני של רכיבי שבבים קטנים | ייצור עם סוגי רכיבים רחבים יותר וחלקים גדולים יותר |
| פרמטר | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| מהירות מיקום (אופטימלית) | 78,000 CPH | 40,000 קמ'ש | 30,000 CPH | 56,000 CPH |
| מספר צירים | 10 צירים/ראש (גב אחד) | 6 צירים/ראש (גב אחד) | 6 צירים/ראש (גב אחד) | 6 צירים/ראש (2 גבלים) |
| דיוק מיקום (שבב) | ±40 מיקרומטר (0402) | ±40 מיקרומטר (0402) | ±40 מיקרומטר (0402) | ±28 מיקרומטר (03015) |
| דיוק מיקום (IC) | ±50 מיקרומטר | ±30 מיקרומטר | ±30 מיקרומטר | ±25 מיקרומטר |
| טווח רכיבים | 0402 ~ □14 מ'מ (H12 מ'מ) | 0402 ~ □42 מ'מ (H15 מ'מ) | 0402 ~ □55 מ'מ (H15 מ'מ) | 0402 ~ □21 מ'מ (H12 מ'מ, עד □55 מ'מ אופטימלי) |
| גודל PCB מקסימלי (סטנדרטי) | 510 x 460 מ'מ | 460 x 400 מ'מ | 740 x 460 מ'מ | 510 x 460 מ'מ |
| גודל PCB מקסימלי (אופציה) | 610 x 460 מ'מ | 1,500 x 460 מ'מ | 1,200 x 510 מ'מ | עד 1,200 x 460 מ'מ |
| קיבולת מזין (8 מ'מ) | 120ea | 120ea | 120ea | 120ea |
| מערכת ראייה | חזון מעופף | חזון במה | חזון במה | חזון מעופף |
| עוד מוצרים הקשורים ל-SMT
ICT מספקת קווי SMT מלאים באיכות גבוהה מעבר למכונת הבחירה והמקום SMT . שלנו פתרונות ייצור PCBA המלאים כוללים מעמיסים ואקום למדפסות אוטומטיות של משחת הלחמה , לטיפול בלוח ליישום מדויק, תנורי זרימה רב-אזורית להלחמה חזקה ומערכות AOI מתקדמות לאיתור פגמים. מכונות אלו פועלות יחד בצורה חלקה בקווים הדוקים ויעילים. התקנה זו מספקת תשואה גבוהה, עלות נמוכה וביצועים אמינים עבור תעשיות תובעניות כמו רכב, רפואה, תאורה ואלקטרוניקה צריכה. לוחות יוצאים מוכנים לשימוש בעולם האמיתי. אנו מציעים תכנון מלא ותמיכה לבניית מערכת ייצור SMT האידיאלית שלך.
ה- HM520 Hanwha Pick And Place Machine פועלת בצורה הטובה ביותר כחלק מקו ייצור SMT שלם. ICT יכול לספק מכונות קשורות כגון מעמיס ופרק SMT, מדפסת סטנסיל אוטומטית, מכונת SPI, מסוע PCB, מכונת בדיקת AOI, תנור זרימה חוזרת מסדרת Lyra, נתב PCB ומכונת ניקוי PCBA. מכונות אלה מכסות את התהליך העיקרי מטעינת PCB, הדפסת משחת הלחמה, בדיקת הדבקה, מיקום רכיבים, הלחמה חוזרת, בדיקה אופטית, ביטול לוח וניקוי. עבור לקוחות הבונים מפעל חדש, התאמת הקו המלא הזו חשובה מאוד. מתקין פס ייצור SMT טוב צריך את המכונות הנכונות במעלה הזרם ובמורד הזרם, לא רק מכונת מיקום חזקה אחת העומדת לבדה כמו גיבור בודד.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| קו ייצור SMT סוהר | טורקיה קו SMT High-End הניתן למעקב אוטומטי לחלוטין. |
| מעמיס מגזינים SMT | טוען אוטומטית PCB חשופים לקו. |
| מדפסת סטנסיל אוטומטית של PCB | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מתקין שבב אוטומטי SMT | הרכבת רכיבים על גבי PCB במדויק. |
| תנור זרימה חוזרת SMD | ממיס הלחמה ליצירת מפרקים מוצקים. |
| ציוד לבדיקת PCB | מכשירי בדיקת SMT כמו AOI, SPI, רנטגן ובודק סטנסיל. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור כמו מכונת סימון לייזר PCBA |
| סרטון הצלחת לקוחות
ICT סיפקה תמיכה טכנית ללקוח באוזבקיסטן שבנה מפעל גדול לייצור אלקטרוניקה עבור לוחות אם מחשבים, SSDs, מוצרי זיכרון ומכלולים אלקטרוניים נלווים. משלב הפרויקט המוקדם ועד להתקנה, איתור באגים ובדיקות ייצור, צוות ה-ICT עבד בצמוד ללקוח כדי לעזור לקווי ייצור SMT ו-DIP לפעול בצורה חלקה. קו SMT כלל מדפסת שבלונות ICT-5151, ארבע מכונות מיקום SMT, תנורי זרימה חוזרת מסדרת Lyra, מערכות טיפול SPI, AOI ו-PCB. קו ה-DIP כלל קו הכנסה ידני, מכונת הכנסת JUKI בצורה מוזרה, מכונת הלחמת גל ICT-Acrab350 ומערכת מסועים. לאחר הבדיקה, הלקוח נתן משוב חיובי על השירות, מהירות התגובה ואיכות המוצר.
| תמיכה בשירות והדרכה
ICT תומך בלקוחות לפני, במהלך ואחרי אספקת קו SMT. לפני תחילת הפרויקט, הצוות שלנו עוזר לבדוק את סוג המוצר, גודל ה-PCB, יכולת הייצור, פריסת המפעל ודרישות התהליך. לאחר הגעת הציוד, מהנדסי ICT יכולים לספק התקנה, התאמת מכונה, הגדרת תוכנה, בדיקות ייצור והכשרת מפעילים. עבור פרויקט HM520 Hanwha Pick And Place Machine, ההדרכה יכולה לכלול טעינת מזין, בדיקת חרירים, הגדרת תוכנית, החלפת ייצור, תחזוקה יומית ופתרון תקלות בסיסי. אנו גם עוזרים ללקוחות להבין כיצד פועלת מכונת ההצבה עם המדפסת, SPI, תנור זרימה חוזרת, AOI ומכונות לטיפול ב-PCB. זה הופך את הקו כולו לקל יותר לתפעול וקל יותר לניהול.
| משוב לקוחות
לקוחות רבים בוחרים ב-ICT לא רק בגלל הציוד, אלא גם בגלל התמיכה המלאה מאחורי הציוד. במהלך פרויקטים בחו'ל, לקוחות מרבים לשבח את המהנדסים שלנו על תקשורת ברורה, הכשרת מטופלים ופתרון בעיות מעשי. הם גם נותנים משוב חיובי על ביצועי מכונות יציבים, בדיקות מפעל מדוקדקות ואריזה חזקה לתחבורה למרחקים ארוכים. עבור פרויקטים של קו SMT מלא, תגובה מהירה חשובה במיוחד מכיוון שבעיה קטנה אחת עשויה להשפיע על כל לוח הזמנים של הייצור. ICT שומר על קשר הדוק עם הלקוח במהלך ההתקנה, הבדיקה והייצור המוקדם. זה נותן ללקוח יותר ביטחון בעת פתיחת מפעל SMT חדש או שדרוג קו ייצור קיים.
| אישורים ותקנים
ICT מקדיש תשומת לב רבה לאיכות הציוד, הבטיחות ובקרת הייצור. המכונות ופתרונות הקו המלא שלנו יכולים לתמוך בדרישות הסמכה נפוצות כגון CE, RoHS, ISO9001 ומסמכי פטנט קשורים. תעודות אלו עוזרות ללקוחות להעריך את בטיחות המוצר, בקרת ייצור ואמינות לטווח ארוך. עבור ציוד SMT, איכות היא לא רק על גוף המכונה. זה כולל גם תכנון חשמלי, יציבות תוכנה, מבנה מכני, רישומי בדיקות, הגנת אריזה ושירות לאחר המכירה. לפני המשלוח, ICT בודק את פעולת המכונה ומכין אריזה מתאימה למשלוח לחו'ל. זה עוזר להפחית את הסיכון לתחבורה ומעניק ללקוחות התחלה אמינה יותר כאשר הציוד מגיע למפעל שלהם.
| אודות חברת ICT ומפעל
ICT היא ספקית פתרונות SMT חד-פעמית עם ניסיון רב בציוד SMT, DIP, ציפוי, ניפוק, הלחמה, בדיקה וטיפול ב-PCB. יש לנו צוותי מו'פ, ייצור, הנדסה ושירות משלנו, והחברה שלנו גדלה במהירות במהלך השנים. עד כה, ICT שירת יותר מ-1,700 לקוחות בלמעלה מ-80 מדינות, וסייעה למפעלים רבים לבנות קווי ייצור מאפס לייצור המוני. המפעל שלנו עוקב אחר תהליכי בדיקות וניהול איכות קפדניים לפני המסירה. עבור לקוחות הבוחרים ב-Hanwha HM520 PCB Mounter או קו SMT שלם, ICT יכול לספק בחירת מכונות, עיצוב קו, התקנה, הדרכה ותמיכה טכנית לטווח ארוך.
