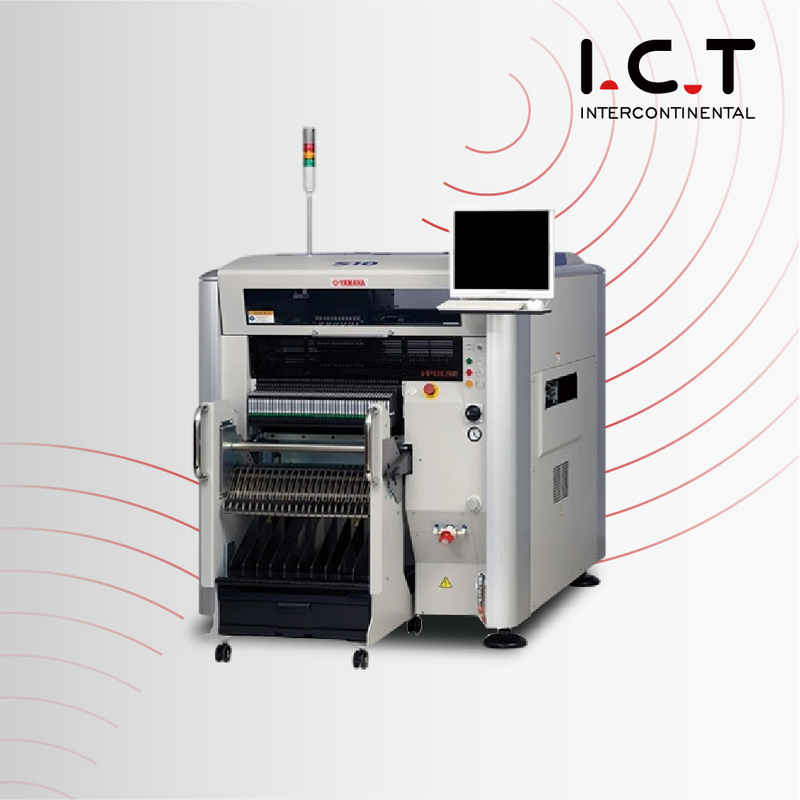

Yamaha S10 3D Hybrid Modular Chip Mounter Smt Line Machine

מבוא

Yamaha-S10-3D-Hybrid-Modular-SMT-Placement

גמישות אולטימטיבית למימוש 3D MID* מיקום

שיפור ל-3D MID

יכולת טיפול בלוח גדול

יכולת טיפול ברכיבים רחבה ויכולת הזנה גבוהה

גמישות אולטימטיבית והגדרה מהירה וקלה

*3D MID: התקן חיבור מעוצב

מכונת פיק אנד פלייס של ימאהה

מתקדם להרכבת שבבים

מכונת בחירה ומהירה וגמישה

מיקום SMT רב תפקודי

מכונת בחירה גמישה ומהירה

1. שיפור ל-3D MID

2. יכולת טיפול בלוח גדול

3. יכולת טיפול ברכיבים רחבה ויכולת הזנה גבוהה

4. גמישות אולטימטיבית והתקנה מהירה וקלה

	S10	S20
גודל לוח (עם מאגר לא בשימוש)	מינימוםL50 x W30mm עד מקסימום.L1,330 x W510mm (L955 סטנדרטי)	מינימוםL50 x W30mm עד מקסימום.L1,830 x W510mm (L1,455 סטנדרטי)
גודל לוח (עם מאגר קלט או פלט בשימוש)	מינימוםL50 x W30mm עד מקסימום.L420 x W510 מ'מ	-
גודל לוח (עם מאגרי קלט ופלט בשימוש)	מינימוםL50 x W30mm עד מקסימום.L330 x W510 מ'מ	מינימוםL50 x W30mm עד מקסימום.L540 x W510 מ'מ
עובי לוח	0.4 - 4.8 מ'מ	0.4 - 4.8 מ'מ
כיוון זרימת לוח	משמאל לימין (Std)	משמאל לימין (Std)
מהירות העברת לוח	מקסימום 900 מ'מ/שנייה	מקסימום 900 מ'מ/שנייה
מהירות מיקום (12 ראשים + 2 תטא) אופ.Cond.	0.08 שניות/צ'יפ (45,000 CPH)	0.08 שניות/צ'יפ (45,000 CPH)
דיוק מיקום A (μ+3σ)	CHIP +/-0.040 מ'מ	CHIP +/-0.040 מ'מ
דיוק מיקום B (μ+3σ)	IC +/-0.025 מ'מ	IC +/-0.025 מ'מ
זווית מיקום	+/-180 מעלות	+/-180 מעלות
בקרת ציר Z / בקרת ציר תטא	מנוע AC סרוו	מנוע AC סרוו
גובה רכיב	מקסימום 30 מ'מ*1 (רכיבים שהוצבו מראש: מקסימום 25 מ'מ)	מקסימום 30 מ'מ*1 (רכיבים שהוצבו מראש: מקסימום 25 מ'מ)
רכיבים ישימים	0201 מ'מ – 120x90 מ'מ, BGA, CSP, מחבר וכו' (סטנדרטי 01005 -)	0201 מ'מ – 120x90 מ'מ, BGA, CSP, מחבר וכו' (סטנדרטי 01005 -)
חבילת רכיבים	סרט 8 - 56 מ'מ (מזינים F1/F2), סרט 8 - 88 מ'מ (מזינים חשמליים F3), מקל, מגש	סרט 8 - 56 מ'מ (מזינים F1/F2), סרט 8 - 88 מ'מ (מזינים חשמליים F3), מקל, מגש
בדיקת חסרונות	בדיקת ואקום ובדיקת ראייה	בדיקת ואקום ובדיקת ראייה
שפת מסך	אנגלית, סינית, קוריאנית, יפנית	אנגלית, סינית, קוריאנית, יפנית
מיקום לוח	יחידת אחיזה בלוח, התייחסות קדמית, התאמת רוחב מסוע אוטומטית	יחידת אחיזה בלוח, התייחסות קדמית, התאמת רוחב מסוע אוטומטית
סוגי רכיבים	מקסימום 90 סוגים (סרט 8 מ'מ), 45 נתיבים x 2	מקסימום 180 סוגים (סרט 8 מ'מ), 45 נתיבים x 4
גובה העברה	900 +/- 20 מ'מ	900 +/- 20 מ'מ
מידות המכונה, משקל	L1250xD1750xH1420mm, כ.1,200 ק'ג	L1750xD1750xH1420mm, כ.1,500 ק'ג

שאלות נפוצות

ש: מה אנחנו יכולים לעשות בשבילך?

ת: סה'כ מכונות ופתרון SMT, תמיכה טכנית ושירות מקצועיים.

ש: האם אתה חברת סחר או יצרן?

ת: שירות OEM & ODM זמין.

ש: מהו תאריך המשלוח שלך?

ת: מועד האספקה הוא כ-35 ימים לאחר קבלת התשלום.

ש: מהם תנאי התשלום שלך?

ת: הפקדה של 30% מראש ויתרה של 70% לפני המשלוח.

ש: מה הלקוחות העיקריים שלך?

ת: Huawei, Foxconn, Vtech, Sumida, Kemet, Vishay, Bosch, Canon.

ש: מדוע לבחור בנו?

ת: ספק SMT מוביל בסין;הבטחת סחר עד 560,000 דולר ומעלה;צוות שירות לאחר מכירה מקצועי.

שאלות נפוצות:

ש: מהי מכונת בחירה ומקום SMT?

ת: מכונת בחירה והצבה SMT היא ציוד המשמש בהרכבת טכנולוגיית הרכבה משטחית (SMT) כדי למקם במדויק רכיבים אלקטרוניים על גבי לוחות מעגלים מודפסים (PCB).

ש: איך פועלת מכונת בחירה של ימאהה?

ת: מכונות הבחירה והמקום של ימאהה פועלות על ידי שימוש במנגנונים נשלטי מחשב כדי לאסוף רכיבים אלקטרוניים ממזינים ולהציב אותם במדויק על מיקומים ספציפיים על גבי PCB.

ש: מהם היתרונות של שימוש במכונות בחירה של ימאהה?

ת: מכונות הבחירה והמקום של ימאהה מציעות דיוק גבוה, מהירות וחזרה, מה שהופך אותן לחיוניות להרכבת PCB יעילה.הם גם מפחיתים את העבודה הידנית ומצמצמים שגיאות.

ש: האם מכונות בחירה של ימאהה מתאימות להרכבת PCB בקנה מידה קטן?ת: כן, ימאהה מציעה מגוון של מכונות בחירה ומיקום המתאימות הן להרכבת PCB בקנה מידה קטן והן בקנה מידה גדול.
