ICT-SS540 | מכונת הלחמת גל סלקטיבית מקוונת

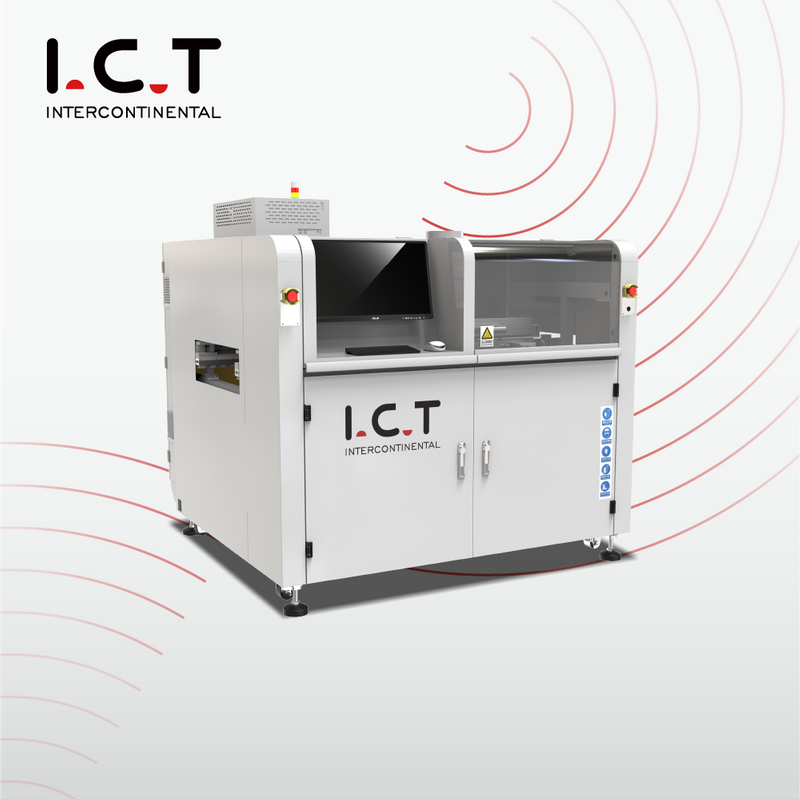

|  מכונת הלחמה גלים סלקטיבית מקוונת SS540

מכונת הלחמה גלים סלקטיבית SS540 היא כלי אמין שנבנה בסין על ידי ICT להלחמה מדויקת של חור דרך על גבי PCB. זה מתאים לצרכים מתקדמים כמו מוצרי אלקטרוניקה לרכב וספקי כוח שבהם האיכות חשובה ביותר. עם לוחות PCB קבועים ופלטפורמות נעות לריסוס והלחמה, הוא מטפל בעבודות בנפח גבוה בצורה חלקה. שליטה מלאה במחשב מאפשרת לך לשמור נתיבים, טמפרטורות והגדרות שטף לעקיבות מעולה. עיצוב מודולרי מתאים לכל קו, ותכונות כמו כיול גלים אוטומטי שומרים על יציבות. בתור אפשרות הלחמת גל סלקטיבית הטובה ביותר, היא חותכת פגמים ומגבירה את היעילות. 26 שנות הידע של ICT מבטיחות שזה קל לשימוש ומגובה על ידי מומחים ברחבי העולם.

|  רשימת ציוד קו DIP

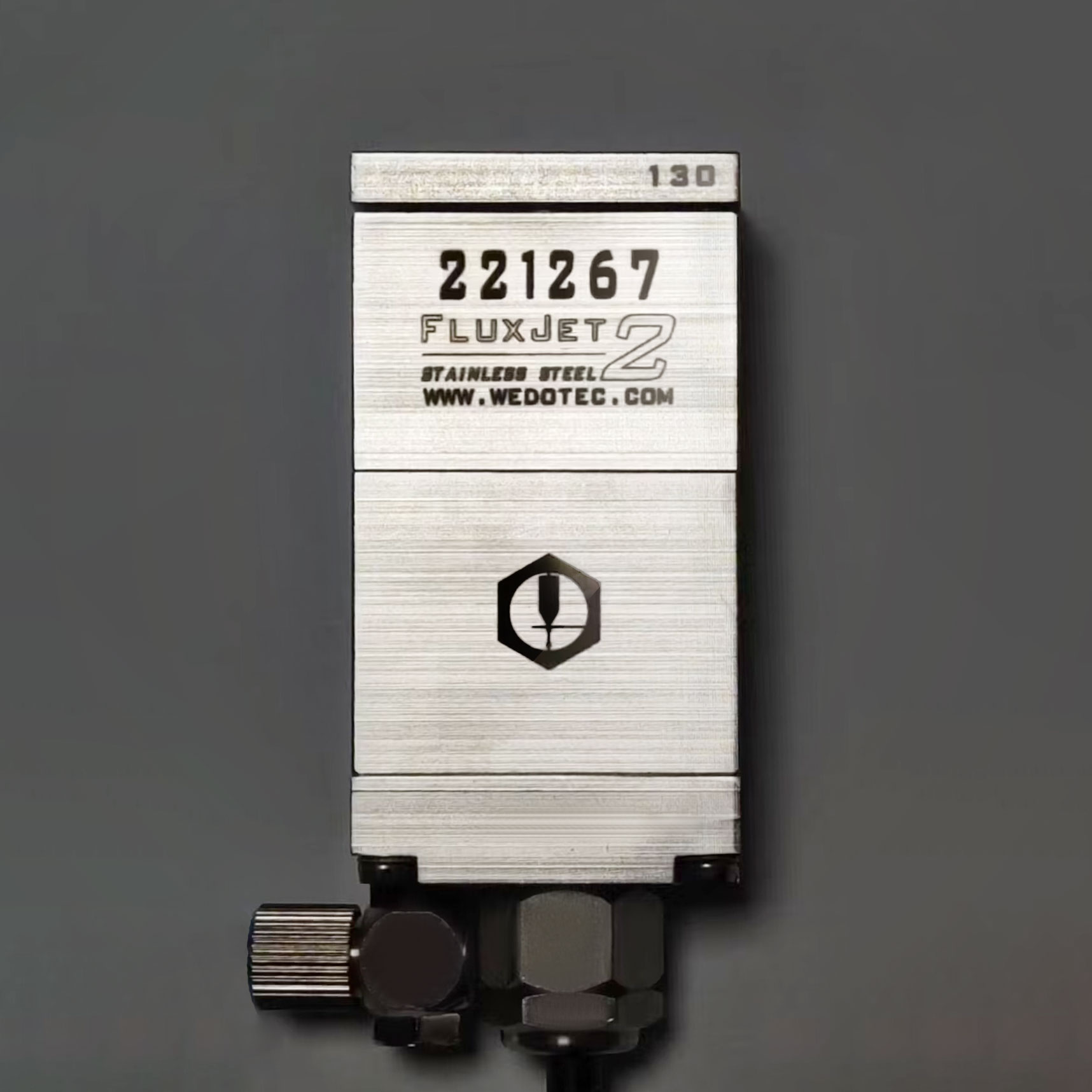

יישום שטף מדויק

מכונת הלחמת גלים סלקטיבית אוטומטית Pcba משתמשת במערכת שטף חכמה לכיסוי אחיד. יש לו שסתום דופק גרמני בתדר גבוה שמתיז נקודות שטף זעירות, שומר על תכולת מוצק מתחת ל-10% לתוצאות נקיות. מגש לוכד טפטופים לניקוי מהיר, והזרבובית בשולחן XY מגיעה לרמת דיוק של 0.02 מ'מ. מיכלי לחץ מחזיקים שטף יציב לא משנה כמה אתה משתמש, עם חלקי SMC יפניים לזרימה חלקה. מדדים חזותיים בחזית הופכים את הבדיקות לפשוטות. התקנה זו חותכת פסולת וחסימות, מה שהופך את ההלחמה לאמינה עבור חנויות עמוסות.

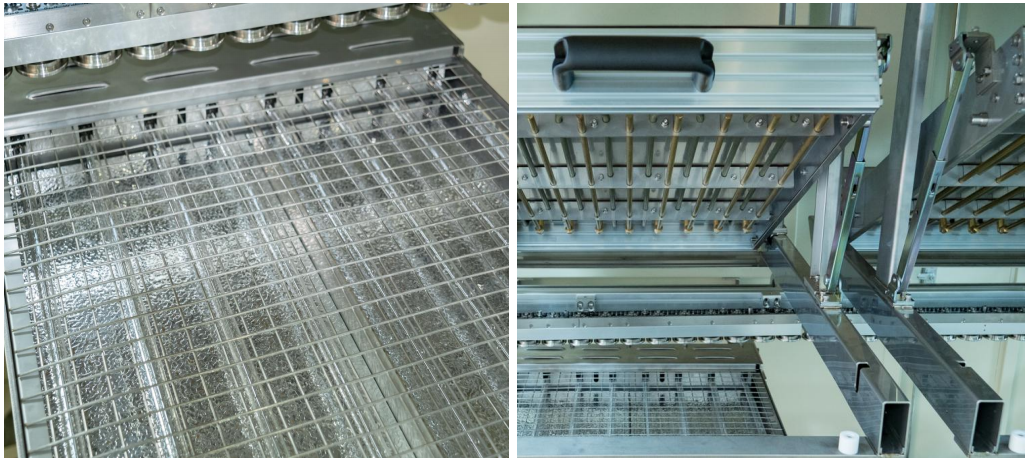

אופטימיזציה יעילה של חימום מוקדם

חימום מוקדם במכונת הלחמת גל סלקטיבית זו מחמם לוחות ממש לפני ההלחמה. חימום IR תחתון הוא סטנדרטי ומתכוונן, עם אוויר חם עליון לפיזור אחיד על פני שטח גדול. אוטמים כותנה בטמפ' גבוהה בחום כדי לשמור על טמפ' יציבה, תוך שימוש בחלקי המותג המובילים שמחזיקים מעמד. העיצוב ממצה את האזור החם ללא נקודות חמות. הגדרת פלאגין פירושה שאין כלים לתיקונים, כך שזמן ההשבתה נשאר נמוך. הוא מכין את ה-PCB במהירות, בסביבות 15 דקות עד 150 מעלות צלזיוס, לחיבורים חזקים יותר ופחות שגיאות בייצור.

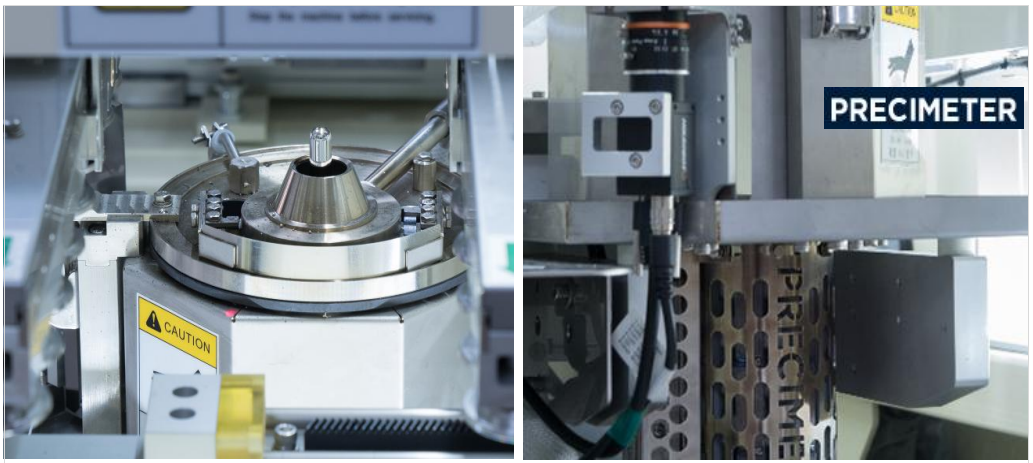

טכנולוגיית הלחמה מתקדמת

הלחמה זוהרת עם המערכת החזקה של מכונת הלחמה גלים סלקטיבית זו. המשאבה האלקטרומגנטית PRECIMETER של שבדיה שומרת על גל ההלחמה יציב וללא דליפות. הגדר טמפרטורות להלחמה ול-N2 ישירות בתוכנה, בתוספת תנורי חימום מהירים מברזל יצוק שמתגברים במהירות. סיר הנירוסטה עם ציפוי אנטי קורוזיה (או אופציה טיטניום) מתמודד היטב עם חום, בעוד שחימום N2 מרטיב את המפרקים בצורה מושלמת וחותך סכל. הוא מבטיח קשרים נקיים ומוצקים על רכיבים קשיחים, אידיאלי לעבודה עם אמינות גבוהה כמו ציוד צבאי.

עיצוב הילוכים עמיד

התמסורת שומרת על תנועה בטוחה ויציבה של לוחות במכונת הלחמת גל סלקטיבית. פרופילים מיוחדים ומודולי רולר מתמודדים עם עומסים של עד 20 ק'ג ללא תנודות. מהדקים צדדיים ועליונים מחזיקים את לוחות ה-PCB יציבים ברוחב של 60 עד 500 מ'מ. מנועים יפניים מניעים הכל ללא התנגשויות, בגבהים של 900 מ'מ. החלפות מקוונות אומרות שאין עצירות בזרימה. הגדרה זו מתאימה בקלות לקווי SMEMA, ותומכת בפריסות מפעל גמישות לריצות חלקות ומהירות.

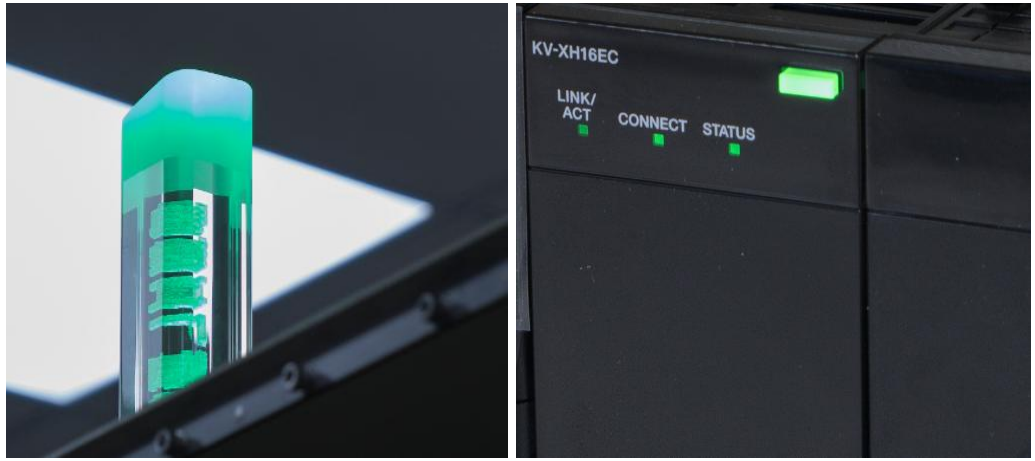

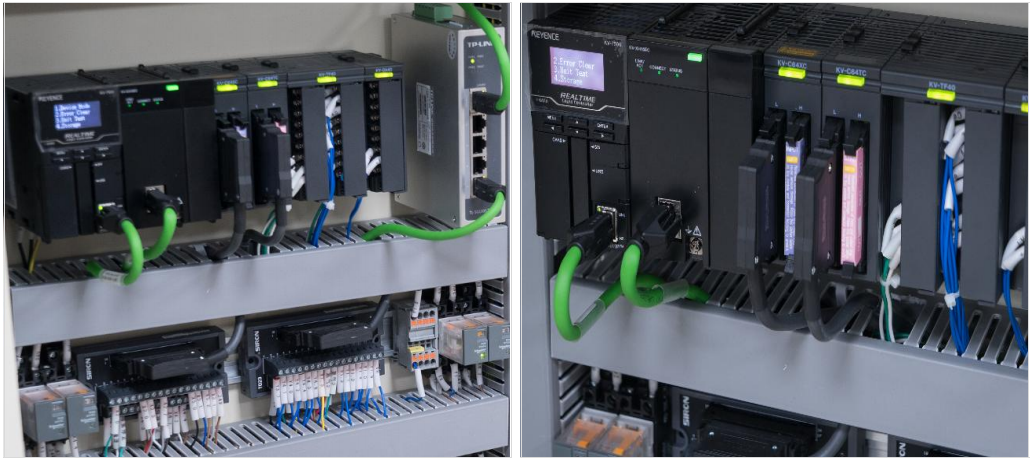

שילוב בקרה אמין

השליטה במכונת הלחמת גל סלקטיבית בנויה קשיחה לשימוש יומיומי. Keyence PLC עם אוטובוס מתקדם עומד בכללי CE ו-Industry 4.0, ומוסיף מודולים לפי הצורך. חלקים גלובליים וכבלי Cat-6 מהירים מקשרים הכל מהיר ובטוח. זה מגביר את הקיבולת תוך שמירה על יציבות דברים תחת עומס. נתוני מעקב עבור כל ריצה עוזרים לזהות בעיות מוקדם. עמוד השדרה הזה מפעיל את כל התהליך ללא תקלות, מה שהופך אותו לבחירה חכמה עבור צמחים מודרניים.

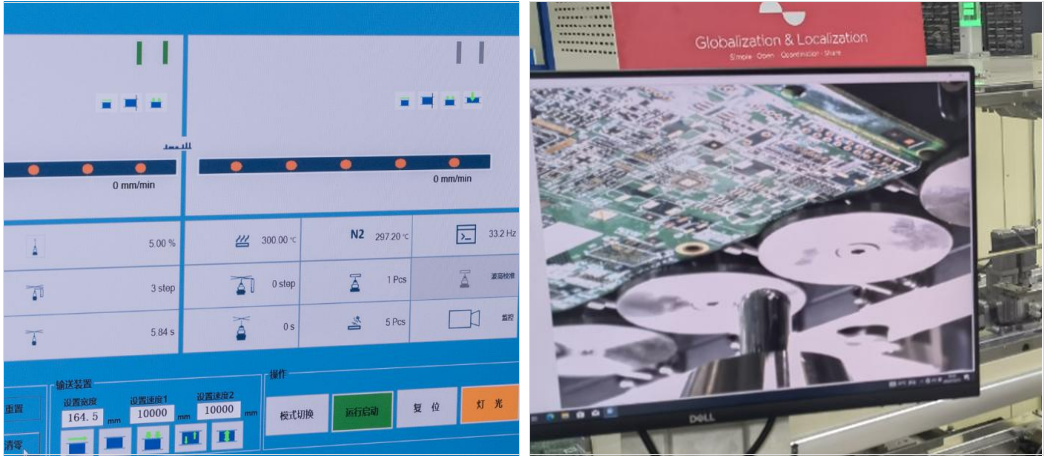

ממשק הפעלה ידידותי למשתמש

התפעול מרגיש פשוט במכונת הלחמת גל סלקטיבית זו עם כלים מודרכים. CCD מאיץ את התכנות ומזהה חרירים אוטומטיים. מצב תמונה בודק קואורדינטות בצורה חכמה, עם תצוגות בזמן אמת שאתה מחליף בלחיצה אחת. בחר סינית, אנגלית או שפות אחרות עבור הצוות שלך. קישורי MES לעדכוני WiFi ושינויים מרחוק מוסיפים חכמות. הנתונים עוקבים אחר כל נקודת הלחמה לצורך בדיקות איכות. זה קל למשתמשים חדשים, מקצץ את זמן האימון בקווים מהירים.

|  מִפרָט

מכונת הלחמת גל סלקטיבית מקוונת
דֶגֶם	ICT SS540	ICT SS550	ICT SS550P1	ICT SS550P2
מודולרי מקוון	ספריי + חימום מראש והלחמה	ספריי + חימום + הלחמה	ספריי + חימום + הלחמה + הלחמה	ספריי + חימום + הלחמה + הלחמה + הלחמה
מערכת הלחמה
כמות זרבובית	1	1	2	3
כמות סיר הלחמה	1 סט	1 סט	2 סטים	3 סטים
סיר כפול (אופציה)	N/a	אוֹפְּצִיָה	אוֹפְּצִיָה	אוֹפְּצִיָה
כוח סיר הלחמה	2.35 קילוואט	2.35 קילוואט	4.70 קילוואט	7.05 קילוואט
מערכת שטף
מיכל אחסון שטף	1L	1L	2L	2L
תמיכה בשטף	אזעקת שטף, אוטומטית
זרבובית ריסוס	שסתום סילון של גרמניה (ריסוס ספוט וקו) 1 סט
גודל פיית ריסוס	130um (אפשרות 180um, 210um)
מהירות ריסוס	0~20 מ'מ/שנייה
מהירות  תנועה של זרבובית ספריי	0 ~ 400 מ'מ/שניות
מערכת חימום מראש
מצב חימום מראש	אוויר חם ו-IR	אוויר חם ו-IR	אוויר חם ו-IR	אוויר חם ו-IR
אזור חימום מראש	L500*W500mm	L500*W500mm	L500*W500mm	L500*W500mm
אזור חימום מוקדם	אוויר חם למעלה: 2, IR תחתון: 1
כוח חימום מוקדם תחתון	מקסימום 12 קילוואט
כוח חימום מוקדם העליון	מקסימום 6 קילוואט
זמן חימום	כ-15 דקות (הגדרה 150℃)
מצב שליטה	PC+PLC
מערכת הובלה
גודל PCB (עם מתקן)	120*60~500*500 מ'מ
החלפת PCB	באינטרנט
פינוי עליון PCB	120 מ'מ
גובה תחבורה	900 ± 20 מ'מ
רוחב הובלה	60~500 מ'מ
מידות: מ'מ	L1850*W1850*H1480	L2560*W1750*H1480	L2560*W1950*H1480	L2600*W1950*H1480
מִשׁקָל	כ: 800 ק'ג	כ: 1200 ק'ג	כ: 1300 ק'ג	כ: 1500 ק'ג

|  רשימת ציוד קו DIP

|  סרטון הצלחת לקוחות

בשנת 2024, מהנדסי ICT פנו לאירופה כדי לעזור לחברת סוללות רכב עם מכירות לאחר המכירה על מכונת הלחמה גלים סלקטיבית SS550. הסרטון מציג את מערך ה-4 צילינדרים בפעולה, ריסוס שטף במדויק והלחמת גלים נקיים על לוחות סוללות. כיול אוטומטי שמר על גבהים מושלמים, וחימום N2 חתך סחט למפרקים מבריקים. המהנדסים תיקנו שינויים באתר, הכשירו צוות והריצו הדגמות שהגיעו למהירויות גבוהות. המוצרים הסופיים של הלקוח - חבילות סוללות עמידות - נראו ללא רבב, והוכיחו כיצד הכלי הטוב ביותר להלחמת גלים סלקטיבית זה מרים פלט וחותך פגמים. התמיכה המהירה של ICT הפכה בדיקה שגרתית לשדרוג חלק, וזכתה לתודה גדולה מהצוות.

|  שירות והדרכה מקצועיים

ICT תומכת בכל מכונת הלחמת גל סלקטיבית עם שירות מלא כדי לשמור על פעילותך חזקה. אנו מטפלים בהתקנה, שינויים ותיקונים באתר או מרחוק, עם עזרה 24/7 מאנשי מקצוע מאומנים. ההדרכה מכסה יסודות כמו הגדרה וריצות יומיות, בתוספת צלילות עומק על תוכנה ותחזוקה. הרשת הגלובלית שלנו פירושה חלקים וטיפים מהירים שיתאימו לשינויי הקו שלך. עם 26 שנים ב-SMT, אנו מזהים דרכים להגביר את המהירות או האיכות בשלב מוקדם. תוכניות ארוכות טווח כוללות בדיקות ושדרוגים, כך שתגדל ללא דאגות. בחר אותנו עבור שותף שמתאים למפעל שלך מהיום הראשון.

|  שבחי לקוחות

משתמשים אוהבים מהנדסי ICT בשל כישוריהם החדים והתיקונים המהירים שלהם במכונת ההלחמה הסלקטיבית של גלים - תמיד סבלניים ונקודתיים. הגלים היציבים של הציוד וההלחמות הנקיות הופכים עבודות קשות לקלות, עם שיעורי המעבר קופצים גבוה. האריזה מגיעה הדוקה ובטוחה, ללא שקעים מעולם. תשובות מהירות לתקלות מזמזמות שורות, והופכות כאבי ראש לניצחונות. לקוח אחד אמר, 'הצוות שלך כמו משפחה - אמין ומהיר.' זו הסיבה שהם נשארים איתנו בכל בנייה.

|  אישורי תעשייה

מכונת הלחמת גל סלקטיבית של ICT נושאת סימנים מובילים כמו CE לבטיחות, RoHS לתקנים ירוקים ו-ISO9001 לבקרת איכות. אנו מחזיקים בפטנטים על טכנולוגיה מרכזית כמו משאבות גלים ותרסיסי שטף, מה שמוכיח רעיונות טריים. הנהנים אלה פירושם שהמבנה שלנו עומד בחוקי העולם, מאירופה ועד אסיה. הם מגבים את ההבטחה שלנו: ציוד בטוח, נקי ובנוי להחזיק מעמד, נותן לך אמון בכל ריצה.
