ICT-SS330
I.C.T
| כַּמוּת: | |
|---|---|

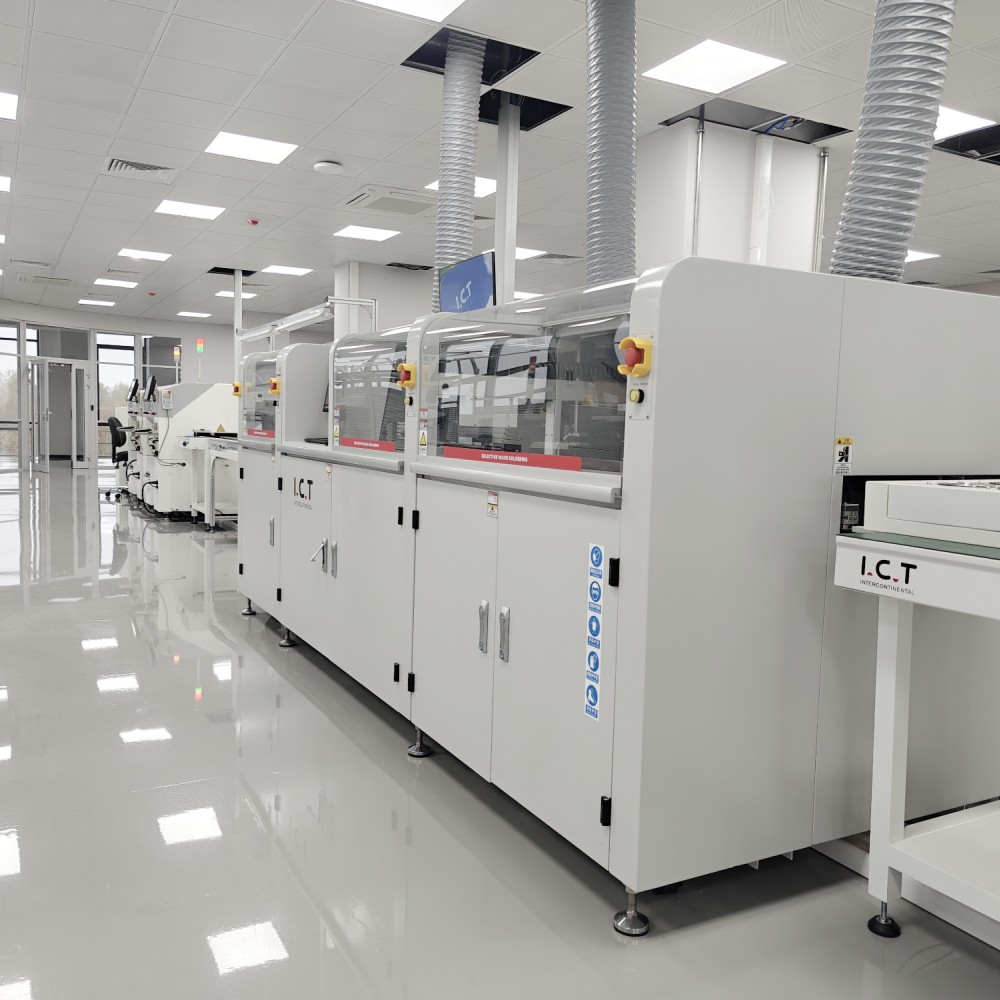

| מכונת הלחמה גלים סלקטיבית לא מקוונת
נבנתה מהיסוד במפעל שלנו בדונגגוואן, מכונת הלחמת גל סלקטיבית ICT Off-line היא מכונת הלחמת גל סלקטיבית PCB המושלמת כאשר אתה זקוק לגמישות מירבית מבלי לקשור קו SMT שלם. ה-PCB אף פעם לא זז - רק הגג הסופר-קל מיציקת אלומיניום גולש על סרוו ומסילות ליניאריות של Panasonic כדי לספק שטף והלחמה בדיוק היכן שהם שייכים. חימום חנקן מוטבע נותן פילה מבריק ומלא כמעט ללא פסולת. המפעילים מתכנתים הכל - נתיבים, טמפרטורות, נפח ריסוס, גובה גלים - על מסך מגע נקי של Windows וחומרים אינסוף עבודות לשינויים מיידיים. כיול גלים אוטומטי, CCD חי, שסתום סילון גרמני וסיר טיטניום שומרים על מכונת הלחמת גל סלקטיבית Off-line זו לשאוב לוחות מושלמים 24/7.
| רשימת ציוד קו DIP
שסתום דופק גרמני בתדר גבוה יורה מיקרו-נקודות של שטף נמוך של מוצקים (מתחת ל-10%) בדיוק של 0.02 מ'מ. מיכל בלחץ פלוס מד זרימה דיגיטלי שומרים על לחץ יציב גם כאשר המיכל כמעט ריק. שאריות נוחתות במגש נשלף לניקוי של שתי שניות. פנאומטיקה יפנית SMC ומדדים קדמיים הופכים את הבדיקות היומיות לקלי קלות. משאבת חילוץ אוטומטית מבטיחה אספקה מתמדת. מערכת השטף החכמה הזו מפעילה כל כרית בצורה מושלמת במכונת הלחמת גלים סלקטיבית Off-line.
IR תחתון סטנדרטי מתכוונן לחלוטין; הסעת אוויר חם עליון או IR נוסף אופציונלי. עיצוב רשת פתוח בתוספת בידוד כותנה בטמפרטורה גבוהה מספקים חום אחיד על פני כל הלוח. תנורי חימום ומנועי פלאג-אין מהמותגים המובילים פירושם אפס כלים לשירות ושנים של ריצה שקטה. PCB יוצאים מופעלי שטף לחלוטין וללא מתח, מוכנים לחיבורים ללא רבב במכונת הלחמת גל PCB Selective.
משאבה אלקטרומגנטית גרמנית וסיר הלחמה טיטניום יוצרים גל מיני יציב במיוחד שלעולם לא נסחף. שליטה בטמפ' N2, בטמפרטורת הלחמה, בגובה הגלים ובכיול אוטומטי ישירות ממסך המגע. חנקן מוטבע מייצר פילטים בהירים במראה וכמעט אפס ספיגת. צגי לייזר לגובה, חרירי ניקוי אוטומטי ו-900 שעות של וידאו נשמרים לצורך מעקב. זה הלב שהופך את מכונת הלחמת גל סלקטיבית לא ניתנת לעצירה.
מסוע גלילה תלת חלקי בתוספת מהדקים צדדיים ועליונים פנאומטיים מחזיקים לוחות עד 20 ק'ג ללא דום. מסילות בשרניות וסרוו בעלי דיוק גבוה מזיזים את ה-PCB בצורה חלקה מתחנה לתחנה. מכלולים דו צדדיים או עבים ברורים עם מקום פנוי. נבנה לעבודה ללא הפסקה בכל התקנה של מכונת הלחמה סלקטיבית של PCB.
PLC תואם CE, חיווט Cat-6 וקישוריות מלאה של Industry 4.0 מעניקים מהירות יוצאת דופן ואמינות יציבה. אשפים מודרכים, תיקוני קואורדינטות מבוססי תמונה, זיהוי חרירי אוטומטי ותפריטים מרובי שפות מקצצים את זמן האימון כמעט לכלום. חיבור MES ואבחון מרחוק שומרים על מכונת הלחמת גלים סלקטיבית Off-line להרוויח מסביב לשעון.
מסך מגע צבעוני גדול, מדריכים שלב אחר שלב, תצוגה מקדימה של CCD בלחיצה אחת והתראות קוליות הופכים את הפעלת המכונה לפשוטה. מעבר מיידי בין אנגלית, סינית, יפנית או רוסית. אורות מגדל מותאמים אישית ושדרוגי Wi-Fi מודיעים לכולם מבלי להתרחק מהקו.
| מִפרָט
| מכונת הלחמת גל סלקטיבית מקוונת | ||||
| דֶגֶם | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| מודולרי מקוון | ספריי + חימום מראש והלחמה | ספריי + חימום + הלחמה | ספריי + חימום + הלחמה + הלחמה | ספריי + חימום + הלחמה + הלחמה + הלחמה |
| מערכת הלחמה | ||||
| כמות זרבובית | 1 | 1 | 2 | 3 |
| כמות סיר הלחמה | 1 סט | 1 סט | 2 סטים | 3 סטים |
| סיר כפול (אופציה) | N/a | אוֹפְּצִיָה | אוֹפְּצִיָה | אוֹפְּצִיָה |
| כוח סיר הלחמה | 2.35 קילוואט | 2.35 קילוואט | 4.70 קילוואט | 7.05 קילוואט |
| מערכת שטף | ||||
| מיכל אחסון שטף | 1L | 1L | 2L | 2L |
| תמיכה בשטף | אזעקת שטף, אוטומטית | |||
| זרבובית ריסוס | שסתום סילון של גרמניה (ריסוס ספוט וקו) 1 סט | |||
| גודל פיית ריסוס | 130um (אפשרות 180um, 210um) | |||
| מהירות ריסוס | 0~20 מ'מ/שנייה | |||
| מהירות תנועה של זרבובית ספריי | 0 ~ 400 מ'מ/שניות | |||
| מערכת חימום מראש | ||||
| מצב חימום מראש | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR |
| אזור חימום מראש | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| אזור חימום מוקדם | אוויר חם למעלה: 2, IR תחתון: 1 | |||
| כוח חימום מוקדם תחתון | מקסימום 12 קילוואט | |||
| כוח חימום מוקדם העליון | מקסימום 6 קילוואט | |||
| זמן חימום | כ-15 דקות (הגדרה 150℃) | |||
| מצב שליטה | PC+PLC | |||
| מערכת הובלה | ||||
| גודל PCB (עם מתקן) | 120*60~500*500 מ'מ | |||
| החלפת PCB | באינטרנט | |||
| פינוי עליון PCB | 120 מ'מ | |||
| גובה תחבורה | 900 ± 20 מ'מ | |||
| רוחב הובלה | 60~500 מ'מ | |||
| מידות: מ'מ | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| מִשׁקָל | כ: 800 ק'ג | כ: 1200 ק'ג | כ: 1300 ק'ג | כ: 1500 ק'ג |
| רשימת ציוד קו DIP
קו הייצור של DIP שלנו מציע כלים מתקדמים להרכבת PCB יעילה ומדויקת. קו DIP האוטומטי לחלוטין כולל קו הכנסת DIP למיקום מדויק של רכיבים, מעמיס גלים לכניסה חלקה של PCB, פורק גלים ליציאה בטוחה וקו רצועת הרכבה לבדיקות סופיות. קו ייצור PCB DIP איכותי זה מבטיח פעולה יציבה, הכנסת THT אמינה והרכבה חסכונית, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה מגביר את הפרודוקטיביות למשימות דרך חור.
| שם המוצר | ייעוד בקו DIP |
|---|---|
מיקום אוטומטי של רכיבים על גבי PCB עם דיוק עבור קו ייצור DIP. | |
ממיס הלחמה ליצירת חיבורים מוצקים על גבי PCB במהלך תהליך התוספת של THT. | |
מחיל הלחמה באופן סלקטיבי על אזורים ספציפיים להרכבת THT מדויקת | |
| AOI מוטבע לאחר גל | בודק חיבורי הלחמה וליקויי מיקום על PCB המורכב DIP. |
| סרטון הצלחת לקוחות
בתחילת 2025, ספק גדול של מותג מצלמות וייטנאמי טס לקבלה סופית של מכונת הלחמת גל סלקטיבית לא מקוונת החדשה שלהם. המהנדסים שלנו העמיסו את לוחות הייצור האמיתיים שלהם, הפעילו מחזורים מלאים בזמן שהלקוח צפה בחיבורי THT מושלמים שנוצרים בשידור חי ב-CCD, ואז בילו יומיים בהכשרת הטכנאים שלהם בתכנות, תחזוקה יומית ופתרון תקלות מהיר. הם עזבו בטוחים לגמרי ומוכנים להכות את הווליום ברגע שהארגז הגיע - שותפות ICT גלובלית קלאסית בפעולה.
| שירות והדרכה מקצועיים
אנו מכסים את כל המסע: קבלת מפעל, הובלה ימית, התקנה, הפעלה ותמיכה לכל החיים. עשרים מהנדסים בכירים בתוספת צוותים מקומיים ב-72 מדינות מעבירים הדרכה באתר או מרחוק בכל עת שתזדקק לכך. מחסני חלקי חילוף בשלוש יבשות ותגובה אמיתית 24/7 שומרים על מכונת הלחמת גל PCB סלקטיבית בזמן פעולה שיא במשך עשרות שנים.
| שבחי לקוחות
לקוחות ממשיכים לומר לנו שהמהנדסים שלנו סבלניים, חדים, ולמעשה דואגים להצלחתם. הם אוהבים את נקודות השטף המדויקות, את הגל היציב בסלע, ואת המהירות שבה מכונת הלחמת גלים סלקטיבית לא מקוונת משלמת על עצמה בתשואה גבוהה יותר ואפס עיבוד חוזר. ארגזי ייצוא מופיעים ללא רבב, ותיקונים מרחוק באותו יום הפכו את הקונים הראשונים לשותפים לכל החיים ברחבי העולם.
| אישורי תעשייה
כל מכונת הלחמת גל סלקטיבית לא מקוונת נושאת תו בטיחות CE, תאימות ל-RoHS, מערכת איכות ISO9001, ופטנטים מרובים על שסתומי סילון, משאבות וכיול לייזר. הבולים המכובדים הללו מוכיחים שאתה מקבל טכנולוגיה בטוחה, ירוקה, שנבחנת בקרב, שאתה יכול לסמוך עליו בכל מקום על פני כדור הארץ.
| אודות חברת ICT ומפעל
מאז 2012 גדלנו לקמפוס חדיש בגודל 12,000 מ'ר עם 89 חברי צוות, 20 מהנדסים מסורים ו-8 סניפים בחו'ל. הכל - מו'פ, פחים, עיבוד שבבי, הרכבה ובדיקות צריבה - מתרחש תחת קורת גג אחת. אנחנו כבר משרתים למעלה מ-1,600 מפעלים ב-72 מדינות עם פתרונות SMT ו-THT סוהר-key, וכל מכונת הלחמה סלקטיבית לא מקוונת נשלחת מגובה בבדיקה קפדנית ומערכות איכות מוכחות.
