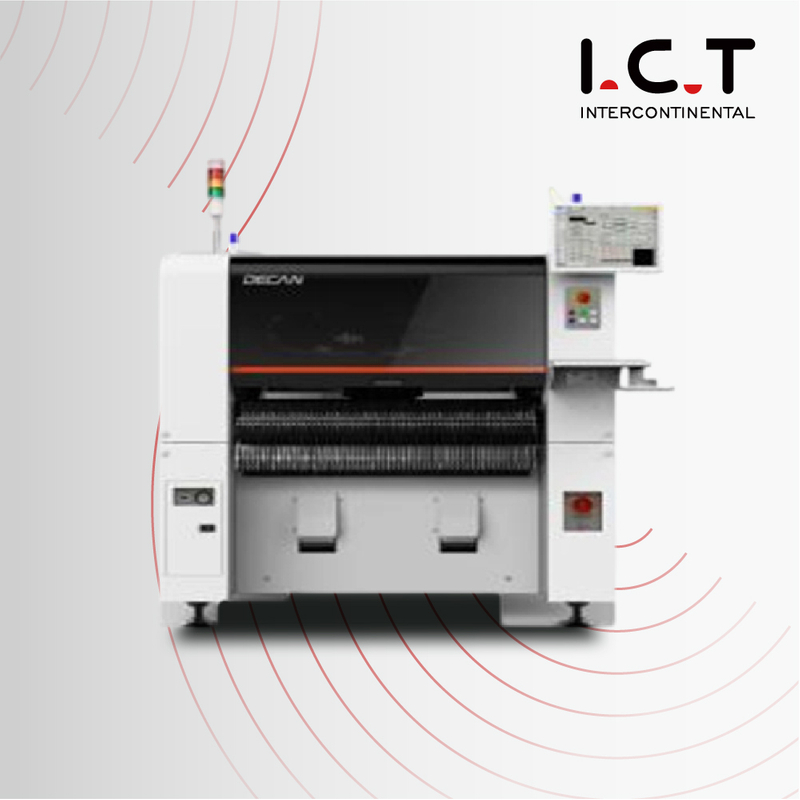

DECAN L2 |SAMSUNG משומש Pcb Smt Machine Chip Mounter מיצרן סין

SAMSUNG משומש DECAN L2 PCB SMT מתקן שבבי מכונה

מָבוֹא

מכונת Pcb Smt משומשת של SAMSUNG

מכונת DECAN L2 SMT

Placer רב תפקודי מתקדם

ה-Decan Line ממקסם את הפרודוקטיביות בקשר ל-T-solution, תוכנה מותאמת לניהול משולב, ומציג איכות יציבה.

DECAN L2 מותאם למיקום של חלקים מסוג מוזר, כמו גם נוריות LED ועדשות LED

מכונת Pick and Place משומשת של SAMSUNG

מתקדם להרכבת שבבים

מכונת בחירה ומהירה וגמישה

מיקום SMT רב תכליתי

מכונת בחירה גמישה ומהירה

DECAN L2 Advanced Multi-Functional Placer משומש

▶ מהירות: 56,000 CPH (אופטימלי)
▶ מבנה: 2 גב x 6 צירים/ראש
▶ דיוק: ±40μm Cpk≥1.0 (צ'יפ 0402)
±30μm Cpk≥1.0 (IC)
▶ גודל חלקים: 0402~□55 מ'מ, L75 (H25 מ'מ)
▶ גודל PCB: L510xW460mm (סטנדרטי)
L1,200xW460 מ'מ (אופציה)
▶ יכולת טיפול רחבה בחלקים
▶ מערכות העברת PCB שונות
▶ פתרון ניהול היסטוריית ייצור מאומת
▶ מיקום במהירות גבוהה

דֶגֶם	DECAN S2	DECAN F2	DECAN L2
של צירים	2 גנטריקס 10 ספידל / ראש	2 גנטריקס 10 ספידל / ראש	2 גנטריקס6 ספידל / ראש
מהירות מיקום	92,000 CPH (אופטימלי)	80,000 CPH (אופטימלי)	56,000 CPH (ראיית טיסה, אופטימלית)
ויזון	חזון מעופף	חזון מעופף ראיית במה (אופטימון)
דיוק מיקום	±28μm Cpk≥1.0	±40μm Cpk≥1.0
טווח רכיבים	03015 ~ 12 מ'מ (H10 מ'מ)	0402(01005) ~ 16 מ'מ (H10 מ'מ)	0402(01005) ~ 21 מ'מ (H12 מ'מ)
גודל PCB	50x40~510x460 מ'מ (תֶקֶן) ~610x460 מ'מ (אופציה), ~740x460(אוֹפְּצִיָה) ~810x460 מ'מ (אופציה), ~1200x460 (אופציה)
תצורות מסועים	סטנדרטי: 1-2- אפשרות אחת: 1-2-2/2-2-2/2-2-1/1-1-1 אפשרות מפעל: מסוע יחיד (מגש Jedec 2ea)
קיבולת מזין	120ea (8 מ'מ)
כּוֹחַ	מתח: 3 פאזי AC200/208/220/240/380/415V ±10% תדר: 50/60 הרץ צריכת חשמל: מקסימום. 5.0kVA
צריכת אוויר	50Nl/min
מִשׁקָל	בערך 1,800 ק'ג
מידות חיצוניות (מ'מ)	1,430(L) x 1,740(D) x 1,485(H)

* בתנאים אופטימליים לפי הוראות HANWHA TECHWIN.

מכונת פיק והמקום של Hanwha

שאלות נפוצות:

1. מה עושה מכונת SMT?

מכונה של טכנולוגיית הרכבה משטחית (SMT), הידועה גם כמכונת איסוף-ומקום, משמשת בייצור אלקטרוניקה כדי להציב אוטומטית רכיבי הרכבה משטחים (SMDs) על גבי לוחות מעגלים מודפסים (PCB).הוא קולט במדויק רכיבים וממקם אותם על ה-PCB לצורך הלחמה.

2. על מה מייצגת מכונת SMT?

SMT ראשי תיבות של 'Surface Mount Technology' זה מתייחס לתהליך של הרכבת רכיבים אלקטרוניים ישירות על פני השטח של PCB, בניגוד לטכנולוגיית דרך-חור (THT), שבה לרכיבים יש מובילים שעוברים דרך חורים ב-PCB .

3. מהו תהליך SMT?

תהליך SMT הוא שיטת הרכבה אלקטרונית מודרנית שבה מרכיבים אלקטרוניים מותקנים ישירות על פני השטח של PCB.תהליך זה כולל מריחת משחת הלחמה על ה-PCB, שימוש במכונת בחירה ומקום למיקום מדויק של רכיבי SMD, ולאחר מכן הלחמה מחדש ליצירת חיבורים חשמליים.

4. מהן השיטות של בקרת איכות SMT?

שיטות בקרת איכות SMT כוללות בדיקה ויזואלית, בדיקת משחת הלחמה, בדיקת אופטית וקרני רנטגן אוטומטית, בדיקות פונקציונליות ובדיקות סביבתיות כדי להבטיח מכלולים אלקטרוניים אמינים.
