בדיקה אופטית לא מקוונת / הדבקת PCB הלחמה AOI מכונת בדיקה לקו SMT

מכונת בדיקה אופטית אוטומטית לא מקוונת באיכות גבוהה, קבל בירור עכשיו!
1. מצלמה תעשייתית
2.עדשה טלצנטרית
3. גרניט פלטפורמה ומסגרת
4. כל עמדת הסיוע של FOV

דֶגֶם:
I.C.T-V8
מותג:
I.C.T
קוד:
aoi inspection

מצב זמינות:

כַּמוּת:



לשאול להוסיף לסל

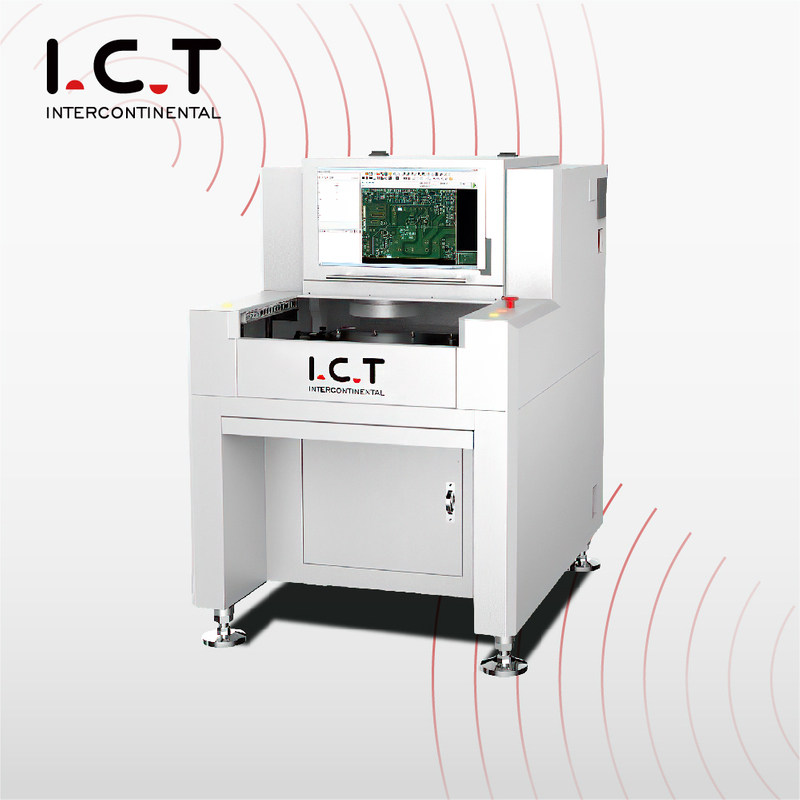

בדיקה אופטית לא מקוונת / הדבקת PCB הלחמה AOI מכונת בדיקה לקו SMT

ציוד בדיקה אופטית אוטומטית

Off Line AOI V8 מבוא:

עבור SMT טרום זרימה חוזרת, בדיקה מוטבעת לאחר זרימה חוזרת.

פלטפורמת גרניט, משפרת מאוד את הדיוק והיציבות של המכונה.

מקור תאורת LED RGB+W ניתן לתכנות.

עדשה טלצנטרית עם הגדלה מתמדת ותגובת עיוות נמוכה לקומפון גבוה.

מאפיינים:

1. פונקציית איסוף ואחסון אוטומטית של יומן, פונקציית אזהרה/אזעקה של NG, תכנות וניפוי באגים מרחוק.

2. יכולת בדיקה: לא מספקת, קצרה, חור מוחלש, סיכת כיסוי הלחמה, זיהום, חוסר יישור, חלק חסר, מוטה, לוח מודעות, הרכבה

בצד, מתהפך, חלק לא נכון, פגום, צף, קוטביות, הלחמה פסאודו, הלחמה ריקה, דבק מוגזם וכו'.

3. Perfect SPC אוסף מידע NG במצב לא מקוון ומייצר כל מיני טבלאות ייצור באופן אוטומטי.

4. פונקציית מרכז בקרה בוגרת, ממשק תוכנה ברור.

5. יציבות טובה (GR&R＜10% ＠6 Sigma,CPK＞1.33(דיוק סטיית הבדיקה פחות מ-±0.25 מ'מ.

6. זז מצלמה, מסוע קבוע במהלך הבדיקה.

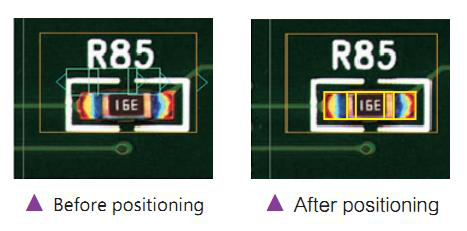

7. עיוות PCB: סה'כ כיול סימון פיצוי, פיצוי מסגרת מיקום רכיב.

פלטפורמה ומסגרת גרניט

ודא את יציבות הציוד ואת העקביות של שיתוף תוכנית בין מכונות

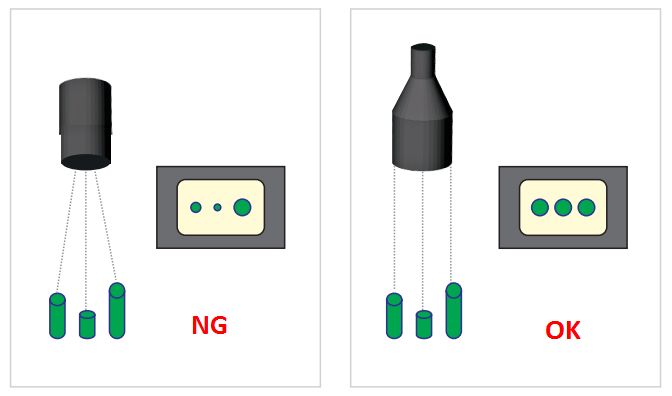

מצלמה תעשייתית+עדשה טלצנטרית

בדיקת מפרק הלחמה ברכיבים גבוהים אינה מושפעת מכיוון שאין אפקט צל בכל שדה הראייה.

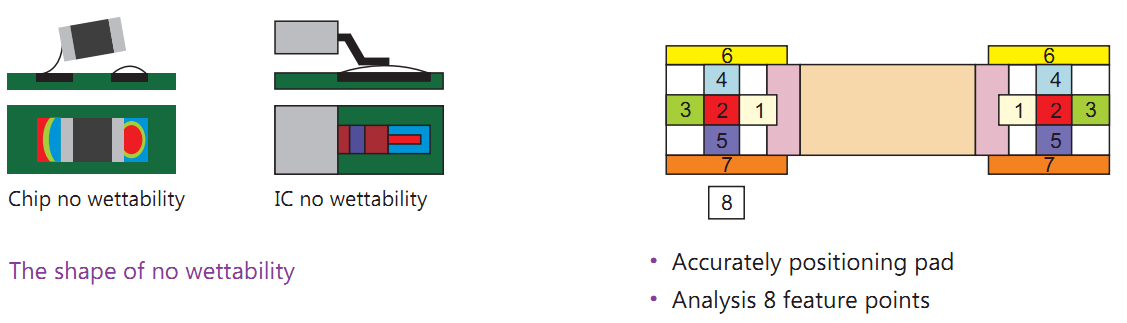

כל עמדת הסיוע של FOV

יכולת זיהוי גבוהה ללא רכיבי רפידה חשופים (BGA וכו') או רכיבים מוגנים חלקית

מכונת בדיקה אופטית אוטומטית

דֶגֶם	I.C.T-V8	I.C.T-V8XL
FOV	15u(38.4*28.8 מ'מ)
מַצלֵמָה	מצלמה דיגיטלית דיגיטלית חכמה של 5M פיקסל
עֲדָשָׁה	עדשה טלצנטרית
אוֹר	אור LED טבעות 4, RGB+W
פריט בדיקה	בדיקת רכיבים, בדיקת הלחמה
מיני רכיב	03015שבב, IC 0.3pitch ובצורה מיוחדת
מערכת הפעלה	ווינדוס 7
גודל PCB	5050~430330 מ'מ	5050~650510 מ'מ
עובי PCB	0.3 ~ 6.0 מ'מ
עיוות PCB	±3.0 מ'מ
משקל PCB	מקסימום: 10 ק'ג
גובה PCB	למעלה: 25-60 מ'מ, תחתון: 25-80 מ'מ מתכוונן
דרייבר X/Y	דרייבר סרוו AC, דיוק חוזר 0.01 מ'מ
פּלַטפוֹרמָה	גרָנִיט
כּוֹחַ	AC220 50/60Hz,2.5A
תִקשׁוֹרֶת	SMEMA
מִשׁקָל	500 ק'ג	600 ק'ג
מֵמַד	88011701350 מ'מ (לא כולל האור)	108014701370 מ'מ (לא כולל האור)
