ICT-L24 | מכונה מקצועית מותאמת אישית של 24 אזורים PCB SMT Reflow תנור

|  סקירה כללית של מכונת תנור זרימה חוזרת של סדרת L ללא עופרת

ICT-L24 Customized 24 Zones PCB SMT Reflow Oven Machine הוא פתרון ברמה העליונה להלחמת PCB reflow. מעוצב עם 24 אזורי חימום, הוא מציע אחידות טמפרטורה מעולה באמצעות מערכות אוויר חם מתקדמות. תנור PCB Reflow זה מגיע לטמפרטורות יציבות תוך פחות מ-25 דקות עם שליטה מדויקת של ±1°C, אידיאלי לתהליכים נטולי עופרת באלקטרוניקה כמו רכב, תקשורת ומכשירי חשמל. מערכת בקרת ה-PC ו-Siemens PLC שלו מבטיחה יציבות של למעלה מ-99.99% בטמפרטורה. המכונה כוללת חגורת רשת והובלת שרשרת, המטפלת ב-PCB ברוחב של עד 500 מ'מ. עם תוכנת Windows ידידותית למשתמש, היא תומכת בעריכה מקוונת, זיהוי תקלות וניטור תהליכים, מה שמגביר את יעילות קו SMT.

|  תכונה

בקרת טמפרטורה מדויקת

ICT-L24 Customized 24 Zones PCB SMT Reflow Oven Machine הוא פתרון ברמה העליונה להלחמת PCB reflow. מעוצב עם 24 אזורי חימום, הוא מציע אחידות טמפרטורה מעולה באמצעות מערכות אוויר חם מתקדמות. תנור PCB Reflow זה מגיע לטמפרטורות יציבות תוך פחות מ-25 דקות עם שליטה מדויקת של ±1°C, אידיאלי לתהליכים נטולי עופרת באלקטרוניקה כמו רכב, תקשורת ומכשירי חשמל. מערכת בקרת ה-PC ו-Siemens PLC שלו מבטיחה יציבות של למעלה מ-99.99% בטמפרטורה. המכונה כוללת חגורת רשת והובלת שרשרת, המטפלת ב-PCB ברוחב של עד 500 מ'מ. עם תוכנת Windows ידידותית למשתמש, היא תומכת בעריכה מקוונת, זיהוי תקלות וניטור תהליכים, מה שמגביר את יעילות קו SMT.

בקרת טמפרטורה מתקדמת

עם מודולי חימום מהשורה הראשונה, ה-ICT-L24 מציע חימום מהיר וחלוקת חום אופטימלית. תנורי חימום ארוכים עם רגישות גבוהה מפחיתים אינרציה תרמית. עיצוב תעלות האוויר היעיל מגביר את זרימת הדם, מבטיח חימום אחיד על פני PCB. כמערכת הלחמת אוויר חם נטולת עופרת, היא ממזערת את השימוש באנרגיה תוך שמירה על ביצועים, אידיאלית לייצור בנפח גבוה.

תפעול ידידותי למשתמש

ממשק Windows תומך בסינית ובאנגלית, מה שהופך אותו לפשוט לשימוש. זה כולל אבחון תקלות, ניטור תהליכים ורישום נתונים. זה עוזר למפעילים לנהל את התנור בקלות, מקצר את זמן ההדרכה ושמירה על סטנדרטים גבוהים.

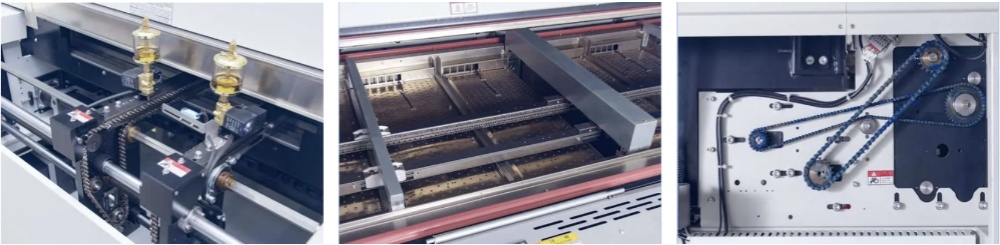

מערכת הובלה יציבה

|  מפרט תנור Reflow

דֶגֶם	L8	L10
מידות (L*W*H)mm	5000x1300x1530	5800x1300x1530
מִשׁקָל	כ. 2100 ק'ג	כ. 2315 ק'ג
מספר אזורי חימום	למעלה8/תחתון8	למעלה10/תחתון10
אורך אזורי חימום	3110 מ'מ	3892 מ'מ
התאמת רוחב מסילה	התאמה ידנית (אפשרות: אוטומטי)
נפח פליטה	10M3/min*2 אגזוזים
מערכת בקרה	PLC+מחשב
שיטת בקרת טמפרטורה	PID + SSR
סוכן שידור	שרשרת + רשת
אספקת חשמל נדרשת	מערכת 5 חוטים 3P, N, PE 380 VAC ± 5%, 50 הרץ. מתחים אחרים לפי בקשה
כוח לחימום	64KW	80KW
צריכת חשמל	10KW	12KW
זמן התחממות	כ-25 דקות
טמפ' טווח הגדרה	טמפרטורת החדר-- 300°C
גובה מסוע	900+/-20 מ'מ
טווח מהירות מסוע	300~2000 מ'מ/מייל
צד מסילה קבוע	קדמי קבוע (אפשרות: אחורי קבוע)
שיטת קירור	מנוע מאולץ ומאוורר (סטנדרטי)

|  רשימת ציוד קו SMT

|  סרטון הצלחת לקוחות

בפרויקט שנערך לאחרונה באוזבקיסטן, מהנדסי ICT התקינו את ה-ICT-L24 במפעל של לקוח. הסרטון מציג את ההגדרה של מערכת 24 אזורים, תוך הדגשת העיצוב המותאם עבור קו SMT של הלקוח. מהנדסים הדגימו את החימום והקירור היעילים, כשהממשק מציג עקומות טמפרטורה בזמן אמת. הלקוח שיבח את החימום המהיר של 25 דקות ואת האופן שבו המכונה השתלבה עם ה-MES שלהם למעקב אחר נתונים. מקרה זה מראה כיצד ICT-L24 משפר את דיוק ההלחמה ואת מהירות הייצור, הנתמך על ידי הדרכה באתר לצוות הלקוח.

|  שירות והדרכה

ICT מציעה תמיכה מלאה עבור מכונות תנור Reflow, כולל התקנה, תחזוקה וסיוע מרחוק. ההדרכה מכסה תפעול, תכנות ופתרון בעיות, זמינים באתר או באינטרנט. הצוות שלנו מבטיח תגובות מהירות לבעיות, ועוזר לצוות שלך לשלוט במערכת במהירות. תמיכה זו ממזערת את זמן ההשבתה וממקסמת את היעילות.

|  המלצות של לקוחות

לקוחות אוהבים את מכונות התנור Reflow שלנו בשל הדיוק והעמידות שלהן. הם משבחים את המהנדסים שלנו על התקנות מומחים ותיקונים מהירים. אריזה מאובטחת ואספקה ​​בזמן מונעים נזק, בעוד שתגובות מהירות לשאלות בונות אמון חזק עם הלקוחות.

|  ההסמכה שלנו

ICT מחזיקה בתעודות CE, CCC, UL ואחרות, מה שמבטיח תקני בטיחות ואיכות. אלה מאשרים כי מכונות התנור Reflow שלנו עומדות בתקנות העולמיות, ומציעות ביצועים אמינים להלחמה נטולת עופרת.

|  אודותינו ומפעל

ICT מובילה בייצור אלקטרוניקה עם מו'פ וייצור פנימיים. הצוות שלנו המונה למעלה מ-89 עובדים, כולל 20 מהנדסים, גדל במהירות במשך 12 שנים. משרתים 1600 לקוחות ב-72 מדינות, אנו מספקים פתרונות SMT מלאים. המפעל שלנו בשטח 12,000 מ'ר משתמש בבדיקות קפדניות ובמערכות ISO9001 כדי להבטיח מוצרים באיכות גבוהה כמו ICT-L24.
