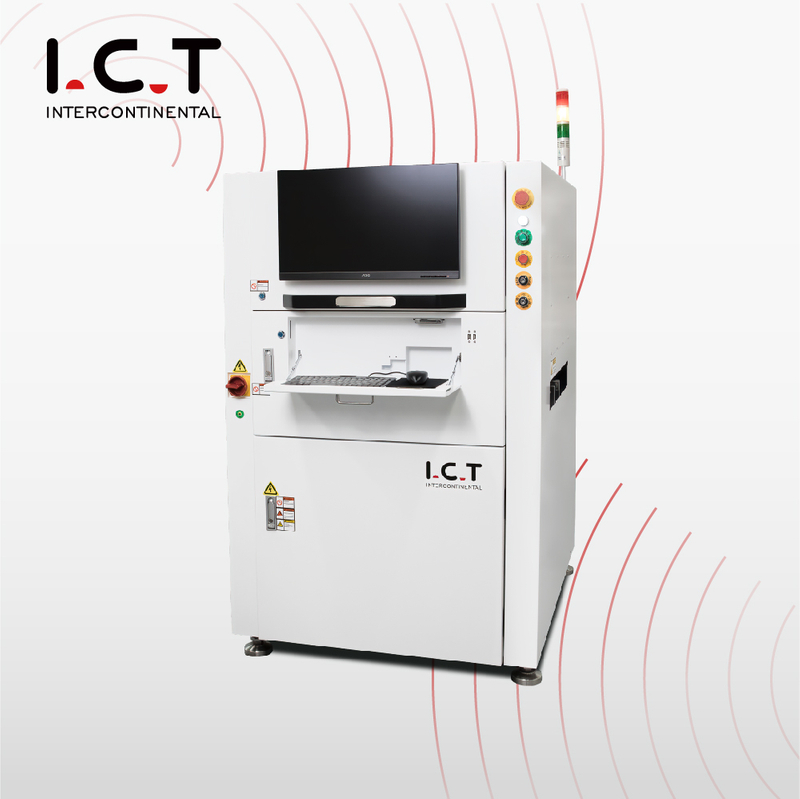

I.C.T-S400D
I.C.T
spi machine
| כַּמוּת: | |
|---|---|
מאפיינים:
1. העדשה של עיצוב עדשה מקצועי הופכת את התמונה לאחידה ועדינה יותר, ומשפרת מאוד את יציבות הזיהוי.
2. ניתן לייבא אותו לתכנות קבצים של גרבר, או שניתן להשתמש בו כדי לערוך וניפוי באגים בכסף ממצב עריכת תמונות.
3. שיטת הקרנת תלת מימד רב כיוונית יכולה לפתור ביעילות את שגיאת הזיהוי הנגרמת על ידי אפקט הצל במשחת ההלחמה
תהליך גילוי.
4. מערכת ההפעלה משפרת את תפקוד זיהוי ועיבוד התוצאות בהתאם למבנה הממשק ברמת המשתמש.
5. שוליים מוארים ניתנים לתכנות בשחור ולבן דיוק גבוה, דיוק המדידה הגבוה ביותר 0.67um.
6. בהתבסס על נתוני מדידה תלת מימדיים מדויקים, המפעילים יכולים לייעל את כל הפרויקט בזמן קצר.
טכנולוגיית תלת מימד
שולי מואר שחור ולבן ניתנים לתכנות דיוק גבוה. טכנולוגיית בקרת מקור אור דיוק גבוה, חשיפות מרובות. דיוק המדידה הגבוה ביותר 0.67um.
הקרניים השוליות מוקרנות ונאספות, ותמונות מרובות נלקחות בבת אחת לצורך חישוב מקיף.
מבט, אור קבוע, חשיפה מיידית, חשיפה מרובה, 10 ערוצים בקרת מקור אור דיוק גבוה.
מבנה קומפקטי, מינימום טביעת רגל, מסילה כפולה מונורייל
PCB אופציונלי.
מבנה יציקה אינטגרלי, תואם FPC, PCB יכול להיות עד 1200*500 מ'מ.
| דֶגֶם | I.C.T-S400 | I.C.T-S400D | I.C.T-S1200 |
| גודל PCB | 55*55 ~460*460 מ'מ | 55*55 ~450*310 מ'מ כפול | 55*55 ~ 1200*650 מ'מ |
| PCB Tickness | 0.5 ~ 7.0 מ'מ | ||
| משקל PCB | ≤5.0 ק'ג | ||
| התאמת מסוע | ידני/אוטומטי | ||
| סוג מידה | גובה, שטח, נפח, אופסט, גשר, צורה (הדפס חסר, פח לא מספיק, פח מוגזם, גישור, אופסט, צורות רעות, זיהום פני השטח) | ||
| הדבק גובה | 0 ~ 550um | ||
| Min Pad Pitch | ≥100um | ||
| עקרון המידה | אור לבן תלת מימדי PSLM PMP (אפנון אור מרחבי ניתן לתכנות, פרופיל מדידת שלב) | ||
| כמות ראש בדיקה | 1 | ||
| מצלמה פיקסל | 5M, (10M/12M כאופציה) | ||
| מהירות זיהוי | 0.35 ~ 0.5 שניות/FOV | ||
| זמן תוכנית | 5 ~ 10 דקות | ||
| סוג מידע | Gerber Data 274D/274X, סריקה PCB | ||
| כּוֹחַ | AC220,50/60Hz,1KVA | ||
| מימד מכונה | 1000*1150*1530 מ'מ | 1000*1350*1530 מ'מ | 1730*1420*1530 מ'מ |
| מִשׁקָל | 965 ק'ג | 1200 ק'ג | 1600 ק'ג |
* I.C.T ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להתעדכן ללא הודעה מיוחדת.
מאפיינים:
1. העדשה של עיצוב עדשה מקצועי הופכת את התמונה לאחידה ועדינה יותר, ומשפרת מאוד את יציבות הזיהוי.
2. ניתן לייבא אותו לתכנות קבצים של גרבר, או שניתן להשתמש בו כדי לערוך וניפוי באגים בכסף ממצב עריכת תמונות.
3. שיטת הקרנת תלת מימד רב כיוונית יכולה לפתור ביעילות את שגיאת הזיהוי הנגרמת על ידי אפקט הצל במשחת ההלחמה
תהליך גילוי.
4. מערכת ההפעלה משפרת את תפקוד זיהוי ועיבוד התוצאות בהתאם למבנה הממשק ברמת המשתמש.
5. שוליים מוארים ניתנים לתכנות בשחור ולבן דיוק גבוה, דיוק המדידה הגבוה ביותר 0.67um.
6. בהתבסס על נתוני מדידה תלת מימדיים מדויקים, המפעילים יכולים לייעל את כל הפרויקט בזמן קצר.
טכנולוגיית תלת מימד
שולי מואר שחור ולבן ניתנים לתכנות דיוק גבוה. טכנולוגיית בקרת מקור אור דיוק גבוה, חשיפות מרובות. דיוק המדידה הגבוה ביותר 0.67um.
הקרניים השוליות מוקרנות ונאספות, ותמונות מרובות נלקחות בבת אחת לצורך חישוב מקיף.
מבט, אור קבוע, חשיפה מיידית, חשיפה מרובה, 10 ערוצים בקרת מקור אור דיוק גבוה.
מבנה קומפקטי, מינימום טביעת רגל, מסילה כפולה מונורייל
PCB אופציונלי.
מבנה יציקה אינטגרלי, תואם FPC, PCB יכול להיות עד 1200*500 מ'מ.
| דֶגֶם | I.C.T-S400 | I.C.T-S400D | I.C.T-S1200 |
| גודל PCB | 55*55 ~460*460 מ'מ | 55*55 ~450*310 מ'מ כפול | 55*55 ~ 1200*650 מ'מ |
| PCB Tickness | 0.5 ~ 7.0 מ'מ | ||
| משקל PCB | ≤5.0 ק'ג | ||
| התאמת מסוע | ידני/אוטומטי | ||
| סוג מידה | גובה, שטח, נפח, אופסט, גשר, צורה (הדפס חסר, פח לא מספיק, פח מוגזם, גישור, אופסט, צורות רעות, זיהום פני השטח) | ||
| הדבק גובה | 0 ~ 550um | ||
| Min Pad Pitch | ≥100um | ||
| עקרון המידה | אור לבן תלת מימדי PSLM PMP (אפנון אור מרחבי ניתן לתכנות, פרופיל מדידת שלב) | ||
| כמות ראש בדיקה | 1 | ||
| מצלמה פיקסל | 5M, (10M/12M כאופציה) | ||
| מהירות זיהוי | 0.35 ~ 0.5 שניות/FOV | ||
| זמן תוכנית | 5 ~ 10 דקות | ||
| סוג מידע | Gerber Data 274D/274X, סריקה PCB | ||
| כּוֹחַ | AC220,50/60Hz,1KVA | ||
| מימד מכונה | 1000*1150*1530 מ'מ | 1000*1350*1530 מ'מ | 1730*1420*1530 מ'מ |
| מִשׁקָל | 965 ק'ג | 1200 ק'ג | 1600 ק'ג |
* I.C.T ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להתעדכן ללא הודעה מיוחדת.
