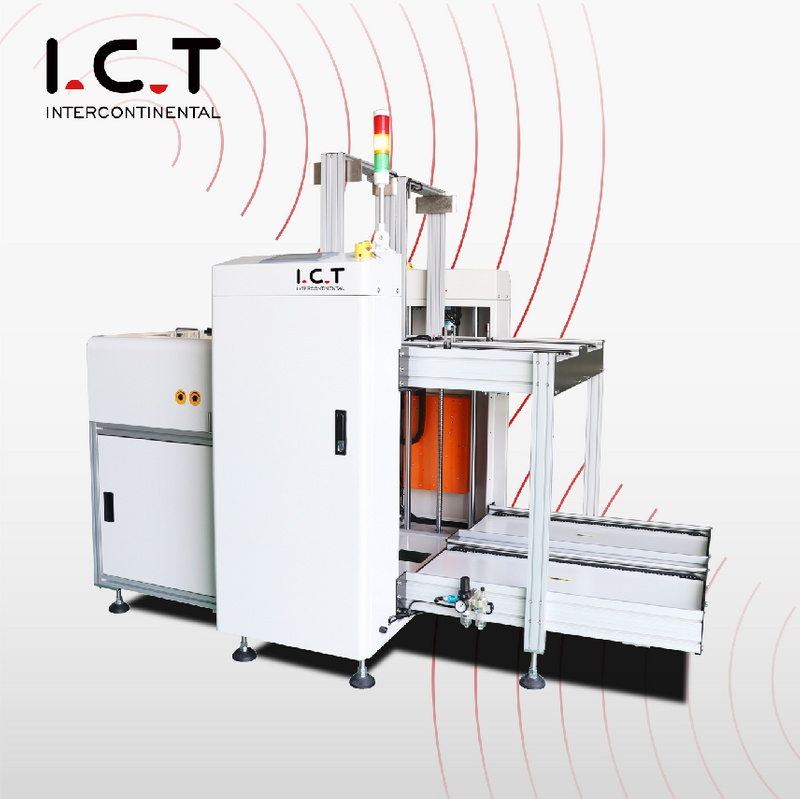

I.C.T HNOUL-L |NG/OK Magazine SMT PCB פורק
I.C.T
| כַּמוּת: | |
|---|---|
פרוח ה- SMT של NG/OK SMT הוא פיתרון אוטומציה חיוני לטיפול ב- PCB SMT, שנועד להפריד ביעילות NG (ללא טוב) ולוחות אישור (טוב) לאחר הלחמה. עם בקרת PLC וממשק מסך מגע, מכונה זו מבטיחה פעולה חלקה, מדויקת ומהירה תוך שמירה על רכיבי PCB מפני נזק. הוא כולל הרמת המרת תדרים, הגדרות מגרש PCB מתכווננות ומערכת התאמת רוחב פשוטה, מה שהופך אותה לאידיאלית לקווי ייצור גמישים. הפריקה תואמת SMEMA, ומאפשרת אינטגרציה חלקה בקווי SMT קיימים.
| דֶגֶם | Noul-m | נול-ל | נול-ל | נול-XL |
| מימד (מ'מ) | 1800*1450*1350 | 2065*1690*1350 | 2400*1810*1350 | 2450*1950*1350 |
| גודל PCB (מ'מ) | 50*80-330*250 | 50*80-445*330 | 50*80-530*390 | 50*80-530*460 |
| גודל מתלה (מ'מ) | 355*320*563 | 460*400*563 | 535*460*570 | 535*530*570 |
| מערכת בקרה | Pl c | |||
| Power su pply | 1 pH AC 220V 50/60Hz (אפשרות: 110V עד 380V) | |||
| מִשׁקָל | 310 ק'ג | 340 ק'ג | 370 ק'ג | 400 ק'ג |
* I.C.T ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
✔ התאמת רוחב אוטומטית - מכילה גדלי PCB שונים ללא התאמה ידנית.
1. מה הפונקציה של פריקת NG/OK SMT תרגומית? פרוח
ה- SMT של NG/OK SMT משמש להפריד אוטומטית של PCB פגום (NG) ו- PCB (אישור) לאחר הלחמה. זה מבטיח טיפול חלק, מפחית עבודות כפיים ומשפר את יעילות הייצור.
2. כיצד המפרק מבדיל בין Ng ל- OK PCBS?
המכונה משתמשת במנגנון בידול תרגומי הממייין NG ו- OK PCBs למתלים נפרדים המבוססים על קלט מציוד בדיקה במעלה הזרם או מערכות בדיקה מוטבעות.
3. האם מכונה זו תואמת את קו ה- SMT הקיים שלי?
כֵּן! הממשק התואם SMEMA מאפשר תקשורת חלקה עם ציוד SMT אחר, כולל מסועים, AOI ומכונות איסוף ומקום.
4. מהו גודל ה- PCB המרבי והעובי שהוא יכול להתמודד איתו?
פרוק זה תומך ב- PCBs הנעים בין 50 × 80 מ'מ ל- 530 × 460 מ'מ ועובי בין 0.4 מ'מ ל 5.0 מ'מ.
5. כמה מהר יכול להיות פרוק SMT זה לפעול?
זמן המחזור הוא כ 9 שניות לכל PCB , אך ניתן להתאים אותו כדי לענות על צרכי ייצור ספציפיים.
