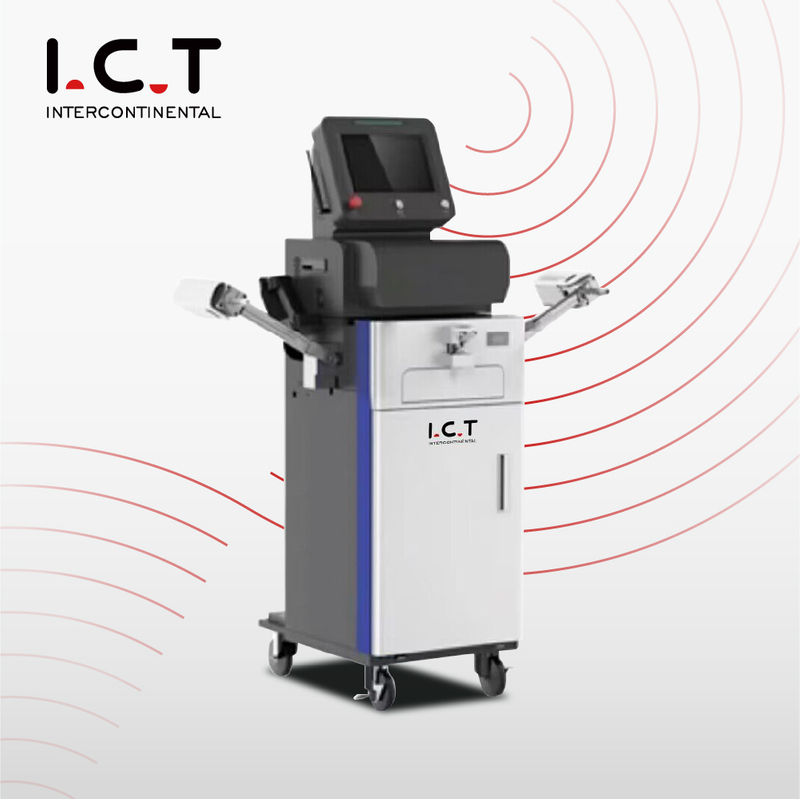

Automatic Feeder Tape Splicing Machine
| כַּמוּת: | |
|---|---|

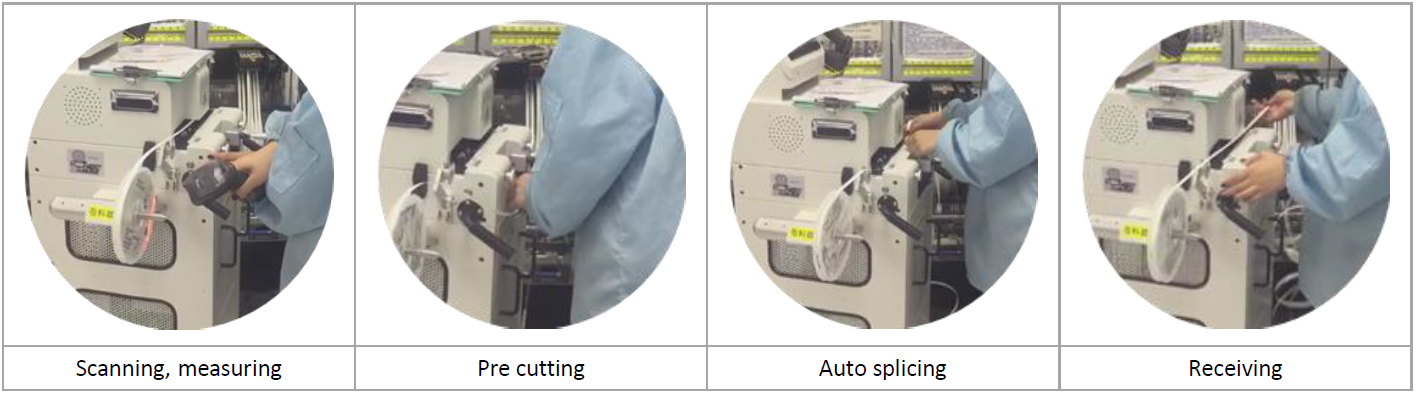

מערכת הראייה בודקת את סרט הרכיב לפני תחילת תהליך החיתוך. מצלמות CCD, יחד עם מקורות אור עליונים ותחתונים, מספקות תצוגה ברורה של הכיסים, החלקים הריקים והמרווחים בין הרכיבים. המערכת יכולה לזהות רכיבים מעל 01005 וליצור תבניות ויזואליות עבור סימון רכיבים, מה שעוזר למפעילים לזהות הבדלים חומרים אפשריים. לאחר בדיקה, מנועים עצמאיים מזיזים את הסרט דרך מסילות מכוונות מדויקות. גלגלי הנעה עדינים מספקים אחיזה יציבה, בעוד שמכסים לחיצה משני הצדדים מונעים מהסרט להזיז. מסלול המדריך משתנה בהתאם לסוג הקלטת שנבחר. שילוב זה מעניק למכונת השחבור האוטומטית מזין סרטים מיקום יציב והזנה חוזרת במהלך כל מחזור חיבור.
מודול החותך משתמש בלהב פנימי בעל קשיות גבוהה כדי ליצור קצה סרט חלק. ברגע שמערכת ה-CCD מאשרת את המיקום הריק, המכונה חותכת אוטומטית בנקודה הנכונה. חותך חיצוני מסופק גם כאשר המפעיל צריך להסיר מראש קטע סרט ארוך שאינו בשימוש. במהלך שחבור, משאבת ואקום מחזיקה את סרט ההדבקה בצורה מאובטחת, בעוד שראש הספיחה המחומם תומך בהדבקה עקבית. בקר טמפרטורה עצמאי שומר על יציבות מצב החימום. מנועי צעד ומבנה גיר מיוחד שולטים בתנועת ההצטרפות בדיוק גבוה. מכונת החבור האוטומטית של אינטליגנציה משתמשת גם בבקרת מנוע מתואמת כדי להפחית חסימות סרטים וחסימת יציאות פסולת במהלך פעולה רציפה.
מערכת הבקרה משתמשת במחשב תעשייתי, כרטיס בקרת IO ויחידות הנעה נפרדות עבור פונקציות המכונה העיקריות. מבנה זה תומך בביצועים יציבים והופך את בדיקת התקלות לישירה יותר. סוללות ליתיום נטענות מספקות כ-12-14 שעות של זמן פעולה, כך שהמכונה יכולה לנוע בין קווי מיקום שונים ללא תלות בנקודת חשמל קבועה. ממשק המפעיל עוקב אחר תהליך מודרך ונועד ללמידה מהירה. שפות סינית ואנגלית זמינות, בעוד שסורק ברקוד אלחוטי עוזר לאמת מידע על הסליל לפני שחבור. מכונת SMT Automatic Intelligence Splicing יכולה לתמוך גם בייבוא BOM, חיבור MES אופציונלי ומדידה RC אופציונלית עבור יישומי סרט נבחרים של 8 מ'מ.
| מפרטים

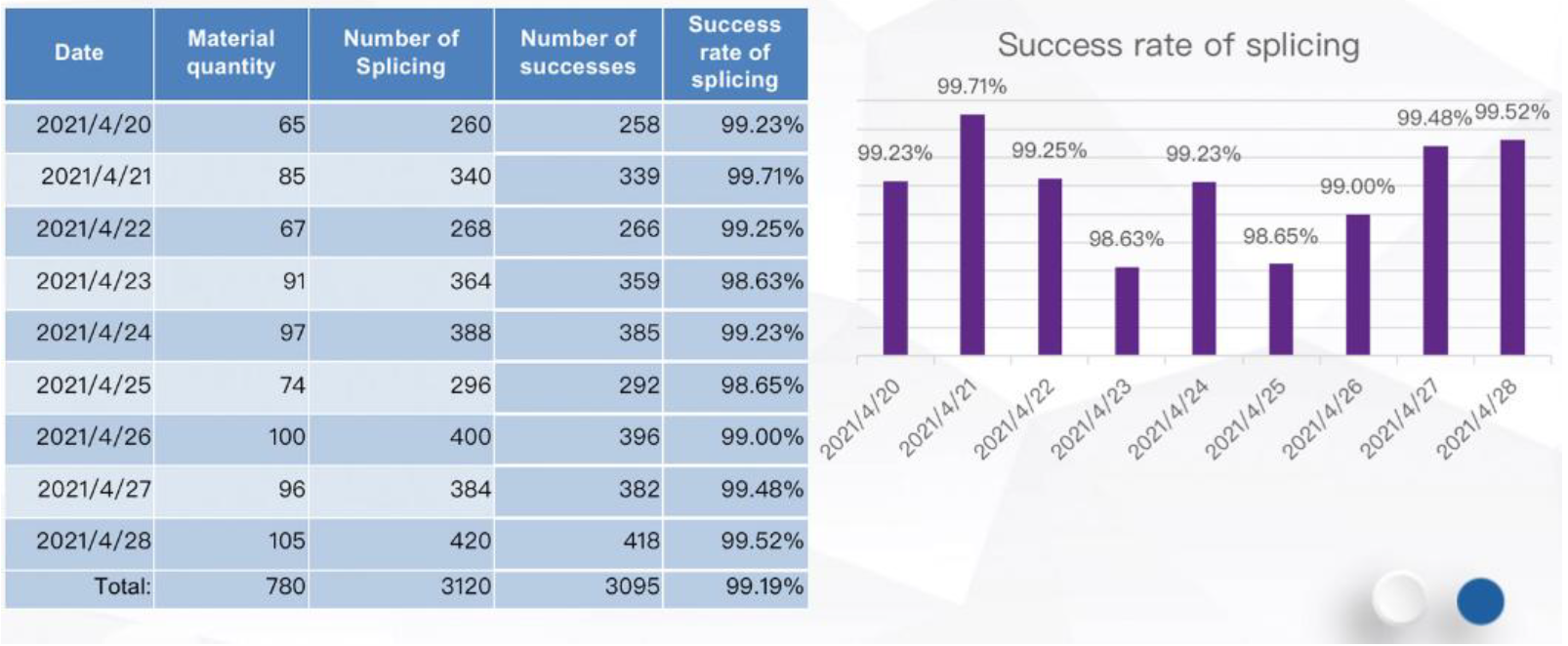

| מס' | ICT-ASM08 | I.CT-AISM08 | I.CT-ASM24 | |
|---|---|---|---|---|
| 1 | דֶגֶם | ICT-ASM08 | ICT-AISM08 | ICT-ASM24 |
| 2 | מכשיר מדידה RC | N/a | תֶקֶן | N/a |
| 3 | דוּגמָה | סרט 8 מ'מ | סרט 8 מ'מ | סרט 8 / 12 / 16 / 24 מ'מ |
| 4 | Mounter ישים | מותגי SMT מלאים | מותגי SMT מלאים | מותגי SMT מלאים |
| 5 | סרט SMT (מ'מ) | 8 מ'מ נייר / 8 מ'מ בולטות | 8 מ'מ נייר / 8 מ'מ בולטות | 8 / 12 / 16 / 24 מ'מ נייר ובלט |
| 6 | מצב שחבור | חיתוך אוטומטי / חיבור אוטומטי | חיתוך אוטומטי / חיבור אוטומטי | חיתוך אוטומטי / חיבור אוטומטי |
| 7 | גודל סרט חיבור | 32 מ'מ | 32 מ'מ | 32 מ'מ × 2 |
| 8 | חבילת סרט שחבור | סְלִיל | סְלִיל | סְלִיל |
| 9 | מספר סרט חיבור | 1 | 1 | 2 |
| 10 | דיוק חיבור | ±0.2 מ'מ | ±0.2 מ'מ | ±0.05 מ'מ |
| 11 | זיהוי קלטת ריקה | CCD | CCD | CCD |
| 12 | מספר CCD | 1 | 2 | 1 |
| 13 | זמן מחזור חיבור | 6-12 שניות* | 6-12 שניות* | 6-12 שניות* |
| 14 | שיעור מעבר על Mounter | 95% | 98% | 98% |
| 15 | MES | נתמך | נתמך | נתמך |
| 16 | שיטת בקרה | PC | PC | PC |
| 17 | ספק כוח | שתי סוללות ליתיום 24 V | שתי סוללות ליתיום 24 V | שתי סוללות ליתיום 24 V |
| 18 | זמן אספקת הסוללה | 12-14 שעות | 12-14 שעות | 12-14 שעות |
| 19 | מידות (מ'מ) | 550 × 470 × 1300 | 400 × 470 × 1400 | 360 × 310 × 1320 |
| 20 | מִשׁקָל | כ. 65 ק'ג | כ. 65 ק'ג | כ. 70 ק'ג |
| רשימת ציוד קו SMT
מכונת השחבור האוטומטית של סרטי הזנה פועלת בצורה הטובה ביותר כחלק ממערכת ייצור מלאה על פני השטח. קו טיפוסי עשוי לכלול מטעין PCB, מדפסת משחת הלחמה אוטומטית, בדיקת SPI, מכונות מיקום אחת או יותר, מסועים, תנור זרימה חוזרת, מערכת AOI, פורק, ציוד לניקוי לוחות ומכונות ניקוי. יחידת השחבור תומכת בצד של אספקת החומר על ידי סיוע למפעילים להכין סלילים חדשים מבלי ליצור עצירות מיותרות של מיקום מכונה. ICT יכול לתכנן את זרימת המפעל המלאה לפי גודל PCB, סוג מוצר, תפוקת יעד, דרישות בדיקה, שטח בית מלאכה והרחבה עתידית. על ידי התאמת קיבולת ציוד, עמדות חיץ, טיפול בחומרים ונקודות בדיקה, הפתרון המלא יכול להפחית צווארי בקבוק ולשפר את יציבות הייצור על פני כל הקו.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטעין PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר /מתקן תוויות/מדפסת הזרקת דיו |
| מכונת ניקוי SMT | משמש לניקוי PCB, סטנסילים, מתקנים, חרירים וכו'. |
| מכונת ניתוב PCB בלייזר | חתוך את ה-PCBA למוצר הסופי |
