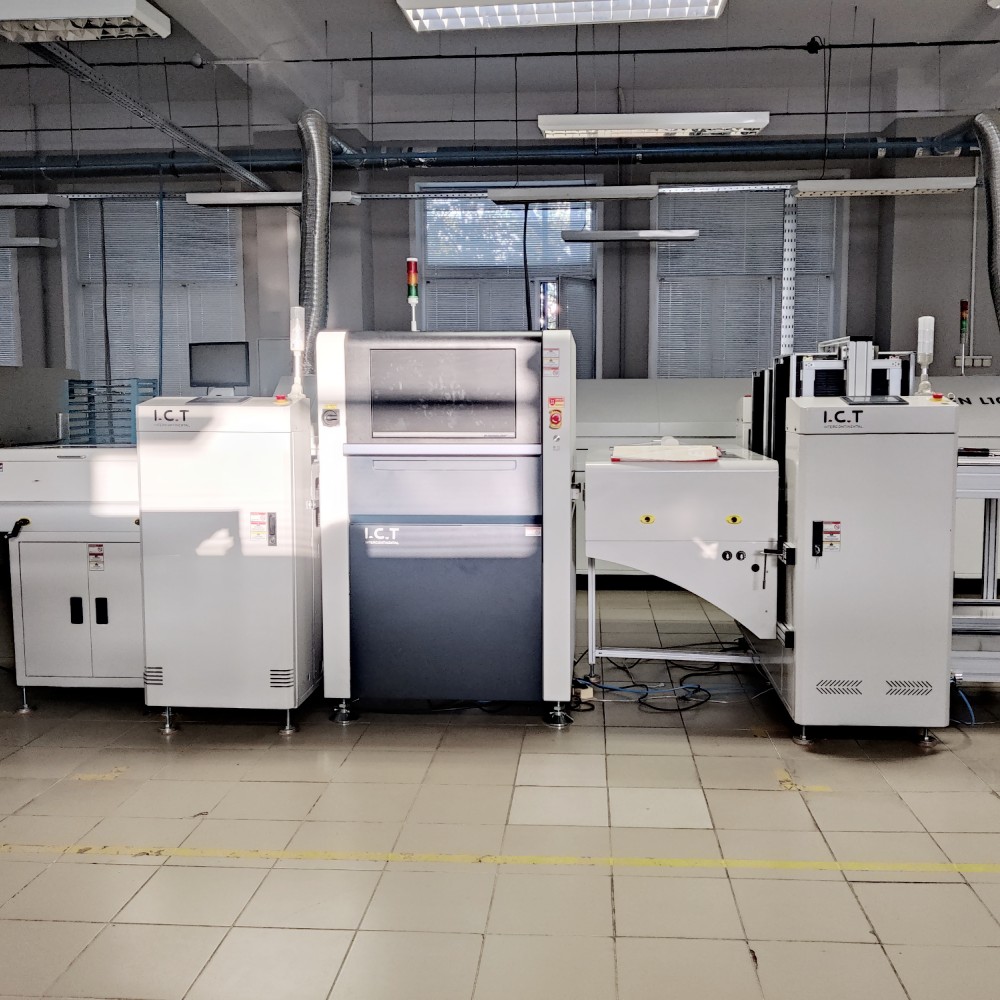

| מכונת PCB AOI אוטומטית מתקדמת AI-5146W
ICT AI-5146W היא מכונת בדיקת aoi מקוונת חדשנית המיועדת לבדיקה דו-צדדית לאחר הלחמת THT. הוא משתמש במצלמות צבע ברמת דיוק גבוהה ובאלגוריתמים של CNN כדי ללכוד ולעבד תמונות לוח בזמן אמת, תוך שיפוט מושכל של פגמים כמו חלקים שגויים, רכיבים חסרים או קוטביות הפוכה. מכונת בדיקה אופטית אוטומטית זו מגבירה את יעילות הייצור על ידי התפרשות על פני קווים ללא שינויים, ומציעה מיקום פגמים מהיר ושליטה על קו הייצור. עם תכונות כמו תכנות מרחוק ודוחות נתוני MES, זה מבטיח נתונים שניתנים למעקב ואזעקות שווא נמוכות. אידיאלי עבור מפעלי SMT, מכונת בדיקה אופטית זו תומכת בגדלים ועוביים שונים של PCB, מה שהופך אותה לכלי אמין לאבטחת איכות בייצור אלקטרוניקה.
| תכונה

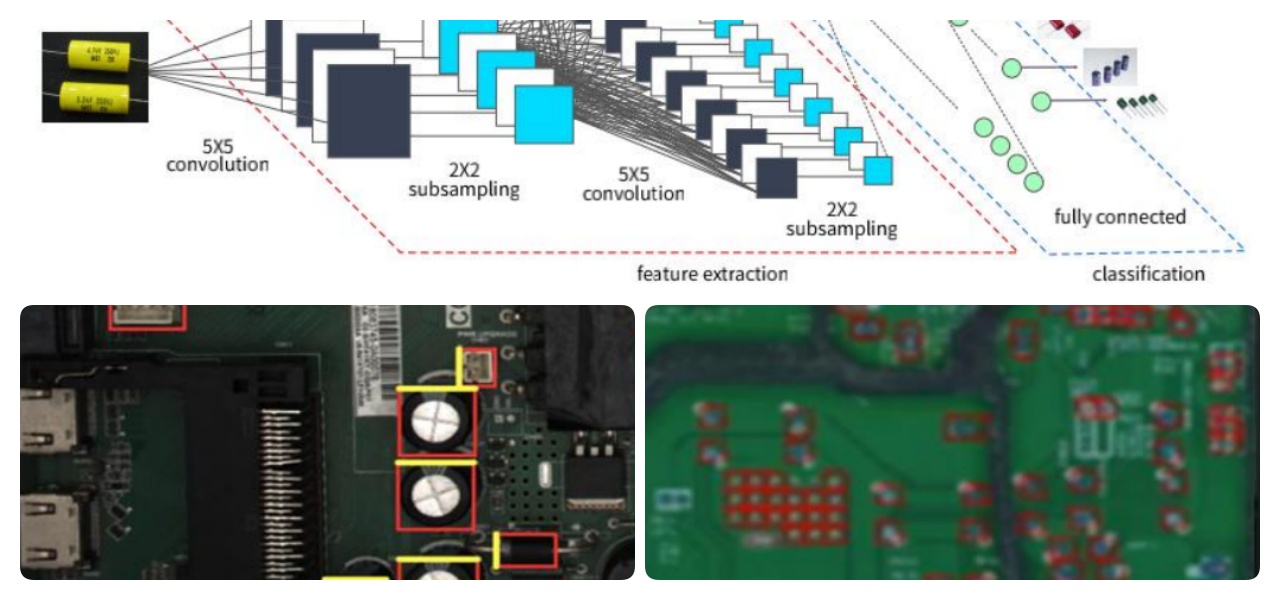

אלגוריתם למידה עמוקה
מכונת ה-PCB AOi האוטומטית AI-5146W משתמשת בלמידה עמוקה דרך CNN כדי לייעל נתונים גדולים ולאפשר תכנות מינימליסטי אינטליגנטי. הוא מזהה אוטומטית רכיבים ומפרקי הלחמה בלחיצה אחת, פותר בעיות של זמני תכנות ארוכים ואזעקות שווא גבוהות הנפוצות בשיטות מסורתיות. מאומן על מערכי נתונים נרחבים, הוא מבדיל במדויק את NG מלוחות OK, אפילו עם צורות שונות של מפרקי הלחמה. זה מפחית את בדיקות החמצה ומשפר את ההכללה עבור תרחישים מגוונים, כמו טיפול בתליית רכיבים או חורי סיכה בהלחמה ללא הפרעות.

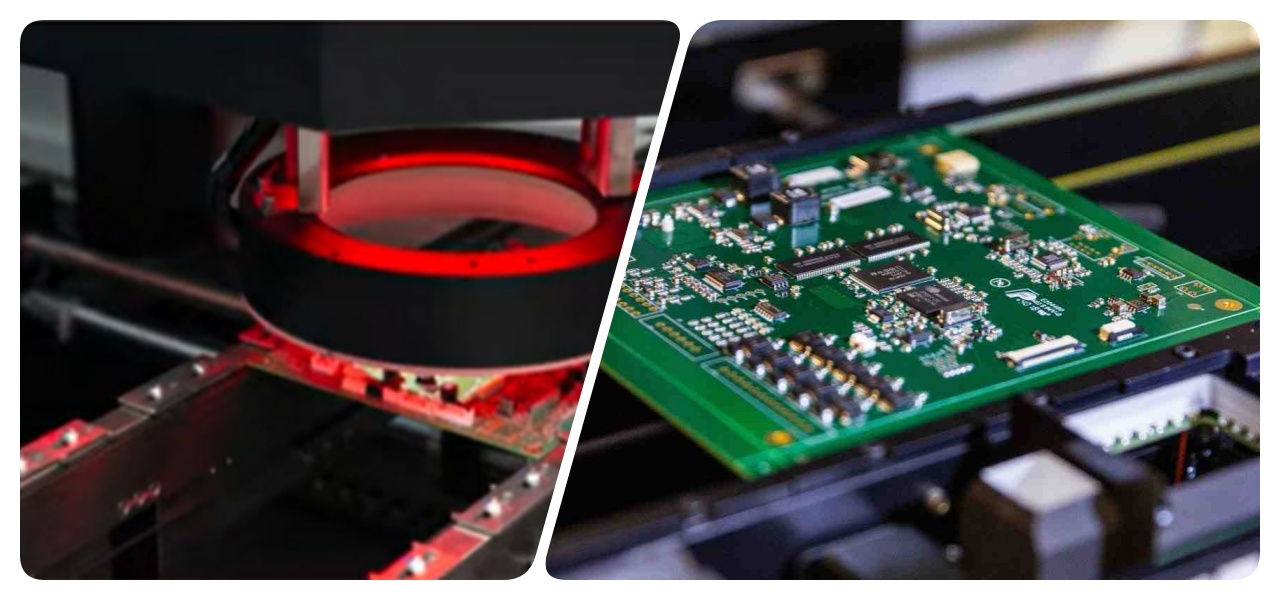

נהלי בדיקה גמישים
מכונת בדיקה אופטית אוטומטית זו מציעה תכנות גמיש, המאפשרת התאמות מקוונות או לא מקוונות מבלי לעצור את הייצור. הוא בודק בצורה חכמה נגדי טבעת צבעונית, קבלים, דיודות ושקעים. התכנות נמשך רק 10-20 דקות, עם מעברים מהירים על ידי קריאה לקבצים קיימים. אזעקות קוליות מנחות מספרי פריטים, מכשירים או סוגים שגויים, מה שמבטיח פעולות חלקות. זמני איתור באגים קצרים של 10-15 דקות הופכים אותו לידידותי למשתמש עבור מפעילים.

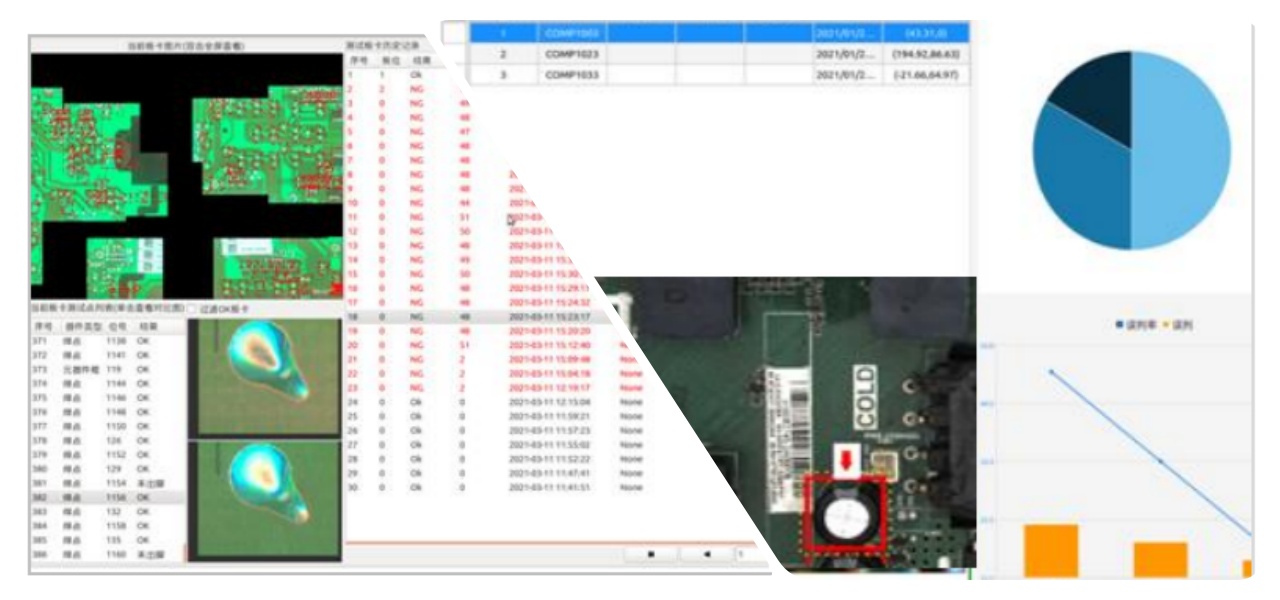

יכולת בדיקה חזקה
תומכת בבדיקות ריבוי לוחות, לוחות מעורבים וחומרים מעורבים, מכונת בדיקת aoi המקוונת מטפלת בסיבובים במספר זוויות ומיקומים. הוא כולל דילוג על Bad Mark, שיפור הגיוון לצרכי ייצור שונים מבלי להתפשר על מהירות או דיוק.
| מִפרָט
| דֶגֶם | ICT DIP On-line Dual Side AOI AI-5146W (לאחר הלחמת THT) | ICT DIP On-line Dual Side AOI AI-5146WL (לאחר הלחמת THT) |
| FOV | 52.6*44 מ'מ |
| הַחְלָטָה | 21.5 ממ |
| מַצלֵמָה | 5M |
| מהירות בדיקה | 0.23 שניות/FOV |
| גובה PCB | למעלה: 75 מ'מ, תחתון: 75 מ'מ |
| עובי PCB | 0.3 ~ 6.0 מ'מ |
| PCB Edge | 3.0 מ'מ |
| עיוות PCB | ±3.0 מ'מ |
| משקל PCB | מקסימום: 10 ק'ג |
| גובה מסוע | 750&900±20 מ'מ |
| עם התאמה | ידני ואוטומטי |
| כיוון מסוע | L ~R או R ~L |
| כּוֹחַ | AC220 50/60Hz,5A |
| כוח מדורג | 520W |
| תִקשׁוֹרֶת | SMEMA |
| מִשׁקָל | 890 ק'ג | 100 ק'ג |
| מֵמַד | L1050*W1335*H1650mm | L1050*W1535*H1650mm |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.

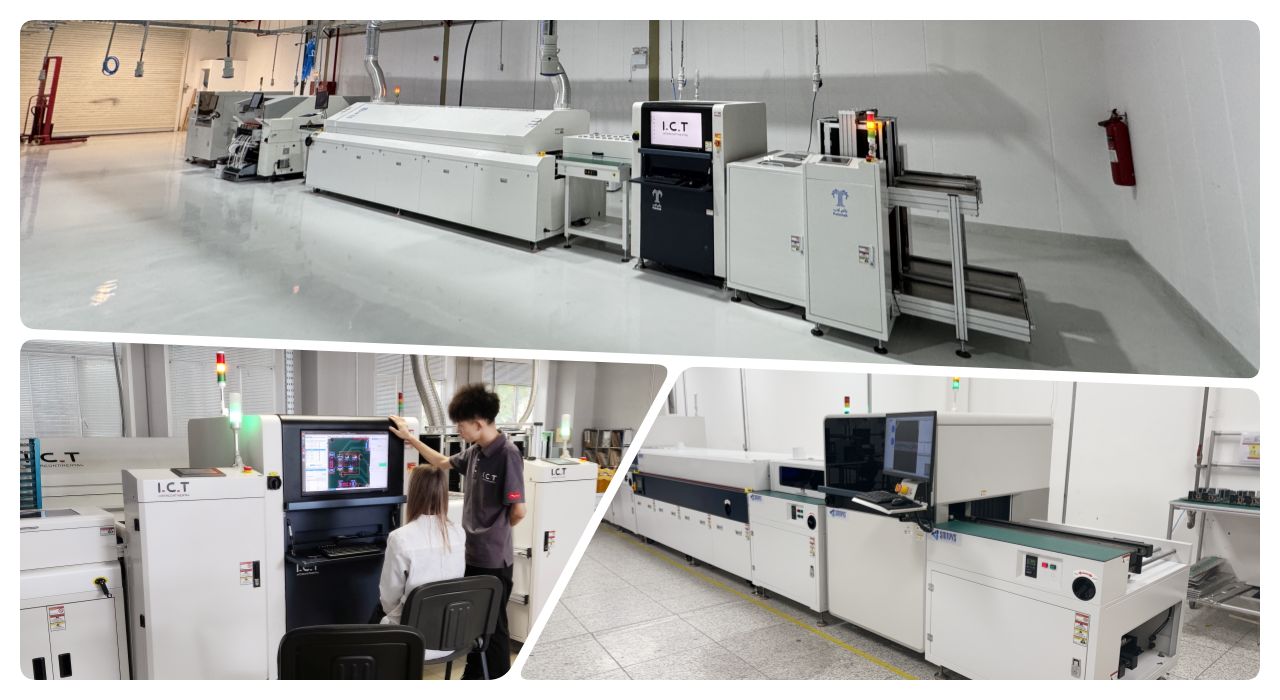

| רשימת ציוד קו DIP
קו הייצור של DIP שלנו מציע כלים מתקדמים להרכבת PCB יעילה ומדויקת. קו DIP האוטומטי לחלוטין כולל קו הכנסת DIP למיקום מדויק של רכיבים, מעמיס גלים לכניסה חלקה של PCB, פורק גלים ליציאה בטוחה וקו רצועת הרכבה לבדיקות סופיות. קו ייצור PCB DIP איכותי זה מבטיח פעולה יציבה, הכנסת THT אמינה והרכבה חסכונית, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה מגביר את הפרודוקטיביות למשימות דרך חור.
| סרטון הצלחת לקוחות
בסרטון המוצג שלנו, אנו מציגים חמישה דגמי AOI מתקדמים, כולל AI-4026, AI-4540, AI-5146W, תוך הדגשת תכונות התכנות היעילות שלהם. הסרטון מדגים תכנות בעל מפתח אחד להגדרה מהירה, שידור פרמטרים להחלת הגדרות על פני רכיבים, זיהוי אוטומטי של מסגרות הלחמה מגשרות, תכנות העתקת פאנל עבור לוחות משוכפלים ותכנון נתיבים מושכל למיטוב מסלולי הבדיקה. דוגמה אמיתית זו מקו SMT של לקוח במקסיקו ממחישה כיצד מכונת ה-PCB האוטומטית AI-5146W משתלבת בצורה חלקה, מפחיתה את זמן ההגדרה בעד 50% ומשפרת את דיוק זיהוי הפגמים. מהנדסים באתר מספקים שירות מעשי, מבטיחים התקנה והדרכה חלקים, שעזרו ללקוח להשיג תפוקה גבוהה יותר ופחות אזעקות שווא בתהליך הייצור שלו.
| שירות והדרכה
ICT מספק שירות והדרכה מקיפים כדי למקסם את ביצועי מכונת ה-PCB האוטומטית שלך. הצוות הגלובלי שלנו מציע התקנה, איתור באגים מרחוק ותחזוקה באתר, מה שמבטיח זמן השבתה מינימלי. תוכניות ההדרכה מכסות תפעול, תכנות ופתרון תקלות, המותאמות לצרכים שלך. עם ניהול מרכזי, אנו תומכים בשיפוט אחד לרבים ובתגובות מהירות, ועוזרים לך לייעל את הייצור. גישת השותפות ארוכת הטווח שלנו כוללת עדכונים שוטפים ותמיכה טכנית, בניית אמון ויעילות עבור המפעל שלך.
| ביקורות לקוחות
לקוחותינו משבחים את מהנדסי ה-ICT על מומחיותם ופתרון בעיות מהיר במהלך התקנות. הם אוהבים את ביצועי מכונת ה-PCB האוטומטיים האמינים, ומציינים את הדיוק וקלות השימוש שלה. רבים מדגישים את האריזה המאובטחת והמשלוח המהיר שלנו שמונעים נזק. בנוסף, לקוחות מעריכים את התגובות המהירות שלנו לשאלות, מה שמבטיח פעולות חלקות ותמיכה מתמשכת חזקה.
| ההסמכה שלנו
ICT מחזיקה בתעודות מפתח כמו CE, RoHS, ISO9001, ופטנטים שונים, המשקפים את המחויבות שלנו לאיכות ובטיחות. אלה מבטיחים שמכונת ה-PCB האוטומטית שלנו עומדת בתקנים עולמיים לעמידה בסביבה ואמינות. טכנולוגיות הפטנט שלנו בתחום בדיקת בינה מלאכותית משפרות את החדשנות, בעוד ש-ISO9001 מבטיח תהליכי ייצור עקביים, ומעניקים ללקוחות אמון בעמידות המוצר ובביצועים.

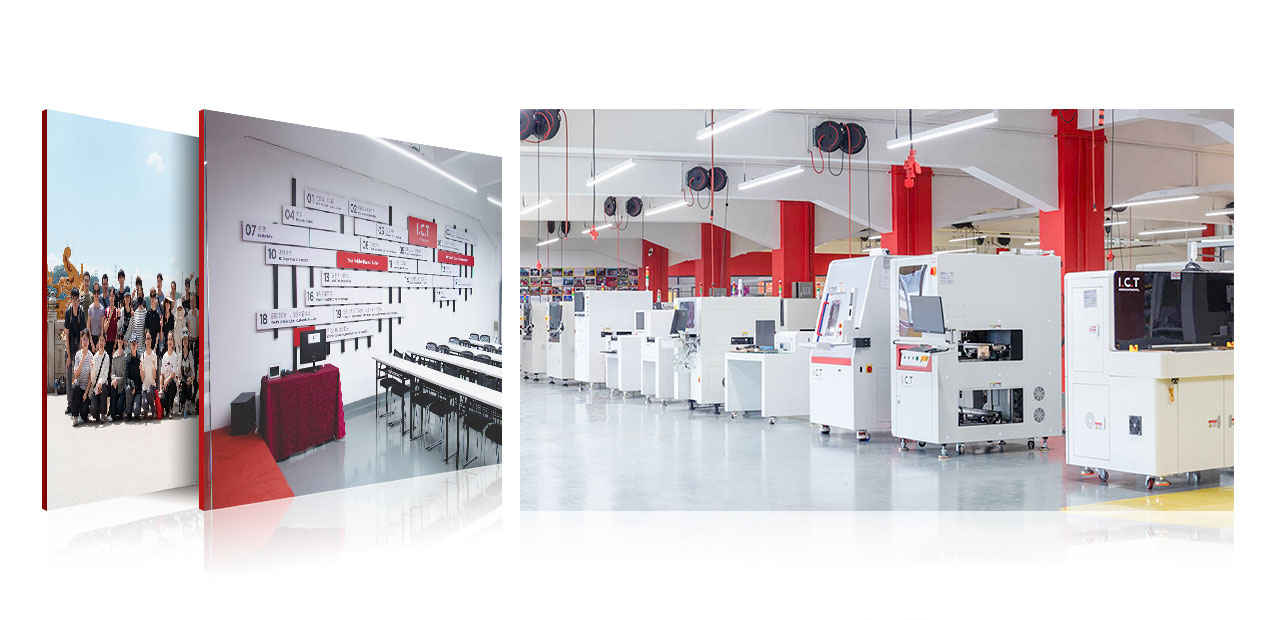

| על ICT והמפעל שלנו
ICT היא יצרנית אלקטרוניקה מובילה עם מו'פ וייצור פנימיים, המעסיקה למעלה מ-89 עובדים במתקן של 12,000 מ'ר. צמחנו במהירות מאז 2012, שרתנו יותר מ-1,600 לקוחות ב-72 מדינות. המפעלים שלנו כוללים נהלי בדיקה קפדניים ומערכות ניהול איכות חזקות, המבטיחות שכל מכונת pcb aoi אוטומטית עומדת בסטנדרטים גבוהים. עם 20 מהנדסים ו-8 סניפים, אנו מספקים פתרונות גלובליים מניתוח ביקוש ועד אופטימיזציה.
