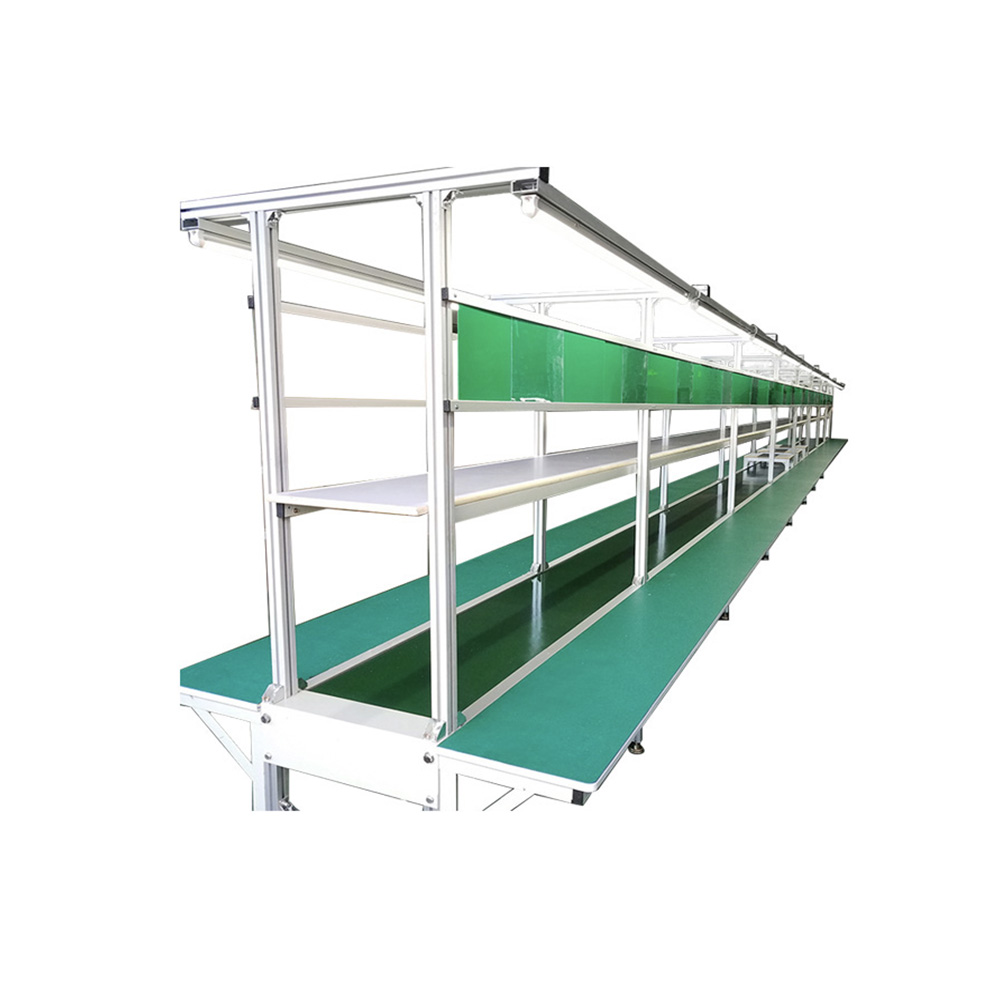

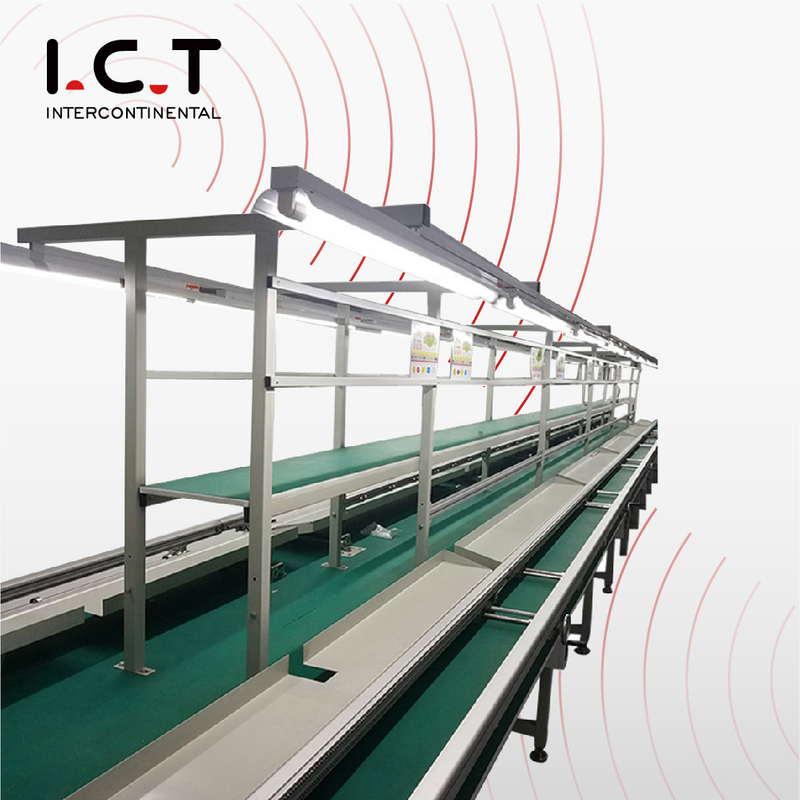

קו רצועת ההרכבה SMT משמש במפעלי אלקטרוניקה לחיבור העברת PCB, הרכבה ידנית, בדיקה, תיקון והכנת תהליך. לאחר מיקום SMT, הלחמה חוזרת, הכנסת DIP או הלחמת גל, מוצרים רבים עדיין זקוקים לעבודת מפעיל לפני בדיקה או אריזה סופית. קו זה נותן לכל מפעיל תחנת עבודה ברורה ושומר על תנועת לוחות בכיוון מסודר. המערכת משתמשת בחגורת PVC אנטי סטטית ירוקה, מסגרת פרופיל אלומיניום, שולחנות עבודה, תאורה, שקעי חשמל תחתונים, מחזיקי כרטיסי הפעלה וכלים אופציונליים. ניתן להתאים את העיצוב הסטנדרטי על סמך גודל המוצר, כמות המפעיל, שטח המפעל וזרימת הייצור.
| תכונות המוצר
חגורת ה-PVC הירוקה האנטי-סטטית מסייעת להעביר בבטחה PCB ומוצרים מוגמרים למחצה בין תחנות עבודה. בייצור אלקטרוניקה, בקרה סטטית חשובה מכיוון שלחות רבים כוללים שבבים רגישים, מחברים, ICs ורכיבי חשמל. נתיב העברת חגורה יציב מפחית נשיאת ידיים מיותרת ומסייע למפעילים לשמור על קצב עבודה טוב יותר. המסוע יכול לשמש לאחר ייצור SMT, ייצור DIP, הכנסה ידנית, בדיקה או תיקון. עבור מפעלים המשתמשים בקו מסוע להרכבה, תנועת חגורה חלקה מקלה על ניהול הסדנה ומעניקה למפקחים תצוגה ברורה יותר של התקדמות הייצור.
שולחנות העבודה מספקים מקום למפעילים להשלמת הרכבה, בדיקת רכיבים, חיבור כבלים, תיוג, תיקון, תמיכה בהלחמה, הכנת ברגים או הצבת כלים קטנים. ניתן להתאים את עיצוב השולחן בהתאם לצרכי המוצר והתהליך של הלקוח. קו חגורת הרכבה מעשי לא צריך רק להזיז מוצרים קדימה; זה גם אמור לעזור למפעילים לסיים כל משימה עם פחות בלבול. כאשר לכל תחנה יש מספיק מקום והוראות תהליך ברורות, הייצור הופך קל יותר לשליטה. זה שימושי עבור מפעלים המטפלים במוצרים בתערובת גבוהה, קבוצות קטנות או קווי ייצור עם שלבים ידניים רבים.
הקו כולל תאורה של 40W עם בקרת חלקים, המסייעת למפעילים לראות רכיבים, מפרקי הלחמה, כבלים, תוויות ומיקומי מחברים בצורה ברורה יותר. ניתן לסדר שקעי חשמל תחתונים משני הצדדים, מה שמקל על השימוש במברגים חשמליים, תחנות הלחמה, רובי אוויר חם, רובי דבק וכלים אחרים. מחזיקי כרטיס הפעלה יכולים להציג הוראות עבודה, תקני איכות, הערות תיקון או תזכורות לתהליך. ניתן להתאים את הקו גם לפינצטה, חותכים, רצועות תיל, מאווררי יונים מסוג ESD, ברדסים, צינורות אוויר, קופסאות ESD וכלי עבודה אחרים במפעל. פרטים אלו עוזרים ל-SMT Assembly Conveyor Belt Line להפוך למערכת תחנת עבודה שלמה, לא רק למסוע פשוט.
| מִפרָט
| גוֹדֶל | (L)9000*(W)2186*(H) 1950±20 מ'מ, עם שולחן עבודה (ניתן להתאמה על ידי הלקוח). |
מערכת כונן | מנוע טייוואן (2HP) ו-80 # מעכב, מהפך תוצרת adlaspower, טווח מהירות 0-5m/min. |
גוף עיקרי | מוצר אלומיניום 40×40 מ'מ; מסילה על 40×60 מ'מ אלומיניום; תמיכת עששיות על ידי אלומיניום 40×40 מ'מ, מסגרת מיוצרת על ידי מוצר אלומיניום 40x40. |
מערכת תאורה | מנורת תאורה 40W ，של FSL, חוט הוא 1.5⊃2;, בקרת תת-סעיף. |
| כּוֹחַ | שקע הקו התחתון, בקרה נפרדת משני הצדדים, חוט באמצעות 4 חוטים מרובעים, כל אחד עם 2 מטר, כ-1 כל אחד, שוקת מייצור פלטה מגולוונת, הגודל 60*80*1 מ'מ. |
| שולחן עבודה | 300*15 מ'מ דיקט, משטח עם חומרים נגד שריפה. |
| רולר דרייב | עשוי מצינור נירוסטה, ø25 מ'מ. |
| חגורת PCB | חגורת PVC אנטי סטטית ירוקה (400*2 מ'מ), חלקה. |
אֲבִיזָר | כרטיס פעולה תוצרת מוצר אלומיניום 25×14'H' ，עם פלסטיק קשיח שקוף A4. |
| רשימת ציוד קו DIP
ICT מספקת ציוד נלווה לייצור SMT, DIP וייצור הרכבה סופית. קו שלם עשוי לכלול מדפסות שבלונות, מכונות איסוף והצבה, תנורי זרימה חוזרת, מעמיסי SPI, AOI, מעמיסים, פורקים, מסועים, קווי הכנסה ידניים, מכונות הכנסה אוטומטיות, מכונות הלחמת גלים, DIP AOI, רובוטים להלחמה, מכונות לחיזוק הברגים, מכונות תיוג, מכונות ניקוי ובדיקה, תחנות תמיכה. קו חגורת ההרכבה SMT יכול לשמש כאזור חיבור בין ייצור PCB אוטומטי לעבודת הרכבה ידנית. ICT יכול לעצב את הפריסה על סמך גודל המוצר, שלבי התהליך, מספר המפעיל, כמות שולחן העבודה, שטח המפעל ויכולת הייצור.
| שם המוצר | ייעוד בקו DIP |
|---|---|
| קו PCB SMT | סוהר קו ייצור SMT מלא אוטומטי |
| מכונת הכנסה אוטומטית | מיקום אוטומטי של רכיבים על גבי PCB עם דיוק עבור קו ייצור DIP. |
ממיס הלחמה ליצירת חיבורים מוצקים על גבי PCB במהלך תהליך התוספת של THT. | |
מחיל הלחמה באופן סלקטיבי על אזורים ספציפיים להרכבת THT מדויקת | |
בודק חיבורי הלחמה וליקויי מיקום על PCB המורכב DIP. | |
בודק איכות הלחמה פנימית ופגמים נסתרים ברכיבי THT. | |
| פס הייצור של חגורה | הובלת PCB בצורה חלקה דרך קו DIP להרכבה ובדיקה יעילה. |
| סרטון הצלחת לקוחות
ICT תמכה בלקוח באוזבקיסטן לבנות מפעל גדול לייצור אלקטרוניקה עבור לוחות אם מחשבים, מוצרי SSD ומוצרים הקשורים לזיכרון. הפרויקט כלל קווי ייצור SMT ו-DIP עם מערכות מסועים שונות לחיבור ייצור. קו SMT כיסה הדפסת שבלונות, מיקום SMT, הלחמה חוזרת, SPI, AOI וטיפול ב-PCB. קו ה-DIP כלל קו הכנסה ידני, מכונת הכנסת JUKI בצורה מוזרה, מכונת הלחמת גל ומערכות מסועים. במהלך הפרויקט, מהנדסי ICT עזרו בהתקנה, חיבור מכונה, איתור באגים, בדיקות ייצור והכשרת מפעילים. לאחר הבדיקה, הלקוח נתן משוב חיובי על איכות הציוד, תגובת השירות, הגנת האריזה והתמיכה הטכנית.
| תמיכת שירות מקיפה
ICT תומך בלקוחות מתכנון פריסה מוקדם ועד לייצור אמיתי. לפני המשלוח, הצוות שלנו בודק את מבנה המסגרת, מצב הפעלת הרצועה, מערכת המנוע, התאורה, השקעים, משטח שולחן העבודה, מיקומי כרטיסי ההפעלה, כיוון ההובלה, תצורת הכלי, צרכי ESD והגנה על אריזה. במהלך השירות באתר, המהנדסים עוזרים לחבר את קו ה-SMT Assembly Conveyor Belt עם ציוד במעלה הזרם ומורד הזרם, ולאחר מכן מדריכים את צוות הלקוח בבדיקות הייצור. ההדרכה כוללת תפעול חגורה, בקרת מהירות, סידור תחנות, שימוש בתאורה, בטיחות שקעי חשמל, ניהול כלים, בקרת ESD, ניקיון יומי ותחזוקה בסיסית. זה עוזר לצוותי הפקה חדשים לבנות הרגלים טובים מהיום הראשון.
| מה לקוחות אומרים
לקוחות אומרים לעתים קרובות שמהנדסי ICT מסבירים את הקו המלא בבירור ונותנים עצות מעשיות במהלך ההתקנה. הם גם נותנים משוב טוב על עיצוב מסגרת יציב, העברת חגורה חלקה, פריסת תחנת עבודה ברורה וסידור כלים שימושי. למשלוחים לחו'ל, ICT משתמשת באריזת יצוא חזקה כדי להגן על ציוד במהלך הובלה למרחקים ארוכים. כאשר יש ללקוחות שאלות לגבי חיבור קו, סידור מפעיל, בדיקות ייצור, הגדרת ESD או תחזוקה יומיומית, הצוות שלנו מגיב במהירות ועוקב עד לפתרון הבעיה. תמיכה מסוג זה עוזרת ללקוחות להרגיש בטוחים יותר בעת בנייה או שדרוג של אזור להרכבת אלקטרוניקה.
| אישורים ותקנים
ICT מתמקדת בבקרת איכות עבור ציוד SMT, DIP ופס ייצור. החברה שלנו עובדת עם מוצרים ומערכות הנתמכים על ידי CE, RoHS, ISO9001, פטנטים ומסמכי איכות קשורים אחרים. עבור פס ייצור, בדיקת האיכות כוללת חוזק מסגרת אלומיניום, תנועת חגורה, יציבות תאורה, בטיחות חיווט, בקרת שקעים, הגנת ESD, פריסת תחנת עבודה ומצב האריזה. לפני המשלוח, הציוד עובר בדיקה מכנית, בדיקות חשמל, בדיקת תפקוד ובדיקת אריזה. ציוד הרכבה יציב מסייע ללקוחות לצמצם את ההפרעות בייצור ולשפר את ניהול הסדנאות. ICT ממשיך לשפר את תקני הבדיקה כדי לתמוך בייצור אלקטרוניקה לטווח ארוך.
| אודות חברת ICT ומפעל
ICT היא ספקית פתרונות SMT, DIP ופס ייצור מקצועיים עם צוותי מו'פ, ייצור, הנדסה, מכירות ושירות משלה. החברה גדלה במהירות במהלך השנים ושירתה לקוחות רבים במדינות ותעשיות שונות. ICT מתמקדת בפתרונות מפעלים מלאים, לרבות קווי SMT, קווי DIP, קווי ציפוי, קווי ייצור, מכונות אוטומציה, מערכות בדיקה ותכנון מפעלים. במפעל שלנו, כל מכונה עוקבת אחר בדיקה קפדנית לפני המשלוח, כולל בדיקה מכנית, בדיקות חשמל, בדיקת תפקוד ובדיקת אריזה. עם ניסיון עולמי בפרויקטים ותמיכה טכנית חזקה, ICT עוזר ללקוחות לבנות קווי ייצור אלקטרוניקה מתכנון מוקדם ועד לייצור יציב.
