SS-330
I.C.T
| כַּמוּת: | |
|---|---|
| סקירה כללית של מכונת גלי הלחמה סלקטיבית
מכונת ההלחמה הסלקטיבית של ICT PCB, שעוצבה והורכבה במלואה בדונגגוואן, היא מכונת ההלחמה הסלקטיבית האוטומטית האולטימטיבית עבור מפעלים עם תערובת גבוהה, נפח נמוך עד בינוני. במקום להזיז את ה-PCB, גב אלומיניום יצוק קל נוצה על סרוו ומסילות דיוק של פנסוניק מביא שטף והלחמה ישר אל הפינים. חימום חנקן מוטבע מייצר פילטים בהירים במראה כמעט ללא פסולת. המפעילים מחייגים כל פרמטר - נתיבים, טמפרטורות, נפח ריסוס, גובה גלים - במסך מגע גדול של Windows ומאחסנים אינסוף תוכניות למעברי עבודה מיידיים. כיול גלים אוטומטי, ניטור CCD חי, שסתום סילון גרמני וסיר טיטניום הופכים את מכונת ההלחמה הסלקטיבית של PCB זו לסוס עבודה אמין ששומר על תשואות מעבר ראשון בשמיים.
| רשימת ציוד קו DIP
שסתום סילון גרמני בתדר גבוה מוריד נקודות מיקרו של שטף נמוך של מוצקים (מתחת ל-10%) שניתן לחזור עליהם עד 0.02 מ'מ. מיכל בלחץ בתוספת מד זרימה דיגיטלי לחץ נעילה יציב לא משנה כמה נמוך המיכל יורד. שאריות מחליקות לתוך מגש נשלף לניקוי של שתי שניות. פנאומטיקה יפנית SMC ומדדי שטח הופכים את הבדיקות היומיות ללא כאב. משאבת חילוץ אוטומטית אף פעם לא נותנת לאספקה לרדת. מערכת שטף זו מפעילה כל כרית בצורה מושלמת במכונת ההלחמה הסלקטיבית של PCB.
IR תחתון מתכוונן לחלוטין הוא סטנדרטי; אוויר חם עליון או IR נוסף אופציונלי. פריסת רשת פתוחה בתוספת בידוד עבה בטמפ' גבוהה מפזרת חום באופן שווה על פני כל הלוח. תנורי חימום ומנועי פלאג-אין מובחרים פועלים בשקט וללא תחזוקה במשך שנים. לוחות יוצאים באופן מושלם עם הפעלת שטף וללא עיוות, מוכנים לחיבורים ללא רבב במכונת ההלחמה הסלקטיבית האוטומטית.
משאבה אלקטרומגנטית גרמנית וסיר טיטניום מייצרים גל מיני יציב בסלע שלעולם אינו דולף או נסחף. הגדר זרימת N2, טמפרטורת הלחמה, גובה גל וכיול אוטומטי ישירות ממסך המגע. חנקן מוטבע נותן פילה מבריק ומלא ולמעשה אפס סחיטה. לייזר בודק גובה, חרירי ניקוי עצמיים ו-900 שעות של וידאו מאוחסנות לצורך מעקב. זהו הלב חסין הכדורים של מכונת ההלחמה הסלקטיבית PCB.
קו רולר תלת חלקי בתוספת מהדקים צדדיים וטופים פנאומטיים מחזיקים לוחות עד 20 ק'ג ללא דום. מסילות כבדות וסרוו בעלי דיוק גבוה מזיזים את ה-PCB בצורה חלקה מתחנה לתחנה. מכלולים עבים או דו צדדיים מתנקים בקלות. נבנה לעבודה 24/7 בכל קו מכונת הלחמה סלקטיבית אוטומטית.
PLC עם אישור CE, חיווט Cat-6 וקישוריות MES מלאה מספקים תגובה מהירה בזק ואמינות חסינת כדורים. אשפים מודרכים, עריכות מבוססות תמונות, זיהוי חרירי אוטומטי ותפריטים מרובים שפות גוזרים את זמן האימון. אבחון מרחוק שומר על מכונת ההלחמה הסלקטיבית של PCB להרוויח מסביב לשעון.
מסך מגע צבעוני גדול, מדריכים שלב אחר שלב, CCD חי בלחיצה אחת והתראות קוליות הופכים את הפעלת המכונה לפשוטה. מעבר מיידי בין אנגלית, סינית, יפנית או רוסית. אורות מגדלים מותאמים אישית ושדרוגי Wi-Fi שומרים על כולם בלי לעזוב את הרצפה.
| מִפרָט
| מכונת הלחמת גל סלקטיבית מקוונת | ||||
| דֶגֶם | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| מודולרי מקוון | ספריי + חימום מראש והלחמה | ספריי + חימום + הלחמה | ספריי + חימום + הלחמה + הלחמה | ספריי + חימום + הלחמה + הלחמה + הלחמה |
| מערכת הלחמה | ||||
| כמות זרבובית | 1 | 1 | 2 | 3 |
| כמות סיר הלחמה | 1 סט | 1 סט | 2 סטים | 3 סטים |
| סיר כפול (אופציה) | N/a | אוֹפְּצִיָה | אוֹפְּצִיָה | אוֹפְּצִיָה |
| כוח סיר הלחמה | 2.35 קילוואט | 2.35 קילוואט | 4.70 קילוואט | 7.05 קילוואט |
| מערכת שטף | ||||
| מיכל אחסון שטף | 1L | 1L | 2L | 2L |
| תמיכה בשטף | אזעקת שטף, אוטומטית | |||
| זרבובית ריסוס | שסתום סילון של גרמניה (ריסוס ספוט וקו) 1 סט | |||
| גודל פיית ריסוס | 130um (אפשרות 180um, 210um) | |||
| מהירות ריסוס | 0~20 מ'מ/שנייה | |||
| מהירות תנועה של זרבובית ספריי | 0 ~ 400 מ'מ/שניות | |||
| מערכת חימום מראש | ||||
| מצב חימום מראש | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR |
| אזור חימום מראש | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| אזור חימום מוקדם | אוויר חם למעלה: 2, IR תחתון: 1 | |||
| כוח חימום מוקדם תחתון | מקסימום 12 קילוואט | |||
| כוח חימום מוקדם העליון | מקסימום 6 קילוואט | |||
| זמן חימום | כ-15 דקות (הגדרה 150℃) | |||
| מצב שליטה | PC+PLC | |||
| מערכת הובלה | ||||
| גודל PCB (עם מתקן) | 120*60~500*500 מ'מ | |||
| החלפת PCB | באינטרנט | |||
| פינוי עליון PCB | 120 מ'מ | |||
| גובה תחבורה | 900 ± 20 מ'מ | |||
| רוחב הובלה | 60~500 מ'מ | |||
| מידות: מ'מ | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| מִשׁקָל | כ: 800 ק'ג | כ: 1200 ק'ג | כ: 1300 ק'ג | כ: 1500 ק'ג |
| רשימת ציוד קו DIP

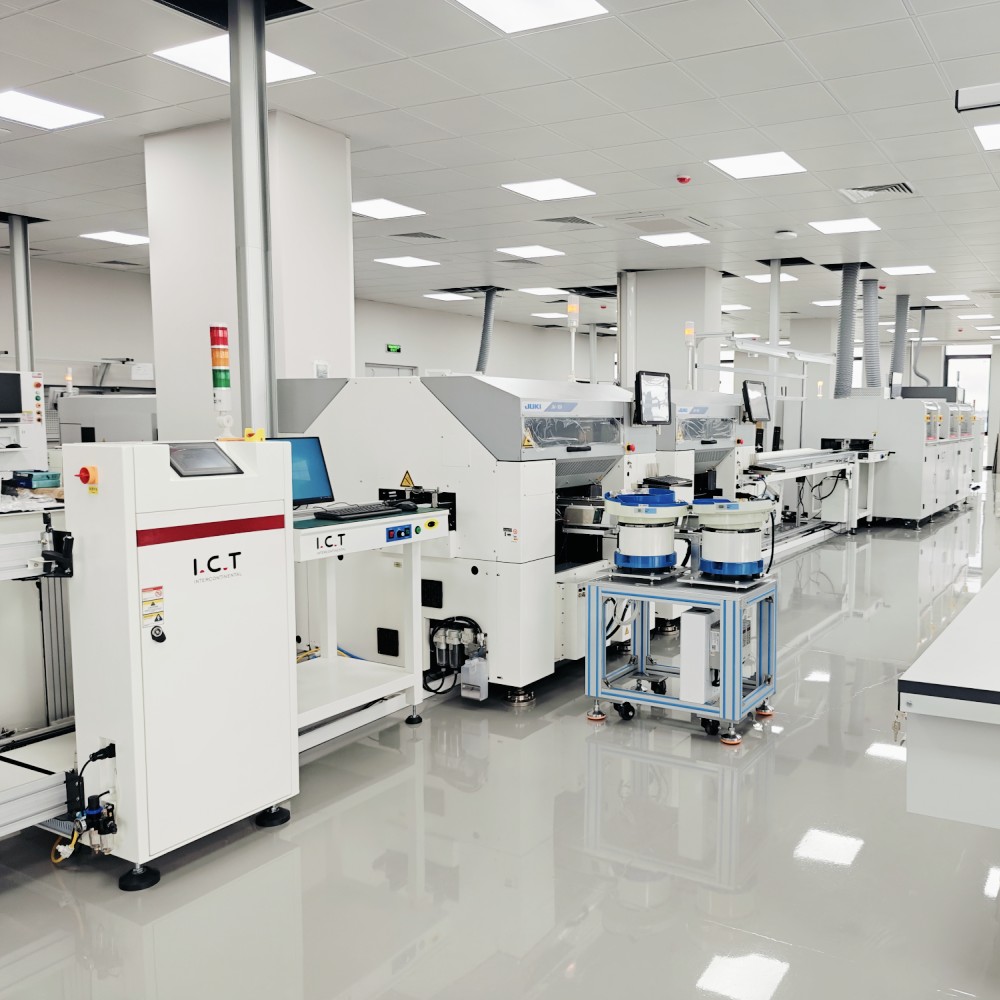

קו הייצור של DIP שלנו מציע כלים מתקדמים להרכבת PCB יעילה ומדויקת. קו DIP האוטומטי לחלוטין כולל קו הכנסת DIP למיקום מדויק של רכיבים, מעמיס גלים לכניסה חלקה של PCB, פורק גלים ליציאה בטוחה וקו רצועת הרכבה לבדיקות סופיות. קו ייצור PCB DIP איכותי זה מבטיח פעולה יציבה, הכנסת THT אמינה והרכבה חסכונית, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה מגביר את הפרודוקטיביות למשימות דרך חור.
| שם המוצר | ייעוד בקו DIP |
|---|---|
מיקום אוטומטי של רכיבים על גבי PCB עם דיוק עבור קו ייצור DIP. | |
ממיס הלחמה ליצירת חיבורים מוצקים על גבי PCB במהלך תהליך התוספת של THT. | |
מחיל הלחמה באופן סלקטיבי על אזורים ספציפיים להרכבת THT מדויקת | |
| AOI מוטבע לאחר גל | בודק חיבורי הלחמה וליקויי מיקום על PCB המורכב DIP. |
| סרטון הצלחת לקוחות
בתחילת 2025, ספק גדול של מותג מצלמות וייטנאמי טס לקבלה סופית של מכונת ההלחמה הסלקטיבית החדשה שלהם PCB. המהנדסים שלנו העמיסו את לוחות הייצור האמיתיים שלהם, הפעילו מחזורים שלמים בזמן שהלקוח צפה במפרקי THT מושלמים שנוצרים בשידור חי ב-CCD, ואז הכשירו את הטכנאים שלהם במשך יומיים שלמים על תכנות, טיפול יומיומי ופתרון בעיות. הם עזבו ב-100% מוכנים להגיע לנפח ביום שבו הארגז הגיע - שותפות ICT עולמית קלאסית.
| שירות והדרכה מקצועיים
אנו מטפלים בכל דבר, החל מקבלת מפעל וארגזים ועד להתקנה, הפעלה ותמיכה לכל החיים. עשרים מהנדסים בכירים בתוספת צוותים מקומיים ב-72 מדינות מספקים הכשרה באתר או מרחוק בכל עת שתזדקק לכך. מחסני חלקי חילוף בשלוש יבשות ומוקדים אמיתיים 24/7 שומרים על מכונת ההלחמה הסלקטיבית האוטומטית שלך בזמן פעילות שיא במשך עשרות שנים.
| שבחי לקוחות
לקוחות משבחים ללא הרף את המהנדסים הסבלניים והמומחים שלנו שמתאמנים ביסודיות בקבלה ובהפעלה. הם אוהבים את דיוק השטף המדויק, את הגל המוצק ואת המהירות שבה מכונת ההלחמה הסלקטיבית PCB משלמת על עצמה בתפוקות גבוהות יותר ואפס עבודה מחדש. ארגזי יצוא מגיעים ללא רבב, ותיקונים מרחוק באותו יום הפכו את הקונים הראשונים לשותפים לכל החיים ברחבי העולם.
| אישורי תעשייה
כל מכונת הלחמה סלקטיבית PCB נשלחת עם אישור בטיחות CE, תאימות ל-RoHS, מערכת איכות ISO9001, ופטנטים מרובים על שסתומי סילון, משאבות אלקטרומגנטיות וכיול לייזר. הסימנים המהימנים בעולם מוכיחים שאתה מקבל טכנולוגיה בטוחה, ירוקה ומוכחת בשטח שאתה יכול לסמוך עליה בכל מקום.
| אודות חברת ICT ומפעל
מאז 2012 גדלנו לקמפוס חדיש בגודל 12,000 מ'ר עם 89 חברי צוות, 20 מהנדסים מסורים ו-8 סניפים גלובליים. הכל - מו'פ, ייצור, הרכבה ובדיקות צריבה - מתרחש בתוך הבית. אנו משרתים למעלה מ-1,600 מפעלים ב-72 מדינות עם פתרונות SMT ו-THT סוהר, וכל מכונת הלחמה סלקטיבית PCB יוצאת מגובה בבדיקה קפדנית ובמערכות איכות מוכחות.
