ICT-SS330 / SS430 / SS540 / SS550
I.C.T
| כַּמוּת: | |
|---|---|

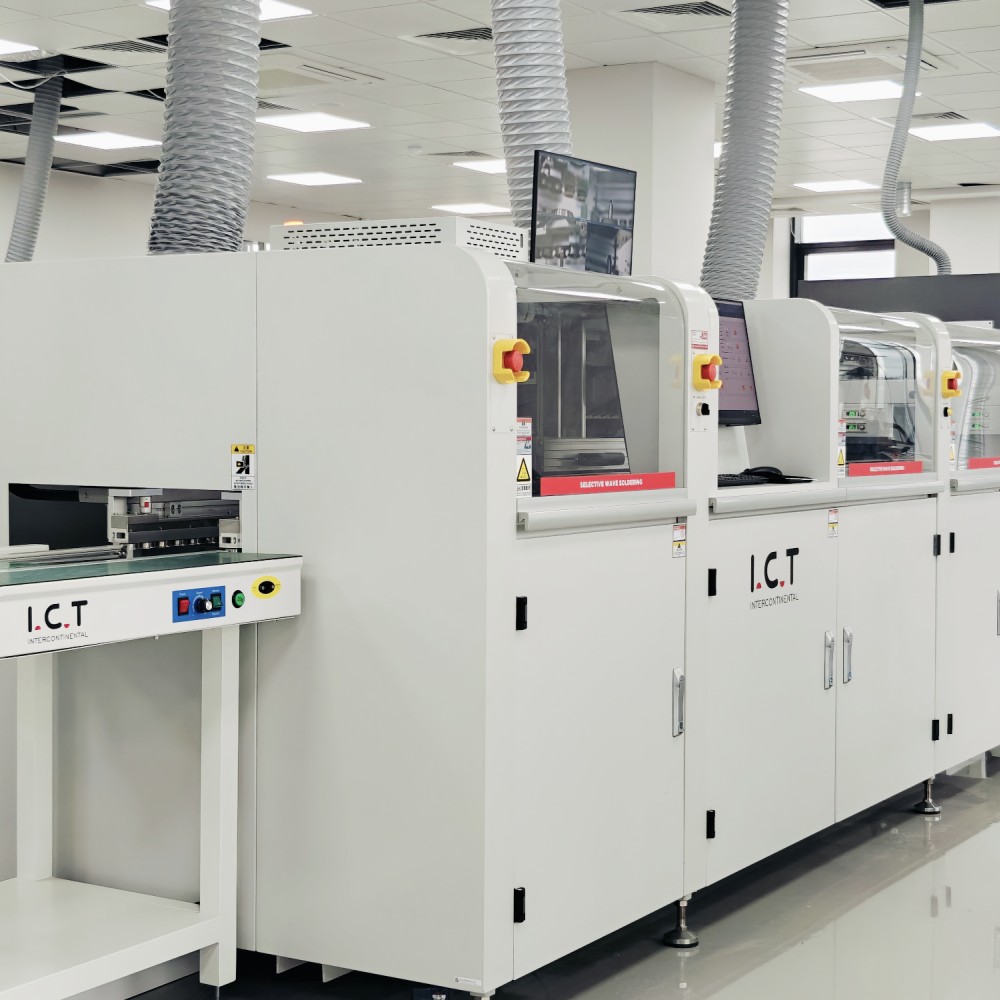

| סקירה כללית של מכונת גלי הלחמה סלקטיבית
מכונת גלי ההלחמה הסלקטיבית של ICT, שעוצבה ונבנתה בסין, היא מכונת הלחמת גלים סל אופליין האולטימטיבית לייצור PCBA גמיש ובנפח גבוה. ה-PCB נשאר נייח בצורה מושלמת בעוד שפלטפורמת האלומיניום הקלת משקל - מונעת על ידי סרוו של Panasonic ומסילות ליניאריות מדויקות - מזיזה ראשי שטף והלחמה במהירות שקטה ודיוק תת-מילימטר. חימום חנקן מובנה מספק חיבורים בהירים במראה וכמעט ללא טמבל. כל פרמטר מוגדר ונשמר בממשק Windows אינטואיטיבי לחזרה חסינת כדורים. כיול גלים אוטומטי, ניטור CCD בזמן אמת, שסתום סילון גרמני וסיר טיטניום הופכים את מכונת גלי הלחמה סלקטיבית זו לפתרון העצמאי המושלם ששומר על תשואות בשמיים ועבודה מחדש לא קיימת.
| רשימת ציוד קו DIP
שסתום סילון גרמני בתדר גבוה יורה נקודות שטף זעירות ואחידות עם מוצקים מתחת ל-10%. מיכל הלחץ ומד הזרימה המדויק שומרים על אספקה יציבה ללא קשר למפלס המיכל. הזרבובית נוסעת על פלטפורמת XY שניתן לחזור עליה עד 0.02 מ'מ. שאריות נופלות לתוך מגש להחליק החוצה לניקוי מיידי. כל הפנאומטיקה היא SMC יפנית מובחרת, מדידות ממש על פני השטח לבדיקות חזותיות מהירות. משאבה אוטומטית מזינה שטף ללא הפרעה. מערכת זו מסמרת כיסוי נקי וניתן לחזור על עצמו בכל מחזור במכונת גלי הלחמה סלקטיבית.
IR תחתון מתכוונן לחלוטין מגיע כסטנדרט; IR או הסעת אוויר חם עליון אופציונלי. עיצוב פתוח ממקסם את העברת החום בעוד בידוד עבה נועל טמפרטורות יציבות. גופי חימום ומנועים מובחרים ממובילים עולמיים פועלים ללא תקלות במשך שנים. הכל ב-Plug-and-Play - אין צורך בכלים לשירות. לוחות יוצאים מופעלים באופן שווה וללא מתח, מוכנים לחלוטין לחיבורים ללא רבב במכונת הלחמת גלים אופליין.
משאבה אלקטרומגנטית גרמנית מייצרת שיא גל עקבי במיוחד. חייג טמפרטורה, זרימת N2, גובה וכיול אוטומטי ישירות מהמסך. סיר טיטניום עם מחמם חיצוני מברזל יצוק מתחמם מהר ולעולם אינו דולף. חנקן מוטבע נותן מפרקים מבריקים ולמעשה אפס סחט. CCD בזמן אמת מקליט 900 שעות של וידאו הניתן למעקב. צירי XYZ אטומים במהירות גבוהה, זיהוי גלי לייזר וניקוי פיות אוטומטי שומרים על מכונת גלי ההלחמה הסלקטיבית פועלת 24/7 ללא שיהוק.
מסילות צדודיות כבדות ומסוע גלילה תלת חלקי מזיזים לוחות בצורה חלקה ובעדינות. מהדקים צדדיים ועליונים נועלים את ה-PCBA ללא דופי בכל צעד. מסילות מעובות מתמודדות בקלות עם עומסים של 20 ק'ג. מודולי כונן מדויק ממקמים לוחות בצורה מושלמת משטף דרך הלחמה. ההובלה כולה מתוכננת לייצור ללא הפסקה במכונת הלחמת גל Offline Select.
PLC עם אישור CE וארכיטקטורת אוטובוסים מהירים עומדים בתקני Industry 4.0. חיווט Cat-6 והאלקטרוניקה הטובה מסוגה מספקים תגובה מהירה בזק ואמינות מוחלטת. תכנות מודרך, זיהוי חרירי אוטומטי, עריכות מבוססות תמונה, תצוגה חיה בלחיצה אחת ותמיכה מרובת שפות הופכים את ההגדרה לפשוטה. עקיבות מלאה שומרת על איכות נעולה חזק בכל מכונת גלי הלחמה סלקטיבית.
מצב מודרך שלב אחר שלב, מזהה זרבובית אוטומטי, תיקון תמונה חכם, לוחות מחוונים בזמן אמת ומעבר CCD חי בלחצן אחד הופכים את הפעולה ללא מאמץ. תומך בסינית, אנגלית, יפנית, רוסית ועוד. MES מובנה, Wi-Fi, גישה מרחוק, התראות קוליות ואורות הניתנים להתאמה אישית שומרים על המפעילים בשליטה מלאה על מכונת הלחמת גלים לא מקוונת.
| מִפרָט
| מכונת הלחמת גל סלקטיבית מקוונת | ||||
| דֶגֶם | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| מודולרי מקוון | ספריי + חימום מראש והלחמה | ספריי + חימום + הלחמה | ספריי + חימום + הלחמה + הלחמה | ספריי + חימום + הלחמה + הלחמה + הלחמה |
| מערכת הלחמה | ||||
| כמות זרבובית | 1 | 1 | 2 | 3 |
| כמות סיר הלחמה | 1 סט | 1 סט | 2 סטים | 3 סטים |
| סיר כפול (אופציה) | N/a | אוֹפְּצִיָה | אוֹפְּצִיָה | אוֹפְּצִיָה |
| כוח סיר הלחמה | 2.35 קילוואט | 2.35 קילוואט | 4.70 קילוואט | 7.05 קילוואט |
| מערכת שטף | ||||
| מיכל אחסון שטף | 1L | 1L | 2L | 2L |
| תמיכה בשטף | אזעקת שטף, אוטומטית | |||
| זרבובית ריסוס | שסתום סילון של גרמניה (ריסוס ספוט וקו) 1 סט | |||
| גודל פיית ריסוס | 130um (אפשרות 180um, 210um) | |||
| מהירות ריסוס | 0~20 מ'מ/שנייה | |||
| מהירות תנועה של זרבובית ספריי | 0 ~ 400 מ'מ/שניות | |||
| מערכת חימום מראש | ||||
| מצב חימום מראש | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR |
| אזור חימום מראש | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| אזור חימום מוקדם | אוויר חם למעלה: 2, IR תחתון: 1 | |||
| כוח חימום מוקדם תחתון | מקסימום 12 קילוואט | |||
| כוח חימום מוקדם העליון | מקסימום 6 קילוואט | |||
| זמן חימום | כ-15 דקות (הגדרה 150℃) | |||
| מצב שליטה | PC+PLC | |||
| מערכת הובלה | ||||
| גודל PCB (עם מתקן) | 120*60~500*500 מ'מ | |||
| החלפת PCB | באינטרנט | |||
| פינוי עליון PCB | 120 מ'מ | |||
| גובה תחבורה | 900 ± 20 מ'מ | |||
| רוחב הובלה | 60~500 מ'מ | |||
| מידות: מ'מ | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| מִשׁקָל | כ: 800 ק'ג | כ: 1200 ק'ג | כ: 1300 ק'ג | כ: 1500 ק'ג |
| רשימת ציוד קו DIP
קו הייצור של DIP שלנו מציע כלים מתקדמים להרכבת PCB יעילה ומדויקת. קו DIP האוטומטי לחלוטין כולל קו הכנסת DIP למיקום מדויק של רכיבים, מעמיס גלים לכניסה חלקה של PCB, פורק גלים ליציאה בטוחה וקו רצועת הרכבה לבדיקות סופיות. קו ייצור PCB DIP איכותי זה מבטיח פעולה יציבה, הכנסת THT אמינה והרכבה חסכונית, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה מגביר את הפרודוקטיביות למשימות דרך חור.
| סרטון הצלחת לקוחות
לקוח וייטנאמי המספק מותג מצלמות מפורסם בעולם ביקר במפעל שלנו כדי לקבל את מכונת גלי ההלחמה הסלקטיבית החדשה שלהם. המהנדסים שלנו הריצו הדגמות חיות על הלוחות האמיתיים שלהם, הכשירו את הצוות שלהם בתכנות, כיול וטיפול יומיומי, ונתנו להם לצפות בפרקים מושלמים שנוצרים בזמן אמת על צג ה-CCD. הפגישה המעשית נתנה להם ביטחון של 100% להפעלה מהירה וחלקה חזרה הביתה והוכיחה את התמיכה הגלובלית האמיתית של ICT.
| שירות והדרכה מקצועיים
מהתקנה והפעלה סופית ועד תחזוקה ושדרוגים לכל החיים, ה-ICT מטפל בכל מקום בעולם. עשרים מהנדסים מסורים מטפלים בפריסת קו, כוונון תהליכים והדרכה מעמיקה - באתר או מרחוק. רכזות של חלקי חילוף ביבשות מרובות ותגובה של 24 שעות ביממה שומרים על מכונת הלחמת הגל Offline שלך בזמן פעילות שיא שנה אחר שנה.
| שבחי לקוחות
לקוחות מתלהבים מהמהנדסים הסבלניים והמומחים שלנו שמתאמנים ביסודיות בקבלה ובהפעלה. הם אוהבים את האופן שבו מכונת גלי ההלחמה הסלקטיבית מסמרת נקודות שטף, מחזיקה בגובה גל מושלם וחותכת פגמים עם הפקדים הפשוטים שלה. אריזה חסינת כדורים מגיעה ללא הרף בכל פעם, ותיקונים מרחוק באותו יום בתוספת תמיכה במהירות הבזק באתר הופכים את ה-ICT לשותף שהם אף פעם לא דואגים לגביו.
| אישורי תעשייה
כל מכונת גלי הלחמה סלקטיבית של ICT נושאת CE לבטיחות, RoHS לתאימות אקולוגית, ISO9001 לניהול איכות, ופטנטים מרובים על שסתומי סילון, משאבות וזיהוי לייזר. הסימנים המוכרים בכל העולם מוכיחים שאתה מקבל ביצועים בטוחים, ירוקים, חדשניים Select Offline Wave Soldering Machine שנבנו בסטנדרטים הגבוהים ביותר.
| אודות חברת ICT ומפעל
מאז 2012 גדלנו במהירות עם מו'פ פנימי מלא ומפעל חדיש בשטח של 12,000 מ'ר. 89 חברי צוות - כולל 20 מהנדסים - ושמונה סניפים משרתים למעלה מ-1,600 לקוחות ב-72 מדינות. בדיקה קפדנית ומערכות איכות מלאות מחזירות כל מכונת גלי הלחמה סלקטיבית, בעוד שפתרונות אמיתיים - תכנון, ציוד, הדרכה, אופטימיזציה - עוזרים ליצרני אלקטרוניקה ברחבי העולם לשלוט עם מכונת הלחמת גלים אופליין.
