| פרטי | מפרט |
|---|---|

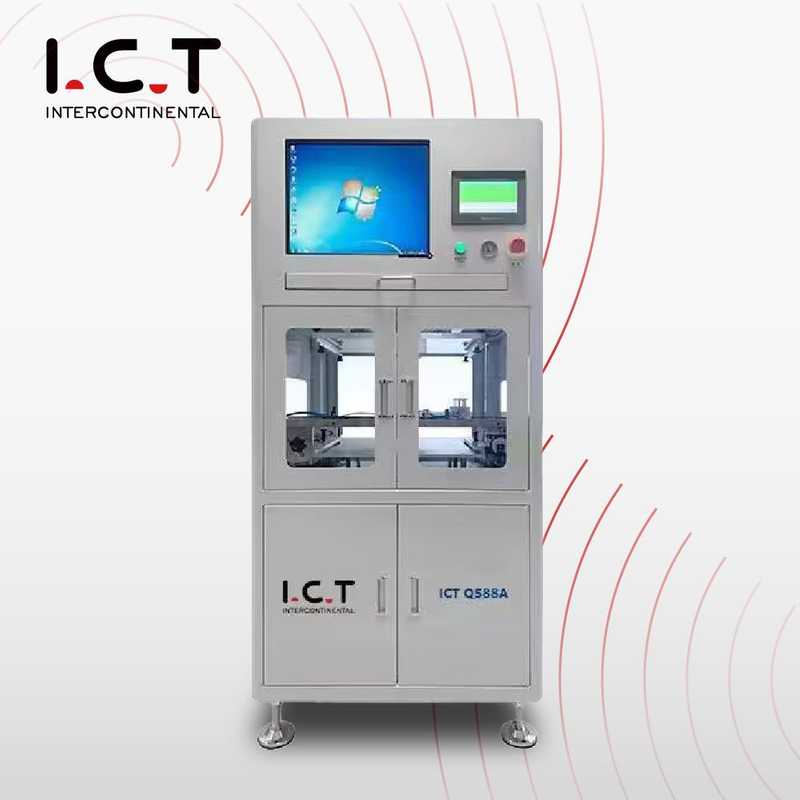

| דֶגֶם | ICT-Q588A |
| גודל PCB | 500 מ'מ x 350 מ'מ (סטנדרטי) |
| נקודות בדיקה | 256 נקודות (סטנדרטי), 1024 נקודות (אופציונלי) |
| מהירות מבחן | 0.5 שניות/1024 נקודות (פתוח/קצר) |
| 2ms ~ 40ms/צעד (בדיקת רכיבים) | |
| כרטיס החלפה | 128/יציאה |
| נקודות מבודדות | 10 שלבים לבדיקה, יכול לבודד אוטומטית |
| טווח בדיקה | התנגדות: 0.05 Ω ~ 100M Ω |
| קיבול: 1pf ~ 40MF | |
| השראות: 1μH ~ 50H | |
| דיודות: 0.1V ~ 9V | |
| דיודה זנר: 0.1V ~ 15V | |
| טרנזיסטור: רוויה VCE ב-3 מסופים | |
| FET: בדיקות שלושה טרמינלים עבור VDS, CDS, RD (מופעל) | |
| מקור אות | AC: 10mVpp ~ 10Vpp, DC: ±10mV ~ ±7.5V |
| תדירות בדיקה | AC: 100 ~ 100KHz |
| ספק כוח | AC: 220V, 50/60Hz, 3kW |
| לחץ אוויר | 3~6 ק'ג/סמ'ר |
| מֵמַד | 1000 מ'מ x 750 מ'מ x 1600 מ'מ |
| מִשׁקָל | כ. 350 ק'ג |
| מַעֲרֶכֶת הַפעָלָה | Win 7 (גרסה אנגלית) |
| מעבד | כפול ליבה 2.8 GHz ומעלה |
| זֵכֶר | 2 ג'יגה-בייט |
| דיסק קשיח | 1000 GB ומעלה |
| לְהַצִיג | מסך 19 אינץ' |
| מַדפֶּסֶת | מדפסת קבלות של Epson |
| הגנת אינפרא אדום | כֵּן |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
ICT מספקת פתרונות קו ייצור SMT מקיפים המכסים את תהליך ייצור האלקטרוניקה המלא מתחילתו ועד סופו. המערכות שלנו משלבות טיפול בלוח, הדפסת משחת הלחמה, מיקום רכיבים במהירות גבוהה, בדיקה, הלחמה חוזרת ואפשרויות גמישות לביטול לוח, לרבות מכונת ה-PCB Manual Depaneling Router עבור צורכי ייצור קטנים יותר. אנו תומכים בלקוחות בתכנון מלא של המפעל, בחירת ציוד, התקנה מקצועית, הדרכת מפעילים ואופטימיזציה מתמשכת. גישה זו מקצה לקצה מסייעת ליצרנים בתעשיות סמארטפונים, רכב, רפואה ואלקטרוניקה צריכה להשיג יעילות גבוהה יותר, איכות עקבית ויתרון תחרותי חזק בשוק של היום.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| פס ייצור PCB SMD | סוהר קו ייצור SMT מלא אוטומטי |
| מעמיס מגזינים SMT | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת הרכבה SMT | הרכבת רכיבים על גבי PCB במדויק. |
| תנור זרימה חוזרת של BGA | ממיס הלחמה ליצירת מפרקים מוצקים. |
| סרטון הצלחת לקוחות
בשנת 2026, ICT סיפקה בהצלחה קו ייצור SMT אוטומטי לחלוטין ללקוח בפורטוגל, המתמחה באלקטרוניקה לרכב, במיוחד אורות ובקרים לרכב. הקו, שכלל את בודק ה-ICT המקוון, היה משולב במלואו עם ציוד מפתח אחר כמו מכונות איסוף-ומקום, מערכות שבלונות ותנורי זרימה חוזרת. המהנדסים שלנו סיפקו התקנה והדרכה באתר, והבטיחו שהקו היה תפעולי ומוטב לייצור. הלקוח דיווח על שיפור משמעותי ביעילות הייצור ובבקרת האיכות, הודות לשילוב חלק של הבוחן בקו הייצור.
| תמיכה בשירות והדרכה
ICT מציעה פתרונות SMT בקו מלא המשלבים את כל המכונות בתהליך הייצור שלך, כולל -בודק ICT On line. המהנדסים שלנו מטפלים בהתקנה מלאה, כיול ואינטגרציה של כל הציוד, תוך הבטחת תקשורת חלקה וזרימת עבודה מיטבית. אנו גם מספקים הדרכה מעמיקה למפעילים שלך על תפעול המכונה, נהלי בדיקה ופתרון תקלות. עם תמיכה מרחוק 24/7, אנו מבטיחים שקו הייצור שלך פועל ביעילות, ממקסם את זמן הפעולה וממזער עיכובים.
| מה הלקוחות שלנו אומרים
בודק ה-ICT המקוון של ICT עזר בעקביות ללקוחות לשפר את יעילות הייצור שלהם ולהפחית את זמן ההשבתה. על ידי אוטומציה של בדיקות במעגל, המערכת משתלבת בצורה חלקה בקו הייצור, ומשפרת את מהירות הבדיקה והדיוק הכוללת. לקוחות מעריכים את הממשק הידידותי למשתמש, את האינטגרציה החלקה עם המערכות הקיימות ואת הביצועים האמינים של הבוחן, כל אלה תורמים להגברת הפרודוקטיביות ולהפחתת הפרעות תפעול.
| הסמכות ותקנים
בודק ה-ICT המקוון של ICT תואם לתקנים בינלאומיים, לרבות CE, RoHS ו-ISO9001, מה שמבטיח שהציוד שלנו עומד ברמות הגבוהות ביותר של בטיחות, איכות ואחריות סביבתית. אישורים אלה מאשרים שהציוד שלנו אמין, בטוח ותואם לתקנים רגולטוריים, ומספקים לך פתרון מהימן לצרכי בדיקת ה-PCB שלך.
| אודות חברת ICT ומפעל
עם למעלה מ-20 שנות ניסיון, ICT מתמחה במתן פתרונות SMT, DIP ו-Coating מלאים. צוות המהנדסים שלנו עובד בשיתוף פעולה הדוק עם לקוחות לתכנון, התקנה ואופטימיזציה של קווי הייצור שלהם. מהתקנת ציוד ועד לתמיכה טכנית שוטפת, אנו מבטיחים שכל מכונה פועלת בצורה חלקה ביחד. פתרונות הקו המלא שלנו עוזרים להפחית את זמן ההשבתה, להגביר את יעילות הייצור ולשפר את איכות המוצר, תוך תמיכה במפעלים ביותר מ-70 מדינות.
