X-7900
I.C.T
Semiconductor X Ray Inspection System
| כַּמוּת: | |
|---|---|
| ICT X-7900 מכונת בדיקת רנטגן PCB
ICT X-7900 היא מערכת AXI Off-line לבדיקת רנטגן למחצה בעלת ביצועים גבוהים שנבנתה עבור קווי SMT וקווי מוליכים למחצה התובעניים של היום. הוא מוצא במהירות חללים ב-BGA, הלחמה קרה, רכיבים סדוקים, בעיות בחיבור חוטים וחפצים זרים פנימיים. עם נתיבים ניתנים לתכנות CNC, תצפית הטיה של 60° וניתוח בועות במפתח אחד, המפעילים מקבלים תוצאות ברורות וניתנות לשחזור עם אימון מינימלי. מערכת בדיקת רנטגן זו מספקת הגדלה של מערכת פי 1000 וקרינה מתחת ל-1 µSv/h, מה שהופך אותה לחזקה ובטוחה במיוחד לשימוש יומיומי במפעל.
| תכונה

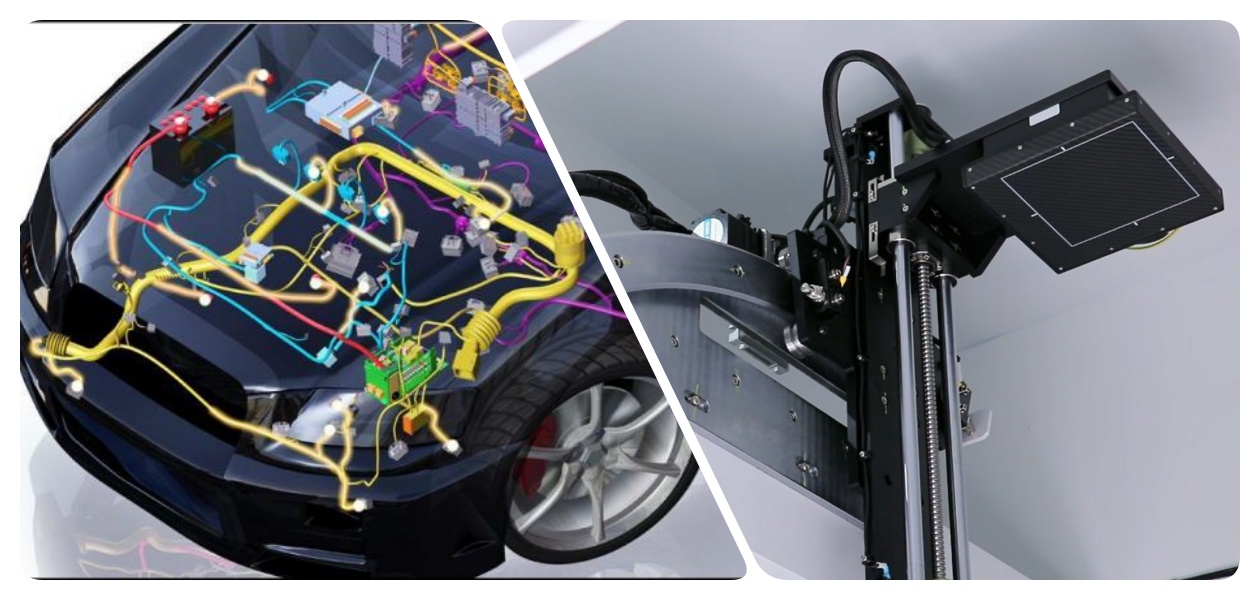

הלב של מערכת בדיקת רנטגן זו הוא גלאי הפאנל השטוח הדיגיטלי ברזולוציה גבוהה וצינור רנטגן סגור של Hamamatsu היפני. תיקון תמונה בזמן אמת ומצבי רווח מרובים מייצרים תמונות חדות של 1536×1536 פיקסלים החושפות את כדורי ההלחמה הקטנים ביותר ואת פגמי חוטי הזהב. חיישני טמפרטורה מובנים וקירור פסיבי שומרים על יציבות ביצועים גם במהלך ריצות אצווה ארוכות. היצרנים מסתמכים על מערכת בדיקת רנטגן של מוליכים למחצה זו עבור בקרת איכות אפס בריחה בייצור LED, IC וייצור מכשירי חשמל.

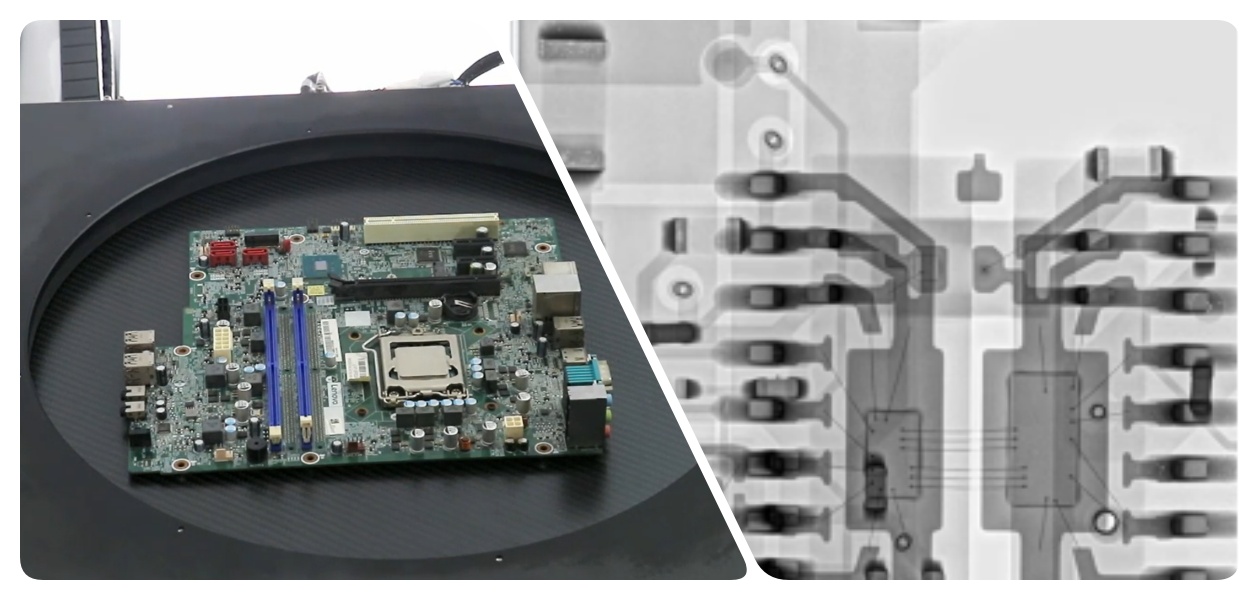

תכנת פעם אחת ואפשר למערכת בדיקת רנטגן לסרוק מאות לוחות באופן אוטומטי באמצעות מצבי CNC או מערך. תכנות לחיצת עכבר והגנה נגד התנגשות הופכים את ההגדרה למהירה ובטוחה. הבמה נעה בצורה חלקה בכיווני X, Y ו-Z בעוד הגלאי נוטה עד 60°. מערכת בדיקת AXI Off-line Semiconductor X Ray היא מושלמת למפעלי PCBA, סוללות ואלקטרוניקה בנפח גבוה, שזקוקים למהירות מבלי להקריב את הדיוק.

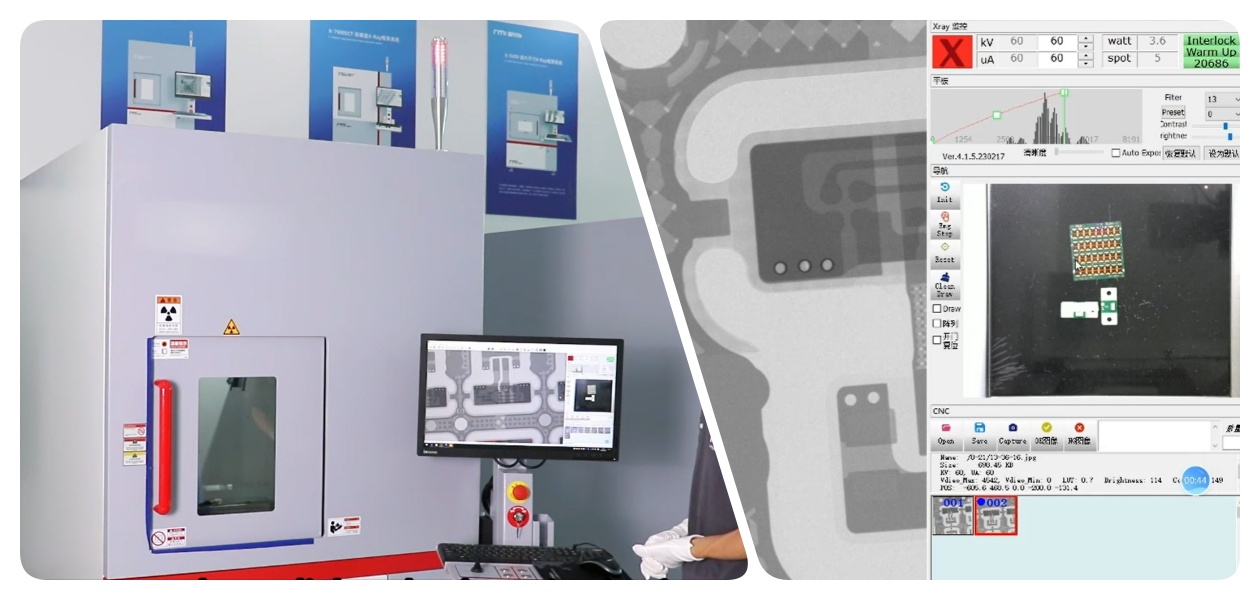

לחץ על כפתור בודד ומערכת בדיקת ה-X Ray מודדת באופן מיידי את גודל הבועות, אחוז הריק וגובה הטיפוס של הלחמה. הדמיית צבע משפרת את הנראות כך שהמהנדסים מזהים בעיות מיד. בשילוב עם בקרת ג'ויסטיק מדויקת וניווט ויזואלי, תכונה זו הופכת בדיקות מורכבות להחלטות פשוטות של מעבר/נכשל. יצרניות אלקטרוניקה ברחבי העולם משתמשות במכונת בדיקת רנטגן זו כדי לעמוד בתקני IPC מחמירים ואיכות לקוחות בכל משמרת.
| מִפרָט
| פָּרִיט | דֶגֶם | ICT X-7900 |
| צינור רנטגן | סוּג | מקור רנטגן של מיקרופוקוס מטרה רפלקטיבית סגורה |
| מֶתַח | 130kV | |
| זרם חשמלי | 300uA | |
| גודל נקודת מוקד | 3 מיקרומטר | |
| הספק כניסה מקסימלי | 39W | |
| זווית קרן רנטגן (קונוס) | 105 מעלות | |
| מרחק ממוקד לאובייקט | 10 מ'מ | |
| פאנל שטוח | אזור הדמיה | 160 מ'מ*160 מ'מ |
| גודל יחידה רגיש לאור | 85 מיקרומטר | |
| הַחְלָטָה | 1644*1648 פיקסלים | |
| זווית הטיה של גלאי | 0-60 מעלות | |
| קצב מסגרת תמונה (1×1) | 30 פריימים לשנייה | |
| פּלַטפוֹרמָה | מקסימום גודל טעינה | 540 מ'מ * 540 מ'מ |
| מקסימום אזור בדיקה | 510 מ'מ * 510 מ'מ | |
| מקסימום משקל טעינה | 10 ק'ג | |
| סיבוב פלטפורמה | סיבוב פלטפורמה ב-360 מעלות (אופציונלי) | |
| מְכוֹנָה | יריעת עופרת פנימית | צלחת עופרת בעובי 5 מ'מ (קרינת בידוד) |
| מֵמַד | 1110 מ'מ (L)*1350 מ'מ (W)*2000 מ'מ (H) | |
| מִשׁקָל | 1050 ק'ג | |
| מַחשֵׁב | מסך LCD רחב 24 אינץ'/מעבד I5/4G זיכרון/דיסק קשיח 250G | |
| כּוֹחַ | AC110/220V, 10A, 1300W |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
קו ייצור PCBA באיכות גבוהה כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| סיפור הצלחת הלקוח
צפו במערכת בדיקת ה-X-7900 X Ray של ICT בפעולה אמיתית של המפעל. הסרטון נפתח בהליכה חיצונית מלאה, ואז צולל פנימה כדי להראות את שפופרת ה-Hamamatsu הפרימיום והגלאי הדיגיטלי. לאחר מכן, הוא מדגים סריקה חיה: בדיקת אצווה אוטומטית של לוחות PCBA, מדידת בועות מיידית ותצוגות הטיה חלקות של 60 מעלות של מפרקי הלחמה של BGA. מהנדסים מדגישים כיצד תכנות מהיר והדמיה ברורה חותכים את שיעורי הבריחה של פגמים במעל 35% תוך שמירה על הפעלת הקו בצורה חלקה.
| הכשרה ותמיכה מקצועית
ICT מספק תמיכה מלאה לכל החיים עבור כל מערכת בדיקת רנטגן. המהנדסים שלנו מטפלים בהתקנה, כיול והדרכת מפעילים באתר תוך שימוש בשיעורים פשוטים שלב אחר שלב. אבחון מרחוק ושירות חלקי חילוף 24 שעות ביממה ממזערים את זמן ההשבתה. תכניות תחזוקה מונעות רגילות בתוספת שדרוגי תוכנה בחינם שומרים על ביצועי המכונה שלך כמו חדש. עם מרכזי שירות ברחבי העולם, העזרה היא תמיד במרחק שיחה - מה שמבטיח שההשקעה שלך מספקת ערך שנה אחר שנה.
| שבחי לקוחות
לקוחות אוהבים כמה מהר המהנדסים שלנו פותרים בעיות ומאמנים את הצוותים שלהם. הם מתלהבים מאיכות הבנייה היציבה והתמונות הצלולות של מערכת בדיקת ה-X Ray. אריזת יצוא בטוחה וללא נזקים ותגובות מהירות לשאלות זוכות לביקורות קבועות של חמישה כוכבים. רבים אומרים שהביצועים האמינים והתמיכה הידידותית הופכים את ה-ICT לשותף הבחירה לטווח ארוך.
| ההסמכה שלנו
כל מערכת בדיקת קרני רנטגן ICT נושאת CE, RoHS, ISO9001, ריבוי פטנטים ואישור קרינה AERB. סימנים המוכרים בעולם מוכיחים את המחויבות שלנו לבטיחות, לתקנים סביבתיים ולחדשנות מתמשכת. מפעלים באירופה, אמריקה ואסיה סומכים על תעודות אלה כאשר הם מאשרים ציוד חדש לקווים שלהם. אתה יכול להתקין ולהפעיל בביטחון מוחלט.
| אודותינו ומפעל
מאז 2012, ה-ICT צמח במהירות עם קמפוס המו'פ והייצור שלנו בגודל 12,000 מ'ר בדונגגוואן, סין. כמעט 90 עובדים ו-20 מהנדסים מתכננים, בונים ובודקים כל מכונה תחת מערכות איכות קפדניות. אנו כבר משרתים למעלה מ-1,600 לקוחות ב-72 מדינות עם פתרונות SMT מלאים במפעל. כשאתה בוחר ב-ICT, אתה שותף למנהיג עולמי מוכח המתמקד בהצלחתך.
