NPM-W2S |Panasonic Cheap Automatic Smt Pick And Place Machine for Sheets מיצרן סין

Panasonic NPM-W2S מכונת בחירה ומקום אוטומטית זולה ליריעות

מבוא

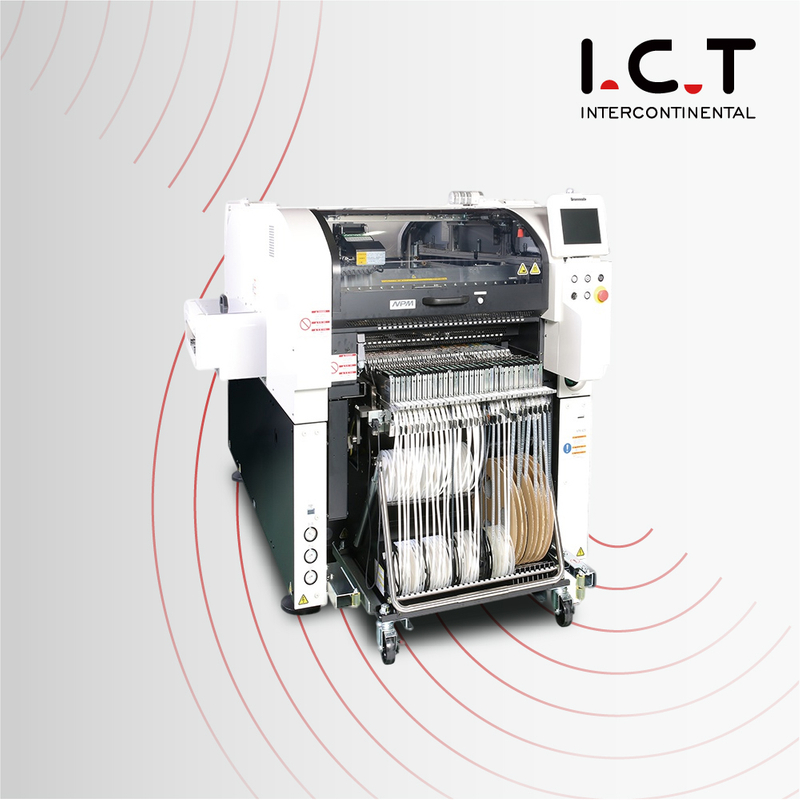

Panasonic NPM-W2S

ה NPM-W2S עם קרן בודדת גמישה במיוחד הוא פתרון מיקום אידיאלי עבור יצרנים שמעריכים זמן התקנה ושינוי מופחת על פני נפח... בתקופה שבה גדלי המגרש שלך הולכים וקטנים, הלקוחות צריכים להדק את השליטה על העבודה בתהליך, לתזמן יותר ביעילות ולהרחיב את קיבולת ההזנה.צורך זה הוא הנחת היסוד מאחורי NPM-W2S.ה-NPM-W2S מבוסס על פלטפורמת NPM-W2, אך עם הפשטות של שימוש בקורה אחת כדי לגשת לכל 120 כניסות ה-8 מ'מ לגמישות מוגברת, עם תפוקה של 38,500 CPH ודיוק של 30um.

ה-NPM-W2S מאפשר ללקוח להרשות לעצמו יותר פלטפורמות בכל קו כדי להגדיל את קיבולת ההזנה הזמינה להגדרות נפוצות ולהקטין את ההחלפה.ה-NPM-W2S גם מייצר מגבר קו במחיר סביר בתחילת או בסופו של קו NPM קיים.

מכונת פיק אנד פלייס של פנסוניק

חולק יכולות חופפות של NPM-W2, כאשר אחת משתי הקורות הוסרה
תפוקה גבוהה של עד 38.5k CPH, כמו גם יכולת צורה מוזרה עם תמיכה בהזנת מקל ניתנת לערום, כוח מיקום של 100N ותאורת Pin-in-Paste
יכולת החלפה יעילה של 3.5 דקות לכל מודול באמצעות פונקציות אוטומטיות
עקוב אחר מעקב מרמת הזמנה עבודה לרמת התייחסות לשליטה מלאה במסלול
טכנולוגיית מצלמה עטורת פרסים ממזגת יישור רכיבים, עובי שבב ובדיקת 3D coplanarity במעבר אחד כדי להבטיח פרודוקטיביות ואיכות גבוהה

מזהה דגם	NPM-W2S
מספר דגם.	NM-EJM5E
מידות PCB (מ'מ) *	מסלול יחיד הרכבה אצווה: L 50 x W 50 ~ L 750 x W 550 הרכבה דו-מצבית: L 50 x W 50 ~ L 350 x W 550 [*1]
מידות PCB (מ'מ) *	דו נתיב העברה כפולה (אצווה): L 50 × W 50 ~ L 750 × W 260 העברה כפולה (2 מצבים): L 50 × W 50 ~ L 350 × W 260 העברה בודדת (אצווה): L 50 × W 50 ~ L 750 × W 510 העברה בודדת (2 מצבים): L 50 × W 50 ~ L 350 × W 510 [*1]
מקור חשמלי	3-פאזי AC 200, 220, 380, 400, 420, 480 V 2.8 kVA
מקור פניאומטי *	0.5 MPa, 200 ליטר לדקה (ANR) [*2]
מידות (מ'מ) *	W 1,280 [3] × D 2,332 [4] × H 1,444 [5] [2]
מסה	2,470 ק'ג (רק לגוף הראשי: זה משתנה בהתאם לתצורת האופציה)

* ערכים כגון מהירות מקסימלית עשויים להשתנות בהתאם לתנאי ההפעלה.
* נא ליצור קשר עם I.C.T לפרטים.

שאלות נפוצות:

ש: כמה עולה קו SMT?

העלות של קו ייצור SMT (Surface Mount Technology) עשויה להשתנות משמעותית בהתבסס על מספר גורמים, כולל המורכבות של תהליך ההרכבה, רמת האוטומציה, מספר וסוגי המכונות בהן נעשה שימוש (למשל, מדפסת שבלונה, בחירה ובחירה. מקום מכונה, תנור זרימה חוזרת) ונפח הייצור.קווי SMT יכולים לנוע בין עשרות אלפי למיליוני דולרים.חיוני להתייעץ עם ספקי ציוד ויצרנים כדי לקבל תמחור ספציפי המותאם לצרכי הייצור שלך.

ש: מה השם של מכונת פיק והמקום?

מכונות בחירה ומקום מיוצרות על ידי חברות שונות, וישנם דגמים רבים ושונים.כמה יצרנים ידועים של מכונות בחירה ומקום כוללים את Yamaha, JUKI, Siemens, Panasonic, Mycronic ו-Assembleon (כיום חלק מ-Kulicke & Soffa).כל אחד מהיצרנים הללו מציע מספר דגמים עם תכונות ויכולות משתנות.

ש: מהו רובוט בחירה ומקום להצבת רכיבי PCB?

רובוט איסוף-ומקום, שתוכנן במיוחד להצבת רכיבי PCB (מעגלים מודפסים), הוא מערכת רובוטית אוטומטית שיכולה לאסוף במדויק רכיבים אלקטרוניים ממזינים או מגשים ולהציב אותם על גבי ה-PCB במהלך תהליך ההרכבה.רובוטים אלה נמצאים בשימוש נפוץ בקווי ייצור SMT (Surface Mount Technology) כדי לשפר את היעילות והדיוק בהצבת הרכיבים.הם יכולים לעבוד לצד או להחליף מכונות בחירה ומקום מסורתיות, בהתאם לדרישות הייצור.
