NPM-W2S
I.C.T
| כַּמוּת: | |
|---|---|

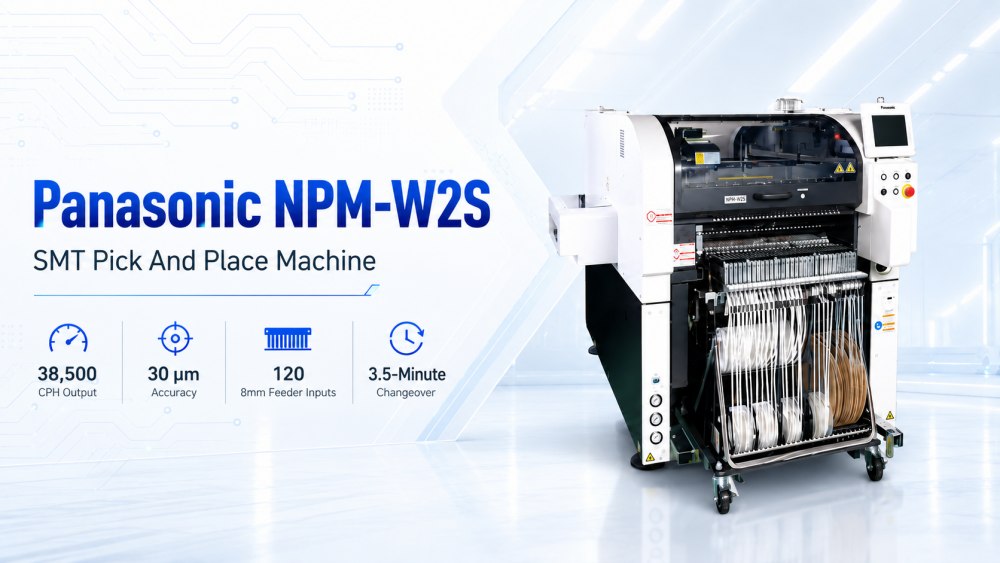

ה-NPM-W2S Panasonic Smt Pick And Place Machine נבנה עבור מפעלים הזקוקים לייצור SMT גמיש עם זמן הגדרה קצר יותר. הוא משתמש בפלטפורמת NPM-W2, אך מאמצת מבנה קרן יחיד פשוט יותר כדי להקל על הרחבת הקו וניהולו. מכונה זו שימושית כאשר קבוצות מוצרים הופכות קטנות יותר והמפעל זקוק למעבר מהיר יותר בין עבודות. הוא תומך בכל 120 כניסות ההזנה של 8 מ'מ, עם פלט של עד 38,500 CPH ודיוק מיקום של 30 מיקרומטר. עבור יצרנים הזקוקים למכונת smt פנסוניק במחיר סביר עבור עבודות SMT נפוצות, NPM-W2S נותן איזון מעשי של מהירות, גמישות, קיבולת הזנה ובקרת ייצור.
ה-NPM-W2S מבוסס על פלטפורמת NPM-W2, אך הוא משתמש במבנה קרן יחיד להגדרת ייצור פשוטה וגמישה יותר. עיצוב זה שימושי עבור לקוחות שרוצים יותר פלטפורמות בקו אחד מבלי להפוך את הקו כולו ליקר מדי או מורכב מדי. זה יכול לעזור להגדיל את קיבולת הזנה זמינה עבור הגדרות נפוצות ולהפחית את לחץ ההחלפה. עבור מפעלים המייצרים דגמים רבים במגרשים קטנים יותר, זהו כיוון מעשי מאוד. במקום לחכות לסיום מערך אחד גדול, הצוות יכול לארגן ייצור עם יותר גמישות. זה הופך את Panasonic Pick and Place Machine מתאים לייצור SMT מודרני במיקס גבוה.
NPM-W2S תומך בהחלפה יעילה, עם יכולת החלפה של 3.5 דקות לכל מודול באמצעות פונקציות אוטומטיות. בייצור SMT, זמן ההחלפה יכול לאכול בשקט הרבה מהקיבולת היומית, במיוחד כאשר למפעל יש דגמי מוצרים רבים. מעבר מהיר יותר עוזר למפעילים לעבור מעבודה אחת לאחרת עם פחות המתנה ופחות צעדים ידניים חוזרים ונשנים. זה חשוב ללקוחות שנפח ההזמנות שלהם לא תמיד גדול, אבל מגוון המוצרים גבוה. מכונת בחירה אוטומטית טובה לא צריכה לפעול מהר רק במהלך הייצור. זה אמור גם לעזור למפעל להפעיל מחדש במהירות לאחר כל החלפת מוצר.
ה-NPM-W2S יכול להגיע עד 38,500 CPH ומציע דיוק מיקום של 30 מיקרומטר. הוא תומך גם ביכולת של צורה מוזרה עם תמיכת הזנת מקל הניתנת לערמה, כוח מיקום של 100N ותאורת Pin-in-Paste. פונקציות אלו מסייעות למכונה להתמודד עם יותר מהצבת שבבים פשוטה. זה יכול לתמוך בדרישות ייצור SMT שונות כאשר ה-PCB כולל רכיבים מעורבים או צרכי הרכבה מיוחדים. עבור מכונת בחירה אוטומטית ליריעות, הרכבה יציבה ותמיכה טובה ברכיבים חשובים מכיוון שהייצור חייב להישאר חלק בעבודות שונות. זה נותן למפעלים יותר חופש בתכנון לוחות זמנים יומיים ושינויים עתידיים במוצר.
ה-NPM-W2S תומך במעקב ומעקב מרמת הזמנת העבודה לרמת הייחוס, ומסייע למפעל לנהל את בקרת המסלול בצורה ברורה יותר. זה שימושי עבור צוותי ייצור שזקוקים לרישומי תהליכים טובים יותר, בדיקת איכות וניהול אצווה. בייצור אלקטרוניקה מודרני, העקיבות הופכת חשובה יותר מכיוון שלקוחות רוצים לדעת היכן קורות בעיות וכיצד למנוע אותן. כאשר נתוני מיקום מקושרים לתהליך ה-SMT המלא, המהנדסים יכולים לבדוק את היסטוריית הייצור ביתר קלות. זה עוזר לשפר את בקרת האיכות והופך את הקו כולו לפחות תלוי בניחושים. עבור מפעלים הגדלים במהירות, העקיבות אינה מפוארת; זה הכרחי.
המכונה משתמשת בטכנולוגיית מצלמות Panasonic המשלבת יישור רכיבים, בדיקת עובי שבב ובדיקת 3D coplanarity במעבר אחד. זה עוזר לשפר את הפרודוקטיביות והאיכות מכיוון שהמכונה יכולה לבדוק תנאי מפתח של רכיבים במהלך תהליך ההצבה. זיהוי טוב יותר מפחית את הסיכון להרכבה לקויה, גובה שגוי או מיקום רכיב לא יציב. עבור לוחות עם חלקים קטנים ורכיבים מעורבים, פונקציה זו עוזרת לשמור על מיקום עקבי יותר. ה-NPM-W2S Panasonic Smt Pick And Place Machine לא מתמקד רק בפלט. זה גם תומך בבקרת איכות לפני שפגמים עוברים להלחמה חוזרת ובדיקה מאוחרת יותר.
| מִפרָט
חולק יכולות חופפות של NPM-W2, כאשר אחת משתי הקורות הוסרה
תפוקה גבוהה של עד 38.5k CPH, כמו גם יכולת צורה מוזרה עם תמיכה בהזנת מקל ניתנת לערום, כוח מיקום של 100N ותאורת Pin-in-Paste
יכולת החלפה יעילה של 3.5 דקות לכל מודול באמצעות פונקציות אוטומטיות
עקוב אחר מעקב מרמת הזמנה עבודה לרמת התייחסות לשליטה מלאה במסלול
טכנולוגיית מצלמה עטורת פרסים ממזגת יישור רכיבים, עובי שבב ובדיקת 3D coplanarity למעבר אחד כדי להבטיח פרודוקטיביות ואיכות גבוהה
| מזהה | NPM-W2S |
|---|---|
| דגם מס' דגם | NM-EJM5E |
| PCB מידות (מ'מ) * | הרכבה אצווה חד מסלולית : L 50 x W 50 ~ L 750 x W 550 הרכבה דו-מצבית: L 50 x W 50 ~ L 350 x W 550 [*1] |
| מידות PCB (מ'מ) * | העברה דו מסלולית כפולה (אצווה): L 50 × W 50 ~ L 750 × W 260 העברה כפולה (2 מצבים): L 50 × W 50 ~ L 350 × W 260 העברה יחידה (אצווה): L 50 × W 50 ~ L 750 × W 510 L 5 × L 50 עמדה: L 5 ~ L 510 [*1] |
| מקור חשמלי | 3-פאזי AC 200, 220, 380, 400, 420, 480 V 2.8 kVA |
| מקור פניאומטי * | 0.5 MPa, 200 ליטר לדקה (ANR) [*2] |
| מידות (מ'מ) * | W 1,280 [*3] × D 2,332 [*4] × H 1,444 [*5] [*2] |
| מסה | 2,470 ק'ג (רק לגוף הראשי: זה משתנה בהתאם לתצורת האופציה) |
* ערכים כגון מהירות מקסימלית עשויים להשתנות בהתאם לתנאי ההפעלה.
* נא ליצור קשר עם ICT לפרטים.
| רשימת ציוד קו SMT
ניתן להשתמש ב-NPM-W2S Panasonic Smt Pick And Place Machine בתוך קו ייצור SMT שלם. ICT יכול לספק מעמיס SMT, מדפסת שבלונות אוטומטית, מכונת SPI, מסוע PCB, מכונת מיקום, תנור זרימה חוזרת מסדרת Lyra, מכונת בדיקת AOI, נתב PCB, מכונת ניקוי PCBA ופרק. מכונות אלו מכסות את התהליך המלא מטעינת PCB, הדפסת משחת הלחמה, בדיקת הדבקה, הרכבת רכיבים, הלחמה חוזרת, בדיקה אופטית, הפרדת לוח, ניקוי ופריקה סופית. לייצור במיקס גבוה, יש לתכנן את הקו המלא בקפידה מכיוון שמהירות המעבר תלויה ביותר מתחנה אחת. התאמת קווים טובה עוזרת למפעל להפוך את פונקציות המכונה לתפוקת ייצור אמיתית.
