| מפקח ציפוי ICT SMT AOI
מכונת הבדיקה האופטית SMT Aoi, דגם AI-5146C, מיועדת לבדיקת ציפוי קונפורמלי בייצור PCB. הוא מצלם תמונות לוח בזמן אמת באמצעות מצלמה תעשייתית צבעונית בעלת דיוק גבוה ומיישם אלגוריתמים של Convolution Neural Network כדי לעבד אותן. זה מאפשר שיפוט מושכל של פגמים כמו ציפוי מוגזם או לא מספיק, בועות וחומרים זרים. כמכונת בדיקה אופטית אוטומטית ל-PCB, היא נועלת את גבולות הציפוי באופן אוטומטי ומזהה אזורים מבלי לעצור את הלוח. הוא תומך במספר תצורות, כולל לוח שלם ובדיקות דו-צדדיות, מה שהופך אותו לאידיאלי עבור תהליכי SMT ו-DIP. עם מקורות אור UV, הוא מבדיל בבירור דבק המכיל זרחן. תכונות מעקב אחר נתונים, כגון אזעקות SPC ואחסון LOG, מבטיחות בקרת איכות. מכונת בדיקה אופטית SMT Aoi מגבירה את היעילות במפעלים מודרניים.
| תכונה
אלגוריתם למידה עמוקה
מכונת הבדיקה האופטית SMT Aoi משתמשת בלמידה עמוקה מתקדמת כדי לייעל נתונים גדולים ולאפשר תכנות מינימליסטי. הוא מזהה רכיבים ומפרקי הלחמה בלחיצה אחת, ומצמצם את זמן התכנות ואזעקות שווא בהשוואה לשיטות המסורתיות. מערכת חכמה זו נותנת מענה לאתגרים מרכזיים בבדיקה תעשייתית, ומבטיחה דיוק גבוה עבור פגמי ציפוי. משתמשים יכולים להחליף מקורות אור כדי לזהות בעיות DIP, SMT והלחמה בצורה חלקה. כמכונת pcb aoi אוטומטית, היא תומכת בלוחות רב-ב-1 ובדגמים מעורבים, מה שהופך אותו לרב-תכליתי עבור גדלי PCB שונים עד 510x460 מ'מ.

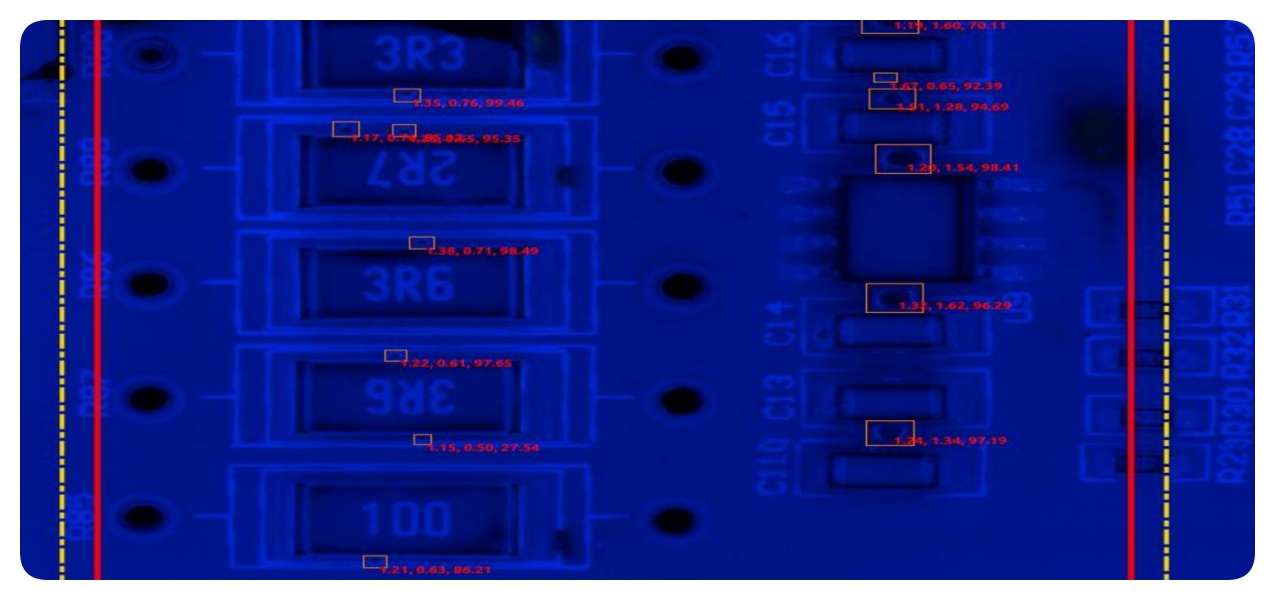

זיהוי בועות וחפצים זרים
מצויד באלגוריתמים מיוחדים, מכונת הבדיקה האופטית SMT Aoi מזהה בצורה חכמה בועות עד 0.05 מ'מ וחפצים זרים כמו קווצות שיער באזורים ממוקדים. הוא מדמיין ערכי בועות ומפיק מדידות רוחב מרובות עבור דבק, כולל ממוצע, מינימום ומקסימום. תכונה זו מתקנת את בדיקות הציפוי ומונעת מפגמים להשפיע על המוצרים הסופיים. ניתן לחסום אזורים ללא ציפוי באמצעות מסגרות צורה כדי למנוע תוצאות שגויות, ולשפר את דיוק הזיהוי ללא עומס עבודה נוסף.

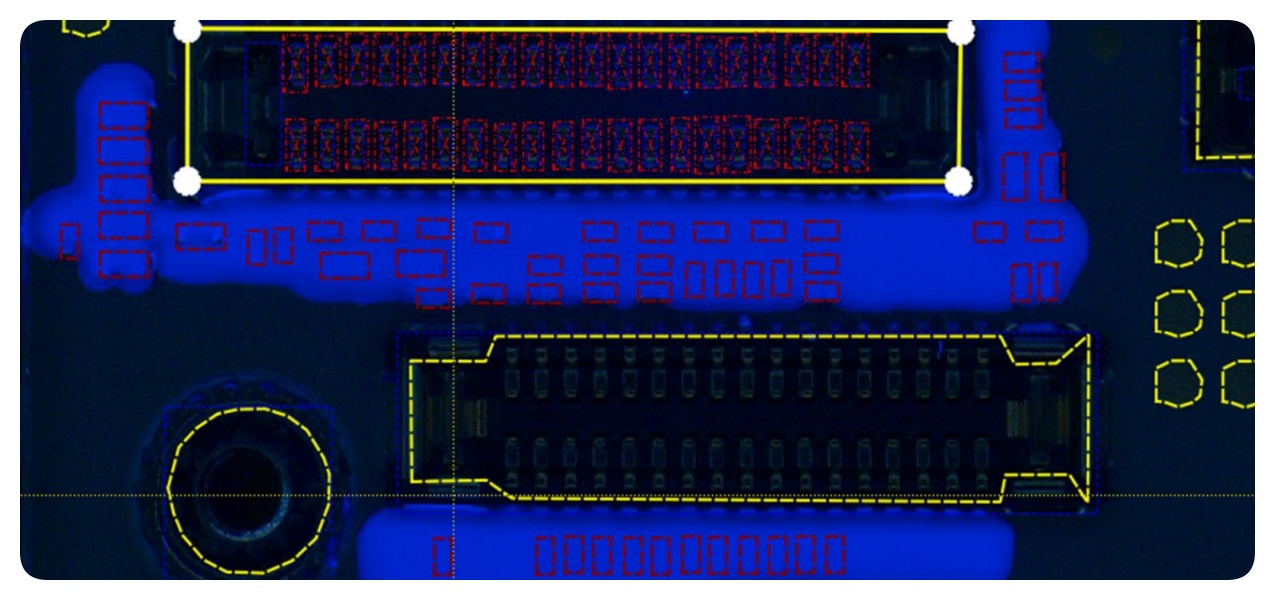

תכנות ותצורות גמישות
התכנות פשוט ומהיר, לוקח רק 10-15 דקות עבור מכונת הבדיקה האופטית SMT Aoi. הוא מציע אפשרויות לא מקוונות ומקוונות, עם בחירת אזור אוטומטית ושינויים של פרמטר מפתח אחד. תמיכה בזיהוי סיבוב ודילוג על סימן רע מוסיפה גמישות. מצבים מרובים מאפשרים בדיקה של ציפויים, פגמי SMT ו-DIP על ידי החלפת אורות. מדידת עובי דבק אופציונלית מספקת נתונים ספציפיים לנקודה עבור שטוחות הלוח כולו.
יכולת בדיקה חזקה
מכונת הבדיקה האופטית SMT Aoi פועלת ב-0.23 שניות לכל FOV, מבצעת בדיקות מבלי לעצור את זרימת הלוח. הוא משתמש בנורות UV ולבנים עבור נראות ברורה של פגמים, תומך בלוחות גדולים עד 690x460 מ'מ. נהגי סרוו AC מבטיחים תנועה מדויקת עם דיוק של 0.01 מ'מ, ומטפלים במשקלי PCB של עד 3 ק'ג.
| מִפרָט
| דֶגֶם | ICT Coating Online AOI AI-5146C | ICT Coating Online AOI AI-5146CW |
| FOV | 15um@36*30mm (סטנדרטי), 10um@24*20mm 15um@45x45mm, 10um@40*30mm | 21.5um@52.6*44 מ'מ (סטנדרטי), 15um@36*30mm/12MP:10um@40*30mm 15um@60*45mm |
| הַחְלָטָה | 15um (סטנדרטי), 10um | 21.5um (סטנדרטי) /15um /10um |
| מַצלֵמָה | מצלמה צדדית 12M | מצלמת צד כפולה 5M |
| מהירות בדיקה | 0.23 שניות/FOV |
| גובה PCB | למעלה: 25 מ'מ, תחתון: 80 מ'מ | למעלה: 75 מ'מ, תחתון: 70 מ'מ |
| עובי PCB | 0.3 ~ 6.0 מ'מ |
| PCB Edge | 3.0 מ'מ |
| עיוות PCB | ±3.0 מ'מ |
| משקל PCB | מקסימום: 10 ק'ג |
| גובה מסוע | 900 ± 20 מ'מ |
| עם התאמה | ידני ואוטומטי |
| כיוון מסוע | L ~R או R ~L |
| כּוֹחַ | AC220 50/60Hz,5A |
| כוח מדורג | 380W | 570W |
| תִקשׁוֹרֶת | SMEMA |
| מִשׁקָל | 750 ק'ג | 890 ק'ג |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| קו ציפוי רשימת ציוד
קו ציפוי ה-PCBA שלנו מציע כלים מתקדמים להגנת לוח יעיל ומדויק. קו הציפוי האוטומטי לחלוטין כולל מכונת ציפוי סלקטיבית ליישום מדויק, תנור אשפרה לגימורים עמידים, AOI לבדיקות איכות, הרמה וסנפר לטיפול חלק ומערכת מסועים לייצור חלק.
קו ציפוי PCBA איכותי זה מבטיח פעולה יציבה, ציפוי אמין אטום לאבק, עמיד למים וחסין פיצוץ, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה משפר את הפרודוקטיביות למשימות ציפוי מגן.
| שם המוצר | ייעוד בקו ציפוי PCBA |
מכונת ציפוי | מחיל ציפוי מגן מדויק על לוחות מעגלים להגנה אטומה בפני אבק, עמיד למים והגנה מפני פיצוץ. |
ריפוי תנור | מקשה ציפויים עם אור IR או UV, מבטיח הגנה עמידה וחזקה. |
מַסוֹעַ | מעביר מעגלים בצורה חלקה דרך קו הציפוי לעיבוד יעיל. |
מטעין ופרק | מספק ומאחסן PCB עבור קו הייצור, מבטיח קלט ופלט חלקים. |
| ציפוי קונפורמי AOI | בודק את איכות הציפוי ומזהה פגמים כדי להבטיח סטנדרטים גבוהים. |
| סרטון הצלחת לקוחות
בפרויקט שנערך לאחרונה, הותקן קו ציפוי דו-צדדי שלנו עם מסוע חוזר עבור לקוח בייצור אלקטרוניקה. הסרטון מציג את זרימת העבודה המלאה מהמעלית לפרוק, כולל מכונות כמו מעמיס ציפוי, ציפוי, מעלית, ציפוי AOI, תנור ריפוי IR, מסוע בורר, סנפיר ופרק. הקו כולל החזר מתקן תחתון לטיפול יעיל וסריקת ברקוד לאורך כל הדרך. זה מזהה אוטומטית את הצדדים העליונים והתחתונים של PCB, וקורא לתוכניות הנכונות לייצור חלק. הגדרה זו שיפרה את התפוקה של הלקוח על ידי הבטחת ציפוי מדויק וזיהוי פגמים מהיר באמצעות מכונת הבדיקה האופטית SMT Aoi שלנו, הפחתת עיבוד מחדש ושיפור האיכות הכוללת בתהליך הרכבת ה-PCB שלהם. בפרויקט האחרון, קו הציפוי הדו-צדדי שלנו עם מסוע חוזר הותקן עבור לקוח בייצור אלקטרוניקה. הסרטון מציג את זרימת העבודה המלאה מהמעלית לפרוק, כולל מכונות כמו מעמיס ציפוי, ציפוי, מעלית, ציפוי AOI, תנור ריפוי IR, מסוע בורר, סנפיר ופרק. הקו כולל החזר מתקן תחתון לטיפול יעיל וסריקת ברקוד לאורך כל הדרך. זה מזהה אוטומטית את הצדדים העליונים והתחתונים של PCB, וקורא לתוכניות הנכונות לייצור חלק. הגדרה זו שיפרה את התפוקה של הלקוח על ידי הבטחת ציפוי מדויק וזיהוי פגמים מהיר באמצעות מכונת הבדיקה האופטית SMT Aoi שלנו, הפחתת עיבוד חוזר ושיפור האיכות הכוללת בתהליך הרכבת ה-PCB שלהם.
| תמיכה בשירות והדרכה
ICT מספקת שירות לאחר מכירה מקיף והדרכה עבור מכונת הבדיקה האופטית SMT Aoi. הצוות שלנו מציע התקנה באתר, איתור באגים מרחוק ותחזוקה שוטפת כדי לשמור על פעילות חלקה של הציוד. תוכניות ההדרכה מכסות תפעול, תכנות ופתרון בעיות, המותאמות לצרכי המשתמש. עם מרכזי שירות גלובליים, אנו מבטיחים מענה מהיר לבעיות, תוך צמצום זמן השבתה. זה כולל עדכוני תוכנה ואספקת חלקי חילוף, המסייעים ללקוחות לייעל את הייצור ולהשיג אמינות ארוכת טווח.
| ביקורות לקוחות
לקוחות משבחים את המהנדסים שלנו על המומחיות שלהם ופתרון בעיות מהיר במהלך התקנות. הם מעריכים את מכונת הבדיקה האופטית SMT Aoi על הדיוק וקלות השימוש שלה. רבים מדגישים את האריזה המאובטחת והמשלוח המהיר שלנו שמונעים נזק. תשובות מהירות לשאילתות בונות אמון ויעילות בשותפויות.
| הסמכות ותקנים
ICT מחזיקה באישורי מפתח כמו CE, RoHS, ISO9001, ופטנטים שונים עבור מכונת הבדיקה האופטית SMT Aoi שלנו. אלה מבטיחים עמידה בתקנים בינלאומיים לבטיחות, הגנת הסביבה וניהול איכות. תהליכי הבדיקה הקפדניים שלנו מבטיחים ביצועים אמינים בשווקים גלובליים.
| אודות חברת ICT ומפעל ה-SMT שלנו
ICT היא ספקית מובילה של פתרונות מפעל SMT מלאים, עם מו'פ וייצור פנימיים. עם למעלה מ-89 עובדים וצמיחה מהירה בשנים האחרונות, אנו משרתים יותר מ-1600 לקוחות ב-72 מדינות. המפעל שלנו כולל תזרימי בדיקה קפדניים ומערכת ניהול איכות חזקה כדי להבטיח סטנדרטים גבוהים. כפלטפורמה צולבת ערכים, אנו מתמקדים ביושרה, תיאום ושיתוף כדי לספק ציוד חדשני לייצור אלקטרוניקה.
