כיצד לבחור קו ייצור SMT לייצור תאורת LED

מדוע תאורת LED דורשת אסטרטגיית SMT שונה

בחירת קו ייצור SMT לייצור תאורת LED אינה רק רכישת ציוד - זוהי החלטה ייצור ארוכת טווח שמשפיעה ישירות על אמינות המוצר, עקביות האור ועלות התפעול.

יצרני LED רבים מניחים בתחילה שהרכבת LED PCB פשוטה יותר מאשר מוצרי אלקטרוניקה בגלל מגוון רכיבים נמוך יחסית. במציאות, תאורת LED מציגה סט ייחודי של אתגרים: לוחות PCB ארוכים ודקים, דרישות תרמיות קפדניות, רגישות לעקביות הלחמה וציפיות גבוהות ליציבות ארוכת טווח. קו SMT מוגדר בצורה גרועה עשוי לפעול בצורה מקובלת בייצור מוקדם אך להוביל בהדרגה לסטיית צבע, דעיכה מוקדמת של האור או עלייה בשיעורי העיבוד מחדש לאחר חודשים של פעולה.

מאמר זה מספק מדריך מעשי, מכוון הנדסה לבחירת קו הייצור הנכון של SMT לייצור תאורת LED - המתמקד ביציבות, עקביות, מדרגיות ובקרת עלויות במקום מהירות כותרת בלבד.

עבור יצרנים המתכננים צמיחה ארוכת טווח, בחירת הנכונה של LED SMT תצורת קו הייצור היא לא רק על יעדי תפוקה נוכחיים, אלא גם על הבטחת איכות יציבה, ביצועים עקביים ומדרגיות עבור שדרוגי מוצר עתידיים.

1. הבנת אתגרי הייצור הייחודיים של PCB תאורת LED

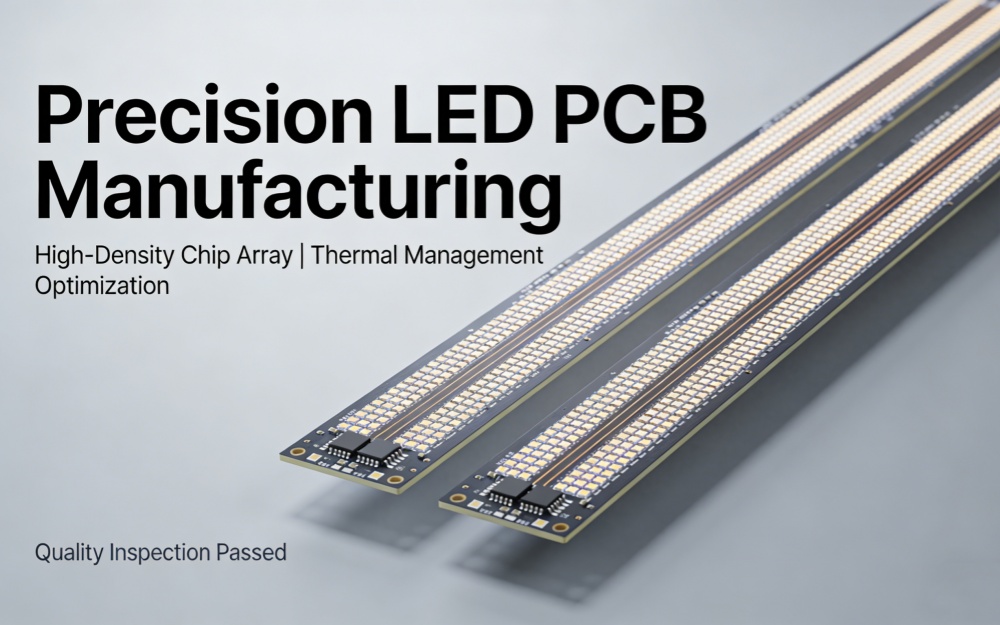

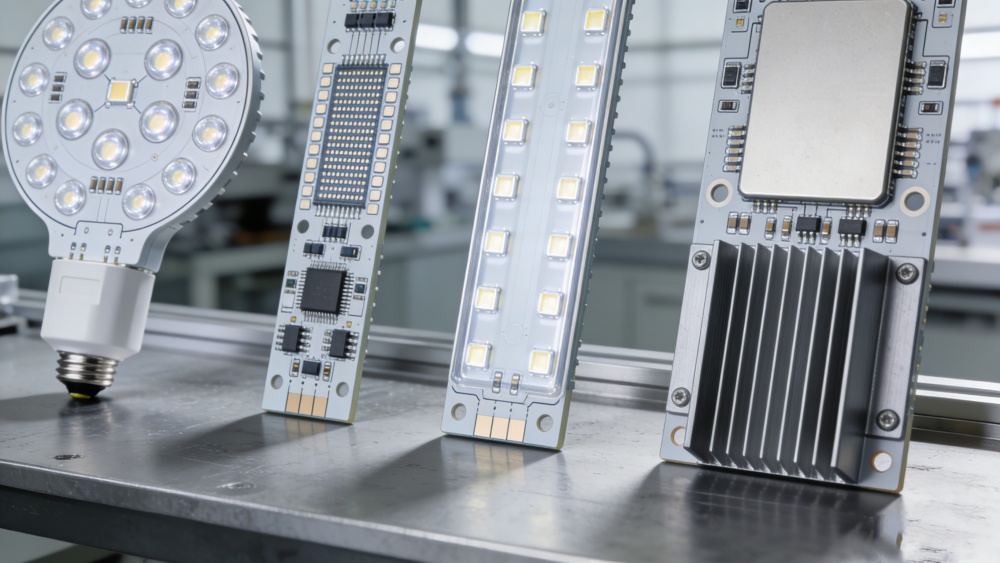

1.1 לוחות PCB גדולים וארוכים ביישומי LED

שלא כמו סמארטפונים או מוצרי צריכה קומפקטיים, מוצרי תאורת LED משתמשים לרוב ב-PCB ארוכים, צרים ודקים יחסית. אורות ליניאריים, פנסי פאנל וגופי תאורה חיצוניים בדרך כלל עולים על אורכי PCB סטנדרטיים והם נוטים להתעוות במהלך תהליכים תרמיים.

מאפיינים אלה מציבים דרישות גבוהות יותר ל:

• תמיכת לוח במהלך הדפסה והצבה

• רוחב מסוע ויציבות הובלה

• אחידות תרמית במהלך הלחמה חוזרת

התעלמות מגורמים אלו עלולה לגרום ללחץ על מפרק הלחמה, חימום לא אחיד ובעיות אמינות הדרגתיות שקשה לזהות במהלך הבדיקה הראשונית.

נפח רכיבים גבוה 1.2 עם פריסות פשוטות יחסית

PCB תאורת LED מורכבים בדרך כלל מ:

• כמויות גדולות של שבבי LED

• נגדים וקבלים בתבניות שחוזרות על עצמן

• מגוון חבילות מוגבל בהשוואה לטלפונים חכמים או לבישים

למרות שהפריסה נראית פשוטה, האתגר טמון בשמירה על עקביות מיקום והלחמה על פני אלפי - או מיליוני - רכיבים זהים. שינויים קלים בנפח ההלחמה או בלחץ המיקום עלולים להצטבר לחוסר עקביות של בהירות גלויה על פני מוצרים מוגמרים.

עבור ייצור LED, יכולת החזרה ובקרת תהליכים חשובים יותר ממהירות מיקום קיצונית.

1.3 דרישות רגישות תרמית ואמינות לטווח ארוך

ביצועי LED קשורים ישירות לאיכות מפרקי הלחמה ולהתנהגות תרמית. הלחמה לקויה יכולה להוביל ל:

• טמפרטורת צומת מוגברת

• פחת לומן מהיר יותר

• שינוי צבע לאורך זמן

בניגוד למוצרי צריכה קצרי חיים, תאורת LED צפויה לפעול בצורה אמינה לאורך שנים. להחלטות SMT שיתקבלו במהלך תצורת הקו תהיה השפעה ישירה על ביצועי השטח זמן רב לאחר תחילת הייצור.

2. מוצרי LED שונים דורשים אסטרטגיות קו SMT שונות

בפועל, פתרונות SMT לייצור תאורת LED חייבים להיות מותאמים למבנה המוצר, גודל ה-PCB והדרישות התרמיות במקום להשתמש בגישה של גודל אחד מתאים לכולם.

דרישות קו 2.1 SMT עבור נורות LED וצינורות

נורות וצינורות LED הם בדרך כלל מוצרים בנפח גבוה עם גדלי PCB מתונים. סדרי העדיפויות העיקריים של SMT כוללים:

• הדפסה יציבה לנפח הלחמה עקבי

• מיקום אמין במהירויות מתונות

• תהליכי זרימה חוזרת התמקדו בחימום אחיד ולא בתפוקה מרבית

עבור יישומים אלה, קו SMT מאוזן היטב המדגיש זמן פעולה ותפוקה מספק לעתים קרובות החזר ROI טוב יותר מאשר תצורות מהירות במיוחד.

הגדרת קו 2.2 SMT עבור לוחות LED ונורות ליניאריות

פנסי פנל וגופי תאורה ליניאריים מציגים מורכבות נוספת עקב אורך לוח ומתח מכני. קווי SMT עבור מוצרים אלה צריכים להדגיש:

• תמיכת PCB משופרת במהלך הדפסה ומיקום

• מסועים המיועדים לטיפול בלוח ארוך

• תנורי זרימה חוזרת עם אחידות טמפרטורה מוכחת על פני PCB רחבים וארוכים

טיפול לא מתאים או חימום לא אחיד עלולים לגרום לעייפות עדינה של מפרקי הלחמה המופיעה רק לאחר פעולה ממושכת.

2.3 שיקולי SMT עבור תאורת LED חזקה וחיצונית

מוצרי LED בעלי הספק גבוה וחיצוני דורשים את אמינות ההלחמה הגבוהה ביותר. יישומים אלה דורשים לעתים קרובות:

• בקרת פרופיל תרמי קפדנית

• סביבות זרימת חנקן אופציונלית

• שולי תהליכים שמרניים להבטחת עמידות לטווח ארוך

במקרים כאלה, השקעה ביציבות תרמית ובקרת תהליכים מראש מפחיתה משמעותית את עלויות האחריות והתחזוקה בהמשך.

3. הדפסת הלחמה: הבסיס לאיכות LED SMT

3.1 בעיות הדפסה נפוצות בהרכבת LED PCB

הדפסת משחת הלחמה היא נקודת המוצא של איכות LED SMT. אתגרים נפוצים כוללים:

• נפח הלחמה לא אחיד על רפידות LED גדולות

• הדבק צניחה או שחרור לא מספיק על לוחות ארוכים

• שינויים הנגרמות על ידי תמיכת לוח לא עקבית

אפילו חריגות קלות בנפח ההלחמה עלולות להוביל להטיית LED, פיזור חום לא מספיק או בעיות אמינות ארוכות טווח.

3.2 בחירת המדפסת המתאימה ליישומי LED

בעת בחירת מדפסת משחת הלחמה לייצור LED, יש לתת עדיפות ל:

• מסגרת יציבה ויישור חוזר

• תמיכה יעילה בלוח התחתון עבור PCBs ארוכים

• לחץ עקבי במגב על פני כל אזור ההדפסה

מהירות היא לעתים נדירות הגורם המגביל. מדפסת מעט איטית אך יציבה יותר מספקת לרוב תוצאות מעולות לטווח ארוך בייצור LED.

תהליך הדפסת משחת הלחמה יציב וניתן לחזור על עצמו עבור לוחות LED הוא לרוב בעל ערך רב יותר ממהירות הדפסה גבוהה יותר, במיוחד עבור לוחות ארוכים ורפידות LED גדולות.

3.3 כאשר SPI נחוץ לייצור LED SMT

בדיקת הדבקת הלחמה (SPI) אינה חובה עבור כל מפעל LED, אך היא הופכת ליותר ויותר חשובה כאשר:

• הפקת נפחים בינוניים עד גבוהים

• ייצור מוצרי LED בעלי הספק גבוה או בדרגת יצוא

• נאבק עם פגמים הקשורים להלחמה או חוסר עקביות בהירות

SPI מספק זיהוי מוקדם של שינויים בנפח ההלחמה לפני מיקום וזרימה חוזרת מעצימים את הבעיה.

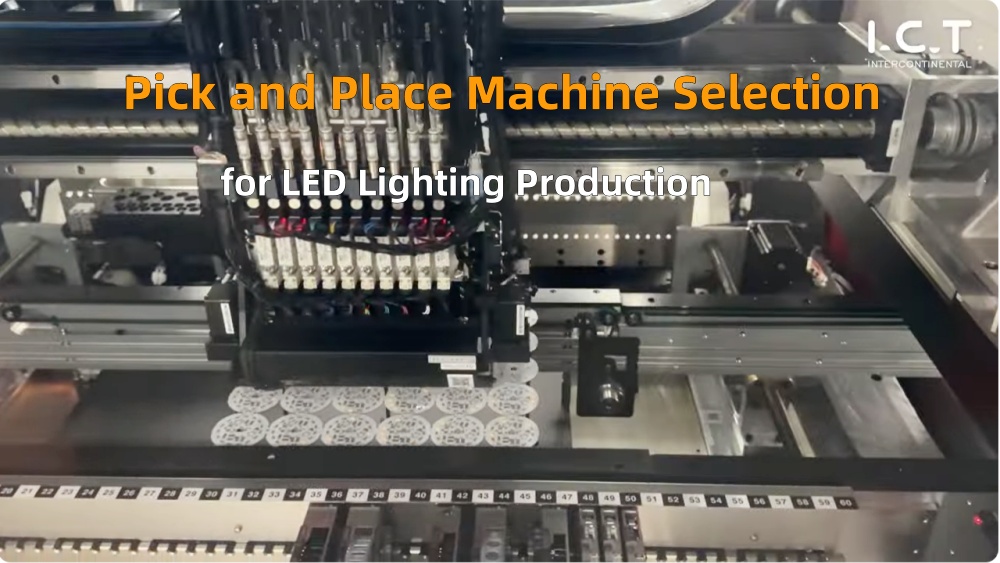

4. בחירת מכונה לייצור תאורת LED

4.1 בקרת כוח מיקום עבור רכיבי LED

רכיבי LED רגישים ללחץ מכני. כוח מיקום מוגזם עלול להזיק לשבבים פנימיים ללא פגמים גלויים במהלך AOI.

שיקולים מרכזיים כוללים:

• בקרת כוח מיקום מתכווננת

• יישור זרבובית יציב

• התנהגות מיקום עקבית לאורך ריצות ייצור ארוכות

עבור LED SMT, מיקום עדין וניתן לחזור על עצמו לרוב עולה על מהירות המיקום הגבוהה ביותר.

4.2 דיוק לעומת מהירות: מה שבאמת חשוב עבור LED SMT

בעוד שנתוני CPH גבוהים עשויים להיראות אטרקטיביים, ייצור LED מרוויח יותר מ:

• דיוק מיקום יציב לאורך זמן

• סחף מינימלי במהלך משמרות ייצור ארוכות

• שיעורי פגמים נמוכים ולא תפוקה מקסימלית

מכונה שפועלת מעט יותר לאט אך בעקביות מניבה תפוקה אפקטיבית גבוהה יותר עקב עבודה חוזרת מופחתת.

בעת הערכת מכונות בחירה ומיקום SMT להרכבת LED , יציבות מיקום ארוכת טווח ושליטה בכוח חשובים לעתים קרובות יותר מנתוני CPH בכותרת.

4.3 טיפול ברכיבי LED מעורבים וסטנדרטיים

לוחות LED רבים משלבים שבבי LED עם נגדים, קבלים או מחברים סטנדרטיים. מערכות הבחירה והמקום צריכות:

• טפל בצורה חלקה בגדלי רכיבים מעורבים

• תמכו בשינויי תוכנית מהירים עבור גרסאות מוצר שונות

• שמור על דיוק ללא כיול מחדש תכוף

הגמישות חשובה יותר ויותר ככל שקווי מוצרי LED משתנים.

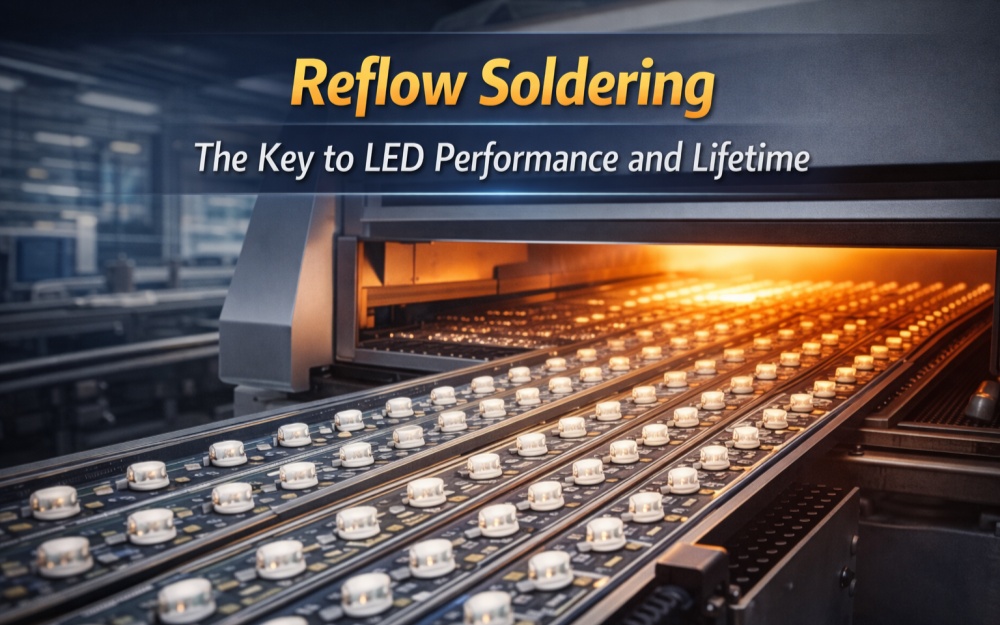

5. הלחמה חוזרת: המפתח לביצועי LED ולאורך חיים

בחירת פתרונות הלחמה מתאימים לזרימה חוזרת לתאורת LED ממלאת תפקיד מכריע בשלמות מפרקי הלחמה, עקביות תרמית וביצועי LED לטווח ארוך.

5.1 אתגרי פרופיל תרמי ב-LED SMT

הלחמת זרימה חוזרת היא התהליך הקריטי ביותר לאמינות LED. אתגרים נפוצים כוללים:

• חימום לא אחיד על פני PCB ארוכים

• טמפרטורות טבילה לא עקביות וטמפרטורות שיא

• מתח תרמי מופרז המוביל לעייפות הלחמה

פרופיל תרמי יציב וניתן לחזור עליו חיוני לתפוקת אור עקבית וחיי שירות ארוכים.

5.2 חנקן לעומת זרימת אוויר לתאורת LED

הזרמת חנקן יכולה להציע יתרונות עבור יישומי LED מסוימים:

• חמצון מופחת

• הרטבת הלחמה משופרת

• היווצרות מפרקים עקבית יותר

עם זאת, זה גם מגדיל את עלות התפעול. עבור מוצרי LED סטנדרטיים רבים, מספיק תהליך זרימת אוויר מבוקר היטב. חנקן מוצדק בדרך כלל לייצור LED בעוצמה גבוהה או בדרגת פרימיום.

5.3 הבטחת עקביות טמפרטורה עבור PCBs ארוכים

עבור לוחות LED ארוכים, עיצוב תנור זרימה חוזרת הופך להיות קריטי. גורמים מרכזיים כוללים:

• אורך אזור חימום מתאים

• עיצוב זרימת אוויר יציבה

• אחידות טמפרטורה מוכחת על פני רוחב ואורך הלוח

תוצאות בדיקות לטווח קצר עשויות להיראות מקובלות, אך עקביות לטווח ארוך קובעת הצלחה אמיתית בייצור.

6. אסטרטגיית בדיקה: AOI ו-SPI בקווי LED SMT

6.1 פגמים נפוצים בהרכבת LED PCB

פגמי LED SMT שונים מאלה של מוצרי אלקטרוניקה צפופים. בעיות אופייניות כוללות:

• חוסר יישור או הטיה של LED

• הלחמה לא מספקת או מוגזמת

• שגיאות קוטביות

• חסרים רכיבים

יש להתאים אסטרטגיות בדיקה לסוגי פגמים אלה ולא לדרישות PCB גנריות בצפיפות גבוהה.

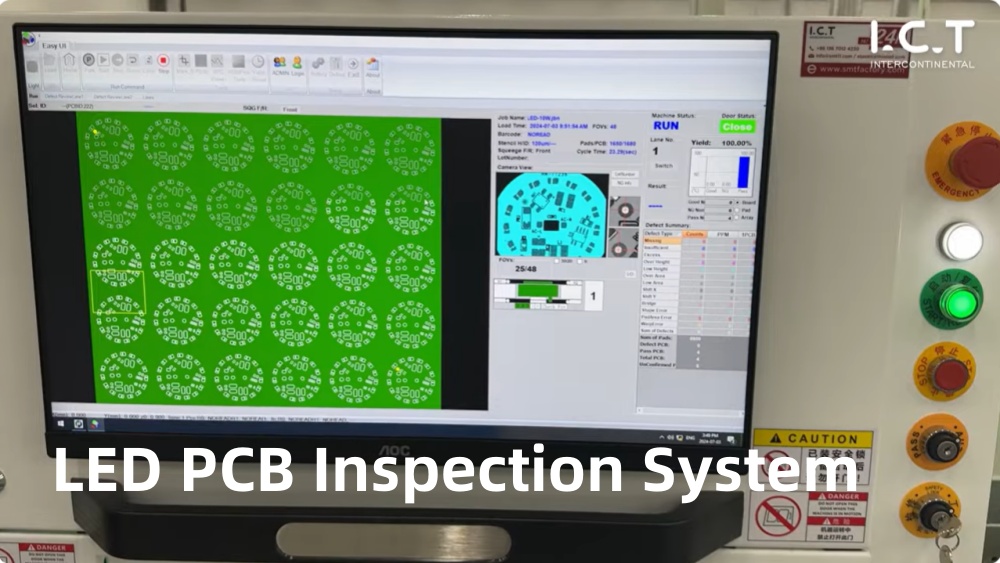

6.2 תצורת AOI עבור יישומי LED

בדיקה אופטית אוטומטית (AOI) נמצאת בשימוש נרחב בקווי LED SMT. הגדרות AOI אפקטיביות מתמקדות ב:

• דיוק מיקום LED

• צורת מפרק הלחמה במקום זיהוי מיקרו פגמים

• מהירות בדיקה גבוהה ללא מורכבות מיותרת

תכנות AOI מורכב מדי לעתים קרובות מוסיף עלות מבלי לשפר את התשואה.

בדיקת AOI נכונה עבור הרכבת LED PCB צריכה להתמקד ביישור, קוטביות ומראה הלחמה ולא בסיווג פגמים מורכב מדי.

6.3 עלות לעומת איכות: כמה בדיקה מספיקה?

לא כל מפעל LED זקוק לכיסוי מלא של SPI ו-AOI מהיום הראשון. גישה מעשית היא:

• התחל עם AOI עבור בקרת מיקום וקוטביות

• הכנס SPI ככל שדרישות הנפח או האיכות גדלות

ההשקעה בבדיקה צריכה לגדול לצד היקף הייצור וציפיות הלקוחות.

7. מדרגיות ותכנון עלויות עבור קווי ייצור LED SMT

7.1 להתחיל בקטן לעומת תכנון להתרחבות

יצרני LED רבים מתחילים עם קו SMT יחיד. המפתח הוא להבטיח שהתצורה הראשונית:

• לא מגביל התרחבות עתידית

• מאפשר שילוב חלק של ציוד נוסף

• מונע התיישנות מוקדמת

תכנון מודולרי מפחית סיכונים ומגן על השקעת הון.

7.2 איזה ציוד צריך להיות מוגן לעתיד

בקווי LED SMT, ציוד מסוים נהנה ממפרט ראשוני גבוה יותר:

• תנורי זרימה חוזרת עם ביצועים תרמיים יציבים

• מדפסות בעלות יציבות מכנית חזקה

• מערכות שינוע המסוגלות לטפל בלוחות ארוכים יותר

לעתים קרובות ניתן לשדרג אלמנטים אחרים, כגון עומק בדיקה או מהירות מיקום.

7.3 הימנעות מהשקעות יתר בקווי LED SMT

ציון יתר של ציוד יכול להיות בעייתי כמו השקעה מועטה. טעויות נפוצות כוללות:

• קניית מהירות מופרזת עבור פריסות LED פשוטות

• השקעה בבדיקה מעבר לצרכים בפועל

• העתקת תצורות SMT של סמארטפון ללא התאמה

תכנון מאוזן מבטיח ביצועי עלות מיטביים לאורך כל מחזור חיי המוצר.

8. טעויות נפוצות בבחירת קווי SMT לייצור תאורת LED

כמה שגיאות חוזרות כוללות:

• מתן עדיפות למהירות על פני יציבות

• לזלזל בהשפעה של עקביות תרמית

• התעלמות מאתגרי טיפול PCB ארוכים

• התייחסות ל-LED SMT זהה להרכבת מוצרי אלקטרוניקה

הימנעות מטעויות אלו בשלב מוקדם חוסכת עלויות משמעותיות ולחץ תפעולי מאוחר יותר.

עבור יצרנים המחפשים יציבות לטווח ארוך, קו ייצור SMT שלם עבור תאורת LED צריך להיות מתוכנן כמערכת משולבת ולא כאוסף של מכונות בודדות.

מסקנה: בניית קו ייצור LED SMT יציב, ניתן להרחבה ואמין

בחירת קו הייצור הנכון של SMT לייצור תאורת LED דורשת שינוי חשיבה. הצלחה אינה מוגדרת על ידי מהירות מקסימלית או עלות התחלתית נמוכה ביותר, אלא על ידי עקביות, אמינות ומדרגיות לטווח ארוך.

קו LED SMT מעוצב היטב מספק:

• איכות הלחמה יציבה

• ביצועים קלים עקביים

• סיכון נמוך יותר לעבודה חוזרת ואחריות

• צמיחה בת קיימא בייצור

על ידי התמקדות בדרישות תהליך אמיתי ולא במפרטי כותרת, יצרני LED יכולים לבנות קווי ייצור SMT התומכים הן בצרכים הנוכחיים והן בהתרחבות עתידית בביטחון.
