בפרויקטים רבים של ייצור אלקטרוניקה, ההחלטה על קו SMT מקבלת רק הזדמנות אמיתית אחת להיות צודקת. ההשלכות של תצורה שגויה לרוב אינן מופיעות מיד. במקום זאת, הם מופיעים בשקט חודשים או אפילו שנים מאוחר יותר - באמצעות ירידה בתפוקה, איכות הלחמה לא יציבה, עיבוד חוזר מוגבר ותשואות שדה גדלות.
זו הסיבה שבחירה בקו ייצור SMT עבור PCBA אלקטרוניקה כוח שונה מהותית מבחירת קו עבור מוצרי אלקטרוניקה או תקשורת.
בייצור אלקטרוניקה, המטרה אינה השגת מהירות המיקום הגבוהה ביותר או ההשקעה הראשונית הנמוכה ביותר. המטרה האמיתית היא לבנות מערכת ייצור שיכולה לפעול ביציבות תחת לחץ תרמי, לטפל ברכיבים כבדים ובעלי הספק גבוה ולשמור על איכות עקבית לאורך מחזור חיים ארוך של המוצר.
PCBAs אלקטרוניים כוח נמצאים בשימוש נרחב בספקי כוח תעשייתיים, מערכות אחסון אנרגיה, כונני מנועים, ציוד טעינת EV, ממירי אנרגיה מתחדשת ואוטומציה תעשייתית. מוצרים אלה כוללים בדרך כלל PCBs עבים, שטחי נחושת גדולים, נתיבי זרם גבוהים והתקני כוח כגון MOSFETs, IGBTs, שנאים וקבלים אלקטרוליטיים גדולים. כל חולשה באיכות הלחמה, בקרה תרמית או ביציבות מכנית עלולה להוביל לכשלים מוקדמים, סיכוני בטיחות או החזרות יקרות בשטח.
עבור יצרנים, מהנדסים וצוותי רכש, בחירה בקו SMT שגוי מביאה לעתים קרובות לעלויות נסתרות לטווח ארוך: עיבוד חוזר תכוף, תפוקה לא יציבה, סחף תהליכים, או אפילו עיצוב מחדש של קו מאולץ כאשר הייצור מוגדל. מאמר זה מספק מסגרת מעשית מכוונת החלטות לבחירת קו SMT במיוחד עבור PCBA של אלקטרוניקה הספק, תוך התמקדות באמינות, מדרגיות וביצועי מחזור חיים כולל ולא במדדים לטווח קצר.

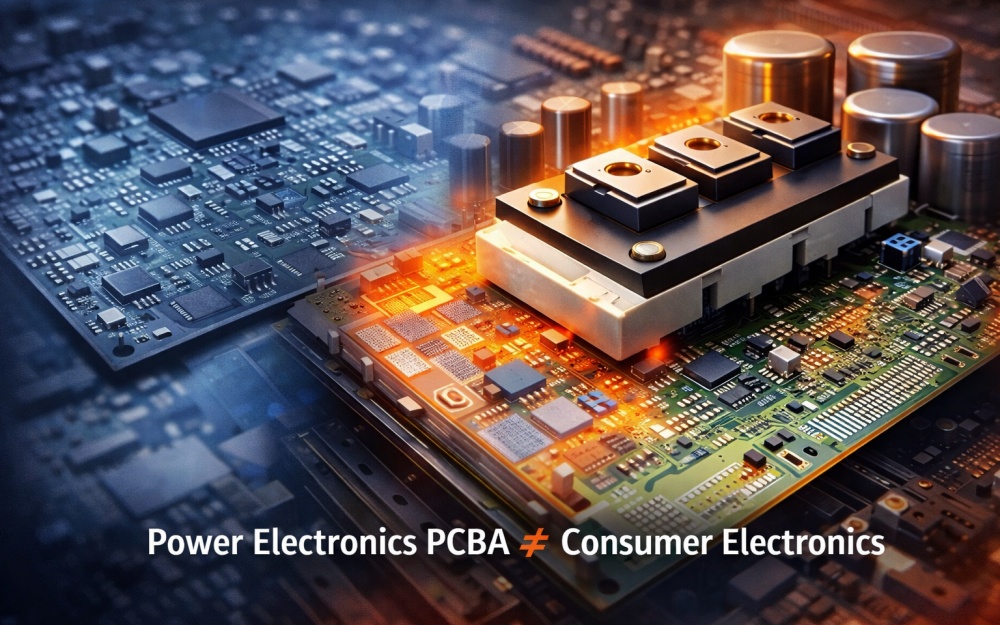

לפני שנדון בבחירת ציוד, חיוני להבין מדוע PCBA אלקטרוניקה כוח מציב דרישות גבוהות יותר לקווי ייצור SMT מאשר מוצרי אלקטרוניקה טיפוסיים.
לוחות אלקטרוניקה כוח משתמשים בדרך כלל בעובי PCB של 2.0-3.2 מ'מ או יותר, לעתים קרובות בשילוב עם שכבות נחושת כבדות. מאפיינים אלה משפיעים באופן משמעותי על העברת החום במהלך הלחמה חוזרת. בהשוואה ל-PCB דקים לצרכן, לוחות עבים מתחממים לאט יותר ומתקררים בצורה פחות אחידה, מה שמגביר את הסיכון להרטבה לא מספקת של הלחמה, מפרקים קרים או שיפועים תרמיים מוגזמים.
בניגוד למוצרי ניידים או IoT הנשלטים על ידי רכיבי שבבים קטנים, PCBAs של אלקטרוניקה הספק כוללים חבילות גדולות כגון DPAK, מכשירים מסדרת TO, מודולי כוח, שנאים וקבלים גבוהים. רכיבים אלה מציגים אתגרים ביציבות הבחירה והמקום, בחירת הזרבובית, דיוק המיקום ותנועה לאחר המיקום לפני התמצקות ההלחמה.
מוצרי האלקטרוניקה החשמליים מתוכננים לרוב לפעולה רציפה לאורך 5-10 שנים או יותר. משמעות הדבר היא אמינות מפרקי הלחמה, עמידות בפני מחזוריות תרמית ועקביות תהליכים לטווח ארוך הם קריטיים הרבה יותר מתפוקה לטווח קצר. תהליך SMT שולי שנראה מקובל במהלך הייצור הראשוני יכול להפוך לאחריות רצינית לאורך זמן.
PCBAs רבים של מוצרי חשמל דורשים שילוב של תהליכי SMT ותהליכי חורים דרך (THT). שנאים גדולים, מחברים בעלי זרם גבוה ורכיבים מכניים מותקנים לעתים קרובות לאחר זרימת SMT מחדש, מה שהופך את תכנון פריסת קו מוקדם ושילוב תהליכים לחיוניים.
נקודת מוצא עבור SMT אלקטרוניקה כוח:
SMT אלקטרוניקה לא עוסקת במהירות. מדובר ביציבות תהליכים, בקרה תרמית ואמינות לטווח ארוך. זו הסיבה שתכנון התהליך ברמת המערכת חשוב יותר ממפרטי מכונה בודדים.
אחת הטעויות הנפוצות ביותר בבחירת קו SMT היא בחירת ציוד המבוסס רק על מהירות מדורגת מקסימלית במקום צרכי ייצור אמיתיים.
עבור מרכזי מו'פ, סטארט-אפים או יצרנים המייצרים מוצרי אלקטרוניקה מותאמים אישית בקבוצות קטנות, הגמישות חשובה יותר מרמת האוטומציה. שינויים תכופים במוצר, התערבויות ידניות והתאמות הנדסיות הם נורמליים.
מאפיינים מומלצים:
קו SMT חצי אוטומטי או מודולרי
החלפת תוכנית והגדרה קלה
נגישות הנדסית חזקה
השקעת הון נמוכה יותר עם נתיבי שדרוג ברורים
סוג זה של תצורה תומך באיטרציה מהירה מבלי לנעול את היצרן לציוד גדול מדי שנשאר לא מנוצל.
יצרני אלקטרוניקה רבים פועלים בעיקר בטווחי נפח בינוניים, כגון ספקי כוח תעשייתיים או לוחות בקרת אחסון אנרגיה. בתרחיש זה, יציבות, עקביות התפוקה והתפוקה הניתנת לחיזוי חשובים הרבה יותר ממהירות המיקום השיא.
מאפיינים מומלצים:
קו SMT מוטבע אוטומטי לחלוטין
מהירות ודיוק מיקום מאוזנים
ביצועים תרמיים של זרימה חוזרת יציבה
בדיקה מוטבעת לבקרת תהליכים
יצרנים הנכנסים למגזרים צומחים במהירות כמו תשתית EV או אנרגיה מתחדשת חייבים לתכנן התרחבות עתידית. בחירה בקו SMT ללא מדרגיות גורמת לרוב לעיצובים מחדש יקרים והפרעות ייצור מאוחר יותר.
מאפיינים מומלצים:
עיצוב קו מודולרי
מקום שמור עבור תחנות AOI, רנטגן וחיץ
ממשקים מכניים ותוכנה מתוקננים
תאימות נתונים לאינטגרציה ברמת הקו
נקודת מוצא מרכזית עבור SMT אלקטרוניקה כוח:

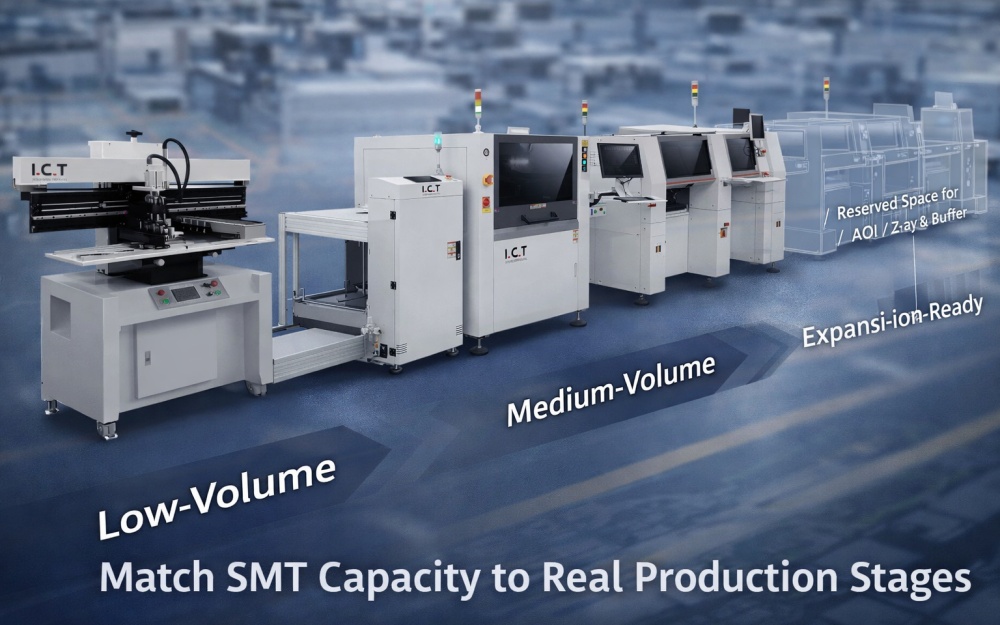

קיבולת SMT צריכה להתאים לשלבי ייצור אמיתיים, לא לתחזיות אופטימיות. זה המקום שבו תכנון קו ברמת הפתרון מספק הרבה יותר ערך מאשר רכישת מכונות בנפרד.
ב-SMT אלקטרוניקה כוח, להדפסת משחת הלחמה יש השפעה לא פרופורציונלית על אמינות המוצר הסופי. רפידות גדולות, לוחות עבים ומסה תרמית גבוהה מעצימים כל חוסר עקביות שהוצג בשלב זה.
PCBs עבים דורשים מערכות תמיכה חזקות וגמישות במהלך ההדפסה. תמיכה לא מספקת עלולה להוביל לסטייה של הלוח, להנחת הדבקה לא אחידה ולחוסר יישור בין הסטנסיל והרפידות.
שיקולים מרכזיים:
פלטפורמת מדפסת קשיחה
פיני תמיכת PCB גמישים ומתכווננים
הידוק ויישור סטנסיל יציב
מכשירי כוח משתמשים לעתים קרובות ברפידות הלחמה גדולות שרגישות מאוד לשינויים בנפח ההדבקה. משחה מוגזמת מגבירה את הסיכון לריקון, בעוד שהדבקה לא מספקת מפחיתה את חוזק המפרק. תהליך הדפסה יציב וניתן לחזור עליו הוא אחת הדרכים היעילות ביותר לצמצום פגמים במורד הזרם ועיבודים חוזרים.
נקודת מוצא עבור SMT אלקטרוניקה כוח:

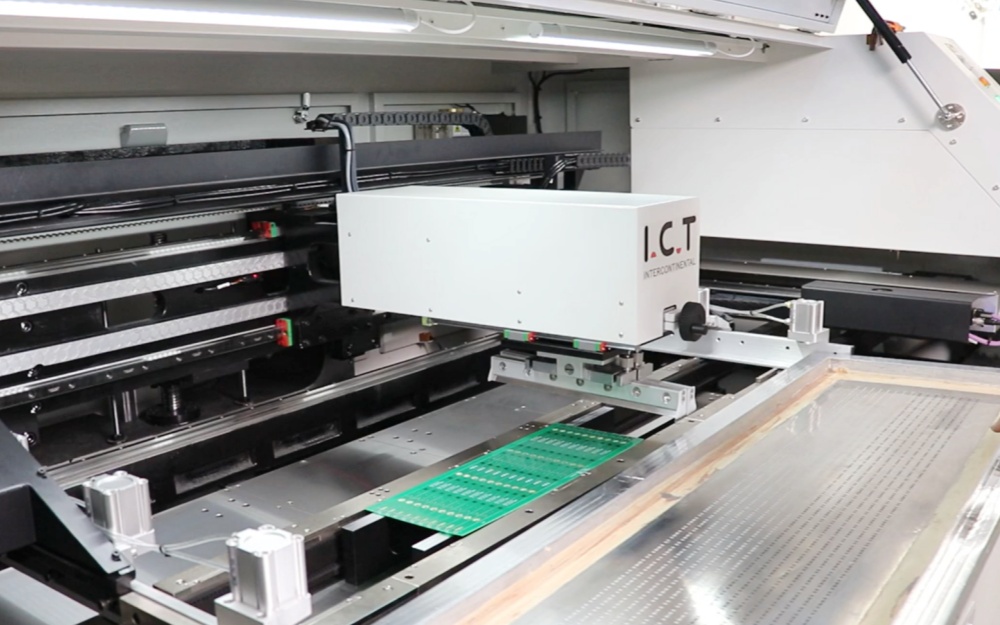

יציבות ההדפסה חשובה הרבה יותר ממהירות ההדפסה.

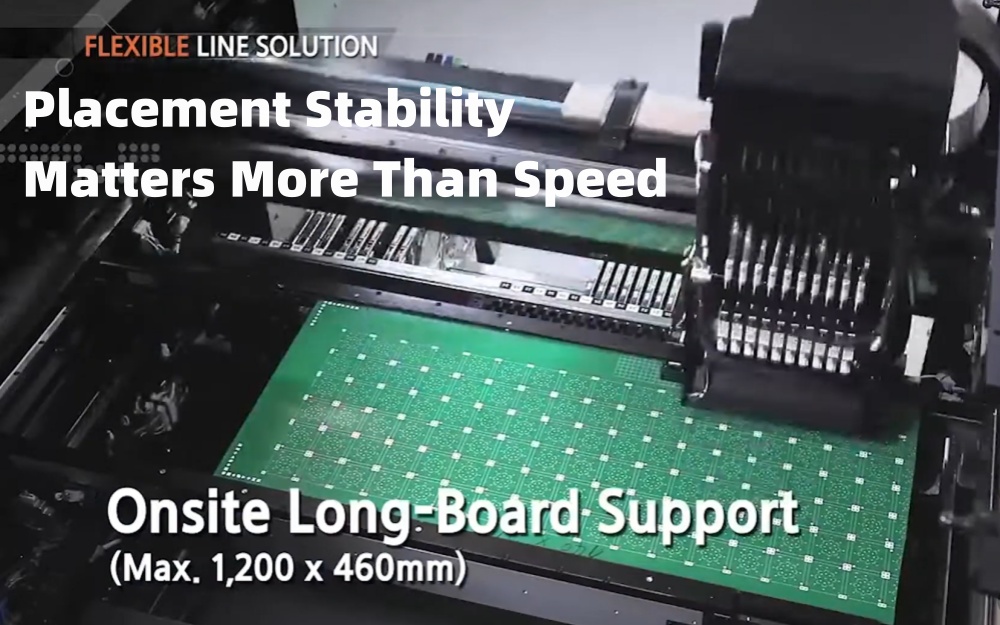

מכונות בחירה ומקום עבור PCBA אלקטרוניקה חייבות לתעדף את יציבות המיקום ויכולת הטיפול ברכיבים במקום מקסימום רכיבים לשעה.
מערכת ההשמה צריכה לתמוך ב:
חרירי עומס גבוה
איסוף יציב לחבילות לא סדירות
כוח השמה מבוקר
רטט מינימלי במהלך תנועה
PCBAs של חשמל אלקטרוני משלבים לעתים קרובות רכיבים בעלי גובה דק עם התקני כוח גדולים. מערכת ההשמה חייבת להתמודד עם מגוון זה ללא התאמות ידניות תכופות או פשרות תהליכיות.
תצורות הזנה גמישות ותכנות אינטואיטיבי מפחיתים באופן משמעותי את עומס העבודה ההנדסי ואת הסיכון לשגיאות בהגדרה.
נקודת המוצא העיקרית עבור SMT אלקטרוניקה כוח:
תהליך מיקום מעט איטי יותר אך יציב יותר מספק כמעט תמיד תשואה גבוהה יותר לטווח ארוך.

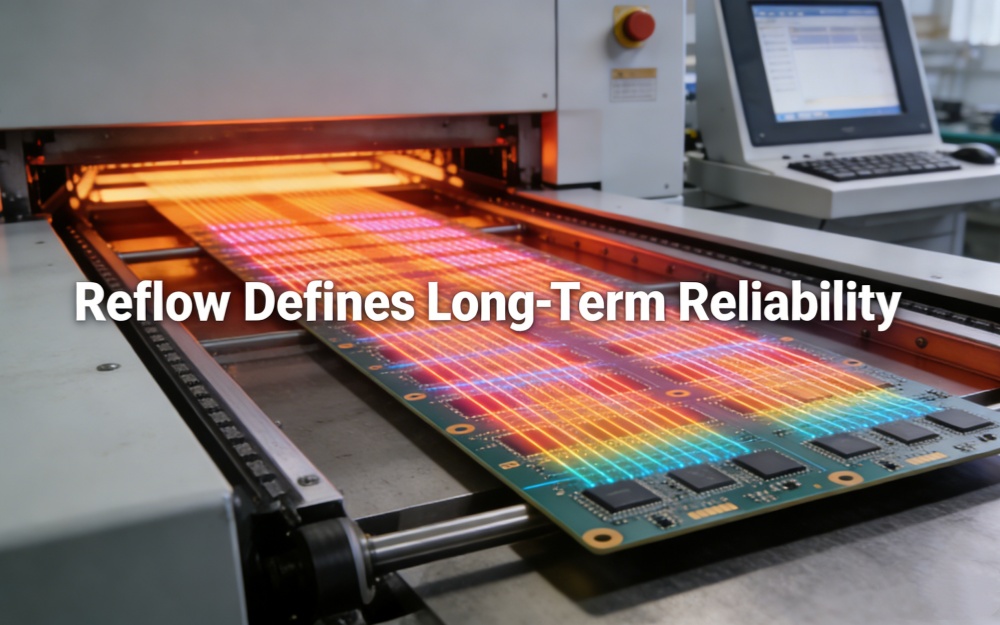

ב-SMT אלקטרוניקה כוח, הלחמת זרימה חוזרת היא לעתים קרובות גורם הסיכון היחיד המוזל ביותר במהלך תכנון הקו.
קווים עשויים לעבור מבחני קבלה ראשוניים אך בהמשך לסבול משיעורי ריקויות לא יציבים או איכות הלחמה לא עקבית. במקרים רבים, הסיבה העיקרית אינה חומרים או רכיבים, אלא מרווח תרמי לא מספיק בתכנון תהליך הזרימה מחדש.
לוחות עבים ורכיבים גדולים דורשים העברת חום חזקה ואחידה.
דרישות עיקריות:
מספר אזורי חימום
יכולת פיצוי תרמי חזקה
עיצוב זרימת אוויר יציבה
בקרת טמפרטורה חוזרת על ריצות ייצור ארוכות
פרופיל טמפרטורה מדויק וניתן לחזור עליו מבטיח שחיבורי הלחמה עומדים בדרישות האמינות על פני עיצובי לוח וקבוצות ייצור שונות.
עבור מפרקי הלחמה בעלי הספק גבוה, חמצון וחללים משפיעים באופן משמעותי על מוליכות תרמית וביצועים חשמליים. פרופילים תרמיים אופטימליים ובמידת הצורך אטמוספרות מבוקרות עוזרים להפחית סיכונים אלו.
נקודת המוצא העיקרית לאלקטרוניקה SMT:
ביצועי זרימה חוזרת מגדירים במידה רבה את אמינות המוצר לטווח ארוך.

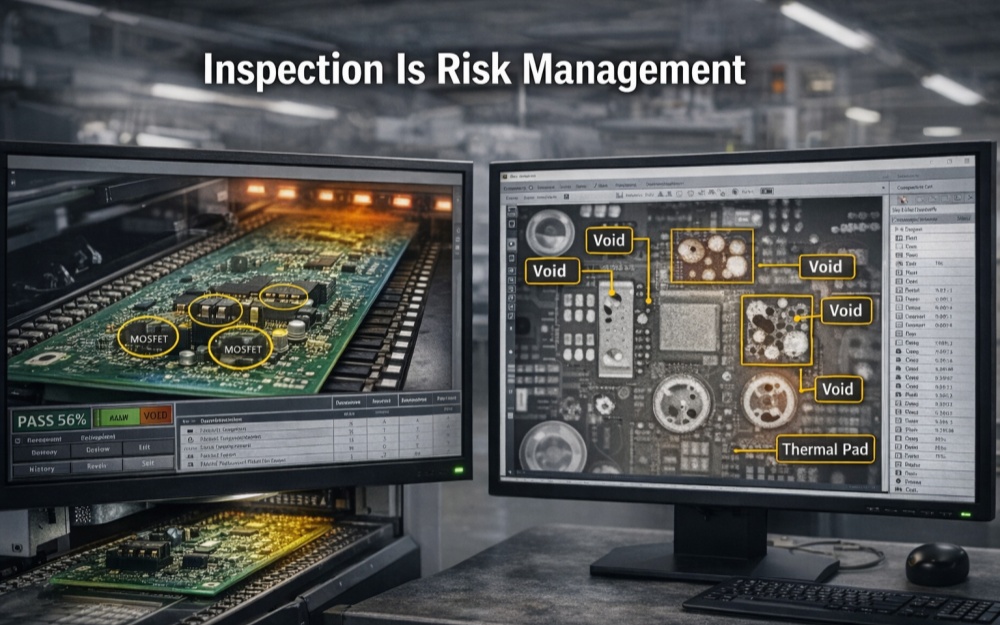

בדיקה אינה אופציונלית ב-SMT אלקטרוניקה כוח - היא כלי לניהול סיכונים.
SPI מזהה בעיות הדפסה לפני שהן מתפשטות בכל הקו, ומפחיתה משמעותית את העיבוד מחדש והגרוטאות.
AOI מזהה שגיאות מיקום, בעיות קוטביות ופגמי הלחמה גלויים. עבור אלקטרוניקה חזקה, אסטרטגיית הבדיקה צריכה להתמקד באזורי סיכון גבוהים במקום פשוט לחפש כיסוי מלא.
בדיקת רנטגן חשובה במיוחד לאיתור חללים ופגמי הלחמה נסתרים במכשירי חשמל ורפידות תרמיות גדולות.
נקודת מוצא מרכזית עבור SMT אלקטרוניקה כוח:
יש למקם את ציוד הבדיקה היכן שהוא מספק את הפחתת הסיכון הגבוהה ביותר.
להחלטות פריסת קו יש לרוב השפעה ארוכת טווח גדולה יותר מאשר מותגי ציוד בודדים.
קו SMT אלקטרוני כוח מתוכנן היטב אמור לאפשר:
גישה קלה לתחזוקה
תהליך חציצה
בדיקה עתידית או תוספות תהליך
תכנון מוקדם של תהליכי THT לאחר SMT מונע צווארי בקבוק וזרימת חומרים לא יעילה מאוחר יותר.
נקודת מוצא מרכזית עבור SMT אלקטרוניקה כוח:
פריסה מתוכננת היטב מגינה על יציבות ייצור לטווח ארוך וגמישות שדרוג.

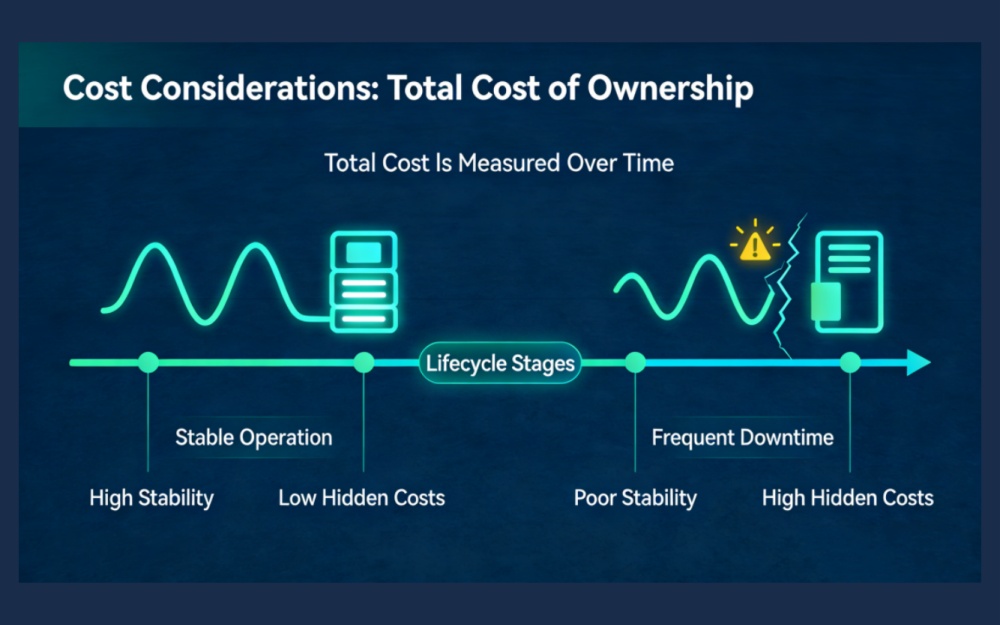

הערכת קווי SMT אך ורק על סמך מחיר הרכישה מובילה לרוב לעלויות גבוהות יותר בטווח הארוך.
TCO צריך לכלול:
תחזוקה וחלקי חילוף
צריכת אנרגיה
הדרכה ותמיכה הנדסית
יציבות תשואה לאורך זמן
עיצובים מודולריים וניתנים להרחבה מגנים על ההשקעה בכך שהם מאפשרים שדרוגים הדרגתיים במקום החלפת קו מלא.
נקודת מוצא מרכזית עבור SMT אלקטרוניקה כוח:
קו SMT החסכוני ביותר הוא זה שנשאר פרודוקטיבי ויציב לאורך כל מחזור חייו.
אפילו הציוד הטוב ביותר עלול להיכשל אם תמיכת הספקים אינה מספקת.
קריטריונים מרכזיים להערכה:
ניסיון ביישומי חשמל
זמינות של תמיכה טכנית והדרכה
תהליכי התקנה והפעלה מוכחים
מבנה תגובת שירות ברור
נקודת מוצא מרכזית עבור SMT אלקטרוניקה כוח:
יכולת הספק חשובה לא פחות מיכולת המכונה עבור יישומים מורכבים ואמינים גבוהים.
בחירת קו SMT לאלקטרוניקה PCBA אינה רכישת ציוד פשוטה. זוהי החלטה ייצור אסטרטגית שמשפיעה על אמינות המוצר, יציבות תפעולית ומדרגיות עתידית.
עבור רוב היצרנים, האתגר האמיתי הוא לא קניית מכונות, אלא תרגום מאפיינים של המוצר - כמו מסה תרמית, תמהיל רכיבים ויעדי אמינות - למערכת ייצור יציבה וניתנת להרחבה.
קו SMT של אלקטרוניקה כוח מעוצב היטב אינו רודף אחרי מהירות מרבית. הוא מספק ביצועים עקביים בתנאים תובעניים, שנה אחר שנה.
לפני סיום השקעה כלשהי, עריכת סקירה טכנית מובנית - המכסה התנהגות תרמית של המוצר, תמהיל רכיבים ואילוצי התרחבות ארוכי טווח - יכולה להפחית משמעותית את הסיכון התפעולי ולהגן על איכות המוצר לאורך כל מחזור החיים.
במקרים מסוימים, הסתגלות חלקית אפשרית, אך לעתים רחוקות היא אופטימלית. קווי SMT של מוצרי אלקטרוניקה מותאמים בדרך כלל עבור לוחות דקים, רכיבים קטנים ומהירות מיקום גבוהה. PCBAs של Power Electronics מציגים לוחות עבים יותר, מסה תרמית גבוהה יותר ורכיבים כבדים יותר, אשר לרוב חורגים מהשוליים המכניים והתרמיים של קווים ממוקדי צרכן. התאמת קווים כאלה עלולה להוביל לתהליכים לא יציבים ולסיכון גבוה יותר לטווח ארוך.
יש לכלול שיקולי זרימה חוזרת בשלב התכנון המוקדם ביותר. עובי לוח, משקל נחושת, מסה תרמית של רכיבים ומטרות אמינות מפרקי הלחמה משפיעים ישירות על בחירת תנור זרימה חוזרת ועל פריסת הקו. התייחסות לזרימה חוזרת כפרט במורד הזרם מביאה לעיתים קרובות לשוליים תרמיים לא מספיקים שקשה לתקן מאוחר יותר.
לא תמיד. בעוד חנקן או זרימת ואקום יכולים להפחית חמצון וריקון עבור יישומים מסוימים בעלי הספק גבוה, PCBAs רבים של אלקטרוניקה כוח יכולים להשיג אמינות מקובלת עם פרופילי זרימת אוויר מעוצבים היטב. ההחלטה צריכה להתבסס על גודל כרית תרמית, סובלנות לריקון ואמינות ולא על הנחות ברירת מחדל.
הבדיקה צריכה להיות מונעת סיכונים ולא מונעת כיסוי. חיבורי הלחמה בסיכון גבוה - כגון התקני חשמל, רפידות תרמיות ונתיבים בעלי זרם גבוה - נהנים בעיקר מבדיקה מעמיקה יותר, כולל צילום רנטגן בעת הצורך. החלת בדיקה מקסימלית על כל רכיב מגדילה לעיתים קרובות את זמן המחזור ללא הפחתת סיכון פרופורציונלית.
אינדיקטורים נפוצים כוללים שיעורי ריקון לא עקביים, רגישות לשינויים קטנים בפרופיל, תנודות בתשואה על פני משמרות, ופגמים במפרקי הלחמה המופיעים לאחר ייצור ממושך ולא במהלך ניסויים ראשוניים. תסמינים אלה מצביעים לעתים קרובות על יכולת זרימה חוזרת שולית או מגבלות זרימת אוויר.
עקיבות הנתונים הופכת חשובה יותר ככל שמוצרי אלקטרוניקה כוח עוברים ליישומים מוסדרים או קריטיים לבטיחות. רישום פרמטרים מרכזיים של תהליך - כגון איכות הדפסה, דיוק מיקום ופרופילי זרימה חוזרת - עוזר לזהות את הסיבות השורשיות כאשר מתעוררות בעיות ותומכת בבקרת תהליכים ארוכת טווח ובביקורות של לקוחות.
כֵּן. גם כאשר הנפחים הנוכחיים יציבים, תיקי מוצרי אלקטרוניקה הכוח מתפתחים לעתים קרובות לקראת צפיפות הספק גבוהה יותר או דרישות אמינות מחמירות יותר. שמירת מקום פיזי ותאימות מערכת לבדיקה עתידית, חציצה או שדרוגי תהליכים מפחיתה משמעותית את ההפרעות והסיכון להשקעה מחדש.
