מדריך תצורת קו ייצור SMT עבור גדלי מפעל שונים

בחירת הנכונה של SMT תצורת קו הייצור היא אחת ההחלטות הקריטיות ביותר שיצרן אלקטרוניקה יקבל. קו SMT תואם היטב יכול לשפר את הפרודוקטיביות, להבטיח איכות יציבה ולתמוך בצמיחה ארוכת טווח. מצד שני, תצורה לא תואמת מובילה לרוב לבזבוז השקעה, צווארי בקבוק בייצור או שדרוגים יקרים מאוחר יותר.

גורם מפתח אחד שלעתים קרובות מזלזל בו הוא גודל המפעל. גדלי מפעלים שונים מגיעים עם יעדי ייצור, אילוצים ופרופילי סיכון שונים מאוד. מדריך זה מסביר כיצד יש לתכנן תצורות של קו ייצור SMT עבור מפעלים קטנים, בינוניים וגדולים ובמה הלקוחות צריכים להתמקד בכל שלב.

מדוע גודל המפעל חשוב בתצורת קו SMT?

פסי ייצור SMT אינם פתרונות 'יחידה שמתאים לכולם'. התצורה האופטימלית תלויה במידה רבה באופן שבו מפעל פועל כיום וכיצד הוא מתכנן לגדול בעתיד.

גודל המפעל משפיע על:

• דרישות נפח ייצור וזמן טקט

• מגוון מוצרים ותדירות החלפה

• זמינות עבודה ורמות מיומנות

• גמישות תקציבית וציפיות להחזר על ההשקעה

התעלמות מההבדלים הללו גורמת לרוב לקווים מוגדרים יתר על המידה שאינם מנוצלים, או קווים בעלות נמוכה שאינם יכולים לעמוד בביקוש עתידי. הבנת היכן עומד המפעל שלך היא הצעד הראשון לקראת השקעה רציונלית בקו SMT.

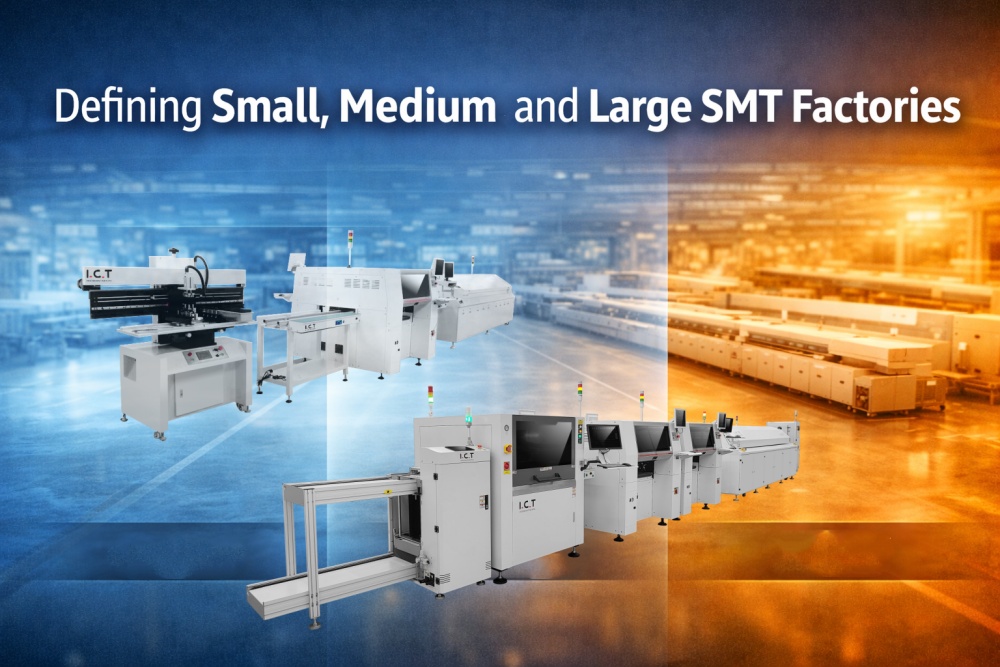

כיצד להגדיר מפעלי SMT קטנים, בינוניים וגדולים?

במקום להשתמש בתוויות מעורפלות, מעשי יותר להגדיר את גודל המפעל באמצעות אינדיקטורים תפעוליים:

מפעלים בקנה מידה קטן

• היקפי ייצור נמוכים עד בינוניים

• מגוון מוצרים גבוה, גדלי אצווה קטנים

• פעולה במשמרת אחת במקרים רבים

• צוותי הנדסה ותחזוקה מוגבלים

מפעלים בקנה מידה בינוני

• ביקוש ייצור יציב וגדל

• דגמי מוצרים מרובים עם החלפות קבועות

• משמרת אחת עד שתיים ביום

• מהנדסי תהליך ואיכות מסורים

מפעלים בקנה מידה גדול

• ייצור מתמשך בנפח גבוה

• פחות סוגי מוצרים אבל תפוקה גדולה לכל דגם

• פעולה מרובה משמרות או 24/7

• אוטומציה חזקה, איכות ותשתית IT

ברגע שמפעל יכול לזהות בבירור את הקטגוריה שלו, החלטות תצורת קו SMT הופכות הרבה יותר הגיוניות וחסכוניות.

תצורת קו SMT עבור מפעלים בקנה מידה קטן

עבור מפעלים בסדר גודל כזה, המוקד העיקרי צריך להיות הימנעות מהשקעות יתר תוך שמירה על מקום לשדרוגים הדרגתיים.

למפעלים קטנים יש בדרך כלל את המאפיינים הבאים:

• נפח ייצור נמוך יותר (למשל, ייצור יומי של 500-1000 PCBs)

• תקציב מוגבל

• דרישה גבוהה לגמישות ולמגוון מוצרים

עבור מפעלים קטנים, תצורת SMT חייבת לאזן בין יעילות ובקרת עלויות, עם דגש על ציוד רב תפקודי.

ציוד מומלץ:

1. מכונת בחירה ומקום : בחר דגם בינוני כגון JUKI 2030 או Panasonic NPM-W2 , המציעים CPH (רכיבים לשעה) של בסביבות 10k-15k, מתאים לייצור אצווה קטנה.

2. תנור זרימה חוזרת : בחר בתנור זרימה חוזרת של 8 אזורים, כגון Heller 1707EX, ICT-Lyra622 שיכול להתמודד עם תהליכי הלחמה נפוצים עבור נוריות LED ורכיבי אלקטרוניקה לצרכן.

3. בדיקה אופטית אוטומטית (AOI) : Fuji NXT AOI， ICT-V8 היא בחירה חסכונית המספקת דיוק הגון לבדיקה מבלי לחרוג מהתקציב.

4. מדפסת מסך : DEK Horizon 03iX , ICT-4034 מציעה בקרת לחץ מדויקת של מגב וניקוי אוטומטי, מה שהופך אותה לבחירה מצוינת עבור הגדרות בקנה מידה קטן.

הצעות תצורה:

• אוטומציה: הוסף מכונות החלפת הזנה אוטומטיות כדי לשפר את מהירות הייצור ולהפחית את העבודה הידנית.

• הכשרת צוות: ודא שלפחות שני מפעילים מאומנים בתפעול מכונות ובתחזוקה בסיסית.

• אופטימיזציה של פריסה: שקול פריסה בצורת U כדי למזער את הטיפול בחומרים ושטחי אגירה.

תצורת קו SMT עבור מפעלים בקנה מידה בינוני

מפעלים בגודל בינוני מייצרים בדרך כלל בין 1000-5000 PCBs ליום ולעתים קרובות יש להם בסיס איתן באוטומציה עם תקציב גמיש יותר לתמיכה בהשקעות נוספות.

ציוד מומלץ:

1. בחר מכונת בחירה : בחר דגמים כמו JUKI RS-1R או Samsung SM471 , המספקים CPH של 20k-30k, מתאים לייצור PCB בצפיפות בינונית עד גבוהה.

2. תנור זרימה חוזרת : בחר בתנור זרימה חוזרת של 10 אזורים, כגון Heller 1913EX או I.CT-L10 המציע מערכות בקרת טמפרטורה מדויקות עבור תהליכי הלחמה מורכבים (למשל, הלחמה חוזרת של חנקן).

3. בדיקה אופטית אוטומטית (AOI) : לשליטה באיכות גבוהה יותר, שקול את מערכת Koh Young Zenith 3D AOI, המספקת יכולות בדיקה מפורטות.

4. בדיקת הדבקת הלחמה (SPI) : מערכת Koh Young או I.CT-S400 SPI יכולה לנטר את עובי ועקביות משחת הלחמה בזמן אמת במהלך תהליך ההדפסה.

הצעות תצורה:

• אוטומציה מוגברת : שלבו מערכות אוטומטיות לטיפול בחומרים כדי להפחית התערבות ידנית.

• פריסת קו ייצור : פריסה ליניארית מבטיחה זרימת חומרים חלקה ובזבוז זמן מינימלי.

• בקרת איכות : הוסף מערכות בדיקה רציפה SPI+AOI כדי להבטיח שסטנדרטים איכותיים נשמרים בכל שלב בייצור.

תצורת קו SMT עבור מפעלים בקנה מידה גדול

למפעלים גדולים יש בדרך כלל נפחי ייצור גבוהים מאוד, לרוב העולים על 5000 PCBs ליום, והם יכולים להרשות לעצמם להשקיע במגוון רחב יותר של ציוד. מפעלים אלו שואפים לאוטומציה מרבית וקיבולת גבוהה, בדרך כלל כרוכים במספר קווי ייצור.

ציוד מומלץ:

1. מכונת בחירה ומקום : דגמים מתקדמים כגון JUKI RS-7R או Fuji NXT III, עם CPH של מעל 40k, מושלמים לייצור בקנה מידה גדול, בנפח גבוה.

2. תנור זרימה חוזרת : בחר תנור זרימה חוזרת של 12 אזורים, כמו I.CT-L12 או Heller 1917EX, המתאים לתהליכי הלחמה שונים ולוחות בצפיפות גבוהה.

3. בדיקה אופטית אוטומטית (AOI) : ה-Koh Young Zenith או I.CT-5146 3D AOI הוא אידיאלי עבור מפעלים גדולים, ומציע יכולות בדיקה תלת-ממדיות מתקדמות.

4. מדפסת מסך : מדפסות ברמת דיוק גבוהה כמו DEK Horizon 03iX, ICT-5151 מתאימות לנפחי ייצור גדולים ומבטיחות יישום עקבי של משחת הלחמה.

הצעות תצורה:

• אוטומציה מלאה: ודא שכל קו הייצור יהיה אוטומטי, כולל החלפת הזנה אוטומטית ומערכות רובוטיות לטיפול בחומרים.

• אופטימיזציה של תהליך: התאמה אישית של פרופילי טמפרטורת זרימה חוזרת של תנור ותוכניות בחירה ומקום כך שיתאימו לסוגי מוצרים שונים, תוך הבטחת גמישות בייצור.

• משוב נתונים: התקן מערכות ניטור בזמן אמת כדי לעקוב אחר ביצועי הציוד ולצפות תקלות פוטנציאליות.

טעויות נפוצות בבחירת קווי SMT לפי גודל מפעל

פרויקטים רבים של קו SMT לא מצליחים לספק את התוצאות הצפויות עקב טעויות שניתן להימנע מהן. הנפוצים ביותר כוללים:

• בחירת ציוד מבוססת אך ורק על מפרט מקסימלי ולא על צרכים בפועל

• הערכת יתר של גידול ייצור לטווח קצר

• התעלמות מזמן מעבר ומורכבות תפעולית

• לזלזל בחשיבות התמיכה וההדרכה בתהליך

טעויות אלו נובעות לרוב מהתייחסות לתצורת קו SMT כאל רשימת קניות במקום כמשימת עיצוב מערכת ייצור.

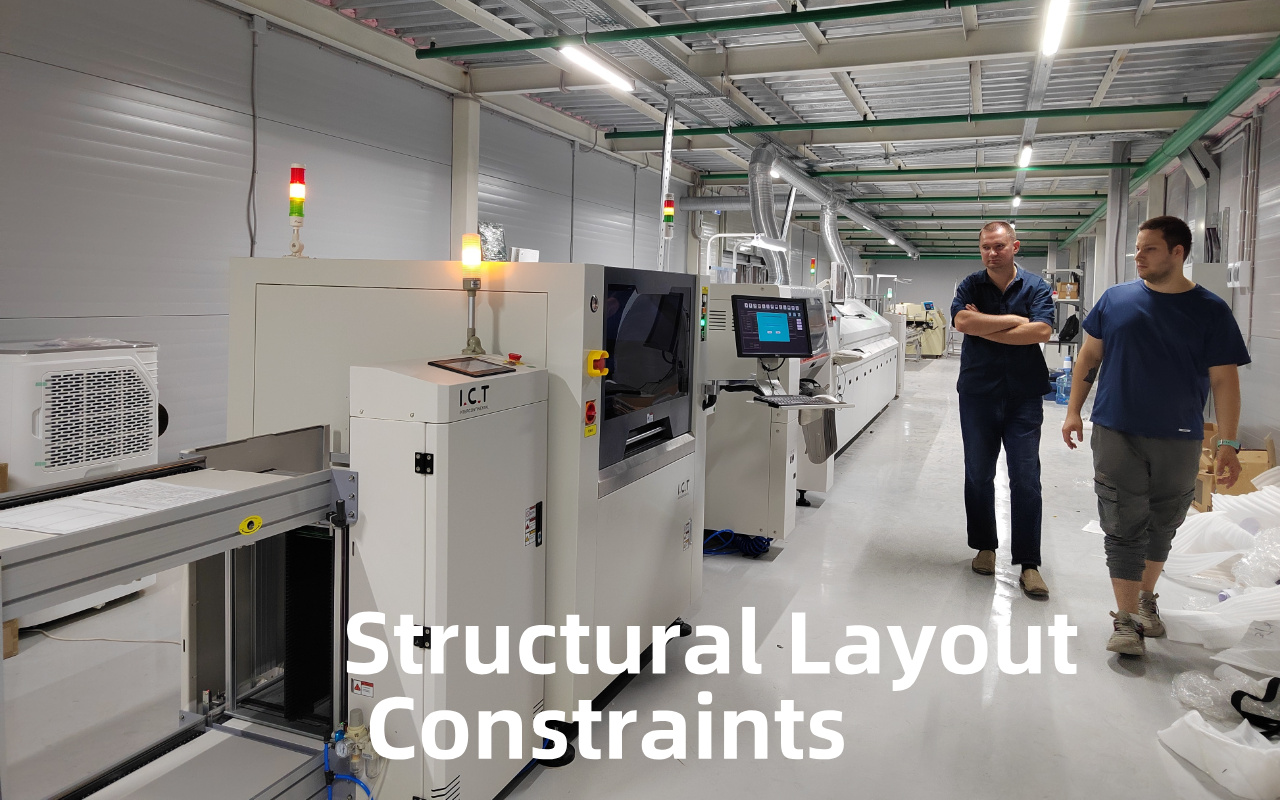

כיצד לתכנן התרחבות עתידית מהיום הראשון

אפילו מפעלים קטנים חושבים על צמיחה עתידית. המפתח הוא לא לקנות הכל מראש, אלא לתכנן את הקו מתוך מחשבה על התרחבות.

אסטרטגיות הרחבה מעשיות כוללות:

• שמירת שטח פריסה לציוד נוסף

• בחירת מכונות עם מסלולי שדרוג מודולריים

• סטנדרטיזציה של ממשקים לאוטומציה עתידית

קו SMT מתוכנן היטב מאפשר למפעל להגדיל את התפוקה צעד אחר צעד, מבלי להשליך השקעות קיימות. גישה זו מפחיתה סיכונים ושומרת על הוצאות ההון בהתאמה לצמיחה עסקית אמיתית.

מלכודות נפוצות והצעות שיפור

1. הזנחת מגוון המוצרים: יצרנים רבים מתמקדים רק בייצור של סוג מוצר אחד ומתעלמים ממגוון המוצרים שייוצרו. לסוגים שונים של מוצרים אלקטרוניים (למשל, LED, אלקטרוניקה לרכב, אלקטרוניקה רפואית) יש דרישות ציוד שונות. יש להגדיר את קו הייצור בהתאם לתמהיל המוצרים בפועל.

2. הסתמכות יתרה על מותג ציוד בודד: בעוד שהמותג חשוב, חשוב יותר להתמקד בתאימות ציוד. שילוב רב מותגים עשוי להציע פתרונות גמישים יותר לצרכים שונים.

3. אוטומציה יתרה: לא כל תהליך צריך להיות אוטומטי לחלוטין. שלבים מסוימים (למשל, הרכבה, בדיקה) נהנים משיתוף פעולה בין אדם למכונה, שיכול לשפר את היעילות תוך שמירה על עלויות.

מחשבות אחרונות

בבחירת קו ייצור SMT, חשוב לקחת בחשבון לא רק את מפרטי הציוד אלא גם את גודל המפעל בפועל, זרימת הייצור, סוגי המוצרים וצרכי ​​האוטומציה. למפעלים קטנים, בינוניים וגדולים יש עדיפויות שונות בהגדרת קווי הייצור שלהם. הגדרה מותאמת היטב יכולה למקסם את יעילות הייצור ואיכות המוצר.

ספק פתרונות SMT מקצועי לא מתחיל עם המלצות ציוד. במקום זאת, הם מתחילים בהבנת יעדי ייצור, אילוצים ותוכניות צמיחה. גישה זו מובילה לפתרונות מעשיים, ניתנים להרחבה ובר קיימא לאורך זמן.

אם אתה עדיין לא בטוח לגבי תצורת קו הייצור SMT או רוצה להתאים אישית את מערך הציוד שלך, אל תהסס לפנות ל-ICT. אנו מספקים פתרונות מקיפים ומותאמים המבטיחים שכל היבט של קו הייצור שלך פועל בצורה חלקה ויעילה.
