LX-8
JUKI
| כַּמוּת: | |
|---|---|

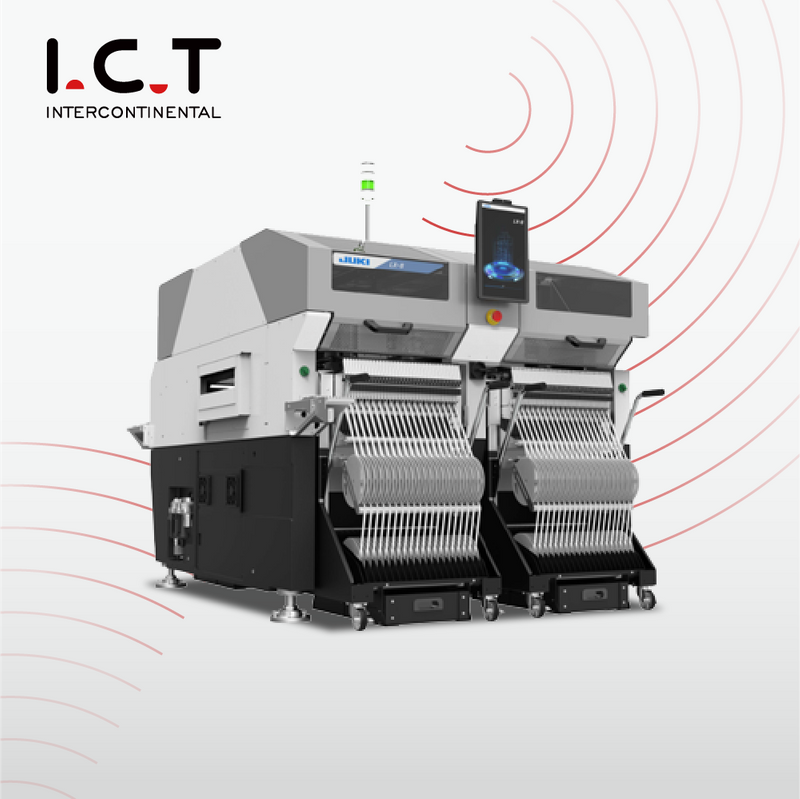

| דֶגֶם | מתקן שבב JUKI LX-8 SMT | |||
| P20S*⊃1;×P20S*⊃1; | P20S*⊃1;xTakumi | TakumixTakumi | ||
| גודל לוח | מִינִימוּם | 50×50 מ'מ | ||
| הידוק בודד | 410×400 מ'מ | |||
| הידוק כפול*⊃1; | 810×400 מ'מ*⊃2; | |||
| גובה רכיב | 3 מ'מ | 25 מ'מ | ||
| גודל הרכיב | מִינִימוּם | 0201*⊃1; | 0201*⊃1; | |
| מַקסִימוּם | 5 ㎜ | 65 ㎜ /10 ㎜ ×90 ㎜ /50 ㎜ ×75 ㎜ | ||
| מהירות מיקום (אופטימלית) | 105,000 CPH | 99,500 CPH | 94,000 CPH | |
| דיוק מיקום | ±40μm（25μm*⊃3;）(Cpk ≧1) | ±35μm (Cpk ≧1)*⁴ | ||
| קיבולת מזין | סרט הדבקה | מקסימום136 | מקסימום148 | מקסימום160 |
| מגש*⁵ | - | מקסימום30 | מקסימום60 | |
| כּוֹחַ | 3 פאזי AC200V (סטנדרטי) AC200V ~ AC415V (כאשר שנבחר אופציונלי שנאי) | |||
| כוח לכאורה | 2.49kVA | |||
| לחץ אוויר הפעלה | 0.5±0.05MPa | |||
| צריכת אוויר (סטנדרטי) | 50 ליטר לדקה (ANR) | |||
| מידות המכונה (WxDxH)⁶ | 1,600 ㎜ ×1,924 ㎜ ×1,440 ㎜ | |||
| מסה (בערך) | 2,400 ק'ג או פחות | |||
*1 אנא צור קשר עם I.C.T לפרטים
*2 ברירת המחדל של היצרן
*3 זיהוי תמונה, מצב דיוק גבוה
*4 לזיהוי לייזר
*5 עבור TR8SR
* ממד 6 D אינו כולל את צג התפעול הקדמי.מימד H אינו כולל מגדל איתות.
