AOI הוא קיצור של Automated Optical Inspection, שנמצא בשימוש נרחב בתעשיית האלקטרוניקה כדי לבדוק את המראה של מכלול PCBA בקצה האחורי של קו הייצור של לוח המעגלים.העיקרון הבסיסי של AOI הוא לשפוט האם האובייקט הנבדק עומד בתקן על ידי השוואה האם יש הבדל גדול בין האובייקט הנבדק לתמונה הסטנדרטית על ידי שימוש בטכנולוגיית תמונה.AOI פולט מקור אור 4 צבעים ללוח ה-PCBA, אשר נסרק אוטומטית על ידי מצלמה תעשייתית לאיתור כשלים קטסטרופליים, כגון רכיבים חסרים או פגמים באיכות.לכן, איכות ה-AOI תלויה ביכולת הדמיית התמונה, יכולת ניתוח האלגוריתם וטכנולוגיית ההבחנה בתמונה.I.C.T AOI הצליחה היטב בהיבטים אלה.
חלק מהלקוחות ישקלו האם יש צורך לקנות מכונת AOI, ואחד הפתרונות לשיפור היעילות האיכותית הוא להשתמש ב-AOI.אם ניתן למצוא את התקלה בקו הייצור, ניתן לתקן אותה באופן מיידי, כך שניתן להפחית מאוד את שיעור הפגמים, ולהחזיר את המידע לקדמת קו הייצור, כך שניתן לפתור הרבה מאותן בעיות או נמנע מלפנים.
אתה יכול להחליט באיזה מהם לבחור על סמך הקיבולת והתקציב שלך. ישנם מספר סוגים של AOI מקוונים, אשר נקבעים בהתאם לקו הייצור שלך. I.C.T-V5000H משמש לקצה הקדמי והאחורי של הלחמת זרימה חוזרת בקווי ייצור SMT, בדרך כלל ממוקם בקצה האחורי של תנור זרימה חוזרת.אשר יוצבו בקצה הקדמי של תנור הזרימה מחדש כדי לבדוק את מצב SMT של thמכונת SMT.ממוקם בקצה האחורי של הלחמה חוזרת משמש לזיהוי PCBA לאחר הלחמה.
שניהם I.C.T-V5200 ו I.C.T-V5300 ממוקמים בקצה האחורי של קו ה-DIP ויכולים לזהות במהירות ובדייקנות כל בעיה במפרקי ההלחמה.ההבדל הוא שה I.C.T-V5200 מכיל פונקציה הפוכה, צד PCBA אחד מזוהה, הצד השני מזוהה לאחר היפוך.ה I.C.T-V5300 היא גרסה משודרגת של I.C.T-V5200.יש לו שני מקורות אור ומצלמות בחלק העליון והתחתון, זה יכול לזהות את החלק העליון והתחתון בו זמנית, מה שיכול לחסוך פי 2.2 מזמן הזיהוי.
בנוסף לדגמים המקוונים לעיל, המודל הלא מקוון I.C.T-V8 יש גם נפח מכירות גבוה.פרט לכך שאדם נדרש להציב את הלוח באופן ידני לזיהוי, תצורות אחרות זהות לדגם המקוון, וניתן לכנות את הדיוק ומהירות הזיהוי מושלמים.
עקרון העבודה והמאפיינים של AOI
1. מקור אור טבעת LED קואקסיאלית RGB+W ארבעה צבעים.

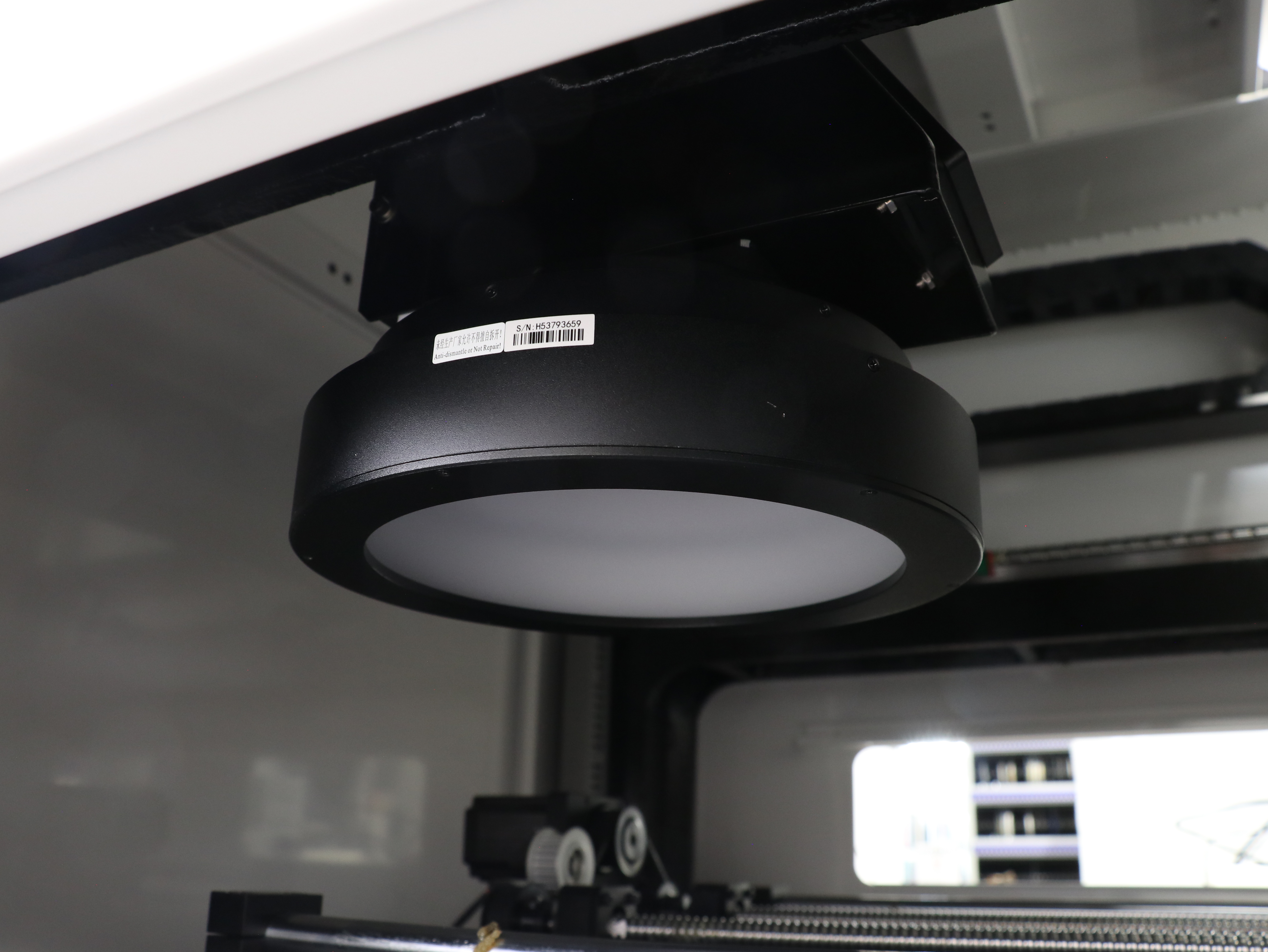

המאפיין הגדול ביותר של I.C.T AOI הוא השימוש במקור אור עגול LED בצבע ארבעה צבעים: RGB+W, המתייחס בהתאמה לאור אדום, ירוק, כחול ולבן.צבעי היסוד האדום, הירוק והכחול יכולים ללכוד בצורה מדויקת יותר את כמות הפח בכל מפרק הלחמה.מקור האור העגול יכול להשיג זיהוי של 360 מעלות ללא זווית מתה, מה שמאפשר למצלמה לתעד את תבנית מפרק ההלחמה האמיתית ביותר.אור לבן מגביר את הבהירות, מה שמגביר את הזיהוי.ומקור האור LED בעל ארבעה צבעים הוא אור קואקסיאלי, גם במקביל למצלמה התעשייתית, כך שהעיצוב יכול להפחית מאוד את עיוות התמונה.
2. מצלמת FOV תעשייתית
I.C.T AOI משתמש במצלמה תעשייתית של 5 מגה פיקסל המושלמת ללכידת רפידות וחיבורי הלחמה של 0201 ורכיבים קטנים יותר.דיוק FOV הוא 15μ, מהירות הצילום היא 0.2S/FOV, כל גודל FOV הוא 80cm²/S. ניתן להרגיש את מהירות הזיהוי של I.C.T AOI מהסרטון הבא.הוסף מצויד בעדשה טלצנטרית כדי להבטיח שהתמונה לא תהיה מעוותת.
3. תוכנה אלגוריתמית שפותחה על ידי I.C.T
עם ה תוצאות זיהוי של מקור אור RGB+W ארבעה צבעים, יש לנו תוכנת אלגוריתם משלנו, שיכולה לבדוק את איכות תיקון SMTד מפרקי הלחמה DIP.בשונה ממותגים אחרים AOI, I.C.T מאמצת אלגוריתם מתקדם יותר, באמצעות ניגודיות מיצוי צבע מדויקת, בנוסף לזיהוי כתמי הלחמה, יכולה גם לזהות במדויק אם רפידות ה-PCB והרכיבים פגומים.

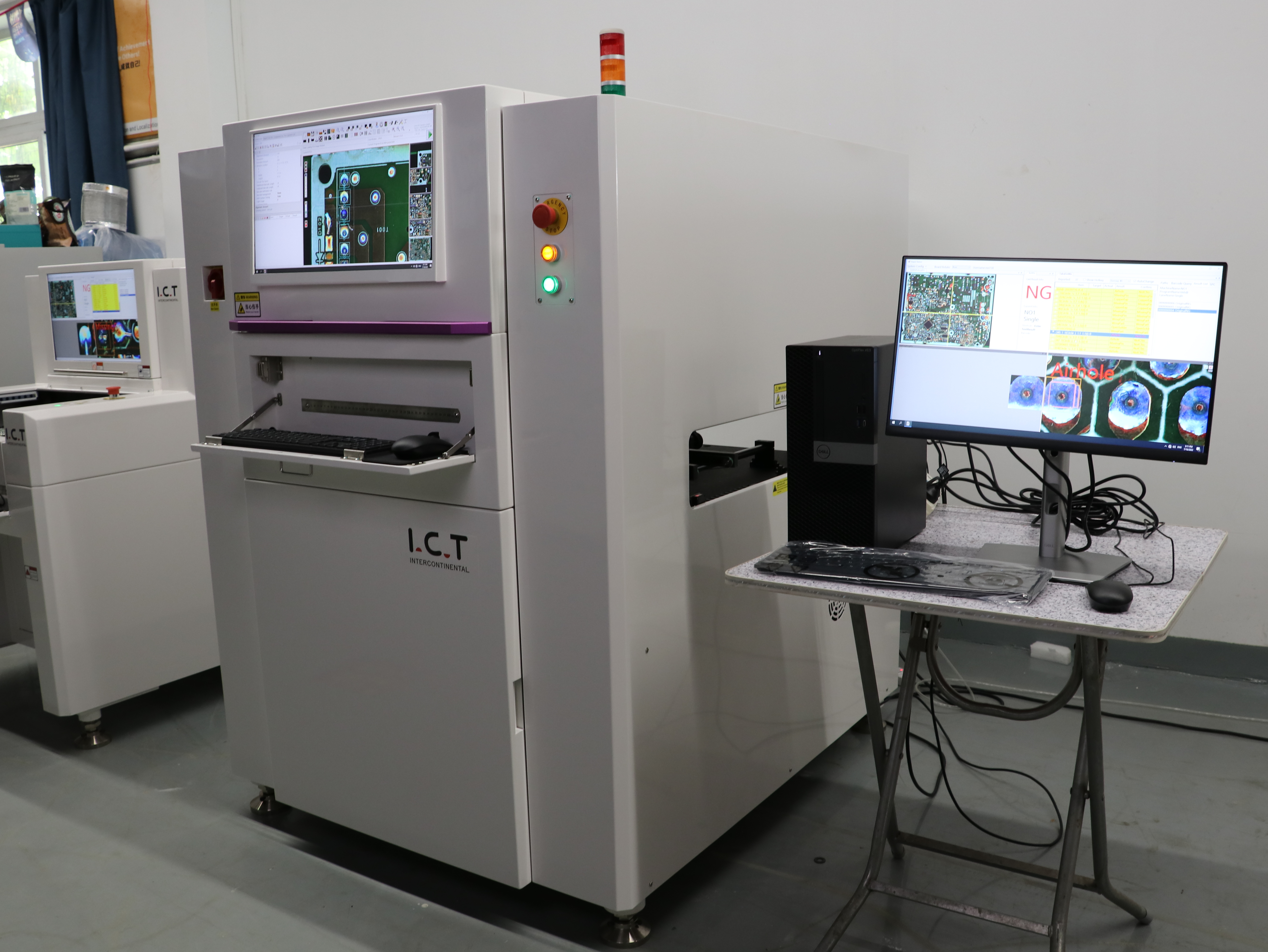

ל-I.C.T AOI יש גם עמדת תיקון עצמאית, שיכולה להעביר אוטומטית את הנתונים למחשב כך שמחלקת עמדות התיקונים תוכל לבדוק באופן מיידי את נתוני לוח ה-PCB הבעייתי.
4. בניית שיש

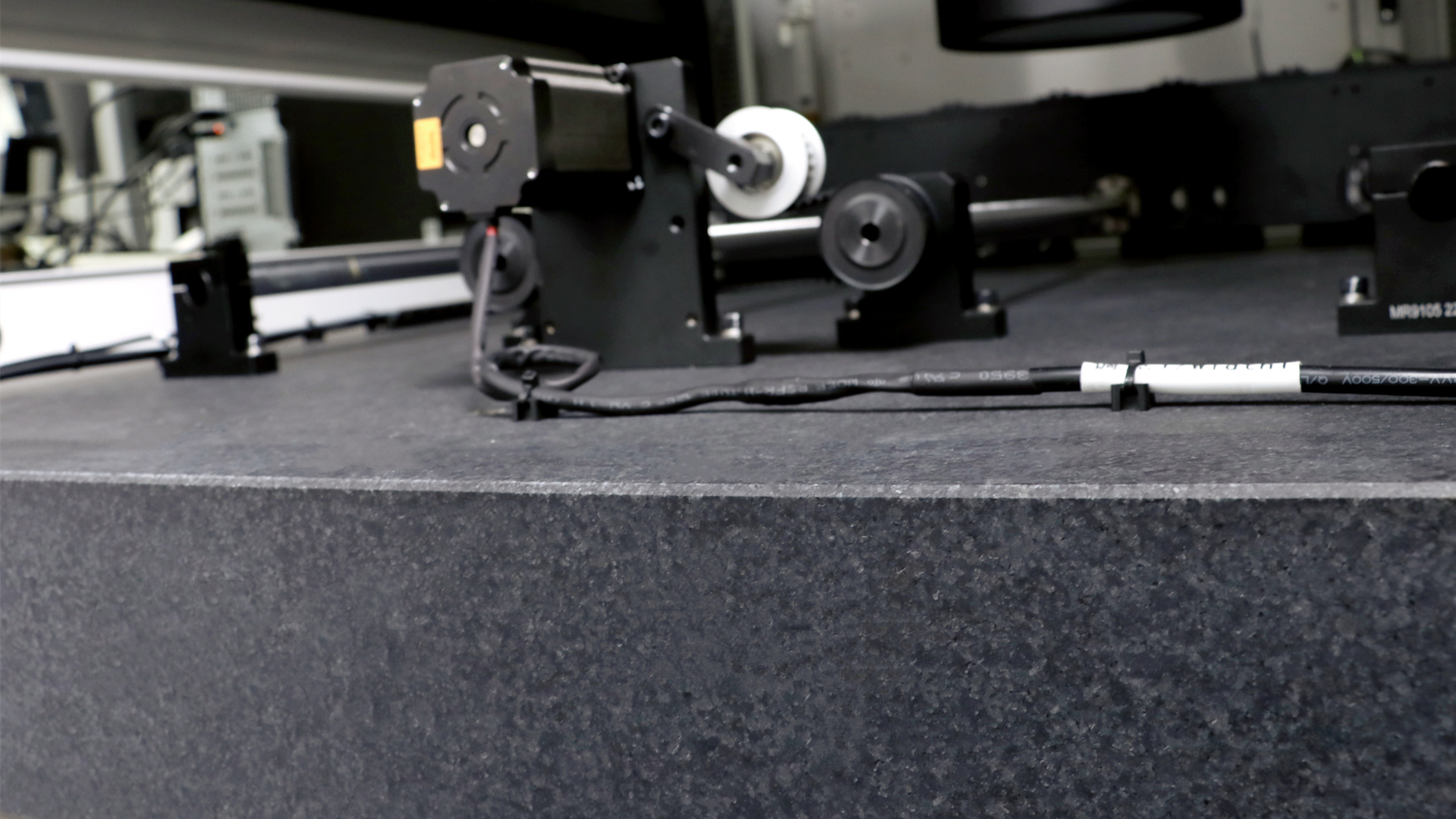

I.C.T AOI שוקל כ-1150KG, מכיוון שפלטפורמת השיש עם מסה של כ-320KG כלולה באמצע.פלטפורמת השיש מאפשרת לשקוע למרכז המסה (חלקיק) של המכונה כולה, תוך הימנעות מרטט הנגרם על ידי AOI במהלך העבודה.זה אומר שה-AOI של I.C.T יכול להשיג מהירות צילום של 0.2s/foV, מה שיכול לשפר מאוד את יעילות הייצור והבדיקה.
5. קושחה באיכות גבוהה

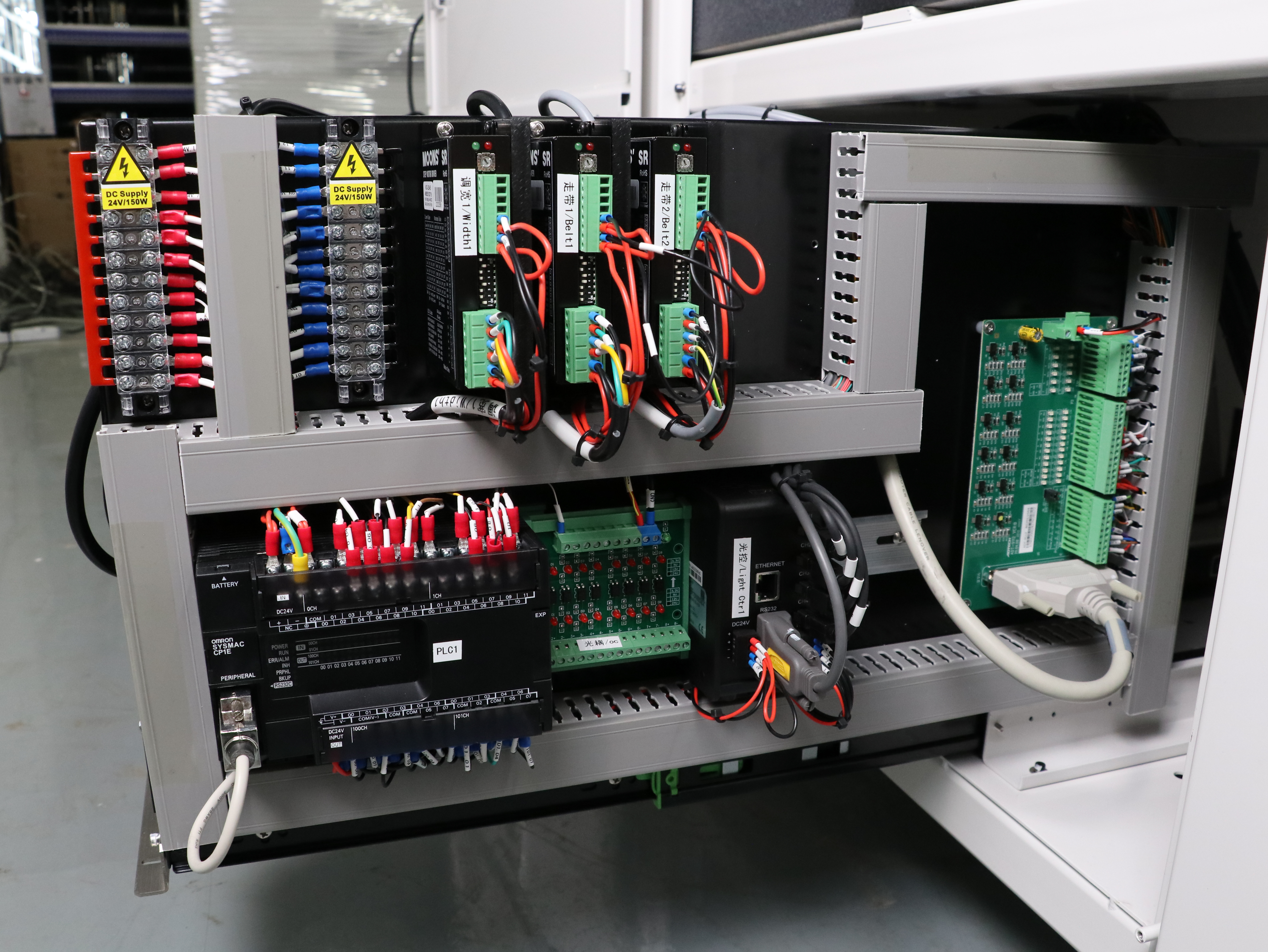

ה-AOI של I.C.T מאמץ קושחה של מותגים מפורסמים בינלאומיים, כגון Omron PLC, עם איכות שידור גבוהה, מהירות מהירה ופס רחב יציב, כדי להבטיח את המהירות והאיכות של המכונה.

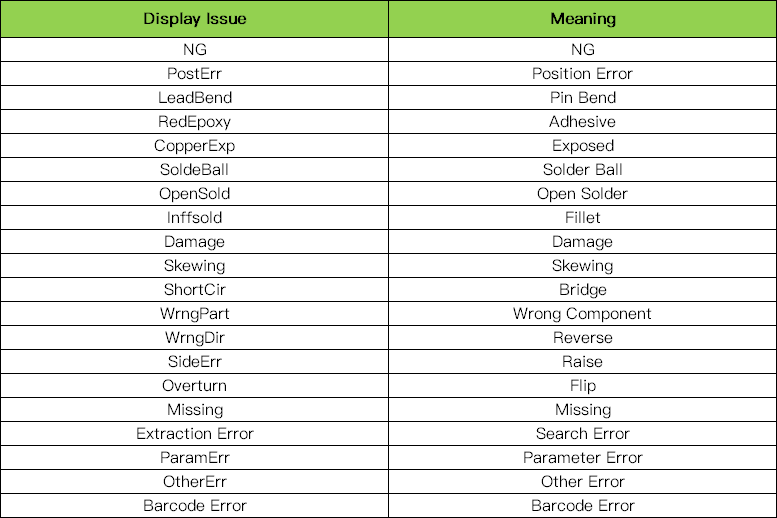

לאיזו בעיה ניתן לבדוק AOI?

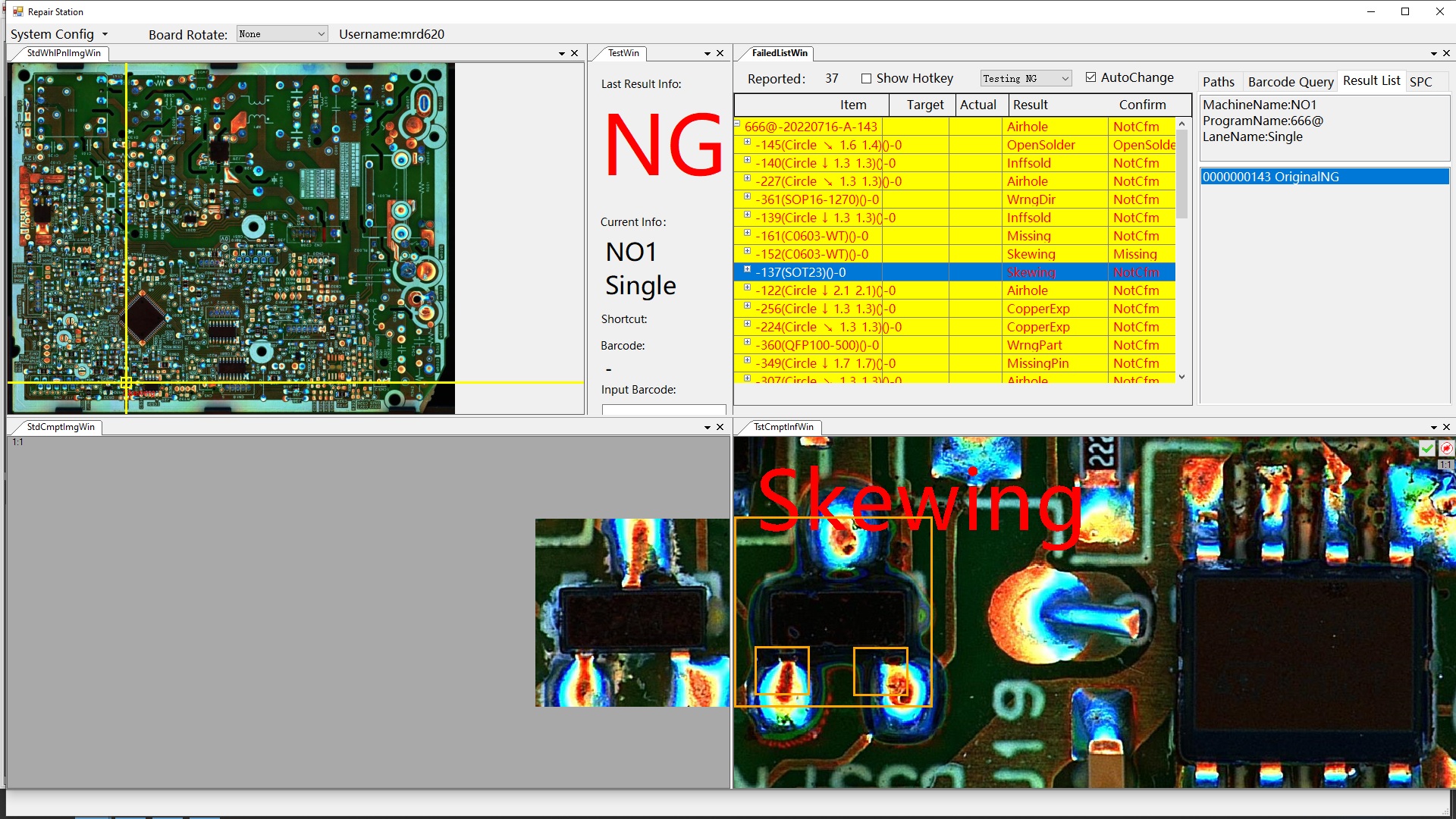

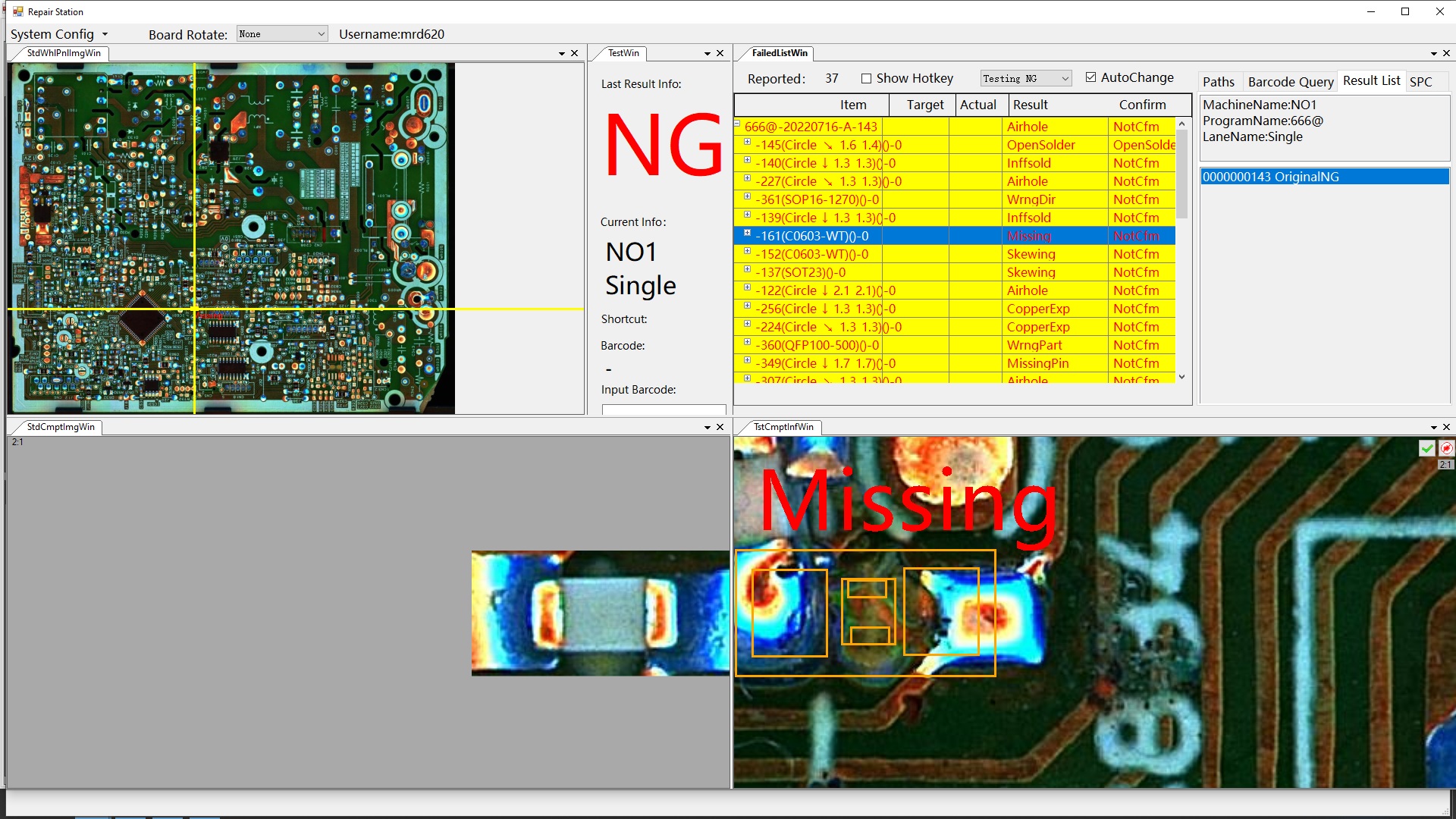

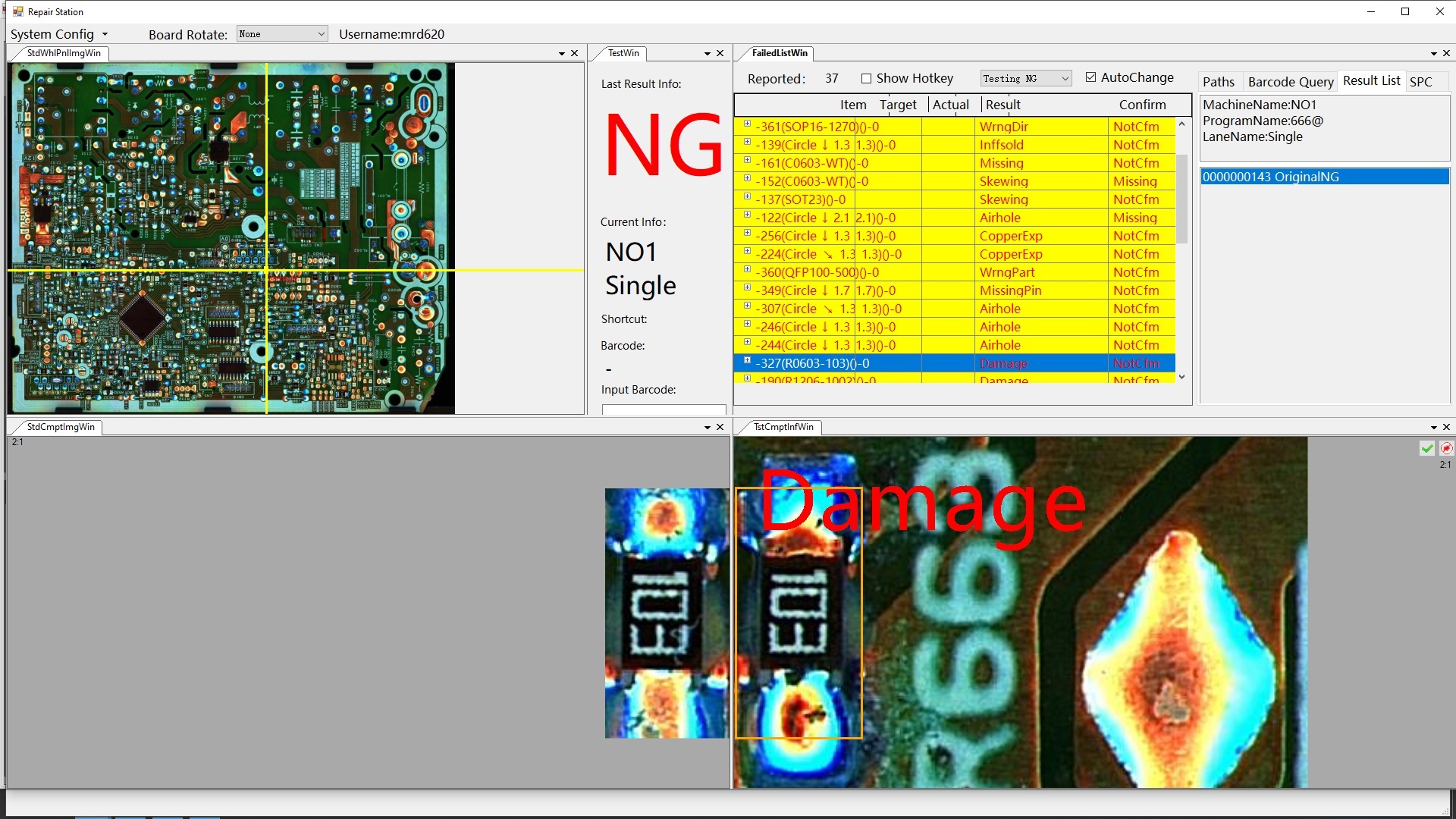

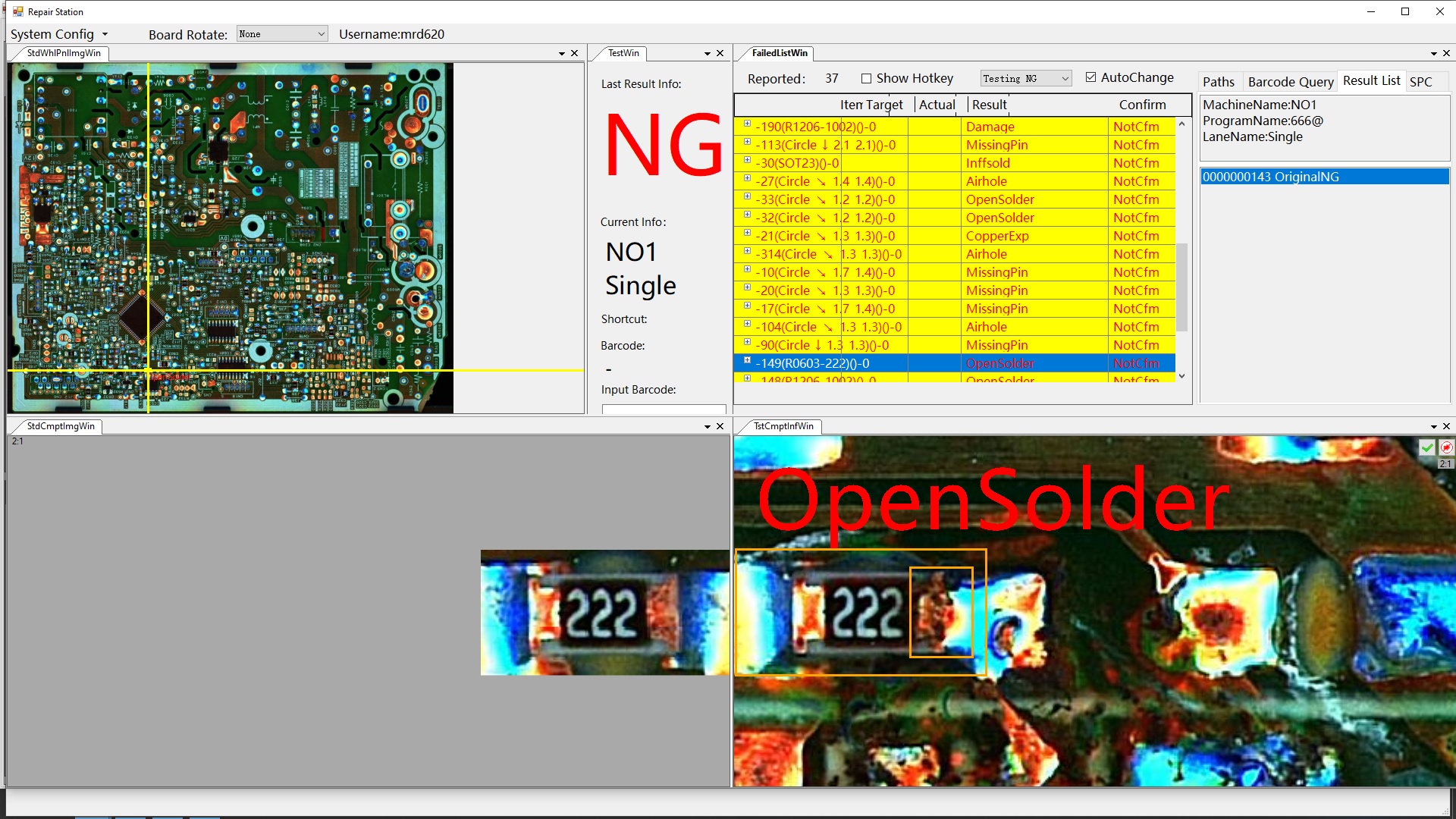

ניתן להשתמש ב-AOI כדי לזהות פגמים רבים על פני השטח, כולל שריטות, גושים, כתמים, מעגלים פתוחים, קצרים, הלחמה לא מספקת או מוגזמת, רכיבים שגויים, רכיבים חסרים, קוטביות לקויה של רכיבים וכו'.
