מדוע תשואת ה- SMT שלך נמוכה - ליקויים נפוצים וכיצד להפחית את העבודה המחודשת

תוהה מדוע תפוקת ה- SMT שלך נמוכה וכיצד להפחית את עבודת המחזור? אתה לא לבד. יצרנים רבים מתמודדים עם אתגרים בהשגת שיעורי תשואה גבוהים כתוצאה מפגמים נפוצים כמו גישור הלחמה, טומבסטון ולא מספיק הלחמה. בבלוג זה נחקור את גורמי השורש לנושאים אלה ונספק טיפים מעשיים לשיפור תהליך ה- SMT שלך. בין אם אתה מקצוען מנוסה או חדש בתחום, הצטרף אלינו כשאנחנו צוללים לפתרונות שיכולים לעזור לך להגביר את התשואה ולמזער את העבודה המחודשת.

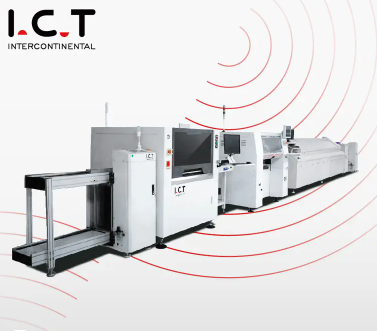

הבנת תשואות SMT ועיכול מחדש

הידיעה כיצד תשואת SMT ותעריפי עבודה מחודשים עובדת צוותים להפחית עלויות ולשפר את יציבות התפוקה.

מהי תשואת SMT?

תשואת SMT, המכונה לעתים קרובות תשואת מעבר ראשונה (FPY), מציגה את אחוז הלוחות שעוברים בדיקה בפעם הראשונה. מודד כמה מכלולים מתקדמים ללא עיבוד חוזר. FPY גבוה מצביע על תהליך יציב ומבוקר. אותות FPY נמוכים נושאים חוזרים ונשנים בהדפסת הדבקה, מיקום או מחדש.

הקשר קשרים מקרוב לתפוקת עיבוד מחדש, גרוטאות ותפוקת ייצור. תשואה נמוכה מגדילה את עבודת המחזור, הצורכת עבודה וחומרים. שיעורי שיעורים גבוהים מחודשים ייצור איטי, ויוצרים צווארי בקבוק המפחיתים את התפוקה ויעילות המפעל. פגמים מוגזמים יכולים להוביל לגרוטאות אם עיבוד חוזר נכשל, הגדלת עלויות הפסולת.

מדוע התשואה חשובה בייצור SMT?

תשואה נמוכה מגדילה את העבודה לצורך עיבוד חוזר ובדיקות נוספות. כל מחזור עבודה חוזר פירושו שמפעילים מקדישים זמן לתיקון לוחות במקום לייצר חדשים. זה מעלה את הצורך בבדיקה כדי לאמת יחידות מתוקנות, ומוסיף לשעות העבודה. פסולת החומרים עולה כאשר הלוחות זקוקים לחלקי חילוף, הלחמה או שטף במהלך עיבוד חוזר. עיבוד חוזר תכוף יכול לפגוע ב- PCBs, להפוך אותם לגרוטאות, להוביל לרכיבים מבוזבזים ולזמן עיבוד.

תשואה נמוכה משפיעה גם על זמני הובלה ועל מסירת לקוחות. הייצור מאט כאשר קווים מטפלים בעבודה מחודשת, מעכב את הפלט. לקוחות הממתינים למסירה עשויים להתמודד עם זמני הובלה ארוכים יותר, להסתכן בהזמנות אבודות ופגיעה במוניטין של המפעל.

ליקויים SMT נפוצים המובילים לתשואה נמוכה

הפגמים הקשורים להדבקת הלחמה

בעיות הדבק הלחמה הן גורם שכיח לתשואה נמוכה ב- SMT. הלחמה לא מספקת יכולה להוביל לחיבורים גרועים. גישור הלחמה מתרחש כאשר הלחמה זורמת בין רפידות רווחים מקרוב. גלגלי הלחמה הם כאשר נוצרים כדורים קטנים של הלחמה ב- PCB. פגמים אלה נובעים לרוב מתכנון שבלונות לא תקין, תוך שימוש בסוג הדבק שגוי או פרמטרים להדפסה שגויים.

בעיות מיקום רכיבים

דיוק מיקום הרכיב הוא קריטי. התאמה שגויה מתרחשת כאשר הרכיבים אינם ממוקמים כראוי על רפידות. טומבסטון מתרחש כאשר קצה אחד של רכיב מרים את הכרית. שיפוע הוא כאשר הרכיבים אינם מיושרים כראוי. סוגיות אלה נובעות לרוב מדיוק מכונות איסוף ומקום או וריאציות באריזת הרכיבים.

ליקויי הלחמה מחדש

תשואת השפעה על פגמים מחדש של ליקויי הלחמה. מפרקי הלחמה קרים מתרחשים כאשר ההלחמה לא נמסה לחלוטין. חללים הם חללים ריקים במפרק ההלחמה. ליקויים ראש-עמודי (HIP) מתרחשים כאשר ההלחמה אינה מרטיבה לחלוטין את הרכיב. סוגיות אלה נגרמות בדרך כלל על ידי פרופילי חוזר לא נכון, עגלת Warpage או חמצון רכיב.

בעיות PCB ואיכות רכיב

איכות PCB ואיכות רכיב ירודה יכולים להוריד את התשואה. PCBs מעוותים מקשים על יצירת חיבורי הלחמה טובים. חמצון או זיהום רכיבים יכולים למנוע הלחמה נאותה. מכשירים רגישים לחות (MSDs) יכולים גם להשפיע על איכות ההלחמה אם לא מטופלים כראוי.

כישלונות בדיקה ובדיקה

בדיקה ובדיקה יכולים להשפיע על התשואה. חיוביות שווא בבדיקה אופטית אוטומטית (AOI) יכולות להוביל לעבודה חוזרת מיותרת. פגמים שלא זוהו עלולים לגרום לכישלונות בתחום. בדיקה ובדיקה מדויקת הם המפתח להפחתת עיבוד מחדש ושיפור התשואה.

גורמי שורש לתשואה נמוכה של SMT

סוגיות הקשורות לחומר

איכות החומר היא גורם מפתח בתשואת SMT. גימור פני השטח של PCB משפיע על יכולת ההלחמה. תנאי אחסון ירודים יכולים להשפיל חומרים. גם איכות הרכיב חשובה. רכיבים באיכות נמוכה נוטים יותר לגרום למומים. לדוגמה, רכיבים מחומצנים עשויים שלא להלחם כראוי. מכשירים רגישים לחות (MSDs) דורשים אחסון מבוקר כדי למנוע עגלת עגלת. בדיקת חומרים נכנסים לפגמים יכולה לתפוס בעיות מוקדם, ולהפחית את הסיכון של פגמים במהלך הייצור.

פרמטרים של תהליכים

הגדרות תהליכים משפיעות על תשואת. הפרמטרים ההדפטיים חייבים להיות מדויקים. מהירות המיקום משפיעה על דיוק הרכיבים. הגדרות פרופיל מחדש קובעות את איכות המפרק של הלחמה. הגדרות שגויות יכולות להוביל לפגמים כמו מפרקי הלחמה קרים או גישור הלחמה. לדוגמה, מהירות מיקום מהירה מדי עלולה לגרום להתאמה שגויה, בעוד שפרופיל חוזר לא תקין יכול לגרום לא מספיק הלחמה. כוונון עדין של פרמטרים אלה על סמך הדרישות הספציפיות של ה- PCB והרכיבים יכול לשפר משמעותית את התשואה.

כיול ותחזוקה של ציוד

בעיות ציוד יכולות להוריד את התשואה. כיול מבטיח שמכונות יעבדו כראוי. תחזוקה שוטפת מונעת פירוט. ציוד לא מיושר או שחוק עלול לגרום למומים. לדוגמה, מכונת איסוף ומקום מכוילת שלא כדין עשויה למקם רכיבים שגויים. בדיקה והתאמה קבועה של ציוד מבטיחה ביצועים עקביים. שימוש בכלים מתקדמים כמו מערכות פיקוח הדבק הלחמה (SPI) יכול לסייע בתפיסת בעיות בשלב מוקדם של התהליך, ולהפחית את הסבירות של פגמים שיגיעו לשלבים מאוחרים יותר.

שגיאות מפעיל

טעות אנושית היא גורם נוסף. מפעילים עשויים לטעות במהלך הטיפול. עיבוד מחדש יכול להציג פגמים חדשים. אימונים נאותים ונהלים ברורים מפחיתים שגיאות. לדוגמה, טיפול בטיפול עם טיפול מונע נזק. הנחיות ברורות בנושא נהלי עיבוד מחדש יכולים למזער את הצגת הפגמים החדשים. יישום טכניקות הגתית שגיאות, כגון שימוש בג'יגים או אביזרים, יכול גם לעזור להפחית את שגיאות המפעיל.

על ידי התייחסות לסיבות שורש אלה, היצרנים יכולים לשפר את תפוקת ה- SMT ולהפחית את עבודתם מחדש. כל גורם ממלא תפקיד מכריע בהבטחת ייצור באיכות גבוהה, מטיפול בחומרים ועד אופטימיזציה של עיבוד ותחזוקת ציוד.

כיצד להפחית את ה- SMT מחדש ולשפר את התשואה

הבינו אופטימיזציה של הדפסת הדבקת הלחמה

כדי להגביר את התשואה של SMT, התחל עם הדפסת הדבק הלחמה. בחירת עובי הסטנסיל הנכון ועיצוב צמצם היא קריטית לתצהיר הלחמה מדויקת. לדוגמה, יתכן שיהיה צורך בסטנסיל עבה יותר לרכיבים גדולים יותר, ואילו דק יותר עובד טוב יותר עבור חלקים דקים. שליטה על צמיגות הדבק מבטיחה זרימה עקבית, ותנאי אחסון נאותים מונעים את ההתייבשות של הדבק או להיות מזוהמים. שימוש במערכות בדיקת הדבק הלחמה (SPI) יכול לתפוס פגמים מוקדם, לחסוך זמן ולהפחית את עבודת המחזור מחדש. מערכות SPI מספקות משוב בזמן אמת, ומאפשרות לך להתאים את תהליך ההדפסה תוך כדי תנועה.

שפר את דיוק מיקום הרכיב

דיוק מיקום הרכיב הוא המפתח להפחתת הפגמים. כיול באופן קבוע מכונות איסוף ומקום כדי להבטיח שהן פועלות בסובלנות. השתמש במערכות יישור ראייה כדי למזער מיקום לא נכון, במיוחד עבור רכיבים קטנים או מורכבים. עבודה צמודה עם ספקים לניהול איכות אריזת רכיבים מבטיחה כי חלקים יתאימו היטב ל- PCB. לדוגמה, רכיבים עם ממדים עקביים ואריזה באיכות גבוהה נוטים פחות לעבור במהלך המיקום.

פרופילי כוונון חוזר

פרופילי מחדש של פרופילים זקוקים להתאמה מדוקדקת בכדי להבטיח הלחמה עקבית. הגדר פרופילים על בסיס סוג הדבק הלחמה וצפיפות הרכיבים. לדוגמה, משחה עם נקודת התכה גבוהה יותר עשויה לדרוש פרופיל שונה מאחד עם נקודת התכה נמוכה יותר. עקוב אחר אזורי תנור ומהירויות מסוע מקרוב כדי להבטיח חימום אפילו על פני ה- PCB. השימוש בצמד תרמי לפרופיל תרמי בזמן אמת במהלך הייצור עוזר בזיהוי ותיקון כתמים חמים או קר בתנור, ומבטיח הלחמה עקבית.

ליישם אסטרטגיות פיקוח יעילות

אסטרטגיות פיקוח חייבות לאזן בין רגישות ודיוק כדי להפחית חיוביות כוזבות ולתפוס פגמים אמיתיים. התאם את הגדרות הבדיקה האופטית האוטומטית (AOI) להפחתת חיובי שווא, מה שעלול להוביל לעבודות חוזרות מיותרות. השתמש בבדיקת רנטגן עבור רכיבים מורכבים כמו BGAs ו- QFNs, בהם מפרקי הלחמה נסתרים נפוצים. תחזוקת ציוד רגיל שומרת על כלי בדיקה מדויקים ואמינים, ומבטיחה כי פגמים נתפסים מוקדם ובעקביות.

בקרות חומר ואחסון

טיפול בחומרים ואחסון משפיעים באופן משמעותי על התשואה. לאחסן מכשירים רגישים לחות (MSDs) בסביבות מבוקרות כדי למנוע נזק מהלחות. בדוק PCBs ונכנסים רכיבים לחמצון או עגלת עגלות, שיכולים להשפיע על יכולת ההלחמה ועל מיקום הרכיב. אחסון ובדיקה נאותים מבטיחים שהחומרים מוכנים לייצור, להפחתת פגמים ועבודות חוזרות. לדוגמה, אחסון PCB בסביבה יבשה ומגניבה מונע עגלת עיוות, בעוד שבדיקת רכיבים עם ההגעה יכולה לתפוס חמצון מוקדם.

על ידי התמקדות באזורים אלה, אתה יכול להפחית משמעותית את עבודת ה- SMT מחדש ולשפר את התשואה הכוללת. כל שלב, החל מיטוב הדפסת הדבק הלחמה ועד יישום אסטרטגיות פיקוח יעילות, ממלא תפקיד מכריע בהבטחת ייצור באיכות גבוהה.

כלים וניתוח נתונים לשיפור תשואות SMT

שימוש ב- SPC כדי לפקח על יציבות התהליך

בקרת תהליכים סטטיסטיים (SPC) היא כלי רב עוצמה לשמירה על יציבות תהליכי SMT. על ידי ניטור ברציפות של מדדי מפתח כמו נפח הדבק הלחמה, יישור סטנסיל ודיוק מיקום רכיב, SPC מסייע בזיהוי וריאציות מוקדם. הגדרת מגבלות בקרה מאפשרת לך לאתר סטיות לפני שהם מובילים למומים. תרשימי SPC מספקים תובנות חזותיות על מגמות תהליכים, המאפשרות התאמות יזומות כדי לשמור על פס הייצור שלך בצורה חלקה ועקביות.

ניתוח מגמות תשואה

ניתוח מגמות תפוקה חיוני לזיהוי דפוסי פגמים חוזרים ונשנים. על ידי מעקב אחר תשואה לאורך זמן, אתה יכול לאתר אם הפגמים גדלים או יורדים. ניתוח זה עוזר לאתר את הנושאים הנפוצים ביותר, ומאפשר לך למקד את מאמצי השיפור שלך במקום שהם הכי נחוצים. לדוגמה, אם אתה מבחין בעלייה עקבית של ליקויי גישור של הלחמה, אתה יכול לחקור את פרמטרי הדפסת הדבקת הדבקת הלחמה או להתייחס למטרה השורש.

מינוף מערכות MES

מערכות ביצוע ייצור (MES) מציעות מעקב בזמן אמת אחר נתוני פגמים ועיבוד מחדש. מערכות אלה לוכדות מידע כפי שהוא קורה על קו הייצור, ומאפשרות תגובות מהירות לנושאים מתעוררים. MES יכול להשתלב בכלים אחרים כמו SPC כדי לספק תצוגה מקיפה של תהליך הייצור שלך. נתונים בזמן אמת מאפשרים לך לקבל החלטות מושכלות, לייעל את זרימות העבודה ולהפחית את זמן ההשבתה. על ידי מינוף MES, אתה יכול לשפר את יעילות הייצור הכללית והתפוקה.

מחקרי מקרה - סיפורי הצלחה לשיפור התשואה

הפחתת הטמבסטון באמצעות התאמת פרופיל מחדש

יצרנית אלקטרוניקה מובילה התמודדה עם בעיות טומבסטון, בהן הרכיבים הרימו את הרפידות במהלך הלחמה מחדש. פגם זה היה נפוץ במיוחד ברכיבים קטנים ופסיביים. הצוות החליט לחקור את פרופיל מחדש מחדש, להתאים את שיעורי רמפת הטמפרטורה וטמפרטורות השיא. על ידי כוונון עדין של פרמטרים אלה, הם הצליחו להפחית את הטומבסטון ב- 80%. זה לא רק שיפר את התשואה אלא גם שיפר את אמינות המוצר הסופי. ההצלחה יוחסה לשליטה תרמית טובה יותר, והבטיחה אפילו חימום על פני ה- PCB.

הורדת גישור הלחמה עם שינויים בעיצוב סטנסיל

יצרן אחר התמודד עם בעיות גישור מתמשכות של הלחמה, במיוחד ב- PCBs בצפיפות. הצוות הבין שעיצוב השבלונות שלהם אינו אופטימלי לשחרור הדבק הלחמה. הם תיקנו את גדלי הצמצם והצורות של שבלונות, והבטיחו התאמה טובה יותר לרפידות ה- PCB. שינוי פשוט זה הוביל להפחתה של 75% במומים עם הלחמה. העיצוב המשופר של הסטנסיל איפשר לתצהיר הדבקת הלחמה מדויקת יותר, למזער את הסיכון לגישור הלחמה והפחתת משמעותית של עבודות מחדש.

שימוש בנתוני SPI כדי להפחית מספיק אירועי הלחמה

דוגמא שלישית כוללת מפעל שנאבק באירועי הלחמה לא מספיקים, מה שהוביל לחיבורים חשמליים לקויים. הצוות יישם מערכות בדיקת הדבק הלחמה (SPI) כדי לפקח על תהליך הדפסת הדבק הלחמה. על ידי ניתוח נתוני SPI, הם זיהו חוסר עקביות בפרמטרי ההדפסה, כמו יישור סטנסיל וצמיגות הדבקה. התאמת פרמטרים אלה בהתבסס על משוב SPI הפחיתה את הפגמים הבלתי מספיקים ב 90%. המפעל הציג גם בדיקות תחזוקה שוטפות עבור ציוד ההדפסה, תוך שיפור נוסף של עקביות בתהליך.

מחקרי מקרה אלה ממחישים כיצד התערבויות ממוקדות יכולות לשפר משמעותית את תפוקת ה- SMT. בין אם מדובר באופטימיזציה של פרופילי מחדש מחדש, שיפור עיצובים של סטנסיל או מינוף נתוני SPI, אסטרטגיות אלה יכולות לעשות הבדל משמעותי בהפחתת הפגמים והעבודה המחודשת. על ידי התמקדות באזורים אלה, היצרנים יכולים להשיג תשואות גבוהות יותר ומוצרים אמינים יותר.

שאלות נפוצות על תשואת SMT ועבודה מחודשת

מהו יעד תשואת SMT טוב לייצור גבוה בתערובת גבוהה לעומת נפח גבוה?

יעדי תשואות SMT טובים משתנים. ייצור תערובת גבוהה מכוון לתשואה של 95% כתוצאה משינויי הגדרה תכופים. יעדים לייצור בנפח גבוה 98% ומעלה מכיוון שתהליכים יציבים יותר. קביעת יעדים מציאותיים מסייעת בניהול הציפיות ולהתמקד בשיפור מתמיד.

באיזו תדירות יש לבדוק פרופילים מחדש?

בדוק את הפרופילים מחדש באופן קבוע. בדיקות יומיות הן אידיאליות לייצור נפח גבוה לתפוס בעיות מוקדם. לייצור מיקס גבוה, אמת פרופילים עם כל שינוי בהתקנה. ניטור עקבי מבטיח הלחמה מיטבית ומפחית פגמים.

האם השימוש ב- AOI תמיד מפחית את שיעורי העבודה מחדש?

AOI עוזר אך לא תמיד מפחית את העבודה מחדש. זה תלוי בכיול ובהגדרות. AOI רגיש יתר יכול לסמן פגמים כוזבים, ולהגדיל את העבודה מחדש. AOI מכוון כראוי מפחית חיובי שווא ותופסת סוגיות אמיתיות, ומשפרת את התשואה.

כיצד אוכל להפחית פגמים בציבור ברכיבים 0402?

טומבסטון ברכיבים 0402 נפוץ. התאם פרופילים מחדש כדי להבטיח חימום אחיד. השתמש בשטף עם מתח פני השטח הגבוה כדי להחזיק רכיבים למטה. גם עיצוב סטנסיל נכון עוזר. כוונון עדין של גורמים אלה מפחית את הטומבסטון ומשפר את התשואה.

מַסְקָנָה

הבנת ושיפור תשואת ה- SMT היא קריטית להפחתת העלויות והגברת היעילות. החל מיטוב הדפסת הדבק הלחמה ועד פרופילי כוונון דק מחדש, כל שלב ממלא תפקיד חיוני במזעור העבודות מחדש ובמקסום התפוקה.

על ידי מינוף הכלים הנכונים, ניתוח הנתונים וההנחיות המומחים של חברות כמו Dongguan I.C.T Technology Co., בע'מ , אתה יכול לזהות ולהתייחס לגורמי השורש לתשואה נמוכה. בין אם אתם מתמודדים עם בעיות חומריות, פרמטרי תהליכים או כיול ציוד, נקיטת גישה יזומה תביא לשיפורים משמעותיים בייצור ה- SMT שלכם.
