בהרכבת PCB מודרנית, מכונת בחירה והצבה SMT היא אחת המכונות החשובות ביותר ברצפת הייצור. היא לוקחת רכיבי הרכבה על פני השטח מהמזינים, מיישרת אותם דרך מערכת ראייה וממקמת אותם על לוחות מעגלים מודפסים במהירות ובדיוק שהרכבה ידנית לא יכולה להתאים להם.
אבל מכונת בחירה ומקום היא לא רק 'רובוט להצבת רכיבים'. היא פועלת כחלק מקו SMT שלם , המחבר הדפסה של משחת הלחמה, בדיקה, הלחמה חוזרת ובקרת איכות סופית לתהליך ייצור מתמשך אחד. ההבנה כיצד פועלת מכונה זו היא הצעד הראשון לבניית פס ייצור PCB יציב, יעיל וניתן להרחבה.
במבט ראשון, מכונת איסוף ומקום עשויה להיראות כמו מכונה שפשוט קולטת רכיבים וממקמת אותם על גבי PCB. בייצור אמיתי, זה עושה הרבה יותר מזה.
עליו לזהות מיקומי PCB, לקרוא סימני נאמנות, לבחור רכיבים ממזינים, לתקן זוויות רכיבים ולמקם כל חלק במדויק בהתאם לתוכנית. פעולות אלו קורות שוב ושוב במהירות גבוהה, לרוב אלפי פעמים בהרצת ייצור אחת.
זו הסיבה שהמכונה ממלאת תפקיד כה מרכזי בהרכבת SMT. הוא משלב תנועה מכנית, יישור ראייה, בקרת תוכנה והזנת רכיבים לתהליך מתואם אחד.
מכונת האיסוף והמקום פועלת לאחר הדפסת משחת הלחמה ולפני הלחמה מחדש . ראשית, מדפסת משחת הלחמה מורחת משחת הלחמה על רפידות ה-PCB. לאחר מכן, מכונת האיסוף והמקום תרכיב רכיבים על אותם אזורים מודפסים.
לאחר המיקום, ה-PCB עובר לתנור הזרימה מחדש, שם משחת ההלחמה נמסה ויוצרת חיבורי הלחמה אמינים. אם הרכיבים אינם ממוקמים בצורה נכונה לפני הזרמה מחדש, איכות ההלחמה הסופית עלולה להיפגע.
מסיבה זו, תהליך הבחירה והמקום חייב לעבוד בשיתוף פעולה הדוק עם מדפסת משחת הלחמה, SPI, תנור זרימה חוזרת ומערכת AOI כדי לתמוך באיכות יציבה של הרכבת PCB.
עבור מפעלים העוברים מהרכבה ידנית לייצור SMT אוטומטי, מכונת הבחירה והמקום היא לרוב נקודת המפנה האמיתית. זה מפחית את הטיפול הידני, משפר את יכולת החזרה ועוזר למפעל לייצר יותר לוחות עם פחות וריאציות של מיקום.
זה חשוב במיוחד כאשר מוצרים אלקטרוניים הופכים קטנים יותר, פריסות PCB הופכות צפופות יותר ודרישות המשלוח הולכות ומחמירות. בין אם המפעל מייצר לוחות LED, לוחות בקרה תעשייתיים, אלקטרוניקה לרכב, מוצרי אלקטרוניקה או הזמנות EMS, מיקום יציב של רכיבים הוא דרישה בסיסית לייצור אמין.
מכונת בחירה ומקום SMT היא מכונה אוטומטית המשמשת להצבת רכיבי הרכבה משטח על לוחות מעגלים מודפסים במהלך הרכבת SMT. הוא בוחר רכיבים ממזינים, מגשים או צינורות, בודק את מיקומם באמצעות מערכת ראייה ומניח אותם על הרפידות הנכונות על ה-PCB.
המונח SMT הוא ראשי תיבות של Surface Mount Technology. בתהליך זה, רכיבים אלקטרוניים מותקנים ישירות על פני השטח של PCB במקום להיות מוכנסים דרך חורים. רכיבים אלו נקראים בדרך כלל רכיבי SMD, שפירושו התקני משטחים.
במילים פשוטות, מכונת בחירה ומקום SMT היא הציוד שמבצע את שלב הצבת הרכיבים האוטומטית בהרכבת PCB.
בקו ייצור SMT סטנדרטי, ה-PCB עובר תחילה הדפסת משחת הלחמה. המדפסת מורחת משחת הלחמה על הרפידות שבהן יורכבו רכיבים. לאחר מכן, מכונת האיסוף והמקום מניחה את הרכיבים הנדרשים על אותם אזורי הדבקת הלחמה.
לאחר סיום המיקום, ה-PCB נכנס לתנור הזרימה מחדש. משחת ההלחמה נמסה, מתקררת ויוצרת חיבורי הלחמה בין הרכיבים לרפידות ה-PCB.
המשמעות היא שמכונת האיסוף והמקום אחראית לאחד השלבים הקריטיים ביותר לפני ההלחמה. זה לא יוצר את מפרק ההלחמה בעצמו, אבל הוא קובע אם כל רכיב ממוקם נכון לפני תחילת תהליך ההלחמה.
במהלך הייצור, המכונה מבצעת מספר פעולות בזמן קצר מאוד. הוא מזיז את ה-PCB למקומו, קורא סימני ייחוס על הלוח, בוחר רכיבים ממזינים, בודק את מיקום הרכיב, מתקן שגיאות זווית קטנה או היסט, ומניח את הרכיב על ה-PCB.
פעולות אלו חוזרות על עצמן במהלך הייצור. המטרה היא לא רק למקם רכיבים במהירות, אלא למקם אותם באופן עקבי ומדויק.
כדי להשיג זאת, מכונת איסוף ומקום פועלת יחד עם מספר מערכות, כולל מערכת הזנה, ראש מיקום, חרירים, מצלמות ראייה, מערכת בקרת תנועה, מערכת מסועים ופלטפורמת בקרת תוכנה.
מיקום ידני תלוי במידה רבה במיומנות המפעיל, שיקול דעת ויזואלי ומהירות הייצור. זה עשוי לעבוד עבור אבות טיפוס פשוטים או אצוות קטנות מאוד, אבל קשה לשמור על עקביות כאשר ל-PCB יש רכיבים רבים או חבילות בעלות גובה דק.
מכונת בחירה ומקום SMT משתמשת בקואורדינטות מתוכנתות ותיקון ראייה כדי לחזור על אותו תהליך מיקום עם יציבות גבוהה בהרבה. בהתאם לתצורת המכונה, היא יכולה למקם רכיבי שבבים קטנים, ICs, נוריות LED, מחברים וחלקים אחרים לתלייה על פני השטח.
זו הסיבה שהמיקום האוטומטי נמצא בשימוש נרחב בהרכבת PCB מודרנית. זה משפר את יעילות הייצור ומסייע להפחית שגיאות הקשורות למיקום הנגרמות מטיפול ידני.
השם 'בחר ומקום' נשמע פשוט, אבל הוא מתאר את אחת הפעולות החשובות ביותר בהרכבת SMT. המכונה אוספת תחילה רכיב ממזין, מגש או צינור, ולאחר מכן מניחה אותו על המיקום המדויק על ה-PCB בהתאם לתוכנית הייצור.
בייצור אמיתי, תהליך זה מתקדם הרבה יותר ממה שהשם מרמז. כל פעולת מיקום כוללת הזנת רכיבים, איסוף ואקום, בדיקת מצלמה, תיקון זווית, מיקום PCB ובקרת תנועה מדויקת. לכן המכונה לא רק מהירה, אלא גם מתואמת מאוד.
שלב ה'בחירה' אומר שהמכונה משתמשת בזרבובית כדי לאסוף רכיב ממערכת ההזנה. רוב רכיבי ה-SMD מסופקים במזיני סרטים, בעוד ש-IC גדולים יותר, מחברים או רכיבים מיוחדים עשויים להגיע ממגשים או צינורות.
במהלך האיסוף, הזרבובית משתמשת ביניקת ואקום כדי להחזיק את הרכיב. אם השואב אינו יציב, הרכיב עלול להזיז, לרדת או להיבחר בצורה שגויה. זו הסיבה שמצב מזין, בחירת חרירים ושליטה בוואקום כולם חשובים בסביבת ייצור SMT אמיתית.
תהליך בחירה יציב הוא הצעד הראשון לקראת מיקום מדויק. אם המכונה לא יכולה לבחור נכון את הרכיב, יושפעו גם שלבי יישור הראייה והמיקום הבאים.
שלב ה'מקום' פירושו שהמכונה מזיזה את הרכיב למיקום המתוכנת ומרכיבה אותו על משחת ההלחמה המודפסת על רפידות ה-PCB. לפני ההצבה, מערכת הראייה בודקת את המיקום והזווית של הרכיב, ואז המכונה מתקנת כל היסט קטן באופן אוטומטי.
שלב זה חייב להיות מדויק וניתן לחזור עליו. תזוזה קטנה אולי לא תיראה רצינית לפני הזרמה חוזרת, אבל לאחר הלחמה היא עלולה להוביל לפגמים כגון היסט רכיבים, מפרקי הלחמה לקויים או בעיות קוטביות.
עבור הרכבת PCB בצפיפות גבוהה, מיקום יציב אינו קשור רק למהירות. הכוונה היא לוודא שכל רכיב נוחת היכן שהוא צריך, שוב ושוב, לאורך כל הייצור.
למרות ש'בחר ומקום' נשמע כמו תנועה בסיסית, המכונה שמאחוריה משלבת טכנולוגיות רבות. זה כולל מכניקה מדויקת, ראיית מכונה, בקרת תנועה, מערכות ואקום, ניהול הזנה ותוכנות מיקום.
זו הסיבה ששתי מכונות בעלות מראה דומה עשויות לפעול בצורה שונה מאוד בייצור אמיתי. ההבדל נובע לעתים קרובות מהאופן שבו מערכות אלו פועלות יחד בתנאי הפעלה מתמשכים.
ליצרנים חשוב להבין את הנקודה הזו. אין לשפוט מכונת איסוף ומקום רק לפי המהירות שבה היא נעה, אלא לפי כמה באופן עקבי היא יכולה לבחור, לתקן ולהציב רכיבים לאורך הייצור היומיומי.

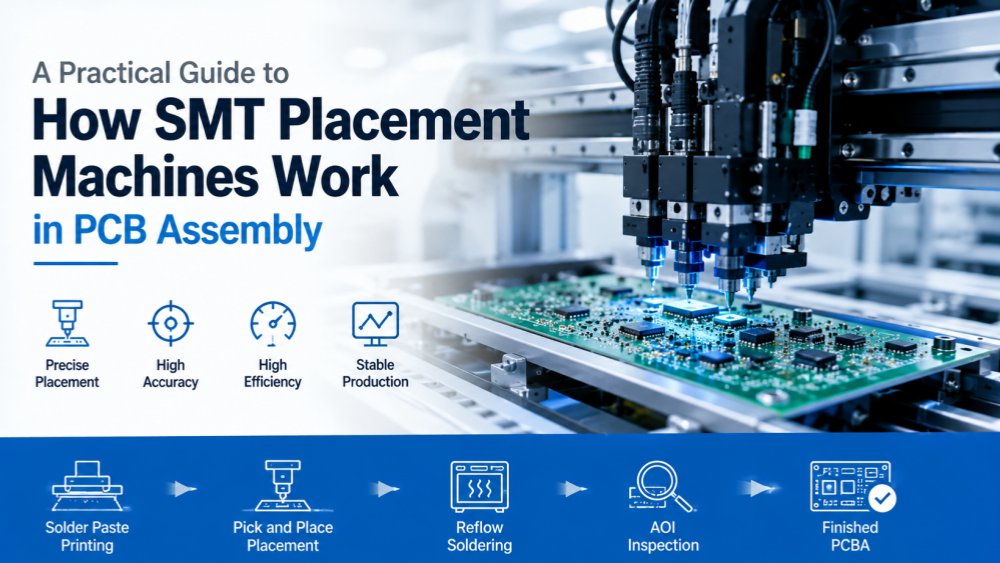

באמצע קו הייצור של SMT נעשה שימוש במכונת איסוף ומקום SMT. זה מגיע לאחר הדפסת משחת הלחמה ולפני הלחמה מחדש. מיקום זה הופך אותו לקשר קריטי בין הכנת ה-PCB ויצירת חיבורי ההלחמה הסופיים.

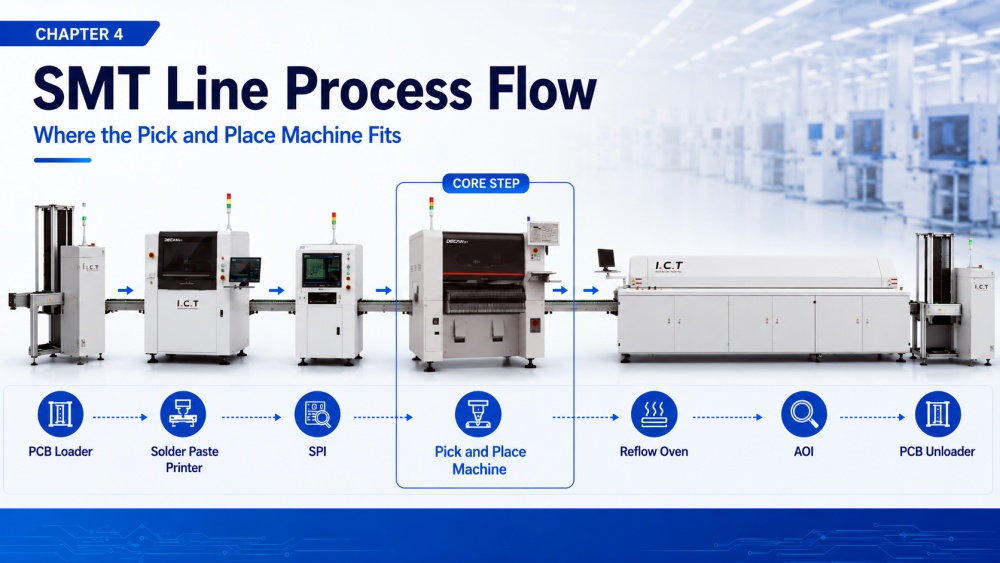

קו SMT טיפוסי עשוי לכלול מטעין PCB , מדפסת משחת הלחמה, SPI , מכונת איסוף והנחת, תנור זרימה חוזרת, AOI ופריקת PCB. לכל מכונה יש תפקיד משלה, אבל מכונת ההצבה היא המקום שבו ה-PCB מתחיל להפוך למכלול אלקטרוני פונקציונלי.
לפני תהליך הבחירה והמקום, ל-PCB מודפסת רק משחת הלחמה על הרפידות שלו. לאחר שמכונת האיסוף והמקום מסיימת את עבודתה, הלוח מאוכלס ברכיבי ה-SMD הנדרשים.
שלב זה משנה את ה-PCB מלוח מוכן ללוח מורכב מוכן להלחמה. זהו אחד השינויים הבולטים ביותר בתהליך ה-SMT, ויש לו גם השפעה ישירה על איכות ה-PCBA הסופי.
אם רכיבים ממוקמים בצורה מדויקת, לתהליך הזרימה מחדש יש בסיס טוב יותר ליצירת מפרקי הלחמה אמינים. אם המיקום אינו יציב, התהליך הבא עלול לחשוף בעיות כגון תזוזה, גישור, מצבות או רכיבים חסרים.
מכונת הבחירה והמקום לא עובדת לבד. זה תלוי במדפסת משחת הלחמה כדי לספק פיקדון משחה נקי ומדויק. אם משחת ההלחמה לא מיושרת או אינה מספקת, איכות המיקום עדיין יכולה להיות מושפעת גם כאשר המכונה ממקמת רכיבים בצורה נכונה.
SPI משמש לעתים קרובות לפני השמה כדי לבדוק את הגובה, השטח, הנפח והקיזוז של משחת הלחמה. לאחר המיקום, ה-PCB נכנס לתנור הזרימה מחדש, שם משחת ההלחמה נמסה ויוצרת את מפרקי ההלחמה. AOI משמש לאחר מכן לבדיקת פגמים כגון חלקים חסרים, רכיבים שגויים, היסט, שגיאות קוטביות ובעיות הלחמה.
זו הסיבה שיש לראות באיכות SMT כתהליך קו מלא, לא תוצאה של מכונה אחת בלבד. מכונת הבחירה והמקום היא קריטית, אבל היא חייבת לעבוד יחד עם כל קו ה-SMT.
מכיוון שמכונת הבחירה והמקום יושבת בין הדפסה לזרימה חוזרת, כל אי יציבות בשלב זה יכולה להשפיע על הפלט הסופי. בעיית מיקום קטנה עלולה להפוך לבעיית איכות גדולה יותר לאחר הלחמה.
במקביל, מכונה זו משפיעה גם על קצב הייצור. אם המיקום איטי מדי, זה עלול להפוך לצוואר הבקבוק של הקו. אם הוא לא יציב, הקו עשוי לעצור לעתים קרובות לצורך התאמה, בדיקה או עבודה מחדש.
לכן יצרנים רבים מתייחסים למכונת ה-Pick and Place כמנוע הייצור של קו SMT. זה לא רק מציב רכיבים, אלא גם עוזר לקבוע עד כמה כל הקו יכול לפעול בצורה חלקה.
מכונת בחירה ומקום SMT עובדת בתהליך מתואם במיוחד. זה לא פשוט מעביר חלקים ממקום למקום. תחילה הוא מאשר את מיקום ה-PCB, בוחר את הרכיב הנכון, בודק את יישור הרכיב, ולאחר מכן מציב אותו על המיקום המתוכנת במהירות ובדיוק מבוקרים.
תהליך זה מתרחש ברציפות במהלך הייצור. עבור PCB אחד, המכונה עשויה לחזור על אותה תנועה בסיסית מאות או אפילו אלפי פעמים, בהתאם למספר הרכיבים על הלוח. הערך האמיתי של המכונה הוא לא רק המהירות, אלא היכולת שלה לחזור על פעולות אלו בדיוק יציב לאורך כל ריצת הייצור.
לפני תחילת ההצבה, ה-PCB חייב להיות ממוקם בצורה נכונה בתוך המכונה. המסוע מעביר את ה-PCB לאזור ההצבה, והמכונה מקבעת את הלוח למקומו כדי למנוע תנועה במהלך הפעולה.
אז מערכת הראייה קוראת סימנים נאמנים על ה-PCB. סימנים אלו משמשים כנקודות ייחוס, ועוזרים למכונה לאשר את המיקום והזווית האמיתיים של הלוח. גם אם ל-PCB יש תזוזה קטנה במהלך ההעברה, המערכת יכולה לחשב את ההיסט ולהתאים את קואורדינטות המיקום.
שלב זה חשוב במיוחד עבור ICs דק, פריסות PCB צפופות ומוצרים הדורשים סובלנות מיקום הדוקה. ללא יישור PCB מדויק, אפילו ראש מיקום טוב לא יכול להבטיח תוצאות יציבות.
לאחר אישור מיקום ה-PCB, המכונה בוחרת רכיבים ממזינים, מגשים או צינורות. הזרבובית משתמשת בשאיבה ואקום כדי להרים כל רכיב ממצב האספקה שלו.
לאחר בחירת הרכיב, מערכת הראייה בודקת את מיקומו, זווית, ולעיתים את צורתו או הקוטביות. אם הרכיב מסובב מעט או לא ממרכזו על הזרבובית, התוכנה מתקנת את קואורדינטות המיקום לפני הרכבתו על ה-PCB.
זו אחת הסיבות העיקריות לכך שמיקום אוטומטי אמין יותר ממיקום ידני. המכונה אינה תלויה בשיפוט חזותי בלבד. הוא משתמש במצלמות, בתוכנה ובבקרת תנועה כדי להפחית שגיאות קטנות לפני שהן הופכות לפגמי ייצור.

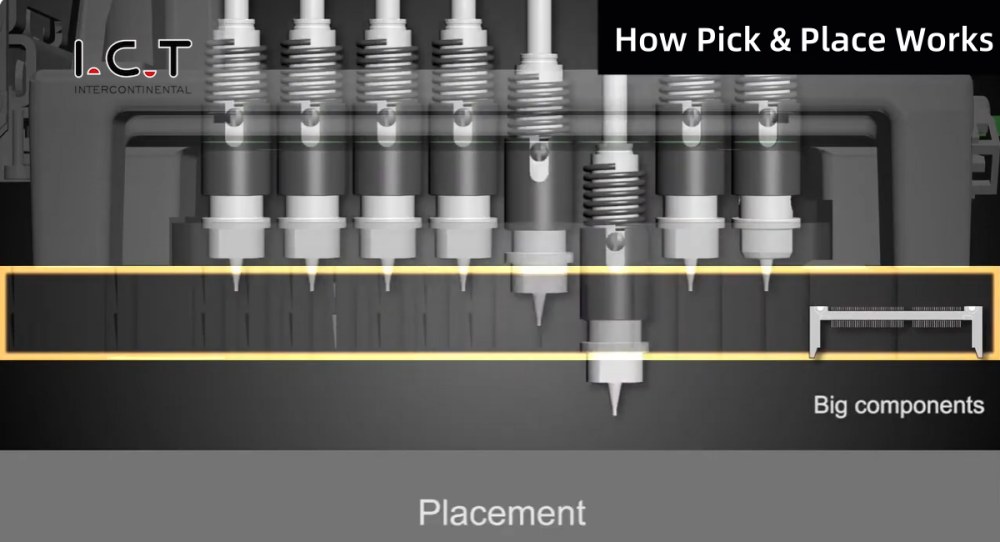

לאחר תיקון הראייה, ראש המיקום עובר למיקום המטרה ומניח את הרכיב על משחת ההלחמה המודפסת על רפידות ה-PCB. התנועה חייבת להיות מהירה, אבל היא גם צריכה להיות מבוקרת. כוח רב מדי עלול לגרום נזק לרכיב או להפריע למשחת ההלחמה. שליטה קטנה מדי עלולה לגרום למיקום לא יציב.
כאשר כל הרכיבים המתוכנתים ממוקמים, ה-PCB מועבר לתהליך הבא, בדרך כלל הלחמה מחדש. בשלב זה, הלוח הוא כבר לא רק PCB מודפס עם משחת הלחמה. זה הפך ללוח מאוכלס שמוכן להלחמה.
כאן מתברר הערך של תהליך הבחירה והמקום. זה מכין את ה-PCB להיווצרות מפרק הלחמה אמין בתנור הזרימה מחדש, והוא משפיע ישירות על היציבות של ה-PCBA הסופי.

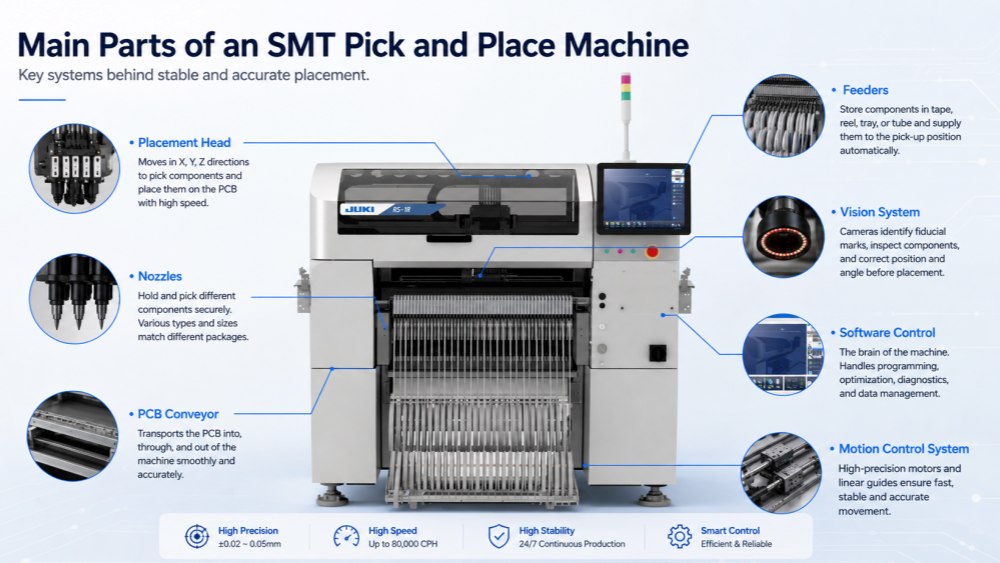

מכונת איסוף ומקום בנויה ממספר מערכות מפתח הפועלות יחד. לכל מערכת יש פונקציה משלה, אבל אף אחת מהן לא עובדת לבד. מיקום יציב תלוי בתיאום של המסוע, חרירי הזנה , , ראש המיקום, מצלמות, תוכנה ובקרת תנועה.
הבנת החלקים העיקריים הללו עוזרת לקונים ולצוותי ייצור להבין טוב יותר מדוע מכונות מיקום שונות במהירות, דיוק, יציבות וביצועים לטווח ארוך. זה גם עוזר להסביר מדוע שתי מכונות שנראות דומות מבחוץ עשויות לתפקד בצורה שונה מאוד ברצפת הייצור.
מסגרת המכונה מספקת את הבסיס לכל המערכת. מסגרת יציבה מסייעת בהפחתת הרטט במהלך תנועה במהירות גבוהה ותומכת בדיוק מיקום ארוך טווח. זה חשוב במיוחד כאשר המכונה פועלת ברציפות בייצור יומיומי.
מסוע ה-PCB מעביר לוחות אל תוך המכונה וממנה. עליו להנחות את ה-PCB בצורה חלקה, למקם אותו נכון ולתמוך בגדלים שונים של לוח. עבור מוצרים מסוימים, במיוחד לוחות LED ארוכים או לוחות בקרה תעשייתיים עבים יותר, יציבות המסוע ותמיכת הלוח הופכים חשובים עוד יותר.
מבנה התנועה שולט בתנועת ראש ההצבה. זה חייב לנוע במהירות תוך שמירה על דיוק שניתן לחזור עליו. מערכת תנועה טובה מאפשרת למכונה למקם רכיבים ביעילות מבלי לוותר על היציבות.
ראש המיקום הוא החלק המרכזי של המכונה. הוא נע בין אזור אספקת הרכיבים לבין ה-PCB, נושא את הזרבובית שבוחרת וממקמת כל רכיב.
חרירים קטנים אך חשובים מאוד. הם משתמשים בשאיבה ואקום כדי להחזיק רכיבים במהלך התנועה. גדלים וצורות שונות של רכיבים עשויים לדרוש סוגי חרירים שונים. לא תמיד ניתן לטפל בנגד שבב קטן וב-IC גדול עם אותה זרבובית.
מזינים מספקים רכיבים למכונה. רוב חלקי ה-SMD הנפוצים מסופקים באמצעות מזיני סרטים, בעוד ש-IC גדולים יותר או רכיבים מיוחדים עשויים להשתמש במזיני מגשים או מזיני סטיק. אם המזין אינו מספק רכיבים בצורה חלקה, תהליך המיקום עלול להאט או להפוך ללא יציב.
מערכת הראייה היא אחד החלקים החשובים ביותר של מכונת בחירה ומקום SMT. הוא בודק סימני נאמנות של PCB, מאמת את מיקום הרכיב ועוזר לתקן זווית או היסט לפני המיקום.
בקרת תוכנה מחברת את כל פעולות המכונה יחד. הוא מנהל תוכניות מיקום, ספריות רכיבים, מיקומי הזנה, בחירת חרירים, נתיבי תנועה ונתוני ייצור. ללא תוכנה אמינה, אפילו חומרה מכנית חזקה לא יכולה לספק תוצאות ייצור יציבות.
בייצור SMT מודרני, צד התוכנה הופך חשוב יותר. תוכנה טובה יכולה להפחית את זמן ההגדרה, לשפר את ניהול התוכניות, לתמוך במעקב ולעזור למפעילים להפעיל ייצור עם פחות שגיאות. זו הסיבה שמכונת בחירה ומקום צריכה להיות מובן כמערכת מכנית ומערכת בקרה דיגיטלית.

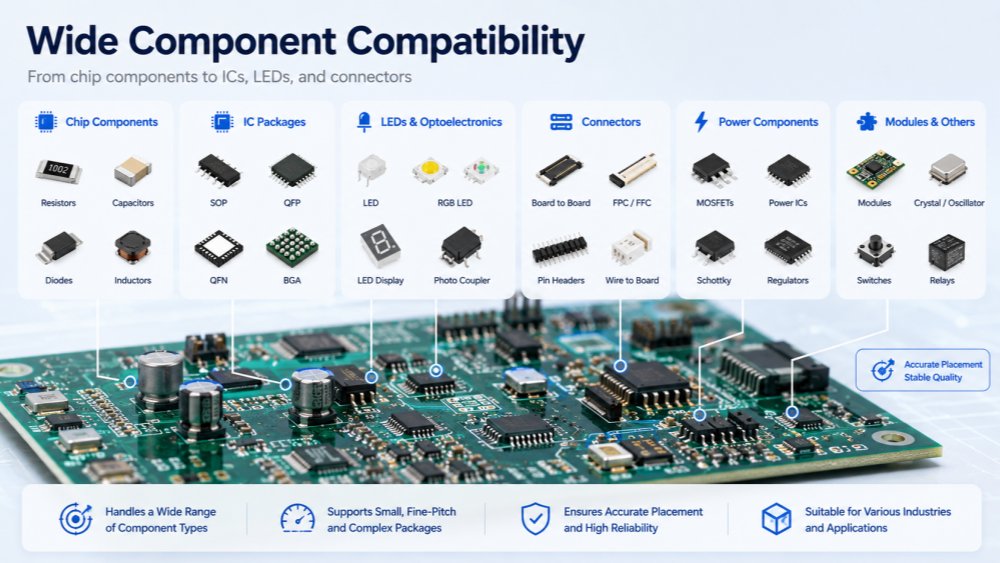

מכונת בחירה ומקום SMT מיועדת להתמודד עם מגוון רחב של רכיבי הרכבה על פני השטח המשמשים בהרכבת PCB. רכיבים אלה עשויים להיות קטנים מאוד, כגון נגדי שבבים וקבלים, או מורכבים יותר, כגון ICs, LEDs, מחברים ומודולים.
עם זאת, לא כל מכונה יכולה למקם כל רכיב באותה מידה. טווח הרכיבים בפועל תלוי בראש המיקום של המכונה, מערכת הזרבובית, אפשרויות ההזנה, יכולת הראייה ובקרת התוכנה. זו הסיבה שהבנת סוגי רכיבים חשובה לפני תכנון תהליך ייצור SMT.
רוב מכונות ה-SMT האיסוף והמקום יכולות להתמודד עם רכיבי SMD נפוצים כמו נגדים, קבלים, דיודות, טרנזיסטורים, משרנים וחבילות IC קטנות. חלקים אלה מסופקים בדרך כלל בסלילי סרטים ומועמסים במזיני סרטים.
עבור הרכבה רגילה של PCB, רכיבים אלה מהווים לעתים קרובות את האחוז הגדול ביותר של BOM. מערכת הזנה יציבה ואיסוף זרבובית מדויק חשובים מכיוון שהמכונה עשויה להזדקק למקם אלפי חלקים אלו במהלך הפעלת ייצור אחת.
למרות שרכיבים אלה נראים פשוטים, עקביות המיקום עדיין חשובה. הזזות קטנות, כיוון שגוי או איסוף לא יציב עלולים להשפיע על איכות ההלחמה לאחר הזרמה מחדש.
בנוסף לרכיבי שבבים סטנדרטיים, מכונות בחירה ומקום רבות יכולות גם למקם חבילות IC כגון SOP, QFP, QFN, BGA ו-CSP. רכיבים אלה דורשים בדרך כלל יישור ראייה טוב יותר מכיוון שגובה הסיכה או אזור ההלחמה שלהם רגיש יותר.
רכיבי LED ממוקמים באופן נרחב גם על ידי מכונות SMT, במיוחד בתאורת LED, מודולי תצוגה ומוצרי תאורת רכב. לייצור LED, כיוון המיקום, עקביות המיקום ותמיכה בלוח חשובים במיוחד.
מכונות מסוימות יכולות גם להתמודד עם מחברים, מגנים, מודולים קטנים ורכיבים אחרים בעלי צורה מיוחדת. חלקים אלה עשויים לדרוש חרירים מיוחדים, מזיני מגש או הגדרות מיקום זהירות יותר.
מגוון הרכיבים משפיע ישירות על סוג המוצרים שמפעל יכול לייצר. PCB פשוט עם בעיקר נגדים וקבלים שונה מאוד מלוח מורכב עם BGAs, מחברים, קבלים גדולים ו-ICs עדין.
אם המכונה אינה יכולה לטפל ברכיבים מסוימים בצורה חלקה, ייתכן שהמפעל יצטרך מיקום ידני, שלבי תהליך נוספים או תצורת מכונה אחרת. זה יכול להפחית את היעילות ולהגדיל את הסיכון האיכותי.
מסיבה זו, אין להתייחס לטווח הרכיבים כאל פרט קטן. זהו אחד הגורמים הבסיסיים שקובעים אם מכונת בחירה ומקום SMT יכולה לתמוך בצרכי ייצור אמיתיים.

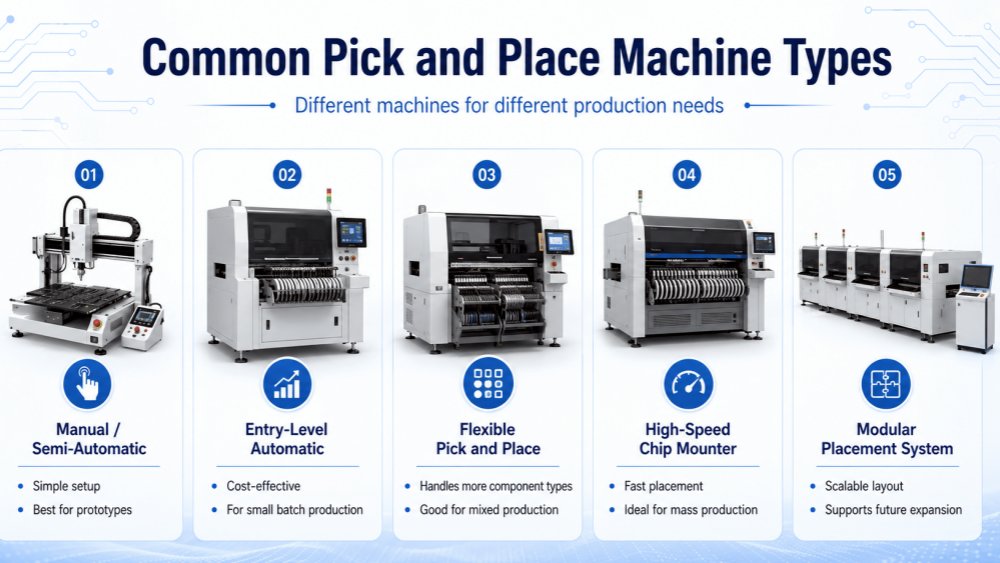

מכונות בחירה ומיקום SMT מגיעות בסוגים שונים מכיוון שלצרני PCB יש יעדי ייצור שונים. חלק מהמפעלים זקוקים לפתרון בעלות נמוכה עבור אבות טיפוס. חלקם זקוקים למכונות גמישות לייצור במיקס גבוה. אחרים זקוקים להצבה במהירות גבוהה לייצור המוני.
אין סוג מכונה אחד שמתאים לכל מפעל. הסוג הנכון תלוי במורכבות המוצר, נפח הייצור, תמהיל הרכיבים, פריסת המפעל ותוכניות הרחבה עתידיות.
מכונות בחירה ידניות או חצי אוטומטיות משמשות לעתים קרובות עבור אבות טיפוס, עבודות תיקון, פרויקטים במעבדה, או ייצור אצווה קטנה מאוד. הם עוזרים לשפר את המיקום בהשוואה לעבודה ידנית מלאה, אך הם עדיין תלויים במידה רבה במיומנות המפעיל.
מכונות אוטומטיות ברמת הכניסה הן שלב מעל למערכות הידניות. הם יכולים להציב רכיבים באופן אוטומטי על פי תוכנית ומתאימים למפעלים קטנים או קווי ייצור להפעלה. עבור לוחות פשוטים ותפוקה מתונה, הם יכולים להוות נקודת התחלה מעשית.
עם זאת, למכונות אלו יש בדרך כלל מגבלות במהירות, קיבולת הזנה, טווח רכיבים ומדרגיות לטווח ארוך. הם שימושיים לייצור בסיסי, אך עשויים שלא להיות מספיקים כאשר נפח המוצר או מורכבותו גדלים.
מכונות איסוף גמישות מיועדות למפעלים המייצרים סוגים שונים של PCB. הם יכולים בדרך כלל להתמודד עם מגוון רכיבים רחב יותר, כולל רכיבי שבבים, ICs, נוריות LED, מחברים וכמה חבילות מיוחדות.
סוג זה של מכונה משמש לעתים קרובות בייצור EMS, לוחות בקרה תעשייתיים, אלקטרוניקה לרכב, וייצור בנפח בינוני. עבור לקוחות אלה, גמישות יכולה להיות בעלת ערך רב יותר מאשר רק לרדוף אחרי מהירות המיקום הגבוהה ביותר.
מכונה גמישה עוזרת להפחית את הלחץ של החלפות מוצרים תכופות. זה נותן למפעל יותר מקום להתמודד עם BOMs שונים, גדלי PCB שונים ואצוות ייצור שונות.
רכיבי שבבים מהירים בנויים למהירות. הם משמשים בדרך כלל למוצרים עם רכיבים קטנים רבים, כגון לוחות LED, מוצרי אלקטרוניקה, לוחות חשמל ויישומים אחרים בנפח גבוה.
מערכות מיקום מודולריות מיועדות למפעלים שצריכים גם קיבולת וגם מדרגיות. ניתן להגדיר קו עם מכונה אחת תחילה, ולאחר מכן להרחיב עם מודולי מיקום נוספים ככל שהייצור גדל.
עבור מפעלי SMT גדולים יותר, התקנה משותפת עשויה לשלב מיקום במהירות גבוהה עם מיקום גמיש. זה מאפשר לקו להציב רכיבי שבבים קטנים במהירות תוך טיפול ב-ICs, מחברים וחלקים מורכבים יותר עם גמישות טובה יותר.
אנשים רבים משתמשים באותו אופן במונחים 'מכונת בחירה ומקום' ו'מתקן שבבים'. בשיחות SMT יומיות, זה בדרך כלל מקובל. שני המונחים מתייחסים לציוד המשמש להצבת רכיבי הרכבה משטח על גבי PCB.
אבל מנקודת מבט מעשית יותר של ייצור, יכול להיות הבדל קל במשמעות. הבנת ההבדל הזה עוזרת ללקוחות לקרוא את מפרטי המכונה בצורה ברורה יותר ולהימנע מבלבול בעת השוואת ציוד.
'מכונת בחירה ומקום' הוא מונח רחב יותר. הוא מתאר את הפונקציה הבסיסית של המכונה: איסוף רכיבים ממערכת אספקה והצבתם על גבי PCB.
ניתן להשתמש במונח זה עבור סוגים רבים של ציוד מיקום SMT, כולל מכונות התחלתיות, מכונות מיקום גמישות, מכונות מהירות גבוהות ומערכות מיקום מודולריות.
בגלל זה, 'מכונת בחירה והצבה SMT' הוא לרוב המונח הכללי הטוב ביותר כאשר מדברים על מיקום רכיבים אוטומטיים בהרכבת PCB.
'מתקן שבבים' משמש לעתים קרובות לתיאור מכונות המתמקדות בהצבת רכיבי שבבים במהירות גבוהה. רכיבים אלה עשויים לכלול נגדים, קבלים, דיודות קטנות, נוריות LED קטנות וחלקי SMD סטנדרטיים אחרים.
בקווי SMT רבים, מתקין שבב משמש למיקום מהיר של רכיבים קטנים יותר, בעוד שמתקין גמיש אחר עשוי להתמודד עם IC, מחברים או רכיבים מורכבים יותר.
זה נפוץ במיוחד בייצור בנפח גבוה, שבו הקו מסודר כדי לאזן בין מהירות ויכולת טיפול ברכיבים.
ההבדל בין המונחים הללו חשוב מכיוון שלקוח עשוי לחשוב שמכונה אחת יכולה להתמודד עם כל משימת מיקום בצורה מושלמת. במציאות, מכונות שונות מותאמות לעבודות שונות.
מתקין שבבים מהיר עשוי להיות מצוין להצבת אלפי רכיבים קטנים, אך ייתכן שהוא לא הבחירה הטובה ביותר עבור IC מורכבים, מחברים גבוהים או רכיבים בעלי צורה מיוחדת. מכונת בחירה גמישה אולי לא המהירה ביותר, אבל היא יכולה לתמוך במגוון רחב יותר של צרכי ייצור.
אז כאשר משווים בין מכונות, עדיף להסתכל מעבר לשם. השאלה האמיתית היא האם המכונה יכולה להתמודד עם גודל PCB, מבנה BOM, טווח הרכיבים ויעד הייצור שלך.
מכונת בחירה ומקום SMT חשובה מכיוון שהיא שולטת באחד השלבים הרגישים ביותר בהרכבת PCB: הצבת כל רכיב הרכבה משטח על המיקום הנכון לפני ההלחמה. אם שלב זה אינו יציב, תהליך הזרימה החוזרת הבאה לא יכול 'לתקן' את הבעיה במלואה.
עבור מפעלים רבים, מכונת הבחירה והמקום היא גם הנקודה שבה הייצור מתחיל להיות אוטומטי באמת. זה מפחית טיפול ידני, משפר את יכולת החזרה ועוזר ליצרנים לייצר PCBAs עקביים יותר במהירות גבוהה יותר.
מיקום ידני עשוי לעבוד עבור אבות טיפוס או אצוות קטנות מאוד, אבל זה הופך להיות קשה כאשר ה-PCB מכיל מאות רכיבים או כאשר נפח ההזמנה גדל. מכונת בחירה יכולה להציב רכיבים הרבה יותר מהר ובעקביות מאשר עבודה ידנית.
זה לא רק משפר את מהירות המיקום. זה גם עוזר לכל קו SMT לפעול בצורה חלקה יותר. כאשר תהליך ההצבה יציב, הלוחות יכולים לעבור ברציפות מהדפסה להצבה, ואז לזרימה חוזרת ובדיקה.
ליצרנים המטפלים בהזמנות ייצור קבועות, זרימה יציבה זו חשובה מאוד. זה עוזר להפחית את זמן ההמתנה, תיקון ידני והפרעות מיותרות בתהליך.
בהרכבת PCB, העקביות חשובה לא פחות מהמהירות. מכונה יכולה לחזור על אותה תוכנית מיקום שוב ושוב, ולשמור על מיקומי רכיבים יציבים יותר על פני לוחות וקבוצות ייצור שונות.
זה שימושי במיוחד עבור פריסות PCB צפופות, ICs עדין, נוריות, ומוצרים עם דרישות איכות קפדניות. כאשר כל רכיב ממוקם במדויק, לתהליך הזרימה מחדש יש בסיס טוב יותר ליצירת חיבורי הלחמה אמינים.
תהליך בחירה והצבה יציב יכול לסייע בהפחתת בעיות נפוצות הקשורות למיקום, כגון היסט של רכיבים, חלקים חסרים, כיוון שגוי או מיקום לא עקבי.
הרכבה ידנית תלויה במידה רבה בניסיון ובמיקוד של המפעילים. אפילו עובדים מיומנים עשויים להתמודד עם אתגרים כאשר הרכיבים קטנים מאוד, הלוחות צפופים או הייצור צריך להימשך שעות ארוכות.
מכונת בחירה ומקום SMT משתמשת בקואורדינטות מתוכנתות, יישור ראייה ותנועה מבוקרת כדי להפחית את התלות הזו. המפעילים עדיין ממלאים תפקיד חשוב, אבל העבודה שלהם עוברת יותר לכיוון התקנה, ניטור, הכנת חומרים ובקרת תהליכים.
עבור מפעלים גדלים, זהו צעד גדול. זה הופך את הייצור לקל יותר לניהול, קל יותר לחזרה וקל יותר להרחבה.
מכונת פיק והמקום אינה יוצרת את מפרק ההלחמה בעצמה, אך לאיכות המיקום שלה יש השפעה ישירה על תוצאת ההלחמה הסופית. אם רכיב אינו ממוקם כראוי לפני הזרמה חוזרת, הפגם עשוי להיות גלוי רק לאחר הלחמה.
לכן אין להתייחס להשמה כאל שלב מכני פשוט. זהו תהליך המחבר בין הזנת חומרים, יישור PCB, זיהוי רכיבים, מצב הזרבובית, תכנות תוכנה ואיכות הלחמה סופית.

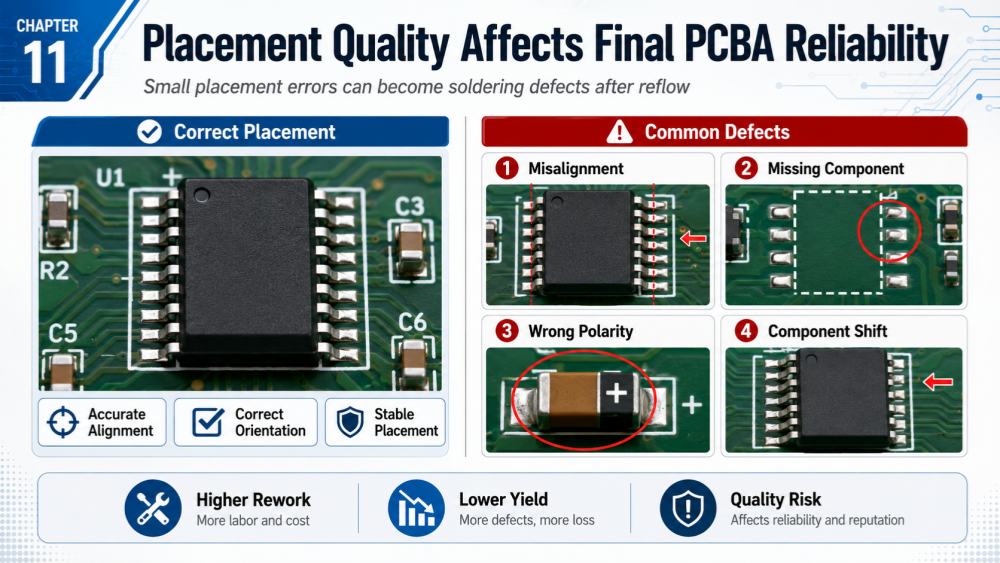

מספר פגמים ב-PCBA יכולים להיות קשורים לתהליך הבחירה והמקום. אלה עשויים לכלול אי יישור רכיבים, רכיבים חסרים, רכיבים שגויים, קוטביות הפוכה, הזזת רכיבים ומגע לקוי עם משחת הלחמה.
עבור ICs בגובה דק, אפילו היסט מיקום קטן עלול לגרום לגישור הלחמה או חיבורים פתוחים לאחר זרימה חוזרת. עבור נוריות LED, חוסר עקביות של כיוון או מיקום שגוי עלול להשפיע על מראה המוצר ותפקוד החשמל. עבור מחברים או רכיבים גדולים יותר, מיקום לא יציב עלול להוביל להלחמה חלשה או לבעיות הרכבה.
פגמים אלה יכולים להגדיל את זמן העבודה מחדש, להפחית את תפוקת המעבר הראשון וליצור סיכוני אמינות נסתרים אם הם לא נשלטים מוקדם.
חשוב להבין שלא כל פגם לאחר זרימה חוזרת נגרם על ידי מכונת האיסוף והמקום. איכות SMT תלויה במספר תהליכים מחוברים.
לדוגמה, הדפסה לקויה של משחת הלחמה עלולה לגרום לחוסר הלחמה, גישור או הזזה של רכיבים. פרופיל זרימה לא יציב יכול גם להוביל לפגמי הלחמה. טעינת חומר שגויה, חרירים בלויים, מזינים פגומים או הגדרות תוכנית שגויות עלולים ליצור בעיות גם אם המכונה עצמה מסוגלת.
זו הסיבה שמפעלים טובים לא רק שואלים, 'האם מכונת ההשמה מדויקת?' הם גם בודקים את התהליך המלא לפני ואחרי ההשמה.
תהליך איסוף ומקום יציב עוזר להפחית פגמים רבים שניתן להימנע מהם. יישור PCB מדויק, חרירים נקיים, פעולת הזנה חלקה, ספריות רכיבים נכונות ובדיקת ראייה אמינה כולם תומכים באיכות מיקום טובה יותר.
כאשר גורמים אלה נשלטים, ה-PCB נכנס לתנור הזרימה החוזרת עם רכיבים ממוקמים בצורה נכונה ועקבית. זה נותן לתהליך ההלחמה בסיס חזק יותר ועוזר לשפר את היציבות הכוללת של הרכבת PCB.
במילים פשוטות, מיקום טוב אינו מבטיח הלחמה מושלמת בפני עצמה, אך מיקום לקוי כמעט תמיד יוצר סיכון לתהליך הבא.
מכונת בחירה ומקום SMT היא רק חלק אחד מקו SMT המלא. זה עובד הכי טוב כאשר הציוד שמסביב גם יציב ומותאם כראוי. בייצור אמיתי, הדפסה, השמה, הלחמה ובדיקה מחוברים כמו שרשרת אחת.
אם שלב אחד אינו יציב, השלב הבא עשוי להיות מושפע. לכן היצרנים צריכים להבין לא רק את מכונת הבחירה והמקום עצמה, אלא גם כיצד היא פועלת עם מדפסת משחת הלחמה, SPI, תנור זרימה חוזרת, AOI וציוד טיפול.
לפני המיקום, מדפסת משחת הלחמה מורחת משחת הלחמה על רפידות ה-PCB. זהו הבסיס להצבת רכיבים ויצירת מפרק הלחמה. אם הדבק מודפס יותר מדי, מעט מדי או במיקום לא נכון, המיקום וההלחמה עלולים להיפגע.
SPI, או בדיקת משחת הלחמה, בודקת את משחת ההלחמה המודפסת לפני הנחת רכיבים. זה יכול לזהות בעיות כמו הדבקה לא מספקת, הדבקה מוגזמת, היסט הדבקה או צורת הדבק ירודה.
שלב זה הוא בעל ערך מכיוון שהוא תופס פגמי הדפסה מוקדם. ברגע שהרכיבים ממוקמים ומולחמים, העלות של איתור ותיקון בעיות הופכת הרבה יותר גבוהה.
לאחר המיקום, ה-PCB עובר לתנור הזרימה מחדש. התנור מחמם את הלוח באמצעות פרופיל טמפרטורה מבוקר, מה שמאפשר למשחת ההלחמה להימס וליצור חיבורי הלחמה בין הרכיבים ורפידות ה-PCB.
מכונת הבחירה והמקום חייבת למקם כל רכיב בצורה מדויקת לפני שזה יקרה. אם רכיב מוזז, מוטה, מתהפך או יושב בצורה גרועה, תהליך הזרימה מחדש עלול לחשוף את הבעיה כפגם גלוי.
זו הסיבה שיש לראות את המיקום והזרימה מחדש יחד. מיקום טוב נותן נקודת התחלה טובה יותר לזרימה חוזרת, בעוד שתנור זרימה חוזר יציב עוזר להשלים את תהליך ההלחמה בצורה נכונה.
לאחר הזרמה מחדש, AOI בודק את ה-PCB המוגמר עבור פגמים גלויים. זה יכול לבדוק רכיבים חסרים, חלקים שגויים, בעיות קוטביות, היסט רכיבים, גישור הלחמה, הלחמה לא מספקת ובעיות נפוצות אחרות.
טיפול בציוד כגון מעמיסי PCB, מסועים, מאגרים ופורקים תומך גם בפעולת קו יציבה. העברת PCB חלקה מפחיתה את הטיפול הידני ועוזרת לשמור על רציפות הייצור.
בקו SMT מתוכנן היטב, כל מכונה תומכת באחר. מכונת הבחירה והמקום היא מרכזית, אך תפוקה יציבה מגיעה מכל הקו הפועל יחד.

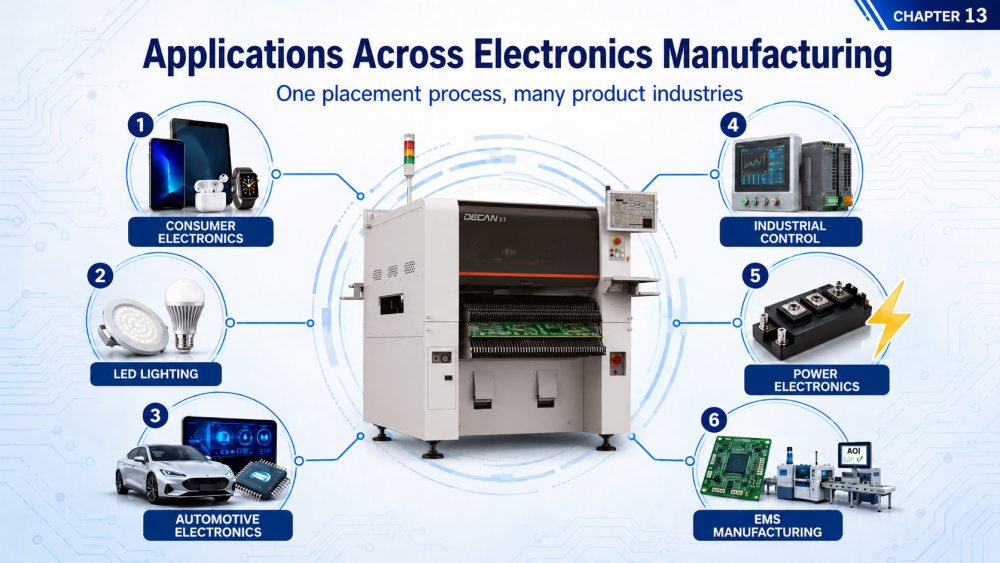

מכונות בחירה ומקום SMT משמשות בתעשיות ייצור אלקטרוניקה רבות . כל מוצר שמשתמש ברכיבי הרכבה על גבי PCB עשוי לדרוש ציוד מסוג זה, במיוחד כאשר הייצור זקוק למהירות, עקביות ואיכות שניתן לחזור עליה.
לתעשיות שונות יש דרישות שונות. חלקם מתמקדים בווליום גבוה. חלקם מתמקדים בדייקנות ובאמינות. אחרים זקוקים לגמישות מכיוון שהם מייצרים דגמי PCB רבים בקבוצות קטנות או בינוניות.
אלקטרוניקה לצרכן משתמשת לעתים קרובות בעיצובי PCB קומפקטיים עם רכיבים קטנים רבים. מוצרים כגון מכשירים חכמים, מודולי בקרה, מטענים ולוחות אלקטרוניים קטנים זקוקים למיקום מהיר ומדויק כדי לתמוך בייצור יציב.
תאורת LED היא יישום נפוץ נוסף. נורות LED, צינורות LED, לוחות LED, פסי LED ולוחות תאורה לרכב דורשים לעתים קרובות רכיבים רבים שחוזרים על עצמם. עבור מוצרים אלה, עקביות המיקום יכולה להשפיע הן על הביצועים החשמליים והן על המראה החזותי.
בשני הענפים, מכונת הבחירה והמקום מסייעת ליצרנים להגדיל את התפוקה תוך שמירה על יציבות מיקום הרכיבים על פני אצוות ייצור גדולות.
אלקטרוניקה לרכב דורשת בדרך כלל אמינות גבוהה יותר. לוחות המשמשים במערכות תאורה, בקרים, חיישנים ומודולי כוח עשויים לכלול ICs, מחברים, קבלים ורכיבים אחרים שיש למקם במדויק.
ללוחות בקרה תעשייתיים יש לרוב תמהיל רכיבים רחב יותר. הם אולי לא תמיד דורשים את המהירות הגבוהה ביותר, אבל הם צריכים מיקום יציב עבור סוגי רכיבים וגדלים שונים של לוחות.
אלקטרוניקת כוח יכולה לכלול רכיבים גדולים יותר, לוחות עבים יותר וחלקים כבדים יותר. עבור מוצרים אלה, תהליך המיקום חייב לתמוך הן בדיוק והן בטיפול יציב ברכיבים.
יצרני EMS מטפלים לעתים קרובות בפרויקטים רבים ושונים של לקוחות. יום אחד הם עשויים לייצר לוחות בקרה תעשייתיים, ולמחרת הם עשויים לייצר מודולי תקשורת, לוחות LED או מוצרי אלקטרוניקה.
עבור סוג זה של ייצור, גמישות חשובה מאוד. המכונה חייבת לתמוך בגדלים שונים של PCB, מבני BOM, חבילות רכיבים ואצוות ייצור.
זו הסיבה שמכונות בחירה ומיקום SMT לא משמשות רק לייצור המוני. הם נמצאים בשימוש נרחב גם בהרכבת PCB בשילוב גבוה, כאשר החלפה יציבה, בקרת תוכניות אמינה ותאימות רכיבים רחבה הם המפתח לייצור יומיומי.
מכונת בחירה ומקום זקוקה לתחזוקה שוטפת כדי לשמור על יציבות המיקום לאורך זמן. אפילו מכונה איכותית עלולה לאבד את הדיוק או היעילות אם חרירים, מזינים, מצלמות, מסועים או מערכות ואקום לא נבדקים כראוי.
תחזוקה בסיסית היא לא רק מניעת תקלות. זה גם עוזר להפחית שגיאות מיקום, איסוף לא יציב, עצירות מכונה בלתי צפויות ובעיות איכות במהלך הייצור. עבור כל מפעל המשתמש בהרכבת SMT, תחזוקה צריכה להיות חלק משגרת הייצור היומית, לא משהו שנעשה רק לאחר שמופיעה בעיה.
חרירים יוצרים קשר ישיר עם תהליך איסוף הרכיבים. אם זרבובית חסומה, בלויה או מלוכלכת, ייתכן שהמכונה לא תצליח לבחור רכיבים בצורה נכונה, או שהרכיב עשוי להזיז במהלך התנועה. ניקוי ובדיקה קבועים של הזרבובית יכולים לסייע במניעת חלקים חסרים ומיקום לא יציב.
גם מזינים צריכים תשומת לב. מזין שאינו מקדם רכיבים בצורה חלקה עלול לגרום לשגיאות איסוף, עיכובים או אזעקות חוזרות של מכונה. על המפעילים לבדוק את מצב המזין, תנועת הסרט, מתח סרט הכיסוי ואספקת הרכיבים לפני תחילת הייצור.
כמו כן יש לשמור על נקיון מערכת הראייה. אבק, שאריות שטף או תנאי תאורה גרועים עלולים להשפיע על זיהוי המצלמה. מצלמות נקיות עוזרות למכונה לקרוא סימנים נאמנים ומיקומי רכיבים בצורה מדויקת יותר.
שאיבת ואקום היא קריטית לאיסוף יציב של רכיבים. אם מפלס הוואקום אינו יציב, ייתכן שהזרבובית לא תחזיק את הרכיב בצורה מאובטחת. זה יכול להוביל לנפילת חלקים, רכיבים מסובבים או כשל במיקום.
יש לבדוק את לחץ האוויר באופן קבוע בהתאם לדרישות המכונה. בעיה קטנה באספקת אוויר עלולה ליצור בעיות ייצור חוזרות שקשה למצוא במבט ראשון.
מערכת המסוע זקוקה גם לתנועה חלקה. אם ה-PCB אינו מועבר או ממוקם בצורה נכונה, דיוק המיקום יכול להיות מושפע. בדיקת רוחב המסילה, תמיכת הלוח, חיישנים וחגורות מסוע עוזרת לשמור על יציבות התהליך המלא.
תחזוקה טובה לא תמיד צריכה להיות מסובכת. שגרה מעשית יכולה לכלול ניקוי יומי, בדיקה שבועית, כיול קבוע, גיבוי תוכניות והחלפת חלקים בלויים.
מפעילים צריכים גם לתעד אזעקות חוזרות או בעיות מיקום. אם אותה בעיה מופיעה שוב ושוב, היא עשויה להצביע על בעיית מזין, בלאי חרירים, אריזת רכיבים לקויה או הגדרת תוכנית שגויה.
מכונת בחירה ומקום מתוחזקת היטב יכולה לפעול בצורה חלקה יותר, להפחית את זמן ההשבתה ולתמוך באיכות הרכבת PCB עקבית יותר.
לקוחות רבים משווים תחילה מכונות בחירה ומיקום לפי מהירות, מותג או מחיר. גורמים אלו חשובים, אך אינם מספרים את הסיפור המלא. בייצור SMT אמיתי, ביצועי המכונה תלויים במוצר, בתמהיל הרכיבים, בשיטת ההגדרה, במיומנות המפעיל ובבקרת התהליך המלא.
הבנת אי הבנות נפוצות יכולה לעזור למפעלים להימנע מציפיות שגויות ולקבל החלטות טובות יותר בעת תכנון ייצור SMT.
מהירות חשובה, אבל מכונה מהירה יותר היא לא תמיד הבחירה הטובה ביותר עבור כל מפעל. מכונה עם מהירות מדורגת גבוהה עשויה לבצע ביצועים טובים מאוד על לוחות פשוטים עם רכיבי שבבים רבים שחוזרים על עצמם. אבל אם למוצר יש הרבה ICs, מחברים, רכיבי מגש או שינויים תכופים בדגם, תפוקת הייצור בפועל עשויה להיות שונה מאוד מהמספר המדורג.
לייצור תערובת גבוהה, יציבות, הגדרת מזין, טווח רכיבים ויעילות החלפה עשויים להיות בעלי ערך רב יותר ממהירות מקסימלית בלבד.
זו הסיבה שמפעלים לא צריכים לשפוט מכונת בחירה רק לפי CPH. השאלה הטובה יותר היא האם המכונה יכולה להתאים לעיצוב ה-PCB האמיתי, מבנה BOM ולוח הזמנים של הייצור.
חלק מהלקוחות מצפים שמכונה אחת תטפל בכל המוצרים בצורה מושלמת. במציאות, מכלולי PCB שונים דורשים יכולות מיקום שונות.
לוח LED פשוט, לוח בקרה לרכב, PCB אלקטרונית כוח ולוח תקשורת בצפיפות גבוהה עשויים כולם להזדקק לעדיפויות מיקום שונות. חלק מהמוצרים זקוקים למהירות. חלקם צריכים דיוק גבוה יותר. חלקם צריכים יותר עמדות הזנה. חלקם זקוקים לתמיכה טובה יותר עבור רכיבים גדולים יותר או בעלי צורה מיוחדת.
מכונת בחירה יכולה להיות גמישה מאוד, אבל עדיין יש לה גבולות. הפתרון הנכון צריך להתבסס על צרכי הייצור בפועל, לא רק על תיאור מכונה כללי אחד.
מכונת בחירה היא קריטית, אבל היא לא שולטת באיכות SMT בעצמה. איכות ה-PCBA הסופית תלויה גם בהדפסת משחת הלחמה, בדיקת SPI, פרופיל טמפרטורת זרימה חוזרת, בדיקת AOI, טיפול בחומרים והגדרת מפעיל.
לדוגמה, אם הדפסת משחת הלחמה גרועה, מיקום מדויק עדיין עלול להוביל לפגמי הלחמה. אם פרופיל הזרימה החוזרת אינו יציב, רכיב הממוקם היטב עשוי להיות עם מפרקי הלחמה חלשים.
זו הסיבה שיש לראות בייצור SMT אמין כתהליך שלם. מכונת האיסוף והמקום היא אחד החלקים החשובים ביותר, אך היא חייבת לעבוד יחד עם ה-SMT lin המלא.
לא כל מפעל מתחיל עם קו SMT אוטומטי מלא. חלקם מתחילים במיקום ידני, כלים פשוטים או ייצור באצווה קטנה. אבל ככל שההזמנות גדלות ועיצובי PCB הופכים מורכבים יותר, מיקום ידני הופך לעתים קרובות לקשה לשליטה.
מכונת בחירה ומקום SMT הופכת הכרחית כאשר מפעל זקוק לעקביות טובה יותר, תפוקה גבוהה יותר, תלות ידנית נמוכה יותר ואיכות ייצור ניתנת לחזרה.
מיקום ידני עשוי להיות מקובל עבור אבות טיפוס פשוטים או כמויות קטנות מאוד. אך כאשר מספר הרכיבים גדל, העבודה הידנית הופכת במהירות לצוואר בקבוק.
המפעילים צריכים יותר זמן כדי למקם כל רכיב, לבדוק כיוון, להימנע מטעויות ולשמור על עקביות התהליך. ככל שנפח הייצור גדל, זה נעשה קשה יותר לניהול.
מכונת איסוף ומקום עוזרת לפתור בעיה זו על ידי הצבת רכיבים אוטומטית לפי תוכנית. זה מאפשר למפעל לעבור מהרכבה ידנית איטית לזרימת ייצור יציבה יותר.
כאשר פריסות PCB הופכות צפופות יותר, דיוק המיקום הופך חשוב יותר. רכיבים קטנים, IC עם גובה דק, נוריות ומחברים כולם דורשים מיקום יציב לפני הלחמה מחדש.
מיקום ידני יכול להשתנות ממפעיל למפעיל. אפילו אותו מפעיל עשוי לקבל תוצאות שונות לאחר שעות עבודה ארוכות. שינויים קטנים אלו עלולים להוביל לעבודה מחדש, לחץ בדיקה ותפוקת מעבר ראשון לא יציבה.
מכונת בחירה אוטומטית משפרת את יכולת החזרה על ידי שימוש בקואורדינטות מתוכנתות, תיקון ראייה ותנועת מיקום מבוקרת. זה עוזר למפעלים לשמור על איכות עקבית יותר על פני אצוות שונות.
מפעל עשוי להזדקק למכונת איסוף ומקום כאשר הוא מתכונן לקבל הזמנות גדולות יותר, להפחית את זמן האספקה או לבנות קו ייצור SMT שלם יותר.
לעתים קרובות זו הנקודה שבה תכנון הייצור הופך רציני יותר. המפעל צריך לחשוב על גודל PCB, סוגי רכיבים, פלט יעד, הדפסת הלחמה, הלחמה חוזרת, בדיקה והרחבה עתידית.
בשלב זה, מכונת הבחירה והמקום היא לא רק ציוד. זה הופך לחלק מכושר הייצור לטווח ארוך של המפעל. בחירת ההגדרה הנכונה יכולה לעזור למפעל לצמוח עם פחות בעיות בתהליך מאוחר יותר.
לאחר הבנת מה עושה מכונת בחירה ומקום SMT, השאלה הבאה היא בדרך כלל מעשית יותר: איזה סוג של מכונה או מערך ייצור מתאים למפעל אמיתי?
אין תשובה מהימנה ללא מידע ייצור בסיסי. יש לתכנן פתרון בחירה והמקום סביב ה-PCB בפועל, רשימת הרכיבים, נפח הייצור, פריסת המפעל ויעדי ייצור ארוכי טווח. ללא הפרטים הללו, בחירת מכונה יכולה להפוך בקלות לניחוש המבוסס רק על מהירות או מחיר.
עבור יצרנים רבים, בחירת מכונת פיק והמקום היא גם ההתחלה של תכנון קו SMT שלם. המכונה חייבת לעבוד עם מדפסת משחת הלחמה, SPI, תנור זרימה חוזרת, AOI, ציוד טיפול, ולפעמים מאוחר יותר תהליכי DIP או ציפוי. זו הסיבה שתצוגת קו מלא חשובה מההתחלה.
המידע הראשון הדרוש הוא ה-PCB עצמו. אורך, רוחב, עובי, עיצוב לוח וצורת לוח מיוחד, כולם משפיעים על תצורת המכונה.
ה-BOM חשוב לא פחות. הוא מראה אילו רכיבים יש למקם, בכמה חלקים נעשה שימוש ואילו סוגי חבילות כלולים. ללוח עם בעיקר נגדים וקבלים עשויות להיות דרישות מכונה שונות מאוד מלוח עם BGAs, QFNs, מחברים, נוריות LED, מגנים או רכיבים בעלי צורה מיוחדת.
פרטים אלו עוזרים למהנדסים להבין את צורכי המזון, דרישות הזרבובית, דרישות הראייה, קושי המיקום ועומס העבודה בפועל. שני PCBs עשויים להיראות דומים בגודלם, אך אם ללוח אחד יש יותר רכיבים או חבילות מורכבות יותר, פתרון המיקום הנדרש עשוי להיות שונה לחלוטין.
פתרון טוב לא צריך לענות רק על צורכי הייצור של היום. זה צריך גם להתאים לזרימת הייצור המלאה של SMT. תפוקת יעד, משמרות עבודה, תמהיל מוצרים, דרישות בדיקה ותוכניות הרחבה עתידיות, כולם משפיעים על תצורת הציוד הסופית.
לדוגמה, מכונת איסוף ומיקום במהירות גבוהה עשויה שלא להביא ערך ייצור אמיתי אם המדפסת, תנור הזרימה מחדש, AOI או מערכת הטיפול לא יכולים לעמוד בקצב. באותו אופן, מכונת מיקום גמישה עשויה להתאים יותר למפעלים המייצרים דגמי PCB רבים בקבוצות קטנות יותר.
זו הסיבה שהבחירה במכונה צריכה להיות מחוברת לתכנון קו מלא. המטרה היא לא רק לבחור מכונה אחת, אלא לבנות קו ייצור שפועל בצורה חלקה מהעמסת PCB ועד להלחמה, בדיקה, פריקה והרחבת תהליך מאוחר יותר.
עבור מפעלים חדשים או יצרנים מתרחבים, לעתים קרובות קשה לשפוט את המכונה הנכונה רק מקטלוג. ייצור אמיתי דורש ניסיון עם תעשיות שונות, סוגי PCB, חבילות רכיבים, פריסות מפעל ודרישות תהליכים.
ICT תומך בלקוחות עם פתרונות SMT, DIP וקו ציפוי קונפורמי מלא. במקום להסתכל על מכונת האיסוף והמקום כחלק של ציוד יחיד, ICT מעריכה את תהליך הייצור המלא, כולל הדפסת משחת הלחמה, מיקום רכיבים, הלחמה חוזרת, בדיקה, טיפול, הרכבה דרך חור ודרישות ציפוי בעת הצורך.
עם ניסיון בפרויקט על פני תעשיות וסוגי מוצרים רבים, ICT יכול לעזור ליצרנים לתכנן פתרון מעשי יותר המבוסס על מידע PCB, מבנה BOM, קיבולת יעד, תקציב והרחבה עתידית. זה הופך את הפרויקט לבטוח יותר, מדויק יותר וקל יותר להרחבה מאוחר יותר.
מכונת בחירה ומקום SMT היא הרבה יותר ממכונה שמעבירה רכיבים ממזינים ל-PCB. זהו ציוד הליבה שמחבר הדפסת משחת הלחמה, מיקום רכיבים, הלחמה חוזרת ובדיקה סופית לתהליך הרכבה מלא של SMT.
על ידי הבנה כיצד הוא עובד, אילו חלקים הוא כולל, אילו רכיבים הוא יכול להציב וכיצד הוא משתף פעולה עם ציוד SMT אחר, היצרנים יכולים לקבל החלטות טובות יותר בעת תכנון ייצור מכלול PCB.
עבור מפעלים חדשים, הבנת מכונת הבחירה והמקום עוזרת לבנות תמונה ברורה של ייצור SMT. הוא מסביר מדוע מיקום PCB, יציבות מזין, מצב הזרבובית, יישור ראייה ותוכנה שולטים בכל דבר בפעולה היומיומית.
עבור מפעלים צומחים, הבנה זו גם עוזרת לזהות סיכונים בתהליך. אם המיקום אינו יציב, ייתכן שהבעיה לא נובעת מנקודה אחת. זה עשוי להיות קשור לחומרים, תכנות, מזינים, תחזוקה, איכות הדפסה, בקרת זרימה חוזרת או ההגדרה המלאה של קו SMT.
זו הסיבה שידע בסיסי במכונה אינו שימושי רק למתחילים. זה גם עוזר לצוותי ייצור לתקשר טוב יותר, לפתור בעיות מהר יותר ולתכנן תהליכי הרכבה יציבים יותר.
מכונת בחירה ומקום יכולה לשפר את המהירות, יכולת החזרה ודיוק המיקום, אבל היא לא עובדת לבד. הרכבת PCB יציבה תלויה בקו המלא, כולל מדפסת משחת הלחמה, SPI, תנור זרימה חוזרת, AOI, ציוד טיפול וניהול ייצור.
במפעלים רבים, קו SMT הוא רק חלק אחד מתהליך הייצור המלא. חלק מהמוצרים דורשים גם הכנסת DIP, הלחמת גל, הלחמה סלקטיבית, ניקוי PCBA, ציפוי קונפורמי, אשפרה או בדיקה סופית. אם תהליכים אלה אינם נחשבים מוקדמים, המפעל עלול להתמודד עם בעיות פריסה, צווארי בקבוק בתהליכים או השקעה נוספת מאוחר יותר.
מסיבה זו, תכנון הייצור הטוב ביותר של SMT צריך תמיד להסתכל מעבר למכונה אחת. זה צריך לשקול את זרימת הייצור המלאה, מהקלט ה-PCB הראשון ועד ה-PCBA הסופי המורכב והמוגן.
ICT מספק יותר ממכונות SMT בודדות. כספקית פתרונות ייצור אלקטרוניקה מלאה, ICT תומכת בלקוחות עם קווי ייצור SMT, קווי DIP, קווי ציפוי קונפורמיים, מערכות טיפול PCBA, ציוד בדיקה ותכנון ייצור מלא במפעל.
עבור לקוחות הבוחרים במכונת בחירה ומקום, ICT יכול גם לעזור להעריך את תצורת קו SMT המלאה בהתבסס על צרכי ייצור אמיתיים. זה כולל גודל PCB, BOM, טווח רכיבים, יעד תפוקה, דרישות בדיקה, שטח מפעל, תקציב ותוכניות הרחבה עתידיות.
עם ניסיון בתעשיות ויישומי מוצרים רבים, ICT עוזר ליצרנים לבנות קווי ייצור מעשיים, יציבים וניתנים להרחבה. בין אם הפרויקט מתחיל במכונת בחירה אחת או פתרון מלא של מפעל SMT, DIP וציפויים, המטרה היא זהה: לעזור ללקוחות לעבור מבחירת ציוד לייצור אמין עם פחות סיכון.
מכונת בחירה ומקום SMT היא מכונה אוטומטית המציבה רכיבי הרכבה משטח על גבי לוחות מעגלים מודפסים במהלך הרכבת PCB. הוא בוחר רכיבים ממזינים, מגשים או צינורות, בודק את מיקומם באמצעות מערכת ראייה ומניח אותם על רפידות ה-PCB הנכונות. מכונה זו נמצאת בשימוש נפוץ במפעלי אלקטרוניקה, ייצור EMS, קווי תאורת LED, אלקטרוניקה לרכב, וייצור לוחות בקרה תעשייתיים. לייצור יציב, זה צריך לעבוד יחד עם מדפסת משחת הלחמה, תנור זרימה חוזרת, AOI וציוד קו SMT אחר.
מכונת איסוף ומיקום SMT פועלת על ידי טעינת ה-PCB, זיהוי סימני ביטחון, איסוף רכיבים ממזינים, תיקון מיקום הרכיבים באמצעות יישור ראייה והנחת כל חלק על ה-PCB. התהליך נשלט על ידי תוכנה וחוזר על עצמו ברציפות במהלך הייצור. זה מאפשר למכונה להציב רכיבי SMD קטנים, ICs, LEDs וחבילות אחרות במהירות ובעקביות טובים יותר מאשר מיקום ידני. לקבלת התוצאות הטובות ביותר, על המפעלים להכין נתוני BOM מדויקים, קבצי PCB והגדרת מזין נכונה לפני הייצור.
מכונת בחירה ומקום SMT יכולה למקם רכיבי הרכבה על פני השטח רבים, כולל נגדים, קבלים, דיודות, טרנזיסטורים, ICs, LEDs, QFP, QFN, BGA, מחברים ומודולים קטנים. טווח הרכיבים בפועל תלוי בדגם המכונה, סוג המזין, מערכת הזרבובית, מערכת הראייה ודיוק המיקום. לוח LED פשוט עשוי להזדקק רק למיקום שבבים סטנדרטי, בעוד שלוחות בקרה לרכב או תעשייתיים עשויים לדרוש תמיכה עבור IC ומחברים גדולים יותר. לפני בחירת מכונה, על המפעלים לעיין בקפידה את רשימת ה-BOM והרכיבים.
כן, בדיונים רבים על ייצור SMT, מכונת פיק והמקום ומתקן שבבים מתייחסים לציוד דומה. שניהם משמשים להצבת רכיבי הרכבה משטח על גבי PCB. ההבדל הוא ש'מכונת בחר ומקום' הוא מונח רחב יותר, בעוד ש'מתקן שבבים' מתייחס לרוב למכונות המתמקדות במיקום מהיר של רכיבי שבבים קטנים, כגון נגדים, קבלים ונוריות LED. למפעלים המייצרים מוצרי PCB מעורבים, עדיף לבדוק את טווח הרכיבים של המכונה, קיבולת ההזנה ויכולת הראייה במקום להסתמך רק על השם.
מפעל צריך להשתמש במכונת בחירה אוטומטית כאשר המיקום הידני הופך לאיטי מדי, לא עקבי או קשה לשליטה. זה קורה בדרך כלל כאשר נפח ה-PCB גדל, גודל הרכיב הופך קטן יותר, או שהמוצר דורש חזרה יציבה. מיקום אוטומטי שימושי עבור מפעלי EMS, ייצור LED, מוצרי צריכה אלקטרוניים, אלקטרוניקה לרכב והרכבת PCB תעשייתית. זה עוזר להפחית את התלות הידנית ומשפר את זרימת הייצור. עבור מפעלים חדשים או מתרחבים, ICT יכול לסייע בבדיקת גודל PCB, BOM, תפוקת יעד ודרישות קו SMT מלאות לפני תכנון פתרון.
