PCBAs הם עמוד השדרה של האלקטרוניקה המודרנית, ומבטיחים פונקציונליות בכל דבר, החל מסמארטפונים למכשירים רפואיים. אבל איך אתה יכול להבטיח את האיכות והאמינות של ה- PCBA שלך ? אסטרטגיית הבדיקה הנכונה היא קריטית לזיהוי פגמים מוקדם ולהבטיח אורך חיים של המוצר. בפוסט זה תלמד על שיטות בדיקת מפתח כמו AOI, AXI, ICT ועוד, וכיצד לבחור את האסטרטגיה הטובה ביותר על סמך צרכי הייצור שלך.

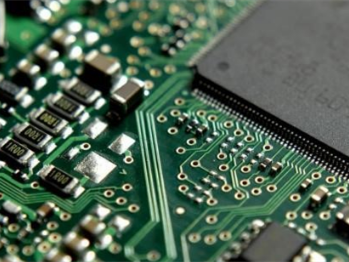

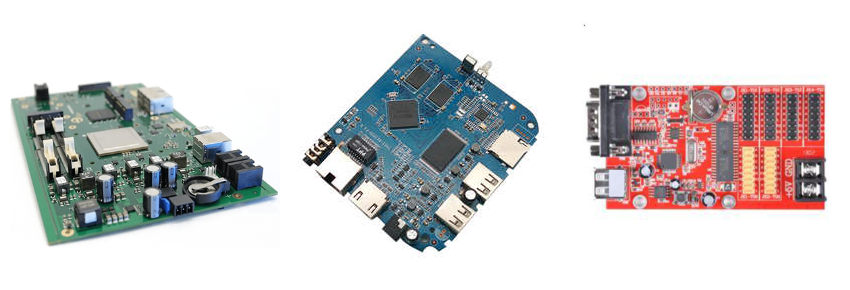

PCBA (מכלול לוח מעגלים מודפס) הוא אוסף של רכיבים אלקטרוניים המותקנים על לוח מעגלים מודפס (PCB) ליצירת מכשיר אלקטרוני תפעולי. תהליך ההרכבה כולל חיבור רכיבים כמו נגדים, קבלים, ICS ומחברים ללוח, בין אם באמצעות הלחמה או שיטות אחרות.
PCBAs ממלאים תפקיד מכריע בהפעלה ובקרה של מכשירים אלקטרוניים. מהטלפונים בכיס שלך למערכות במכונית שלך, הם מאפשרים למכשירים לבצע מגוון רחב של פונקציות. בין אם מדובר באלקטרוניקה צרכנית, מערכות רכב או מכשירים תעשייתיים, ה- PCBA מבטיח שהאותות החשמליים מועברים ועובדים כראוי.
במהלך ייצור ה- PCBA, ניתן להיווצר מספר אתגרים, כולל:
מיקום לא נכון של רכיב : מיקום שגוי יכול להוביל לתפקוד לא תקין או אפילו למעגלים קצרים.
ליקויי הלחמה : מפרקי הלחמה לקויים או הלחמה קרה יכולים לגרום להיכשל חיבורים חשמליים.
מפרטי רכיבים שגויים : שימוש ברכיבים שגויים יכול להשפיע על הפונקציונליות או על הביצועים. הבטחת בקרת איכות היא קריטית כדי להימנע מבעיות אלה ולהבטיח מוצר אמין וביצוע גבוה. בדיקה חיונית לזיהוי ותיקון בעיות אלה בשלב מוקדם של תהליך הייצור, והבטחת כל PCBA עומד בסטנדרטים הנדרשים.
מדוע בדיקה חיונית ל- PCBA?
ההשפעה של בדיקות לקויות על ביצועי המוצר ואמינות.
התפקיד של בדיקת PCBA במניעת פגמים, הפחתת עיבוד מחדש ושיפור התשואה.
החשיבות של זיהוי וטיפול בבעיות בשלב מוקדם של תהליך הייצור כדי להימנע מזכרות או כישלונות יקרים בתחום.
בעת הפקת PCBAs, שיטות בדיקה שונות מבטיחות שהתוצר הסופי אמין ומופיע כצפוי. שיטות אלה משתנות מבדיקות חזותיות פשוטות לטכנולוגיות רנטגן מתקדמות. כל טכניקת בדיקה משרתת מטרה ייחודית, המסייעת בזיהוי סוגים מסוימים של פגמים בתהליך ההרכבה.
AOI משתמש במצלמות ברזולוציה גבוהה כדי לבדוק את פני ה- PCBA לפגמים. זה משווה את הלוח לבין 'לוח הזהב ' כדי לאתר סוגיות כמו שגיאות הלחמה, מיקום לא נכון של רכיב ורכיבים חסרים. על ידי סריקת כל לוח במהירות, AOI מזהה פגמים פוטנציאליים לפני עיבוד נוסף. זה שימושי במיוחד בסביבות ייצור בעלות נפח גבוה בהן המהירות והדיוק הם קריטיים.
יתרונות:
מהיר ומתאים לייצור בנפח גבוה.
יעיל בזיהוי פגמים לפני השטח מוקדם.
מגבלות:
לא ניתן לאתר פגמים נסתרים כמו מפרקי הלחמה תחת BGAs או בעיות רכיבים פנימיות.
AXI משתמשת בהדמיית רנטגן כדי לבחון את החלק הפנימי של PCBAs, שימושי במיוחד לגילוי פגמים נסתרים כגון:
חללים במפרקי הלחמה
ליקויים ב- Head-Pillow (HIP)
סוגיות ב- BGAS (מערכי רשת כדור)
יתרונות:
מצוין לעיצובים מורכבים עם מפרקי הלחמה נסתרים.
מספק דיוק גבוה לגילוי תקלות פנימיות.
חסרונות:
עלות גבוהה יותר.
איטי יותר לעומת AOI.
AXI משתמשת בהדמיית רנטגן כדי לבחון את החלק הפנימי של PCBAs, מה שהופך אותו לשימושי במיוחד לגילוי פגמים נסתרים שאינם נראים לעין בלתי מזוינת. זה יעיל במיוחד במציאת סוגיות כמו חללים במפרקי הלחמה, פגמים ראשוניים (HIP) ובעיות ב- BGAs (מערכי רשת כדור), שלעתים קרובות אינם נגישים לשיטות בדיקה אחרות. על ידי מתן תצוגה ברורה של המבנה הפנימי של הלוח, AXI יכולה לאתר תקלות פוטנציאליות מוקדם, ולשפר את אמינות המוצר.
יתרונות:
מהיר ומדויק במיוחד לייצור בנפח גבוה.
מגלה תקלות ברכיבים בודדים.
מגבלות:
עלות הגדרה ראשונית גבוהה יותר.
מהירות בדיקה איטית יותר בהשוואה ל- AOI, מה שהופך אותה פחות מתאימה לייצור בנפח גבוה.
בדיקות בדיקות טיסה משתמשות בבדיקות רובוטיות כדי לבדוק את הביצועים החשמליים של PCBA מבלי לדרוש מתקן בדיקה מותאם אישית. זה הופך אותו לפיתרון גמיש וחסכוני, במיוחד לייצור בנפח נמוך, אבות-טיפוס או עיצובים חסרי רפידות בדיקה ייעודיות. הבדיקות הרובוטיות עוברות על פני הלוח כדי לבצע בדיקות שונות, כולל בדיקות המשכיות, התנגדות ופונקציונליות רכיבים.
יתרונות:
מבטל את הצורך בגופי מותאם אישית יקרים, ומפחית את עלויות ההתקנה הראשוניות.
ניתן להתאמה מאוד לשינויים בעיצוב, מה שהופך אותו לאידיאלי עבור אבות -טיפוס או עיצובים המתפתחים במהלך הבדיקה.
חסרונות:
מהירות בדיקה איטית יותר בהשוואה לשיטות כמו ICT, שאולי אינן מתאימות לייצור בקנה מידה גדול.
פחות נקודות בדיקה ויכולת מוגבלת לבצע בדיקות חשמל מעמיקות בהשוואה ל- ICT.
בדיקות פונקציונליות (FCT) מעריכה את הפונקציונליות הכוללת של PCBA על ידי הדמיה של תנאים תפעוליים בעולם האמיתי. הוא בודק אם הדירקטוריון מתפקד כצפוי על ידי בדיקת כל תפקידיו, כמו הפעלת, תקשורת עם רכיבים אחרים וביצוע משימות בסביבה חיה. FCT הוא בדרך כלל השלב האחרון בתהליך הבדיקה לפני פרסום מוצר כדי להבטיח שהוא עומד בכל מפרטי העיצוב.
יתרונות:
מספק בדיקה סופית מקיפה של פונקציונליות המוצר בתנאים בעולם האמיתי.
מבטיח שה- PCBA עומד במפרט עיצוב ופועל כמתוכנן.
חסרונות:
לא ניתן להצביע על הגורם המדויק לכישלון, מה שהופך את פתרון הבעיות למאתגר יותר.
זמן רב ויקר בגלל מורכבות הבדיקות והצורך בציוד מיוחד.
נבדקים לשרוף נבדקים PCBAs לתנאי לחץ, כמו פעולה רציפה בטמפרטורות גבוהות, כדי לדמות שימוש ממושך ולזהות תקלות מוקדמות. תהליך זה עוזר לעורר רכיבים חלשים או לתכנן פגמים שעלולים להוביל לכישלון בטרם עת בתחום. בדיקות כוויות משמשות לרוב לשיפור האמינות לטווח הארוך של מוצרים, במיוחד אלה המשמשים ביישומים קריטיים למשימה שבהם כישלון אינו אפשרות.
יתרונות:
מגלה כישלונות מוקדמים פוטנציאליים לפני שהמוצרים מגיעים ללקוחות, ומונעים זיכרונות יקרים או בעיות ביצועים.
משפר את אורך החיים של המוצר על ידי זיהוי וטיפול ברכיבים חלשים בשלב מוקדם של תהליך הייצור.
חסרונות:
זמן רב ודורש תקופות בדיקה נרחבות, לרוב נמשכות מספר שעות או ימים.
הלחץ המיושם במהלך הבדיקה עשוי, במקרים מסוימים, לקצר את אורך החיים הכולל של המוצר.
בדיקת זיהום מגלה שאריות יוניות, כמו שטף או חומרים אחרים, העלולים לגרום לכישלונות לטווח הארוך כמו הגירה אלקטרוכימית. שאריות אלה, לעתים קרובות בלתי נראות לעין בלתי מזוינת, עלולות להוביל למעגלים קצרים, קורוזיה או השפלה של ביצועים לאורך זמן. זה קריטי להבטיח את אורך החיים והאמינות של PCBAs, במיוחד ביישומי אמינות גבוהה.
השיטות כוללות:
ורד (התנגדות של תמצית ממס): בדיקה המודדת את רמת הזיהום היוני על פני ה- PCBA.
כרומטוגרפיה של יונים: שיטה מדויקת יותר לזיהוי וכימות מזהמים יוניים ספציפיים.
יתרונות:
מונע סוגיות נסתרות כמו קורוזיה או כשלים כתוצאה מזיהום יוני.
מבטיח שהמוצר נקי משקעים מזיקים שיכולים לפגוע בביצועים.
חסרונות:
עלות גבוהה בגלל הצורך בציוד ייעודי ובהליכי בדיקה.
דורש טיפול וניתוח מומחים.
TDR היא שיטת בדיקה מיוחדת המשמשת להבטיח שלמות האות ב- PCBA בתדר גבוה על ידי אימות התאמת עכבה בנתיבי האות. בדיקה זו חיונית לגילוי בעיות כמו עיוותי אות או השתקפויות שיכולות להשפיע לרעה על העברת אות במהירות גבוהה. TDR פועל על ידי שליחת אות דרך העקבות וניתוח ההשתקפות כדי להעריך עקביות עכבה.
יתרונות:
מבטיחה בקרת עכבה מדויקת, החיונית למניעת אובדן או עיוות של אות.
חיוני למעגלים במהירות גבוהה שבהם אפילו אי התאמות עכבה קלה עלולות לגרום להשפלת ביצועים.
חסרונות:
דורש ציוד ומומחיות מיוחדים, מה שמייקר אותו יותר.
יתכן שלא יהיה נחוץ לעיצובים פשוטים יותר במהירות שאינם דורשים בקרת עכבה מדויקת.
כדי להבטיח את איכות ה- PCBA שלך, מעקב אחר שיטות העבודה המומלצות בבדיקה הוא חיוני. פרקטיקות אלה עוזרות לתפוס פגמים מוקדם, ומבטיחים את אמינות המוצר שלך.
וודא כי כל הרכיבים הקריטיים, הממשקים והפונקציונליות נבדקים. אסטרטגיית בדיקה מקיפה מבטיחה כי לא ניתן להתעלם ממנה של הלוח. הבדיקה צריכה לכסות:
בדיקות ברמת רכיב אם יש נגדים, קבלים ו- ICS.
מפרקי הלחמה לחיבור נכון.
אימות פונקציונלי כדי לבדוק אם הלוח פועל כמתוכנן בתנאים רגילים.
כיול רגיל של ציוד הבדיקה הוא המפתח לשמירה על דיוק. בין אם מדובר ב- AOI, ICT או כל שיטה אחרת, וודאו כי כלי הבדיקה שלכם מתפקדים בצורה אופטימלית. כיול מבטיח תוצאות עקביות ומפחית שגיאות הנגרמות על ידי ציוד לקוי.
שילוב עקרונות DFT בשלב התכנון יכול לפשט את הבדיקה בהמשך. על ידי תכנון ה- PCBA שלך עם בדיקה בראש, אתה יכול:
צמצם את זמן הבדיקה על ידי הקלה על הגישה לרכיבים.
שפר את גילוי התקלות על ידי הבטחת רפידות הבדיקה הנכונות והנקודות זמינות.
חסוך עלויות על ידי מניעת הצורך בתכנון מחדש יקר או שינויים במתקן בדיקה.
איזון בין עלות הבדיקה עם היתרונות של גילוי פגמים הוא קריטי. גישה אסטרטגית לבדיקה מסייעת במניעת הוצאות מיותרות תוך הבטחת מוצר איכותי.
חשוב לזהות אילו חלקים מתהליך הייצור זקוקים לבדיקה אינטנסיבית יותר ואילו לא. לדוגמה, ייתכן שתרצה להתמקד ברכיבים בסיכון גבוה שיכולים להשפיע על הביצועים הכוללים.
שימוש בשיטות בדיקה מרובות יחד (למשל, AOI + ICT + FCT) מציע כיסוי ואמינות גדולים יותר בעלות סבירה. שילוב שיטות מבטיח כי פגמים פנימיים, תקלות חשמליות ונושאי פונקציונליות מטופלים כולם ללא יתירות בבדיקה.
מינוף כלי אוטומציה וניתוח נתונים משפר את יעילות הבדיקה ואת בקרת האיכות.
מערכות בדיקה אוטומטיות מזרזות את התהליך ומפחיתות את הטעות האנושית. בין אם משתמשים בבדיקות אוטומטיות או בזיהוי פגמים מבוסס AI, אוטומציה יכולה לשפר משמעותית את התפוקה, במיוחד בסביבות ייצור בעלות נפח גבוה.
ניתוח נתונים ממלא תפקיד מפתח במיטוב תהליך הבדיקה. על ידי ניתוח תוצאות הבדיקה, אתה יכול:
זהה דפוסים בפגמים ושיפר עיצובים עתידיים.
עקוב אחר איכות לאורך זמן בשיטות סטטיסטיות.
אופטימיזציה של מחזורי הבדיקה על ידי מיקוד לנקודות הכישלון הנפוצות ביותר. באמצעות הדמיות ושיטות סטטיסטיות, אתה יכול גם לאתר במהירות אזורים לשיפור בקו הייצור.
בחירת אסטרטגיית הבדיקה הנכונה היא קריטית בכדי להבטיח את איכותם ואמינות ה- PCBA שלך. שקול את הצרכים הייחודיים של הפרויקט שלך ושתף פעולה עם יצרנים מנוסים כדי לבחור את השיטות הטובות ביותר. עלות איזון, מהירות ודיוק כדי לייעל את תהליך הבדיקה שלך ולשמור על ייצור איכותי.
ת: ICT משתמש במתקן 'מיטת ציפורניים ' לבדיקה מהירה ומדויקת של רכיבים חשמליים בייצור המוני, בעוד שבדיקת בדיקות טיסה משתמשת בבדיקות רובוטיות לבדיקות בנפח או אב-טיפוס ללא צורך במגורים בהתאמה אישית.
ת: עלויות בדיקת איזון עם הטבות גילוי פגמים. השתמש בשילוב של שיטות כמו AOI, ICT ו- FCT כדי להבטיח כיסוי מקיף בעלות סבירה.
ת: בדיקה פונקציונלית מבטיחה כי ה- PCBA עובד כמתוכנן על ידי הדמיה של תנאים בעולם האמיתי. זה מספק בדיקה סופית עבור פונקציונליות המוצר אך אינו יכול להצביע על סיבות כישלון מדויקות.
ת: לא. אבות -טיפוס משתמשים לרוב בבדיקות בדיקות מעופפות לצורך גמישות, ואילו ייצור המוני דורש שיטות כמו ICT למהירות ודיוק.
ת: בדיקת צריבה מסייעת באיתור כשלים מוקדמים על ידי הכפפת PCBAs לתנאי לחץ, שיפור האמינות לטווח הארוך והבטחת המוצר יכול להתמודד עם תנאים קיצוניים.
