כיצד לעצב את קו SMT הנכון - פריסה, רמת אוטומציה וגורמי לוח

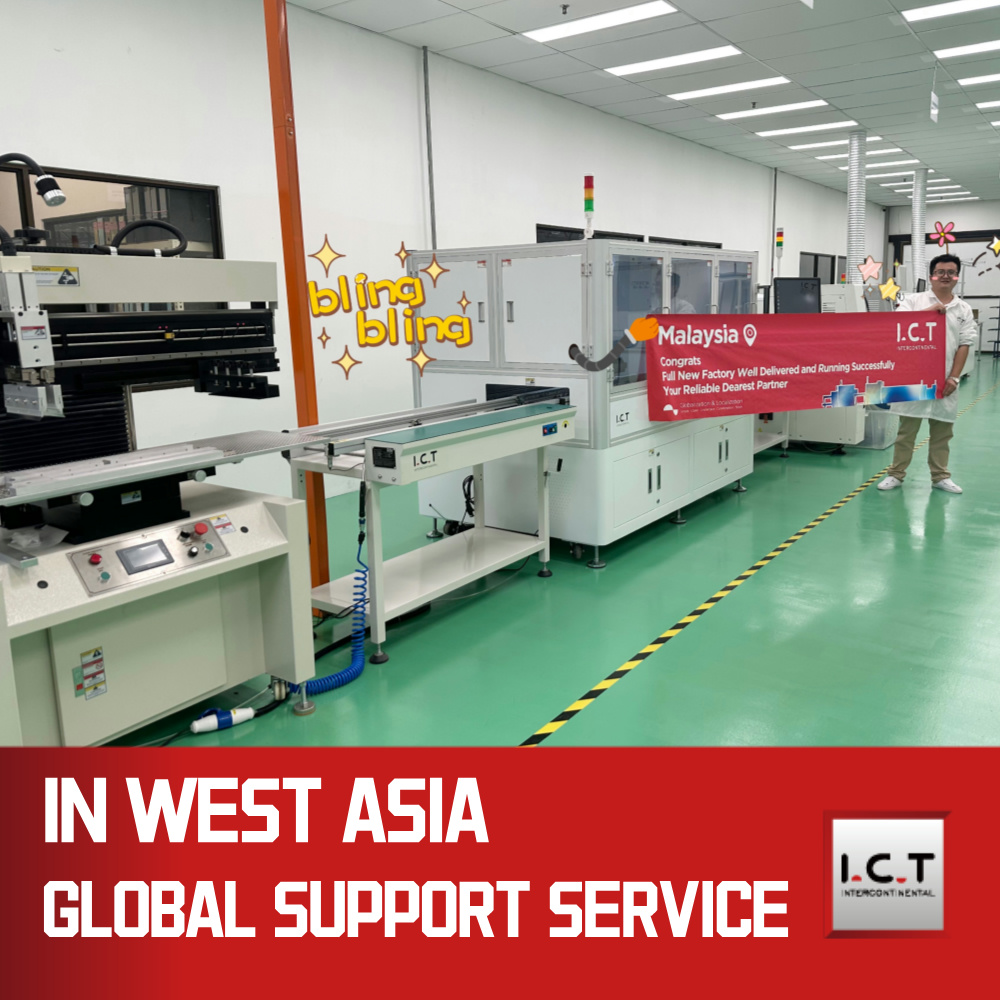

האם אתה מחפש להגביר את יעילות ייצור האלקטרוניקה שלך? עיצוב קו SMT נכון הוא חיוני להצלחה. קו SMT משלב מספר תהליכים, כולל הדפסת משחת הלחמה, מיקום רכיבים, הלחמה חוזרת ומערכות בדיקה.

תכנון נכון משפיע באופן משמעותי על היעילות, האיכות והעלויות. בפוסט זה, נחקור כיצד לעצב ביעילות קו SMT, תוך התמקדות באפשרויות פריסה, רמות אוטומציה וגורמי לוח חיוניים. תגלו גם תובנות מ-ICT, מובילה בפתרונות SMT חכמים.

שיקולים מרכזיים לתכנון קו SMT

תכנון יעיל קו SMT דורש מחשבה מדוקדקת על יעדי הייצור. הבנת מטרות אלו עוזרת לעצב את בחירות העיצוב שלך. הנה כמה היבטים מרכזיים שיש לקחת בחשבון.

הבנת יעדי ייצור

נפח הפקה: ווליום גבוה לעומת נפח נמוך

נפח הייצור ממלא תפקיד משמעותי בקביעת הפריסה ורמת האוטומציה של קו ה-SMT שלך.

● ייצור בנפח גבוה: עבור יצרנים השואפים לייצור המוני, היעילות היא מעל הכל. זה אומר לעתים קרובות בחירה במערכות אוטומטיות לחלוטין. קווים אלה יכולים לפעול ברציפות, להפחית את עלויות העבודה ולהגדיל את התפוקה. לדוגמה, הפתרונות האוטומטיים המלאים של ICT, כמו מדפסת ICT-5151, נועדו לטפל באצוות גדולות ביעילות.

● ייצור בנפח נמוך: לעומת זאת, ייצור בנפח נמוך כרוך לרוב בתהליכים ידניים יותר. זה נפוץ ביצירת אב טיפוס או בהזמנות מותאמות אישית. כאן, גמישות היא המפתח. ניתן להשתמש במכונות חצי אוטומטיות כדי לאפשר מעבר מהיר בין מוצרים שונים. יכולת הסתגלות זו עוזרת לעמוד בדרישות שונות של לקוחות ללא זמן השבתה משמעותי.

יישור עיצוב עם יעדים עסקיים

יישור קו ה-SMT שלך עם היעדים העסקיים שלך הוא חיוני. זה מבטיח שיכולות הייצור שלך עומדות בדרישות השוק. הנה איך לגשת לזה:

1. דרישות השוק: הבנת מגמות השוק הנוכחיות עוזרת לך להחליט באילו מוצרים להתמקד. לדוגמה, אם יש עלייה בביקוש למכשירים חכמים, קו ה-SMT שלך אמור להיות מסוגל לייצר ביעילות רכיבים עבור מוצרים אלה.

2. סוגי מוצרים: מוצרים שונים דורשים גישות שונות. ייתכן שכרטיסי PCB בצפיפות גבוהה יזדקקו למכונות מיקום מתקדמות, בעוד שעיצובים פשוטים יותר יכולים לעבוד עם דגמים בסיסיים. הכרת סוגי המוצרים שאתה מתכוון לייצר תנחה את בחירת הציוד שלך.

3. מדרגיות: ככל שהעסק שלך גדל, קו ה-SMT שלך צריך להסתגל. עיצובים מודולריים מאפשרים שדרוגים והרחבות קלים. זה אומר שאתה יכול להוסיף מכונות או תכונות חדשות מבלי לשפץ את המערכת כולה.

טבלה: השוואה בין שיקולי עיצוב

היבט עיצובי	ייצור בנפח גבוה	ייצור בנפח נמוך
רמת אוטומציה	מערכות אוטומטיות לחלוטין	מערכות חצי אוטומטיות או ידניות
גְמִישׁוּת	פחות גמיש, ממוקד ביעילות	גמיש מאוד להחלפות מהירות
מבנה עלויות	עלות נמוכה יותר ליחידה בגלל קנה מידה	עלות גבוהה יותר ליחידה, אך ניתנת להתאמה
צרכי ציוד	מכונות מתקדמות למהירות	מכונות בסיסיות עם תמיכה ידנית

על ידי התחשבות בגורמים אלה, אתה יכול ליצור קו SMT מעוגל היטב העונה על יעדי הייצור הנוכחיים והעתידיים כאחד. גישה מתחשבת זו לא רק תשפר את היעילות אלא גם תשפר את איכות המוצר הכוללת.

זכור, העיצוב הנכון תואם באופן הדוק עם היעדים העסקיים הספציפיים שלך וצרכי ​​השוק. על ידי התמקדות בנפח הייצור והתאמתו ליעדים שלך, אתה מכין את הבמה לקו SMT מוצלח.

אפשרויות פריסה עבור קווי SMT

בחירת הפריסה הנכונה עבור קו SMT שלך היא קריטית. זה משפיע על היעילות, מהירות הייצור וזרימת העבודה הכוללת. בואו נחקור שלוש אפשרויות פריסה נפוצות: עיצובים ליניאריים, בצורת U ומודולריים.

פריסה ליניארית

תיאור ויתרונות

פריסה ליניארית היא אחד העיצובים הפשוטים ביותר. הוא מארגן מכונות בקו ישר, המאפשר זרימה ישירה של חומרים.

● פשטות: עיצוב זה קל ליישום ולניהול.

● קלות ניטור: מפעילים יכולים לפקח בקלות על כל התהליך, ולזהות צווארי בקבוק במהירות.

המקרים הטובים ביותר לשימוש

פריסות ליניאריות פועלות בצורה הטובה ביותר עבור סביבות ייצור בנפח גבוה, תערובת נמוכה. לדוגמה, בעת ייצור כמויות גדולות של אותו מוצר, פריסה זו ממקסמת את היעילות. זה מייעל את התפעול, מצמצם את זמן ההתקנה וממזער בזבוז.

פריסה בצורת U

תיאור והטבות

הפריסה בצורת U מציעה עיצוב קומפקטי, המקרבת תחנות עבודה זו לזו. פריסה זו משפרת את התקשורת ושיתוף הפעולה בין חברי הצוות.

● חיסכון במקום: צורת ה-U מנצלת שטח רצפה ביעילות, ומאפשרת יותר מכונות בשטח קטן יותר.

● יעילות טיפול בחומרים: זה מקטין את המרחק שחומרים צריכים לעבור, ומאיץ את הייצור.

תרחישים לטובת יתרון

פריסה זו מועילה במיוחד עבור הציוד המודולרי של ICT. כאשר יש צורך בגמישות, העיצוב בצורת U מאפשר התאמות מהירות. זה אידיאלי עבור סביבות שבהן מוצרים שונים מיוצרים באצוות קטנות יותר, המספק איזון בין מהירות ויכולת הסתגלות.

פריסה מודולרית

הסבר על עיצובים מודולריים

פריסות מודולריות מתמקדות בגמישות ומדרגיות. הם מורכבים מתחנות עבודה עצמאיות שניתן לארגן מחדש לפי הצורך.

● גמישות: עיצוב זה מאפשר מעבר מהיר בין מוצרים שונים.

● יכולת הסתגלות: אם צרכי הייצור משתנים, ניתן לשנות בקלות את הפריסה ללא זמן השבתה משמעותי.

יתרונות עבור סביבות מיקס גבוה, נפח נמוך

פריסות מודולריות זוהרות בהגדרות של מיקס גבוה ונפח נמוך. הם מאפשרים ליצרנים להגיב במהירות לדרישות השוק. לדוגמה, אם יוכנס קו מוצרים חדש, ניתן לשלב אותו בפריסה הקיימת במינימום הפרעה.

בחירת הפריסה הנכונה

בעת בחירת פריסה לקו SMT שלך, שקול מספר גורמים:

● שטח: הערך את הפריסה של המתקן שלך ואת השטח הפנוי.

● זרימת עבודה: ודא שהעיצוב תומך בזרימת חומרים יעילה.

● סוגי מוצרים: מוצרים שונים עשויים לדרוש הגדרות שונות.

דוגמאות להטמעות מוצלחות

ICT הטמיעה בהצלחה פריסות שונות בתעשיות שונות. לדוגמה, באלקטרוניקה לרכב, הם משתמשים לעתים קרובות בפריסות בצורת U כדי לשפר את היעילות. לעומת זאת, ייצור מוצרי אלקטרוניקה לצרכן בנפח גבוה נהנה לעתים קרובות מעיצובים ליניאריים.

סוג פריסה	הכי טוב עבור	יתרונות מפתח
ליניארי	נפח גבוה, מיקס נמוך	פשטות, קלות ניטור
בצורת U	קבוצות גמישות וקטנות יותר	חוסך מקום, טיפול יעיל
מודולרי	מיקס גבוה, נפח נמוך	החלפות מהירות, יכולת הסתגלות

בחירת הפריסה הנכונה היא חיונית לאופטימיזציה של קו ה-SMT שלך. לכל אפשרות יש יתרונות ייחודיים, והבנתם עוזרת לך לקבל החלטות מושכלות.

רמות אוטומציה בקווי SMT

בעת תכנון קו SMT, הבנת רמות האוטומציה היא המפתח. הבחירה בין מערכות ידניות, חצי אוטומטיות ואוטומטיות לחלוטין משפיעה על היעילות ועל יכולות הייצור. בואו נפרט את האפשרויות הללו ונראה כיצד הן משתלבות ביעדי הייצור שלכם.

הבנת רמות אוטומציה

מערכות ידניות

מערכות ידניות מסתמכות במידה רבה על מפעילים אנושיים עבור משימות.

● גמישות: הם מאפשרים התאמות מהירות ואידיאליות לריצות בנפח נמוך.

● עלויות ראשוניות נמוכות יותר: ההשקעה הראשונית נמוכה יותר, מה שהופך אותה למתאים לסטארטאפים או אב טיפוס.

מערכות חצי אוטומטיות

מערכות חצי אוטומטיות מייצרות איזון בין תהליכים ידניים ואוטומטיים לחלוטין.

● מעורבות מפעיל: מערכות אלו דורשות התערבות אנושית מסוימת, שיכולה להאיץ את הייצור תוך מתן גמישות.

● אידיאלי עבור אצוות קטנות: נהדר עבור חברות המייצרות מוצרים מגוונים בכמויות קטנות יותר.

מערכות אוטומטיות לחלוטין

מערכות אוטומטיות לחלוטין מטפלות בהכל מההתחלה ועד הסוף.

● יעילות: הם פועלים ברציפות, וממקסמים את התפוקה.

● עקביות: קווים אוטומטיים מייצרים איכות עקבית, ומפחיתים טעויות אנוש.

ICT מציעה פתרונות אוטומציה מתקדמים, כגון ICT-5151 ו-ICT-SM481 Plus. מכונות אלו משפרות משמעותית את יעילות הייצור, ומאפשרות ליצרנים לעמוד בקצב הביקוש הגבוה.

מתי לבחור ידני או חצי אוטומטי

מערכות ידניות וחצי אוטומטיות הן אפשרויות מצוינות עבור תרחישים ספציפיים:

● אצוות קטנות ואבות טיפוס: אם אתה מייצר כמויות קטנות או בודק עיצובים חדשים, מערכות ידניות מספקות את הגמישות הדרושה.

● עלויות ראשוניות נמוכות יותר: מערכות אלו דורשות פחות השקעה מראש, מה שהופך אותן לנגישות לעסקים קטנים יותר.

לדוגמה, סטארטאפ שמפתח מוצרים אלקטרוניים ייחודיים עשוי להפיק תועלת מהגדרה חצי אוטומטית. זה מאפשר להם להסתגל במהירות לשינויי עיצוב מבלי להתחייב לקו אוטומטי לחלוטין.

היתרונות של קווים אוטומטיים לחלוטין

קווי SMT אוטומטיים לחלוטין מציעים מספר יתרונות, במיוחד לייצור בנפח גבוה:

● חיסכון בעלויות: בעוד שההשקעה הראשונית גבוהה יותר, אוטומציה מפחיתה את עלויות העבודה לאורך זמן.

● יעילות מוגברת: קווים אוטומטיים יכולים לפעול 24/7, ולהגביר משמעותית את התפוקה.

● איכות עקבית: עם פחות התערבות אנושית, הסבירות לפגמים פוחתת.

הפתרונות האוטומטיים המלאים של ICT, כמו ICT-5151 ו-ICT-SM481 Plus, מדגימים את היתרונות הללו. הם משתלבים בצורה חלקה בזרימות עבודה קיימות, ומספקים ביצועים אמינים ותפוקה באיכות גבוהה.

שילוב מערכות בדיקה

כדי לשמור על איכות בקו SMT, שילוב מערכות בדיקה חיוני.

● תפקידם של AOI ו-SPI: מערכות בדיקה אופטית אוטומטית (AOI) ובדיקת הדבקת הלחמה (SPI) עוזרות לזהות פגמים בשלב מוקדם בתהליך.

● אבטחת איכות: מערכות אלו מבטיחות שהרכיבים ממוקמים בצורה נכונה והלחמה מוחלת באופן אחיד.

לטכנולוגיות הבדיקה של ICT תפקיד מכריע בצמצום הליקויים. על ידי הטמעת מערכות אלו, יצרנים יכולים לתפוס בעיות לפני שהן מסלימות, מה שמבטיח מוצרים באיכות גבוהה.

רמת אוטומציה	תכונות מפתח	המקרים הטובים ביותר לשימוש
יָדָנִי	גמישות גבוהה, עלות נמוכה יותר	אב טיפוס, ייצור בנפח נמוך
חצי אוטומטי	מעורבות מפעיל, עלות מתונה	קבוצות קטנות, מוצרים מגוונים
אוטומטי לחלוטין	יעילות גבוהה, איכות עקבית	ייצור בנפח גבוה

בחירת רמת האוטומציה הנכונה עבור קו ה-SMT שלך היא חיונית. לכל אפשרות יש יתרונות ייחודיים, והבנתם עוזרת לך ליישר את יכולות הייצור שלך עם היעדים העסקיים שלך.

גורמי לוח המשפיעים על עיצוב קו SMT

בעת תכנון קו SMT, מספר גורמי לוח משפיעים באופן משמעותי על היעילות הכוללת ואיכות הייצור. הבנת הגורמים הללו יכולה לעזור לך לייעל את התהליכים שלך ולשפר את אמינות המוצר.

פאנליזציה ותאימות גודל

חשיבות גודל הפאנל

גודל הפאנל הוא מכריע בקווי SMT. זה משפיע ישירות על הפריסה, בחירת המכונה ויעילות הייצור הכוללת.

● מקסום שטח: פאנל נכון מאפשר ניצול טוב יותר של סביבת העבודה. זה יכול להוביל לתפוקה מוגברת ולפחתת בזבוז.

● תאימות: ודא שהפאנלים שלך מתאימים היטב למכונות המשמשות בקו SMT שלך. תאימות זו ממזערת את הטיפול בבעיות ומשפרת את זרימת העבודה.

קווים מנחים לפנליזציה יעילה

כדי למקסם את השטח והיעילות, שקול את ההנחיות הבאות:

● גדלים סטנדרטיים: השתמש בגדלים סטנדרטיים של פאנלים במידת האפשר. זה מקל על האינטגרציה עם הציוד הקיים.

● עיצוב לטיפול: ודא שהפנלים מיועדים לטיפול קל, תוך מזעור הסיכון לנזק במהלך ההובלה דרך קו SMT.

● אופטימיזציה של פריסה: סדר רכיבים על לוחות כדי למזער את הצורך במיקום מחדש במהלך ההרכבה.

מיקום נאמנות

תפקיד נאמנים

נאמנים הם נקודות התייחסות המסייעות במיקום מדויק של רכיבים על גבי PCB. הם חיוניים לשמירה על יישור במהלך ההרכבה.

● דיוק: מיקום נאמנות נכון מבטיח שהרכיבים ממוקמים בצורה נכונה, ומפחית את הסיכוי לאי-יישור.

● יעילות: על ידי מתן נקודות התייחסות ברורות, גורמים נאמנים מייעלים את תהליך ההגדרה של מכונות אוטומטיות.

שיטות עבודה מומלצות לעיצוב נאמנות

כדי להבטיח הרכבה אמינה, פעל לפי השיטות המומלצות הבאות לתכנון נאמן:

● גודל וצורה: השתמש בגודל ובצורה סטנדרטיים עבור נאמנים כדי להבטיח עקביות על פני לוחות שונים.

● מיקום: מקם את האמונים הרחק מאזורי הרכיבים כדי למנוע הפרעות במהלך תהליך ההרכבה.

● ניגודיות: ודא שלנאמנים יש ניגודיות גבוהה כנגד משטח ה-PCB לזיהוי קל על ידי מערכות בדיקה.

פינוי קצה ומסה תרמית

החשיבות של פינוי קצה

מרווח קצה מתייחס למרחק בין קצה ה-PCB לבין הרכיבים. גורם זה חיוני לטיפול במכונה ולביצועים תרמיים.

● טיפול במכונה: מרווח קצה נאות מונע פגיעה ברכיבים במהלך העיבוד. זה גם מאפשר למכונות לאחוז ולהעביר לוחות בקלות.

● ביצועים תרמיים: מרווח מספיק עוזר לשמור על חימום אחיד במהלך תהליך הזרימה מחדש, ומפחית את הסיכון לפגמים.

איזון מסה תרמית

איזון המסה התרמית חיוני להשגת תנאי זרימה חוזרת אופטימלית.

● חימום אחיד: ודא שעיצוב ה-PCB מאפשר חימום אחיד בשלב הזרימה החוזרת. זה מונע בעיות כמו גישור הלחמה או חיבורי הלחמה קרה.

● בחירת חומרים: בחר חומרים התומכים בהעברת חום יעילה, התורמים לפרופילים תרמיים עקביים במהלך הייצור.

גורם לוח	שיקולים מרכזיים	השפעה על קו SMT
פאנליזציה	גדלים סטנדרטיים, עיצוב לטיפול	ממקסם מקום, משפר את זרימת העבודה
מיקום נאמנות	גודל, צורה וניגודיות	משפר את דיוק מיקום הרכיבים
פינוי קצה	מרחק מקצה PCB	מונע נזק, תומך בביצועים תרמיים
מסה תרמית	חימום אחיד, בחירת חומרים	מפחית פגמים, מבטיח איכות

על ידי שימת לב לגורמי הלוח הללו, תוכל לשפר משמעותית את העיצוב והיעילות של קו ה-SMT שלך. כל אלמנט ממלא תפקיד בהבטחת ייצור איכותי והרכבה אמינה.

בקרת איכות בקווי SMT

בקרת איכות היא מרכיב חיוני בכל קו SMT. זה מבטיח שהמוצרים עומדים בתקנים הנדרשים ומסייע במניעת פגמים יקרים. הבה נחקור פגמים נפוצים, אסטרטגיות המניעה שלהם ואת החשיבות של יישום אמצעי בקרת איכות חזקים.

ליקויים נפוצים ומניעתם

סקירה כללית של פגמים פוטנציאליים

בהרכבת SMT, יכולים להיווצר מספר פגמים במהלך הייצור. חלק מהנפוצים ביותר כוללים:

● הלחמה לא מספקת: זה מתרחש כאשר אין מספיק הלחמה, מה שמוביל לחיבורים חשמליים חלשים.

● חוסר יישור: ייתכן שהרכיבים לא יוצבו כהלכה, וכתוצאה מכך ביצועים גרועים או כשל.

אסטרטגיות לגילוי מוקדם ומניעה

כדי למזער פגמים אלו, חיוני להטמיע מערכות בקרת איכות יעילות. הנה כמה אסטרטגיות:

● בדיקות סדירות: ערכו בדיקות תכופות במהלך תהליך ההרכבה כדי לתפוס בעיות מוקדם.

● הכשרת מפעילים: ודא שהמפעילים מאומנים היטב בטיפול במכונות והבנת פגמים פוטנציאליים.

● שימוש בטכנולוגיה: שילוב מערכות ניטור מתקדמות לזיהוי חריגות בזמן אמת. זה יכול להפחית משמעותית את הסיכויים של ליקויים שלא יבחינו בהם.

יישום אמצעי בקרת איכות

החשיבות של SPI ו-AOI

בדיקת הדבקת הלחמה (SPI) ובדיקה אופטית אוטומטית (AOI) הן חיוניות בשמירה על איכות גבוהה בכל קו SMT.

● SPI: טכנולוגיה זו בודקת את הכמות והמיקום של משחת הלחמה על ה-PCB לפני הנחת רכיבים. זה עוזר לזהות הלחמה לא מספקת לפני תהליך הזרימה מחדש.

● AOI: לאחר הצבת רכיבים, מערכות AOI בודקות את המיקום הנכון ואת איכות ההלחמה. הם יכולים לתפוס אי יישור ופגמים שעלולים לסכן את ההרכבה.

שיפור מתמיד באמצעות ניתוח נתונים

מינוף ניתוח הנתונים חיוני לשיפור מתמיד בבקרת האיכות.

● לולאות משוב: הטמעת לולאות משוב לניתוח נתוני פגמים וזיהוי מגמות. זה מאפשר התאמות יזומות לתהליכים.

● הטכנולוגיה של ICT: ICT מציעה פתרונות מתקדמים המשלבים כלי ניתוח נתונים בקו SMT. כלים אלו עוזרים ליצרנים לעקוב אחר מדדי ביצועים ולשפר את האיכות לאורך זמן.

מדידת בקרת איכות	מַטָרָה	הטבות
SPI	בודק יישום הדבק הלחמה	מונע הלחמה לא מספקת
Aoi	בודק את מיקום הרכיבים והלחמה	מזהה חוסר יישור ופגמים
ניתוח נתונים	מנתח מגמות פגמים	תומך בשיפור מתמיד

על ידי התמקדות בבקרת איכות, יצרנים יכולים לשפר משמעותית את האמינות של קווי ה-SMT שלהם. יישום אמצעים אלה לא רק מפחית פגמים אלא גם משפר את היעילות הכוללת ואת שביעות רצון הלקוחות.

מַסְקָנָה

תכנון קו SMT נכון כרוך בשיקול זהיר של פריסה, רמות אוטומציה וגורמי לוח.

לכל אלמנט תפקיד מכריע ביעילות ואיכות הייצור.

אופטימיזציה של עיצוב קו ה-SMT שלך יכולה לשפר משמעותית את היתרון התחרותי שלך.

קו SMT מעוצב היטב לא רק משפר את הפרודוקטיביות אלא גם מבטיח תפוקה באיכות גבוהה.

שאלות נפוצות

ש: מהן הפריסות הנפוצות ביותר עבור קווי SMT?

ת: הפריסות הנפוצות ביותר הן עיצובים ליניאריים, בצורת U ומודולריים, כל אחד מתאים לצרכי ייצור שונים.

ש: כיצד משפיעה רמת האוטומציה על יעילות הייצור?

ת: רמות אוטומציה גבוהות יותר מגדילות את היעילות על ידי הפחתת העבודה הידנית ומזעור הטעויות, מה שמוביל לייצור מהיר יותר.

ש: אילו גורמים עלי לקחת בחשבון בבחירת ציוד לקו SMT שלי?

ת: שקול את גודל הפאנל, סוגי הרכיבים, רמת האוטומציה ומערכות הבדיקה כדי להבטיח תאימות ויעילות.

ש: כיצד אוכל להבטיח בקרת איכות בתהליך הרכבת ה-SMT שלי?

ת: הטמעת מערכות SPI ו-AOI, ערוך בדיקות סדירות, ונתח נתוני ליקויים לצורך שיפור מתמיד.

ש: מהם היתרונות של פאנליזציה בקווי SMT?

ת: הפנליזציה ממקסמת את השטח, משפרת את הטיפול ומאפשרת שימוש יעיל במשאבים במהלך הייצור.
