SMT Barcode Inkjet Printer
| כַּמוּת: | |
|---|---|

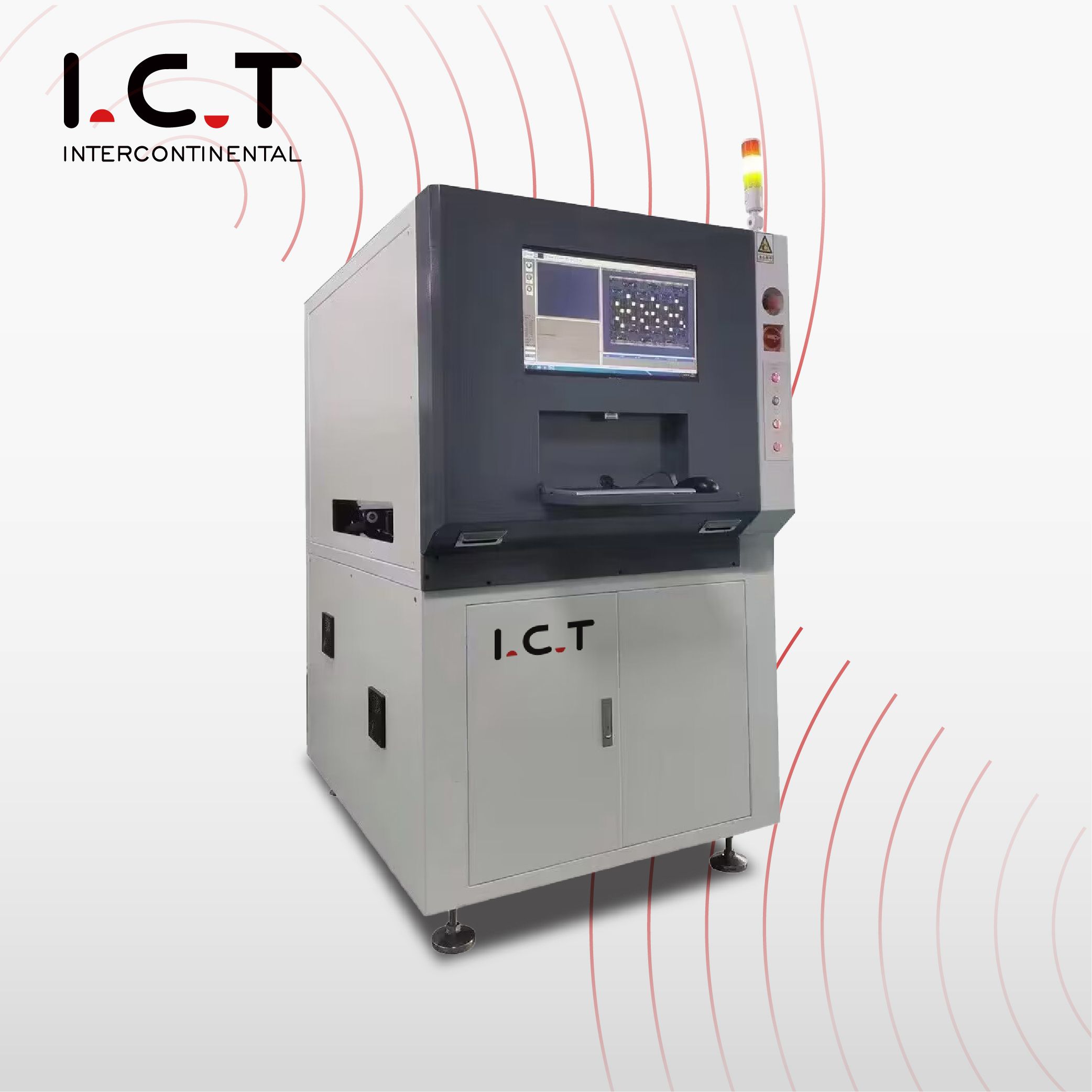

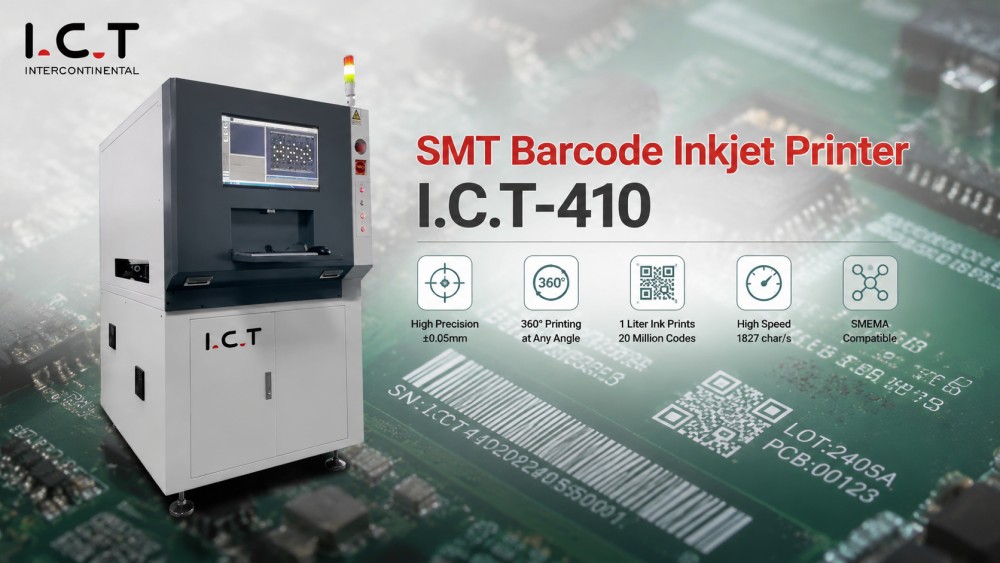

| מדפסת ברקוד הזרקת דיו SMT ICT-410
מדפסת ברקוד הזרקת דיו ICT-410 SMT מספקת הדפסה מדויקת ומהירה עבור לוחות אלקטרוניים, לרבות לוחות אלקטרוניים, קודי QR ותוויות. עוצב עבור ייצור אלקטרוניקה מקצועי, הוא תומך בהובלה שמאלה-ימין, ימין-שמאל ורב-כיוונים. המדפסת יכולה להתמודד עם לוחות מ-50×50 מ'מ עד 450×340 מ'מ עם גבהים של עד 25 מ'מ, מה שמבטיח יישומים גמישים. עם קריאת קוד אוטומטית, אזעקת שגיאה ותאימות SMEMA, הוא משתלב בצורה חלקה בקווי ייצור SMT מודרניים. מדפסת זו משפרת את יכולת המעקב, ניהול האיכות ויעילות הייצור עבור מפעלים.
| תכונה של מדפסת ברקוד הזרקת דיו SMT
הדפסה מדויקת במהירות גבוהה
ה-ICT-410 משיג עד 1827 תווים בשנייה עם דיוק של ±0.05 מ'מ. המראה הרטט המהירה שלו מבטיחה שקיעת דיו יציבה, מהירה ומדויקת, המסוגלת להדפיס קודים חד-ממדיים וגם דו-מימדיים על משטחי PCB שונים.
ניהול קוד חכם
קורא, רושם ומאמת אוטומטית קודי QR או ברקודים. המערכת יכולה ליצור קודים, לסרוק דירוגי מוצרים ולהפעיל אזעקות עבור פריטים בלתי קריאים, מה שמבטיח עקיבות מלאה ובקרת איכות עקבית.
אינטגרציה ותפעול גמישים
תומך בתנועת ציר X, Y, Z, R והדפסה מרובת זוויות. המדפסת תואמת למערכות ERP, MES ו-SAP, ומאפשרת שליפה אוטומטית של מספרי אצווה, פרטי מוצר וקודי חומרים לאינטגרציה חלקה של המפעל.
ממשק תוכנה ידידותי למשתמש
מציע פאנל תוכנה אינטואיטיבי לעריכה, יצירת קוד וניטור בזמן אמת. מפעילים יכולים להגדיר ולנהל במהירות עבודות הדפסה, תוך מזעור זמן ההדרכה ושגיאות ייצור.
| מפרט מדפסת ברקוד הזרקת דיו SMT
| פריט | I.CT-410 |
|---|---|
| מותג מדפסת | Hitachi/KGK (יפן) |
| הַחְלָטָה | 40 מיקרומטר (אופציה: 50 מיקרומטר, 60 מיקרומטר) |
| מהירות הדפסה | 1827 תווים/שניות |
| דיוק הדפסה | ±0.05 מ'מ |
| זווית הדפסה | 360° |
| גובה הדפסה | 0.6~7.0 מ'מ |
| גובה הובלה | 900 ±20 מ'מ |
| מהירות המסוע | 0~100,000 מ'מ לדקה |
| כיוון תחבורה | שמאל-ימין; ימין-שמאל; שמאל-שמאל; ימין-ימין |
| גודל קוד דו מימדי | 3×3 ~ 6×6 מ'מ |
| סטיית גודל קוד דו-ממדית | ±0.2 מ'מ |
| דפוס דמות | 5, 7, 9, 10, 12, 14, 16, 24, 32 |
| קווי הדפסה חד-פעמיים | 4 שורות |
| חיי שירות דיו | ליטר אחד של דיו יכול להדפיס 20 מיליון קודי QR |
| עובי דיו | <2 מיקרומטר |
| גודל PCB | מינימום 50×50 מ'מ ~ מקסימום 450×340 מ'מ; עובי 0.5×6 מ'מ |
| גובה פני השטח העליון של PCB | <25 מ'מ |
| גובה פני השטח התחתון של PCB | <25 מ'מ |
| ספק כוח | AC 220V / 50Hz, הספק כולל: 2500W |
| לחץ אוויר | 0.5~0.6 MPa |
| מֵמַד | L1050 × W1020 × H1600 מ'מ |
| מִשׁקָל | 550 ק'ג |
| מערכת מיקום | CCD + MARK |
| מצב פעולה | תנועת X, Y, Z, R |
| פונקציית מיקום | תמיכה בצילום אוטומטי ובמיקום 2, 3, 4 נקודות |
| פונקציית קריאת קוד | קרא אוטומטית קוד דו מימדי, שמור נתונים, הקלט והתראה אם לא ניתן לקריאה |
| גישה למערכת | מחוברים עם ERP/MES/SAP, השגת עבודה אוטומטית, אצווה, מידע חומר וקוד |
| אפשרויות | זיהוי תווים OCR, סריקה והדפסה של קוד אחורי, מכונת דיו לבנה |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
עמוד זה מדגיש את קו הייצור המלא של SMT שעובד בצורה חלקה עם מדפסת ICT-410. הקו כולל מעמיסים/פורקים אוטומטיים, מכונות הדפסת מסך, יחידות איסוף ומקום SMT, בדיקת SPI, מערכות AOI, תנורי זרימה חוזרת של Lyra, מסועים, טיפול ב-PCB ותחנות ניקוי. נועד לספק ייצור יציב ויעילות גבוהה עבור לוחות אלקטרוניים מורכבים.
| סרטון הצלחת לקוחות
ICT תמכה לאחרונה ביצרנית אלקטרוניקה גדולה באוזבקיסטן. הלקוח בנה מתקן לייצור PCBs, SSDs ורכיבי זיכרון. מהתקנה ועד איתור באגים ובדיקות ייצור, מהנדסי ICT הבטיחו פעולות קו SMT חלקות, כולל הדפסה, מיקום, SPI, AOI ותהליכי זרימה חוזרת. לאחר ההזמנה, שיבח הלקוח את צוות ה-ICT על ההיענות, הליווי הטכני והאיכות הגבוהה של הציוד והשירות. פרויקט זה הדגים את השילוב של מדפסת ICT-410 בתוך פתרון SMT שלם.
| הכשרה ותמיכה מקצועית
ICT מספקת שירותים מקיפים, לרבות התקנה באתר, הפעלה, הדרכת מפעילים ואופטימיזציה של תהליכים. המהנדסים שלנו מדריכים לקוחות דרך הגדרת תוכנה, שילוב קו ופתרון בעיות. ההדרכה מכסה תפעול בטוח, שגרות תחזוקה וזרימת עבודה יעילה, מה שמבטיח שלקוחות יכולים להפעיל את קו SMT ואת מדפסת ICT-410 באופן עצמאי תוך מקסום זמן פעולה ואיכות המוצר.
| שבחי לקוחות
לקוחות מכירים באופן עקבי במהנדסי ICT על מקצועיותם, הנחיה ברורה ופתרון בעיות מהיר. הלקוחות משבחים את האריזה והמשלוח של מדפסת ICT-410 על הגעה בטוחה ומוכנה לשימוש. התגובה המהירה לשאילתות והתמיכה היזומה מבטיחות מעבר חלק מהתקנה לייצור מלא, וזוכה לדירוגי שביעות רצון גבוהים ברחבי העולם.
| ההסמכה שלנו
מדפסות ICT-410 עומדות בתקני CE, RoHS ו-ISO9001 ומחזיקות במספר פטנטים. ההסמכה שלנו מבטיחה בטיחות, אמינות ותאימות בינלאומית. לקוחות יכולים לשלב בביטחון את המדפסת בקווי ה-SMT שלהם בידיעה שהיא עומדת בתקני איכות וסביבתיים מחמירים.
| אודותינו ומפעל
ל-ICT צוות מו'פ וייצור גדול, הגדל בהתמדה לאורך השנים. החברה משרתת למעלה מ-1,600 לקוחות ביותר מ-70 מדינות, ומקיימת נהלי בקרת איכות ובדיקה קפדניים. המפעל מבטיח שכל מדפסת ICT-410 עומדת בתקנים מחמירים לפני המשלוח. עם תמיכה מקיפה לאחר המכירה, כיסוי עולמי ומהנדסים מנוסים, ICT מספקת ציוד ופתרונות SMT בעלי ביצועים גבוהים המותאמים לצרכי ייצור אלקטרוניקה מודרנית.
