BR-120
I.C.T
| כַּמוּת: | |
|---|---|

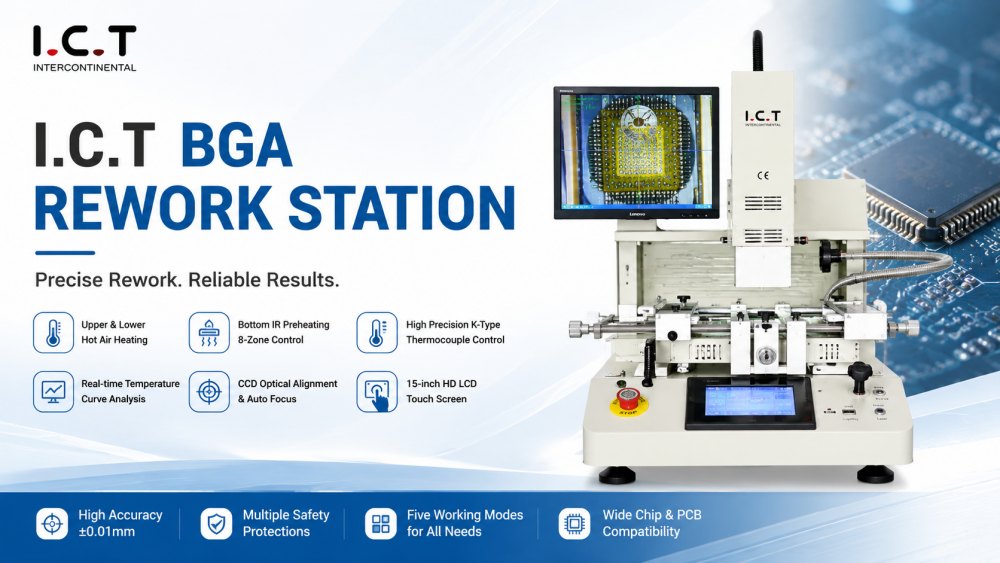

רכיבי BGA דורשים ניהול תרמי מדויק ומיקום מדויק לתיקון מוצלח. ה-BGA Rework Station מיועדת לעבודה מחדש מהירה ואמינה של PCBs, לוחות מחשב נייד ומודולי LED. הוא משלב חימום אינפרא אדום, יישור אופטי CCD ובקרת עקומת טמפרטורה אוטומטית להשגת תוצאות שניתן לחזור עליהן. עם יכולות חימום מוקדם וזרימה חוזרת מרובת אזורים, התחנה מפחיתה את הסיכון לנזק ל-PCB תוך הבטחת עיבוד יעיל של רכיבים. ICT BR-120 BGA Rework Station מספקת למפעילים פלטפורמה יציבה וידידותית למשתמש המשפרת את יעילות התיקון ומבטיחה איכות ביישומי אלקטרוניקה בעלי ערך גבוה.
סטנסיל ה-IR Automatic Quick BGA Rework Station מספקת חימום מדויק לרכיבי BGA. מערכת האינפרא אדום מרובת אזורים מבטיחה טמפרטורה אחידה על פני ה-PCB, תוך מזעור מתח תרמי תוך שמירה על דיוק הלחמה. מפעילים יכולים לתכנת עקומות טמפרטורה ולנטר את החימום בזמן אמת, תוך תמיכה בעיבוד חוזר יציב וניתן לחזור עליו.
ה-BGA Rework Station אינפרא אדום כולל יישור אופטי CCD בעל דיוק גבוה המזהה מיקומי רכיבי BGA לפני זרימה חוזרת. זה מבטיח מיקום מדויק, מפחית שגיאות יישור ותומך באיכות תיקון עקבית. עבור מחשבים ניידים או PCB בצפיפות גבוהה, יישור מדויק חיוני להלחמה אמינה.
התחנה כוללת אזורי חימום עליונים ותחתונים לחימום מוקדם של PCB וזרימה מבוקרת. פרמטרי חימום מתכווננים מתאימים לגדלי לוח וסוגי רכיבים שונים. הגישה הרב-אזורית מפחיתה את הסיכון לעיוות לוח, משפרת את זרימת ההלחמה ומשפרת את שיעור הצלחת התיקון הכולל.
מפעילים יכולים לפקח על טמפרטורה, יישור ותהליך זרימה חוזרת דרך ממשק מסך המגע בגודל 15 אינץ'. פרופילים הניתנים לתכנות עבור גדלי BGA שונים מאפשרים הגדרה מהירה ופעולות תיקון שניתנות לחזרה. הממשק תומך בזרימת עבודה יעילה ומפחית את עקומת הלמידה עבור טכנאים במעבדות תחזוקה אלקטרוניות.
| מִפרָט:
| ערך | מפרט |
|---|---|
| דֶגֶם | תחנת עבודת BGA BR-120 BGA |
| ספק כוח | AC: 220±10%, 50/60 הרץ, 2 קילוואט |
| שיטת בקרה | בקרת PLC |
| מימד (מ'מ) | L900 * W850 * H750, ניתן להתאמה אישית |
| משקל כ | 300 ק'ג |
| גודל מקסימלי של PCB | 350*350 מ'מ |
| אזור עבודה מחדש | 120*120 מ'מ |
| בקרת טמפרטורה | מחמם עליון / תחתון עצמאי, עקומה ניתנת לתכנות |
| סוג חימום | אינפרא אדום (IR) |
| מערכת אופטית | יישור ראייה CCD |
| מערכת חימום מראש | מחמם מראש PCB רב אזורי |
| בקרת זרימה חוזרת | בקרת טמפרטורה PID אוטומטית |
| גובה רכיב מקסימלי | 15 מ'מ |
| מערכת זרבובית / איסוף | זרבובית מתכווננת, שאיבה ואקום |
| ממשק הפעלה | מסך מגע, ידידותי למשתמש |
| תכונות אופציונליות | מיקום בלייזר, בדיקת משחת הלחמה, שאיבת אדים |
| רשימת ציוד קו SMT
ICT מספקת פתרונות מלאים לייצור אלקטרוניקה, לרבות ייצור SMT, הרכבת DIP, קווי ציפוי ומערכות עיבוד מחדש של BGA. שילוב BGA Rework Station עם הרכבת PCB במעלה הזרם מאפשר לתיקון ולעבודה מחדש להתרחש ביעילות מבלי להפריע לייצור. בקרת אינפרא אדום רב-אזורית, יישור אופטי וניטור טמפרטורה מדויק מבטיחים עיבוד מחדש של רכיבים בבטחה, משפר את תפוקת הקו הכוללת וממזער גרוטאות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטעין PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר /מתקן תוויות/מדפסת הזרקת דיו |
| מכונת ניקוי SMT | משמש לניקוי PCB, סטנסילים, מתקנים, חרירים וכו'. |
| מכונת ניתוב PCB בלייזר | חתוך את ה-PCBA למוצר הסופי |
| סרטון הצלחת לקוחות
ICT סיפקה ללקוח בארה'ב פתרון מלא של SMT ו-BGA עבור מודולי טעינת USB במערכות ישיבה למטוסים. הפרויקט כלל מיקום במהירות גבוהה, עיבוד מחדש של BGA ותהליכי ציפוי קונפורמיים. יישור אופטי CCD וחימום IR הבטיחו תיקון מדויק של רכיבים, בעוד שהמהנדסים תמכו בהתקנה, באינטגרציה של מערכות ובהדרכת מפעילים. פתרון משולב זה איפשר עיבוד חוזר אמין וניתן לחזור על עצמו ושמר על תקני איכות בדרגת תעופה וחלל ברחבי קו הייצור.
| תמיכה בשירות והדרכה
תיקון BGA דורש שליטה הדוקה על פרופילים תרמיים ודיוק המיקום. ICT מסייע למפעלים ליישם תהליכי עבודה מחדש המשתלבים בצורה חלקה עם קווי ייצור. תחנת BR-120 מבטיחה מחזורי תיקון שניתנים לחזרה, הפחתת זמן ההשבתה ושיפור היעילות הכוללת. על ידי שילוב של חימום אוטומטי, יישור מדויק וניהול טמפרטורה מרובה אזורים, המפעילים יכולים לשמור על איכות עקבית ולייעל את זרימת העבודה מחדש עבור אלקטרוניקה בעלת ערך גבוה.
| משוב לקוחות
ICT מספקת תמיכה מקצה לקצה לפריסת תחנות עיבוד מחדש של BGA, כולל התקנה, הדרכת מפעילים ופתרון בעיות. מהנדסים עוזרים להבטיח שימוש אופטימלי בחימום IR, יישור CCD ופרופילים הניתנים לתכנות. הנחיה זו ממזערת שגיאות, מקצרת את זמן ההתקנה ומשפרת את יעילות התיקון. לקוחות מקבלים תמיכה מעשית הן ליישומי עיבוד חוזר בלוח יחיד והן בנפח גבוה, מה שמבטיח פעולות יציבות ותוצאות ייצור אמינות.
| אישורים ותקנים
כל תחנת BGA Rework עוברת בדיקות איכות קפדניות לאחידות חימום, דיוק יישור ויציבות תפעולית. ה-BR-120 מאושר לפי תקני CE, RoHS ו-ISO9001, עומד בדרישות ייצור בינלאומיות. חומרים איכותיים ובדיקות קפדניות מבטיחים אמינות לטווח ארוך, ביצועים יציבים ופעולות עיבוד חוזרות בטוחות. ICT מספקת מערכות עיבוד מחדש של BGA השומרות על שליטה תרמית מדויקת, התומכות בהלחמה עקבית ובתיקון רכיבים.
| אודות חברת ICT ומפעל
ICT היא ספקית ציוד לייצור אלקטרוניקה עם ניסיון של למעלה מ-25 שנה, המציעה פתרונות מלאים המכסים תהליכי SMT, DIP, ציפוי, רובוט, הרכבה ותהליכי עיבוד מחדש של BGA. עם צוותי מו'פ, ייצור והנדסה פנימיים, ICT תומך בלקוחות מתכנון, אספקת ציוד, התקנה והדרכה ועד לאופטימיזציה של תהליכים. משרת יותר מ-1,600 לקוחות ב-72 מדינות, ICT מסייע ליצרני אלקטרוניקה ליישם מערכות ייצור יעילות ואמינות ולשמור על ביצועי ייצור לטווח ארוך.
