ICT-SS540
I.C.T
| כַּמוּת: | |
|---|---|

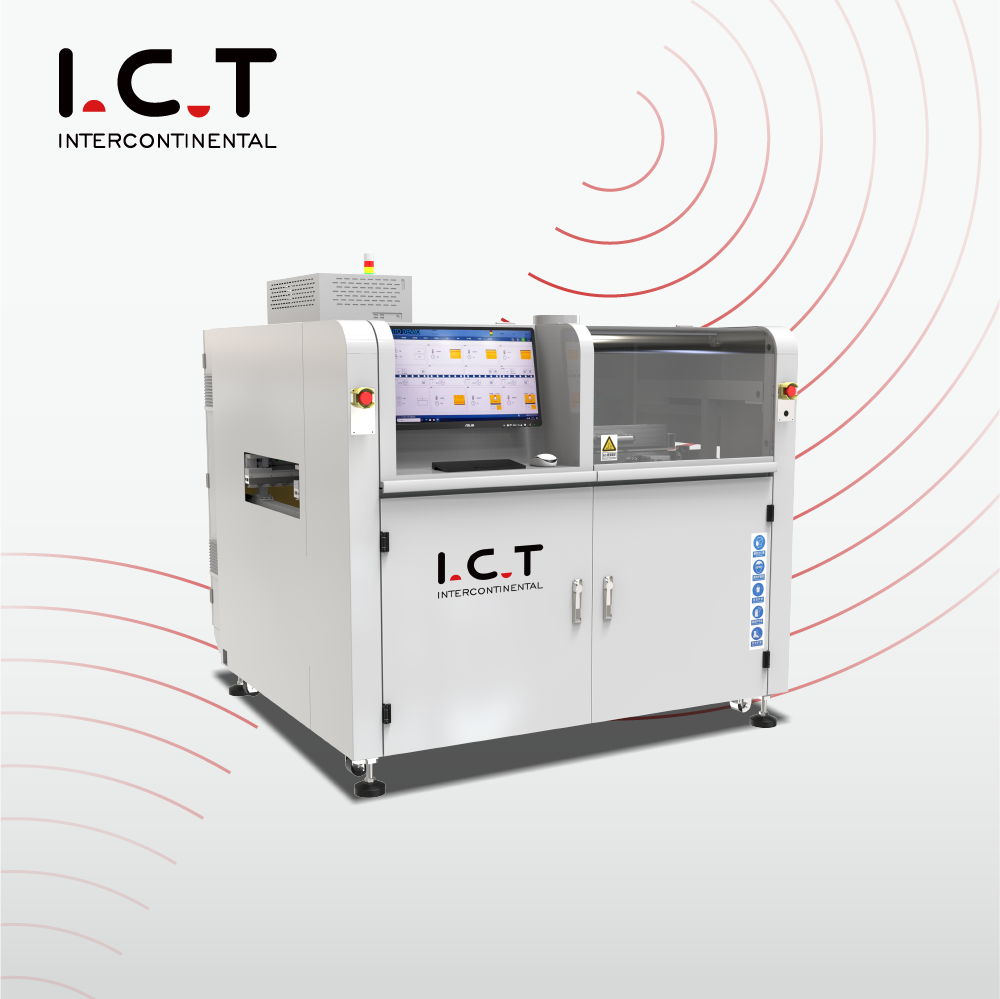

| מכונת הלחמת גל סלקטיבית מקוונת
מכונת הלחמה סלקטיבית גלים סלקטיבית ICT מקוונת, שהונדסה ומיוצרת במלואה בדונגגוואן, היא מערכת ההלחמה הסלקטיבית האמיתית שנבנתה עבור מפעלי SMT בנפח גבוה ובתערובת גבוהה, המסרבים להתפשר על איכות עבור מהירות. ה-PCB מחליק ברציפות על מסוע מדויק, בעוד שגב האלומיניום היצוק הקל במיוחד - המונע על ידי סרוו ומסילות ליניאריות של Panasonic - מביא שטף והלחמה בדיוק לפינים. חימום חנקן מוטבע יוצר פילטים מבריקים ומלאים כמעט ללא פסולת. המפעילים שולטים בכל פרט - נתיבים, טמפרטורות, נפח ריסוס, גובה גלים - על מסך מגע גדול של Windows ושומרים אינסוף תוכניות להחלפות מיידיות. כיול גלים אוטומטי, CCD חי, שסתום סילון גרמני וסיר טיטניום הופכים את מכונת הלחמת גל סלקטיבית מקוונת זו למרכז רווח 24/7.
| רשימת ציוד קו DIP
שסתום סילון גרמני בתדר גבוה יורה נקודות מיקרו של שטף נמוך של מוצקים (<10%) שניתן לחזור עליהם עד 0.02 מ'מ. מיכל בלחץ פלוס מד זרימה דיגיטלי שומרים על לחץ איתן גם כאשר המיכל כמעט ריק. שאריות נופלות לתוך מגש משיכה מהירה. פנאומטיקה יפנית SMC ומדדים קדמיים הופכים את הבדיקות היומיות ללא מאמץ. משאבה אוטומטית אף פעם לא נותנת לאספקה לרדת. מודול השטף הזה מפעיל כל כרית בצורה מושלמת במכונת הלחמת גל סלקטיבית מקוונת.
IR תחתון מתכוונן לחלוטין הוא סטנדרטי; אוויר חם עליון או IR נוסף אופציונלי. פריסת רשת פתוחה בתוספת בידוד עבה בטמפ' גבוהה מפזרת חום באופן שווה על פני כל הלוח. תנורי חימום ומנועי פלאג-אין מובחרים פועלים בשקט וללא כלים במשך שנים. לוחות יוצאים מופעלים בצורה מושלמת וללא מתח, מוכנים לחיבורים ללא רבב במערכת ההלחמה הסלקטיבית.
משאבה אלקטרומגנטית גרמנית וסיר טיטניום מייצרים גל מיני יציב במיוחד שלעולם לא נסחף. הגדר זרימת N2, טמפרטורת הלחמה, גובה גל וכיול אוטומטי ישירות ממסך המגע. חנקן מוטבע מספק פילטים בהירים במראה וכמעט ללא טמבל. לייזר בודק גובה, חרירי ניקוי עצמיים ו-900 שעות של וידאו מאוחסנות לצורך מעקב. זוהי הליבה חסינת הכדורים של כל מכונת הלחמת גל סלקטיבית מקוונת.
מסוע תלת חלקי תואם SMEMA בתוספת מהדקים צדדיים/עליון פנאומטיים מחזיקים לוחות עד 20 ק'ג ללא דום במהלך הלחמה. מסילות בשרניות וסרוו בעלי דיוק גבוה מזיזים את ה-PCB בצורה חלקה במהירות קו. מכלולים עבים או דו צדדיים ברורים בקלות. נבנה לעבודה בנפח גבוה ללא הפסקה בכל מערכת הלחמה סלקטיבית.
PLC עם אישור CE, חיווט Cat-6 וקישוריות MES מלאה מספקים תגובה מהירה בזק ואמינות מוחלטת. אשפים מודרכים, עריכות מבוססות תמונות, זיהוי חרירי אוטומטי ותפריטים מרובי שפות חותכים את ההדרכה לשעות. אבחון מרחוק מאפשר למכונת הלחמת גל סלקטיבית מקוונת להרוויח מסביב לשעון.
מסך מגע צבעוני גדול, מדריכים שלב אחר שלב, תצוגה מקדימה חיה של CCD בלחיצה אחת והתראות קוליות הופכים את הפעלת המכונה לפשוטה. מעבר מיידי בין אנגלית, סינית, יפנית או רוסית. אורות מגדל מותאמים אישית ושדרוגי Wi-Fi שומרים על כולם בלי לצאת מהקו.
| מִפרָט
| מכונת הלחמת גל סלקטיבית מקוונת | ||||
| דֶגֶם | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| מודולרי מקוון | ספריי + חימום מראש והלחמה | ספריי + חימום + הלחמה | ספריי + חימום + הלחמה + הלחמה | ספריי + חימום + הלחמה + הלחמה + הלחמה |
| מערכת הלחמה | ||||
| כמות זרבובית | 1 | 1 | 2 | 3 |
| כמות סיר הלחמה | 1 סט | 1 סט | 2 סטים | 3 סטים |
| סיר כפול (אופציה) | N/a | אוֹפְּצִיָה | אוֹפְּצִיָה | אוֹפְּצִיָה |
| כוח סיר הלחמה | 2.35 קילוואט | 2.35 קילוואט | 4.70 קילוואט | 7.05 קילוואט |
| מערכת שטף | ||||
| מיכל אחסון שטף | 1L | 1L | 2L | 2L |
| תמיכה בשטף | אזעקת שטף, אוטומטית | |||
| זרבובית ריסוס | שסתום סילון של גרמניה (ריסוס ספוט וקו) 1 סט | |||
| גודל פיית ריסוס | 130um (אפשרות 180um, 210um) | |||
| מהירות ריסוס | 0~20 מ'מ/שנייה | |||
| מהירות תנועה של זרבובית ספריי | 0 ~ 400 מ'מ/שניות | |||
| מערכת חימום מראש | ||||
| מצב חימום מראש | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR |
| אזור חימום מראש | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| אזור חימום מוקדם | אוויר חם למעלה: 2, IR תחתון: 1 | |||
| כוח חימום מוקדם תחתון | מקסימום 12 קילוואט | |||
| כוח חימום מוקדם העליון | מקסימום 6 קילוואט | |||
| זמן חימום | כ-15 דקות (הגדרה 150℃) | |||
| מצב שליטה | PC+PLC | |||
| מערכת הובלה | ||||
| גודל PCB (עם מתקן) | 120*60~500*500 מ'מ | |||
| החלפת PCB | באינטרנט | |||
| פינוי עליון PCB | 120 מ'מ | |||
| גובה תחבורה | 900 ± 20 מ'מ | |||
| רוחב הובלה | 60~500 מ'מ | |||
| מידות: מ'מ | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| מִשׁקָל | כ: 800 ק'ג | כ: 1200 ק'ג | כ: 1300 ק'ג | כ: 1500 ק'ג |
| רשימת ציוד קו DIP
השלם את מכונת הלחמת גל סלקטיבית מקוונת שלך עם קו DIP אוטומטי מלא של ICT - השותף המושלם לייצור THT במיקס גבוה. ההגדרה הסופית כוללת מכונת הכנסת DIP במהירות גבוהה להצבת רכיבים מדויקת, מעמיס גלים תואם SMEMA שמזין לוחות בצורה חלקה לתוך מערכת ההלחמה הסלקטיבית, פורק גלים עדין הלוכד את ה-PCB המוגמר ללא לחץ, ומסוע הרכבה מבוצר לבדיקה סופית וליטוש. הכל מודולרי, מוסמך CE ונבנה בתוך הבית עבור אמינות יציבה והחלפות מהירות בזק. עם מחסני חלקי חילוף עולמיים ותמיכה באתר ב-72 מדינות, ה-ICT שומר על כל תהליך החור שלך פועל ביעילות שיא ובעלות מינימלית - מהחדרה לכל הדרך ועד להלחמה סלקטיבית.
| שם המוצר | ייעוד בקו DIP |
|---|---|
מיקום אוטומטי של רכיבים על גבי PCB עם דיוק עבור קו ייצור DIP. | |
ממיס הלחמה ליצירת חיבורים מוצקים על גבי PCB במהלך תהליך התוספת של THT. | |
מחיל הלחמה באופן סלקטיבי על אזורים ספציפיים להרכבת THT מדויקת | |
| AOI מוטבע לאחר גל | בודק חיבורי הלחמה וליקויי מיקום על PCB המורכב DIP. |
| סרטון הצלחת לקוחות
בתחילת 2025 טס ספק גדול של מותג מצלמות וייטנאמי לקבלה סופית של מכונת ההלחמה הסלקטיבית המקוונת החדשה שלהם. המהנדסים שלנו העמיסו את לוחות הייצור האמיתיים שלהם, הפעילו מחזורי מהירות מלאה בזמן שהלקוח צפה בחיבורי THT מושלמים שנוצרים בשידור חי ב-CCD, ואז אימנו את הצוות שלהם במשך יומיים על תכנות, תחזוקה יומית ופתרון בעיות. הם השאירו מוכנים ב-100% להגיע לנפח ביום שבו הארגז הגיע - דוגמה נוספת לשותפות הגלובלית האמיתית של ICT.
| שירות והדרכה מקצועיים
מאינטגרציה של קו והפעלה ועד לתמיכה ושדרוגים לכל החיים, סיפקנו אותך בכל העולם. עשרים מהנדסים בכירים בתוספת צוותים מקומיים ב-72 מדינות מעבירים הדרכה באתר או מרחוק בכל עת שתזדקקו לכך. מחסני חלקי חילוף בשלוש יבשות וקווים חמים אמיתיים 24/7 שומרים על מערכת ההלחמה הסלקטיבית שלך בזמן פעילות שיא במשך עשרות שנים.
| שבחי לקוחות
לקוחות כל הזמן אומרים לנו שהמהנדסים שלנו סבלניים, חדים, ואכפת להם באמת מהצלחתם. הם אוהבים את דיוק השטף המדויק, את הגל היציב ואת המהירות שבה מכונת ההלחמה הסלקטיבית המקוונת מחזירה את עצמה בתשואות גבוהות יותר ואפס עיבוד חוזר. ארגזי יצוא מגיעים ללא רבב, ותיקונים מרחוק באותו יום הפכו את הקונים הראשונים לשותפים לכל החיים ברחבי העולם.
| אישורי תעשייה
כל מכונת הלחמת גל סלקטיבית מקוונת נושאת אישור בטיחות CE, תאימות ל-RoHS, מערכת איכות ISO9001, ופטנטים מרובים על שסתומי סילון, משאבות וכיול לייזר. הסימנים המהימנים בעולם מוכיחים שאתה מקבל טכנולוגיה בטוחה, ירוקה ומוכחת בשטח שאתה יכול לסמוך עליה בכל מקום.
| אודות חברת ICT ומפעל
מאז 2012 גדלנו לקמפוס חדיש בגודל 12,000 מ'ר עם 89 חברי צוות, 20 מהנדסים מסורים ו-8 סניפים גלובליים. הכל - מחקר ופיתוח, ייצור, הרכבה ובדיקות צריבה - מתרחש בתוך הבית. אנו משרתים למעלה מ-1,600 מפעלים ב-72 מדינות עם פתרונות SMT ו-THT סוהר-key, וכל מכונת הלחמת גל סלקטיבית מקוונת יוצאת מגובה בבדיקה קפדנית ובמערכות איכות מוכחות.
