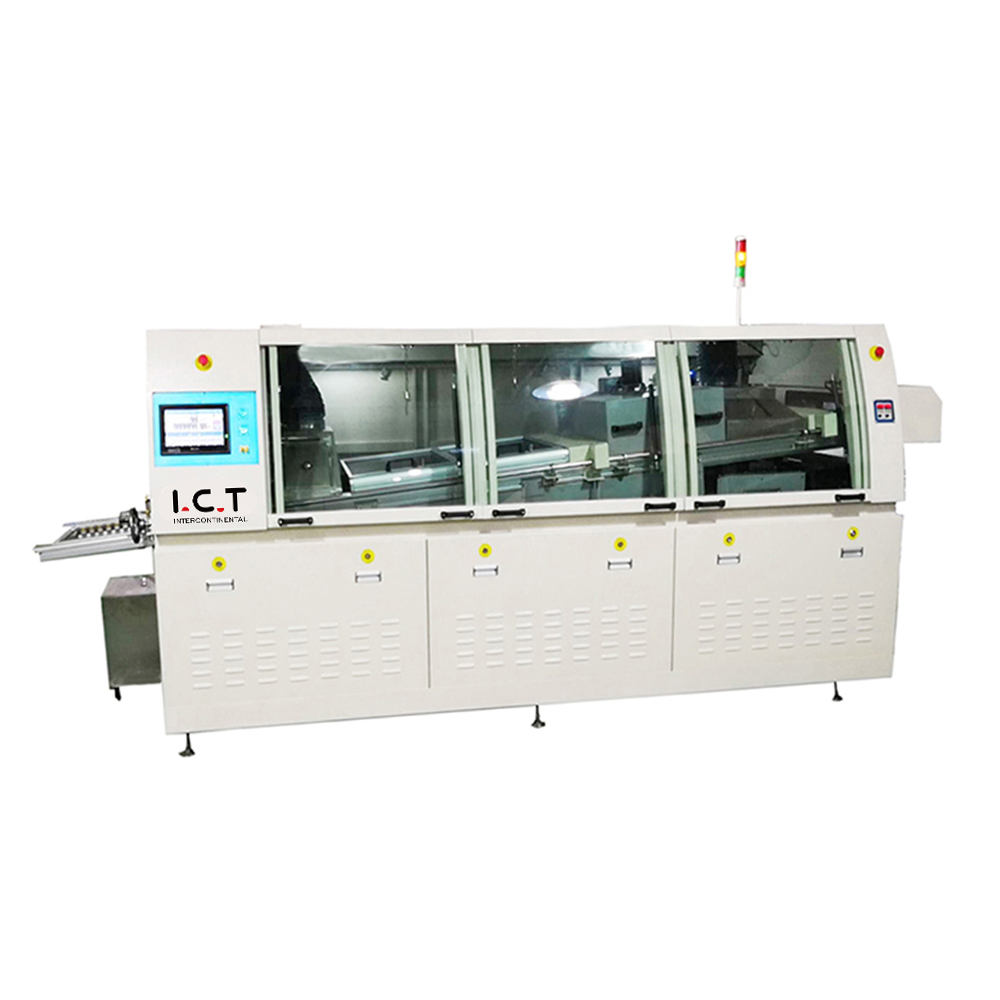

| ציוד DIP Wave הלחמה להרכבת PCBA בנפח גבוה
ICT W-series DIP Wave Solder Equipment הוא הלב האמין של קווי ייצור DIP מודרניים וקווי ייצור THT. ציוד הלחמת גלי DIP מתקדם זה להרכבת PCBA משתמש בזרבובית קורודה יפנית עם מכונת הלחמת גל עם שטף, חימום אופקי עצמאי לחלוטין וטכנולוגיה חכמה לחיסכון באנרגיה כדי לספק חיבורים דרך חורים מעולים עם מינימום סחיטה. הספק ריצה רגיל הוא רק 7kW בעוד הגנת חנקן אופציונלית עומדת בדרישות איכות קפדניות. לאחר שנים של שימוש מוצלח במפעלי רכב, מדדים חכמים ואלקטרוניקה תעשייתית, ציוד הלחמת גלי DIP זה מציע את המחיר התחרותי ביותר של מכונת הלחמת גל ללקוחות בונים קווי PCBA יעילים.
| תכונה
פיית Kuroda Seiko היפנית עם אזור אטום מתכוונן ומסנן פירמידה מספקים מכונת הלחמת גל יציבה וחסכונית עם יישום Flux בכל מחזור. בקרת זרימה דיגיטלית ושסתום לחץ קבוע מפחיתים מאוד את הפסולת ושומרים על ניקיון החדר - תכונה עיקרית לחיסכון בעלויות עבור ציוד DIP Wave Solder בהרכבה רציפה של PCBA.
הגנת צד שלישי בלתי תלויה בטמפרטורת יתר בתוספת PLC+PID בקרת לולאה סגורה יוצרים מחסומי בטיחות מרובים. ניטור בזמן אמת ועצירת חירום מיידית מגנים על מפעילים וציוד במהלך הפעלה של 24 שעות של ציוד DIP Wave Solder להרכבת PCBA.
אזורי חימום אופקיים עצמאיים לחלוטין עם נתיב אוויר חם סגור ולוחות מיישרים מבטיחים טמפרטורה אחידה לחלוטין על פני כל לוח. זמן החימום הוא כ-15 דקות בלבד וההספק הרגיל נשאר על 7kW - החימום היעיל ביותר מבין ציוד DIP Wave Solder דומה, המעניק ללקוחות את היתרון הטוב ביותר במחיר מכונת הלחמת גל.
| רשימת ציוד קו DIP

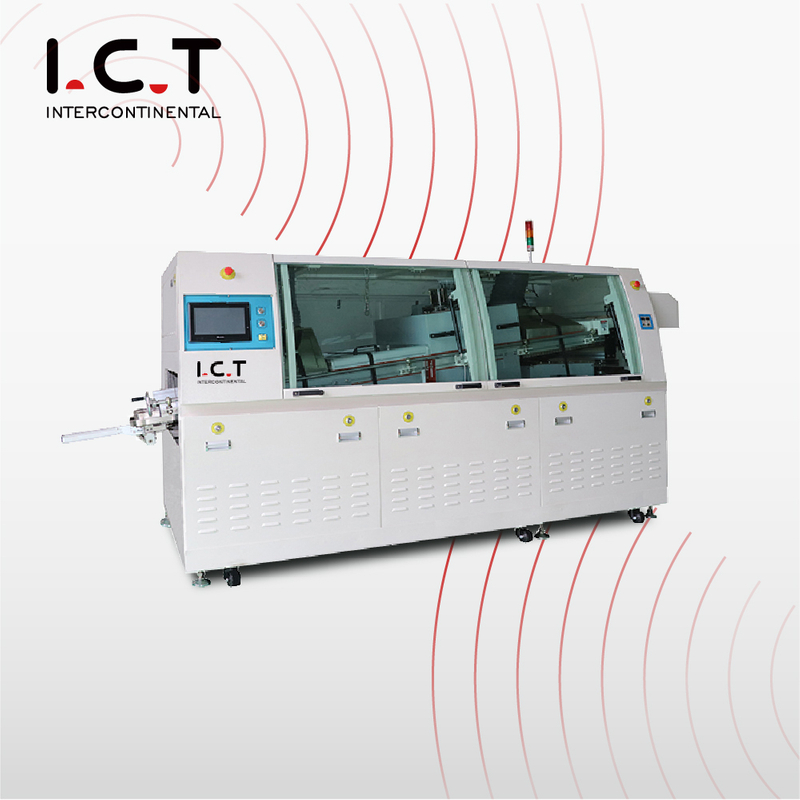

| דֶגֶם | W4 | W3 | W2 |
| מידות: (מ'מ) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| משקל (ק'ג) | כ-1500 ק'ג | כ-1200 ק'ג | כ-790 ק'ג |
| ספק כוח | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| כוח הפעלה | 32 קילוואט | 24 קילוואט | 16 קילוואט |
| הפעלה כוח | 12 קילוואט | 9 קילוואט | 7 קילוואט |
| מערכת בקרה | Plc | ||
| מערכת ריסוס | |||
| שיטת שידור | מנוע צעדים | ||
| לחץ ריסוס | 0.25Mpa--0.4Mpa | ||
| זרימת לוקס | 10--100 מ'ל/דקה | ||
| קוטר פליטה | Φ200 מ'מ | ||
| קיבולת פליטה | 25 מ'ר לדקה | ||
| מערכת חימום מראש | |||
| מצב חימום מראש | אוויר חם | ||
| מצב שליטה | PID + SSR | ||
| אזור חימום מוקדם | 4 | 3 | 2 |
| אורך חימום מוקדם | 1800 מ'מ | 1600 מ'מ | 1200 מ'מ |
| טמפ' חימום מוקדם | (טמפרטורת החדר)-250 מעלות צלזיוס | ||
| זמן חימום (דקות) | כ-15 דקות (הגדרה של 150 מעלות צלזיוס) | ||
| מערכת מסוע | |||
| גודל PCB: LxW (mm) | מינימום: 80x60 מ'מ; מקסימום: 400x300 מ'מ | ||
| מהירות המסוע | 0-2000 (מ'מ/דקה) | ||
| גובה מסוע | 750+/-20 (מ'מ) | ||
| אֶצבַּע | טופר וו כפול (סטנדרטי) | ||
| בקרת רוחב מסוע | באופן ידני | ||
| זווית מסוע | 4 ~ 7 מעלות | ||
| מערכת הלחמה | |||
| בסגנון סיר הלחמה | כונן מנוע מכני | ||
| חומר סיר הלחמה | טיטניום מלא (FT סטנדרטי) | ||
| טמפרטורת סיר הלחמה | 300 מעלות צלזיוס | ||
| קיבולת סיר הלחמה | 350 ק'ג ללא עופרת | 300 ק'ג ללא עופרת | 250 ק'ג ללא עופרת |
| אַחֵר | |||
| מערכת ניקוי אצבעות | מִברֶשֶׁת | ||
| רשימת ציוד קו DIP
קו הייצור של DIP שלנו מציע כלים מתקדמים להרכבת PCB יעילה ומדויקת. קו DIP האוטומטי לחלוטין כולל קו הכנסת DIP למיקום מדויק של רכיבים, מעמיס גלים לכניסה חלקה של PCB, פורק גלים ליציאה בטוחה וקו רצועת הרכבה לבדיקות סופיות. קו ייצור PCB DIP איכותי זה מבטיח פעולה יציבה, הכנסת THT אמינה והרכבה חסכונית, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה מגביר את הפרודוקטיביות למשימות דרך חור.
| סרטון הצלחת לקוחות
מהנדסי ICT נסעו לאורוגוואי כדי להתקין ולהזמין את ציוד הלחמת גל DIP מסדרת W עבור יצרן מונים חכמים. הלקוח מפעיל קו ייצור DIP בנפח גבוה והיה זקוק להלחמה יציבה ללא עופרת עבור PCB מורכבים עם חלקים גדולים. לאחר שהצוות שלנו השלים את ההתקנה והדרכת המפעיל, המכונה הגיעה למהירות מלאה עם הספק ריצה של 7kW בלבד ואיכות מפרקים מושלמת. הלקוח שיתף סרטון המראה את ציוד הלחמת ה-DIP Wave פועל בצורה חלקה בקו הייצור של ה-THT שלו, תוך שבחים על עלות האנרגיה הנמוכה, התחזוקה הקלה והתמיכה המצוינת לאחר המכירה. פרויקט המונה החכם הזה של אורוגוואי הפך להתייחסות מוצלחת עבור קווי DIP רבים באמריקה הלטינית.
| שירותי מומחים והדרכה
ICT מספקת תמיכה מלאה לכל ציוד DIP Wave Solder - מתכנון פריסת מפעל והתקנה מקצועית ועד להכשרת מפעילים מפורטת וסיוע טכני עולמי 7×24. המהנדסים המנוסים שלנו מבטיחים שציוד הלחמה בגלי DIP שלך להרכבת PCBA וקו THT כולו פועלים ביעילות מקסימלית עם מינימום זמן השבתה.
| שבחי לקוחות
לקוחות ברחבי העולם משבחים את ציוד הלחמת ה-DIP Wave שלנו על יציבות יוצאת דופן, צריכת חשמל נמוכה במיוחד ותוצאות הלחמה מושלמות על לוחות מורכבים. הם מדגישים במיוחד את התגובה הגלובלית המהירה, אריזת היצוא החזקה ומחיר מכונת הלחמת הגל התחרותי ביותר בין ציוד הלחמה DIP גלי דומה להרכבת PCBA.
| אישורי איכות
כל ICT DIP Wave Solde Equipment נושא אישורי CE, CCC, UL, RoHS ו-ISO9001 בתוספת מספר פטנטים המצאה, העומדים במלואם בתקני הבטיחות והסביבה המחמירים ביותר עבור פסי ייצור PCBA מודרניים.
| אודות חברת ICT ומפעל
ICT הינה ספקית פתרונות מקצועית חד-פעמית לקווי ייצור SMT ו-DIP עם למעלה מ-25 שנות ניסיון. המפעל 12,000㎡ שלנו בדונגגוואן מעסיק 89 עובדים כולל 20 מהנדסים. אנו מתכננים ומייצרים את כל ציוד הליבה בבית ומשרתים למעלה מ-1600 לקוחות ב-72 מדינות. ניהול איכות קפדני וחדשנות מתמשכת הופכים אותנו לשותף האמין ביותר עבור ציוד DIP Wave הלחמה בעל ביצועים גבוהים ברחבי העולם.
