ICT-W2
I.C.T
| כַּמוּת: | |
|---|---|
| מכונת הלחמה DIP – מכונת הלחמה DIP מיוחדת למחליף חום
מכונת הלחמה DIP מסדרת ICT W היא מכונת ציפוי הלחמה חמה מקצועית לקווי ייצור THT, המיועדת במיוחד עבור לוחות עבים ואזורי נחושת גדולים כמו מחליפי חום. מכונת הלחמה DIP זו משתמשת בזרבובית קורודה יפנית לשטף אחיד, אזורי חימום אופקיים עצמאיים לחלוטין לעקומות טמפרטורה מדויקות, ועיצוב חיסכון באנרגיה כדי לשמור על הספק ריצה על 7kW בלבד. הגנת חנקן אופציונלית מעניקה חיבורים מושלמים ללא עופרת על רכיבים כבדים. לאחר שימוש ארוך טווח במפעלי מחליפי חום ברחבי העולם, מכונת הלחמה DIP זו הפכה לבחירה הראשונה עבור לקוחות הזקוקים למכונת הלחמה חזקה ויציבה.
| תכונה
זרבובית קורודה יפנית עם אזור אטום מתכוונן ומסנן פירמידה מספקים ציפוי שטף יציב ודל פסולת אפילו על לוחות מחליף חום גדולים. בקרת זרימה דיגיטלית ומכל לחץ שומרים על אספקת שטף קבועה - אידיאלי עבור מכונת הלחמה מיוחדת DIP עבור מחליף חום בקווי THT רציפים.
הגנת צד שלישי בלתי תלויה בטמפרטורת יתר בתוספת PLC+PID בקרת לולאה סגורה מספקים גיבוי בטיחותי מלא. ניטור בזמן אמת ועצירת חירום מיידית מגנים על המפעילים ועל כל מכונת ציפוי הלחמה חמה במהלך ייצור של 24 שעות.
אזורי חימום אופקיים עצמאיים לחלוטין עם נתיב אוויר חם סגור ולוחות מיישרים יוצרים טמפרטורה אחידה לחלוטין על לוחות נחושת עבים. החימום לוקח כ-15 דקות בלבד וההספק הרגיל נשאר על 7kW - החימום החזק ביותר מבין מכונת הלחמה דומות.
| רשימת ציוד קו DIP
| דֶגֶם | W4 | W3 | W2 |
| מידות: (מ'מ) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| משקל (ק'ג) | כ-1500 ק'ג | כ-1200 ק'ג | כ-790 ק'ג |
| ספק כוח | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| כוח הפעלה | 32 קילוואט | 24 קילוואט | 16 קילוואט |
| הפעלה כוח | 12 קילוואט | 9 קילוואט | 7 קילוואט |
| מערכת בקרה | Plc | ||
| מערכת ריסוס | |||
| שיטת שידור | מנוע צעדים | ||
| לחץ ריסוס | 0.25Mpa--0.4Mpa | ||
| זרימת לוקס | 10--100 מ'ל/דקה | ||
| קוטר פליטה | Φ200 מ'מ | ||
| קיבולת פליטה | 25 מ'ר לדקה | ||
| מערכת חימום מראש | |||
| מצב חימום מראש | אוויר חם | ||
| מצב שליטה | PID + SSR | ||
| אזור חימום מוקדם | 4 | 3 | 2 |
| אורך חימום מוקדם | 1800 מ'מ | 1600 מ'מ | 1200 מ'מ |
| טמפ' חימום מוקדם | (טמפרטורת החדר)-250 מעלות צלזיוס | ||
| זמן חימום (דקות) | כ-15 דקות (הגדרה של 150 מעלות צלזיוס) | ||
| מערכת מסוע | |||
| גודל PCB: LxW (mm) | מינימום: 80x60 מ'מ; מקסימום: 400x300 מ'מ | ||
| מהירות המסוע | 0-2000 (מ'מ/דקה) | ||
| גובה מסוע | 750+/-20 (מ'מ) | ||
| אֶצבַּע | טופר וו כפול (סטנדרטי) | ||
| בקרת רוחב מסוע | באופן ידני | ||
| זווית מסוע | 4 ~ 7 מעלות | ||
| מערכת הלחמה | |||
| בסגנון סיר הלחמה | כונן מנוע מכני | ||
| חומר סיר הלחמה | טיטניום מלא (FT סטנדרטי) | ||
| טמפרטורת סיר הלחמה | 300 מעלות צלזיוס | ||
| קיבולת סיר הלחמה | 350 ק'ג ללא עופרת | 300 ק'ג ללא עופרת | 250 ק'ג ללא עופרת |
| אַחֵר | |||
| מערכת ניקוי אצבעות | מִברֶשֶׁת | ||
| רשימת ציוד קו DIP
קו הייצור של DIP שלנו מציע כלים מתקדמים להרכבת PCB יעילה ומדויקת. קו DIP האוטומטי לחלוטין כולל קו הכנסת DIP למיקום מדויק של רכיבים, מעמיס גלים לכניסה חלקה של PCB, פורק גלים ליציאה בטוחה וקו רצועת הרכבה לבדיקות סופיות. קו ייצור PCB DIP איכותי זה מבטיח פעולה יציבה, הכנסת THT אמינה והרכבה חסכונית, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה מגביר את הפרודוקטיביות למשימות דרך חור.
| סרטון הצלחת לקוחות

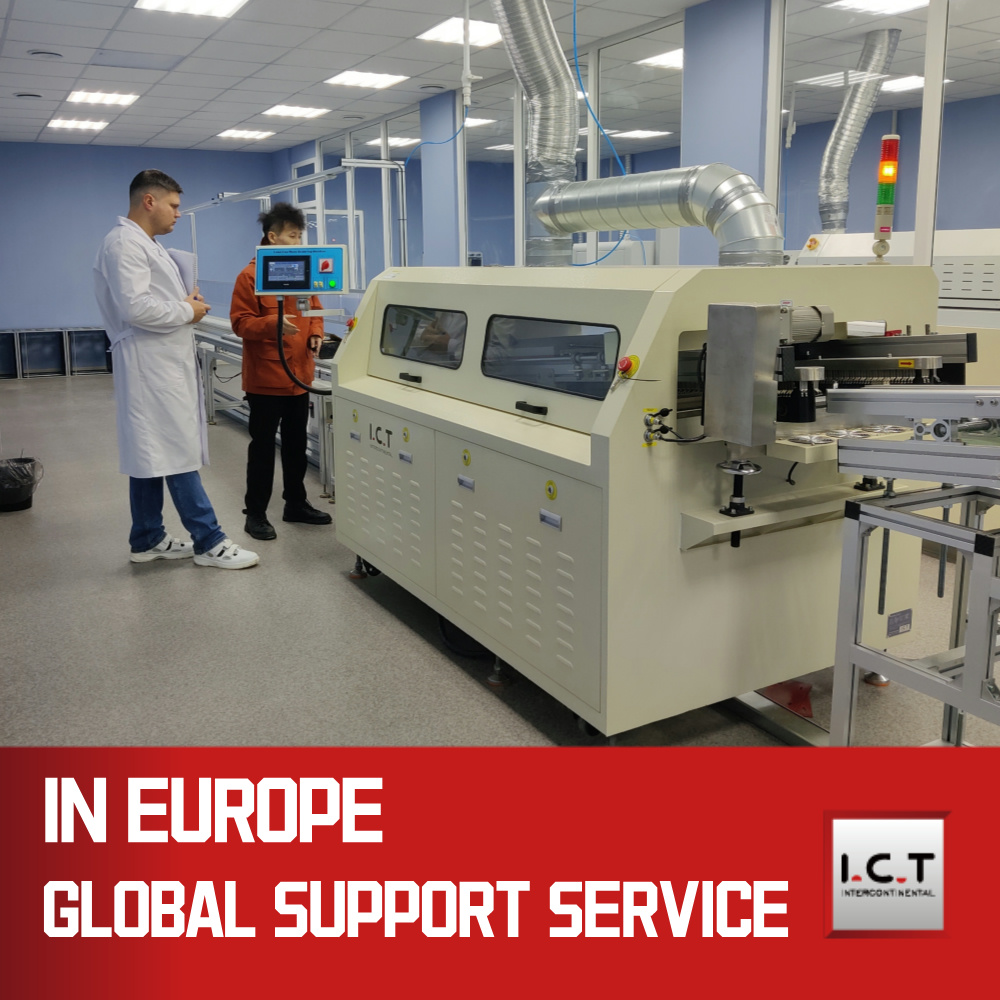

הצוות שלנו טס לאורוגוואי כדי לעזור ליצרן מונה חכם גדול להתקין את מכונת הלחמה DIP מסדרת W בקו ה-THT העמוס שלהם. המפעל נזקק להלחמה חזקה ללא עופרת עבור לוחות מורכבים עם רכיבים גדולים. לאחר שלושה ימים של התקנה קפדנית והכשרת מפעילים מקומיים, מכונת הלחמה DIP פעלה בקיבולת מלאה עם הספק של 7 קילוואט בלבד ואפס פגמים. הלקוח צילם את כל הקו בפעולה ושיבח את המפרקים הנקיים, העלות השוטפת הנמוכה והתמיכה המקצועית שלנו - פרויקט זה מהווה כעת התייחסות פופולרית עבור מפעלי מחליפי חום ומדים חכמים באמריקה הלטינית.
| שירותי מומחים והדרכה
אנו מציעים שותפות מקצה לקצה עבור כל מכונת הלחמה DIP: תכנון פריסת קו מפורט, הזמנה באתר על ידי מהנדסים מנוסים, תוכניות הכשרת מפעילים מותאמות אישית וניטור מרחוק 7×24. בין אם אתה צריך חלקי חילוף עבור מכונת ציפוי הלחמה חמה או אופטימיזציה של תהליך, רשת המחסנים הגלובלית שלנו מבטיחה אספקה תוך 48 שעות.
| שבחי לקוחות
יצרני מחליפי חום אוהבים במיוחד את מכונת ההלחמה DIP שלנו לטיפול בלוחות נחושת עבים ללא גשרים או נטיפי קרח. הם מדגישים את חשבון החשמל הנמוך ביותר, המבנה המכני המוצק, אספקת חלקי חילוף מהירה ויחס המחיר-ביצועים הטוב ביותר בין מכונת הלחמה מיוחדת DIP דומות למחליף חום.
| אישורי איכות
כל דגמי מכונת הלחמה של ICT DIP מחזיקים בהסמכות מלאות של CE, CCC, UL, RoHS ו- ISO9001, בתוספת למעלה מעשרה פטנטים המצאות על טכנולוגיית חיסכון בשטף וחימום, העומדים בסטנדרטים העולמיים הגבוהים ביותר לבטיחות והגנה על הסביבה.
| אודות חברת ICT ומפעל
מטה בדונגגוואן עם 12,000㎡ מפעל מודרני ו-89 צוות עובדים מסור (כולל 20 מהנדסים בכירים), ICT הוא השותף הקו המלא לציוד SMT ו-DIP מאז 2012. אנו משרתים יותר מ-1600 לקוחות פעילים ב-72 מדינות דרך 8 סניפים ומספר רב של מחסנים בחו'ל. מייעוץ ראשוני ועד לשדרוגים לכל החיים, אנו מתמקדים באספקת פתרונות ערך אמיתי ואפס סיכון עבור כל משתמש במכונת הלחמה טבילה ברחבי העולם.
