| פרטי | מפרט |
|---|---|

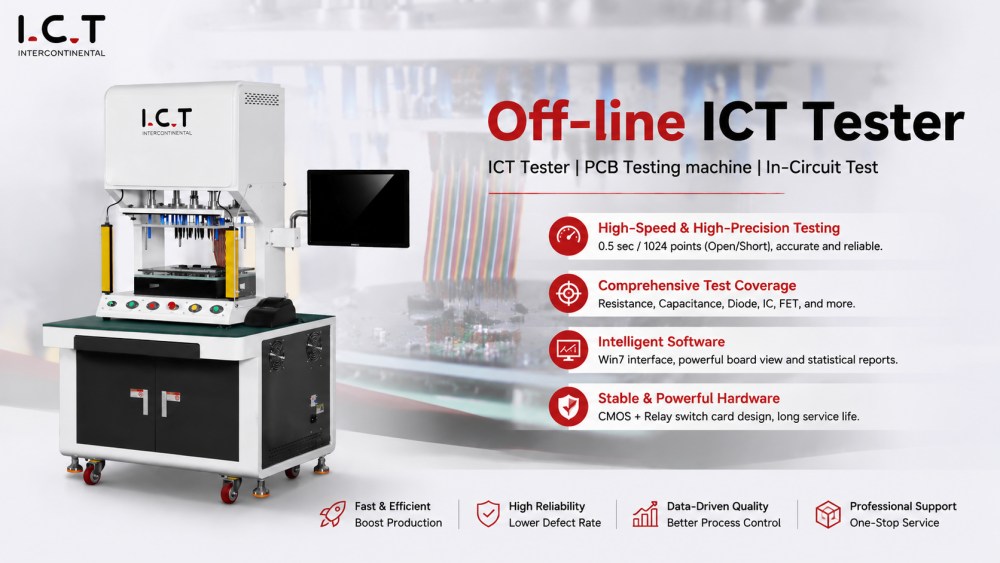

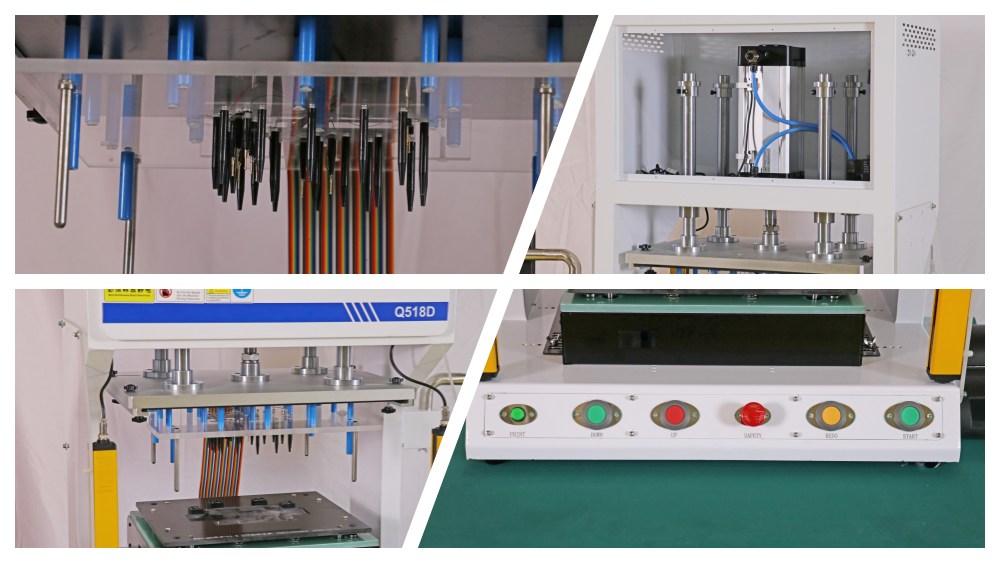

| דֶגֶם | ICT-Q518D |
| גודל PCB | 500*380 מ'מ (סטנדרטי) |
| נקודות בדיקה | 256 נקודות (סטנדרטי, 1024 נקודות אופציונלי) |
| מהירות מבחן | 0.5 שניות/1024 נקודות (פתוח/קצר) |
| 2ms ~ 40ms/צעד (רכיב) | |
| כרטיס החלפה | 128/סיר |
| נקודות מבודדות | 10/עגלה |
| טווח בדיקה | התנגדות: 0.1Ω ~ 40MΩ |
| קיבול: 1pf ~ 40MF | |
| השראות: 1μH ~ 50H | |
| דיודות: 0.1V ~ 6V | |
| דיודת מתח מיוצבת: 0.1V ~ 15V | |
| מדידת רווית VCE ב-3 מסופים | |
| מתח AC | 10mVpp ~ 2500mVpp |
| מתח DC | 10mV ~ ±1250mV |
| זרם AC/DC | 10μA ~ 20mA |
| תדירות בדיקה | AC 100 ~ 100KHz |
| בדיקת קוטביות של קבלים אלקטרוליטיים | מבחן 3 קצוות |
| בדיקת הלחמה ריקה SMD | מבחן הלחמה SMD פתוח/קצר וריק אופציונלי |
| שיטת מדידה | בדיקת רב-תדרים או שיטת אמפליטודה פאזה |
| מעבד ראשי | תואם PC |
| מַעֲרֶכֶת הַפעָלָה | Win7 (גרסה אנגלית) |
| לחץ אוויר | 3~6 ק'ג/סמ'ר |
| ספק כוח | AC 100~240V, 50/60Hz, 3Kw |
| מֵמַד | 8308301600 מ'מ |
| מִשׁקָל | כ. 170 ק'ג |
| אביזרים סטנדרטיים | בודק (סט אחד), מתקן (1 יחידות), מדפסת (סט אחד) |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
ICT מספקת פתרונות קו ייצור SMT מקיפים המכסים את תהליך ייצור האלקטרוניקה המלא מתחילתו ועד סופו. המערכות שלנו משלבות טיפול בלוח, הדפסת משחת הלחמה, מיקום רכיבים במהירות גבוהה, בדיקה, הלחמה חוזרת ואפשרויות גמישות לביטול לוח, לרבות מכונת ה-PCB Manual Depaneling Router עבור צורכי ייצור קטנים יותר. אנו תומכים בלקוחות בתכנון מלא של המפעל, בחירת ציוד, התקנה מקצועית, הדרכת מפעילים ואופטימיזציה מתמשכת. גישה זו מקצה לקצה מסייעת ליצרנים בתעשיות סמארטפונים, רכב, רפואה ואלקטרוניקה צריכה להשיג יעילות גבוהה יותר, איכות עקבית ויתרון תחרותי חזק בשוק של היום.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| פס ייצור PCB SMD | סוהר קו ייצור SMT מלא אוטומטי |
| מעמיס מגזינים SMT | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת הרכבה SMT | הרכבת רכיבים על גבי PCB במדויק. |
| תנור זרימה חוזרת של BGA | ממיס הלחמה ליצירת מפרקים מוצקים. |
| סרטון הצלחת לקוחות
משלוח קו SMT מוצלח בפורטוגל
בשנת 2026, ICT סיפקה והתקינה בהצלחה קו ייצור SMT אוטומטי לחלוטין עבור לקוח בפורטוגל המתמחה באלקטרוניקה לרכב, במיוחד אורות ובקרים לרכב. הקו, שכלל את ה-Off-line ICT Tester, היה משולב בצורה חלקה עם מכונות איסוף ומקום, תנורי זרימה חוזרת ומערכות בדיקה. המהנדסים שלנו סיפקו התקנה והדרכה באתר, והבטיחו אספקה חלקה. הלקוח הביע שביעות רצון גבוהה מיעילות הייצור המשופרת ומהפעולה החלקה של שילוב הקו המלא.
| תמיכה בשירות והדרכה
ICT מציעה שירותים מקיפים לפתרונות מלאים של מפעל SMT. מהתקנה ועד אינטגרציה מלאה, המהנדסים שלנו מבטיחים פעולה חלקה של כל הציוד, כולל בודק ה-ICT Off-line. אנו מספקים הדרכה מפורטת על תפעול מכונה, פתרון בעיות ואינטגרציה, ועוזרים לצוות שלך לשמור על פרודוקטיביות גבוהה. עם תמיכה מרחוק 24/7, אנו מבטיחים שקו הייצור שלך ימשיך לפעול בשיא היעילות, מצמצם את זמן ההשבתה ומשפר את התפוקה הכוללת.
| מה הלקוחות שלנו אומרים
לקוחות המיישמים את פתרונות ה-SMT המלאים של ICT, כולל ה-Off-line ICT Tester, רואים לעתים קרובות שיפורים משמעותיים ביעילות הייצור והאמינות. המערכות שלנו מתוכננות להשתלב בצורה חלקה, להפחית שיבושים תפעוליים ולשפר את המהירות הכוללת של קו הייצור. לקוחות מעריכים את ההתמקדות שלנו ביעילות לטווח ארוך, חיסכון בעלויות ותפעול חלק של כל תהליך הייצור שלהם.
| הסמכות ותקנים
הציוד של ICT, כולל בודק ICT Off-line, עומד באישורים גלובליים קפדניים כגון CE, RoHS ו-ISO9001. אישורים אלו מבטיחים שהציוד שלנו עומד בסטנדרטים הגבוהים ביותר של בטיחות, תאימות סביבתית ואיכות. על ידי שימוש בציוד מוסמך בכל קו הייצור של ה-SMT שלך, אנו מבטיחים ביצועים עקביים ועמידה בתקני ייצור גלובליים.
| אודות חברת ICT ומפעל
ICT מתמחה במתן פתרונות משולבים לקווי ייצור SMT, DIP וציפוי. עם למעלה מ-20 שנות ניסיון, אנו מציעים מגוון שלם של ציוד ושירותים כדי לייעל כל היבט של תהליך הייצור שלך. הצוות שלנו עובד בשיתוף פעולה הדוק עם לקוחות כדי לתכנן, להתקין ולתמוך בפתרונות מפעל מותאמים אישית המשפרים את יעילות הייצור, מפחיתים את זמני ההשבתה ומשפרים את האיכות. אנו מחויבים לספק פתרונות אמינים וניתנים להרחבה ללקוחות בלמעלה מ-70 מדינות ברחבי העולם.
