ICT אוטומטית Aoi Smt Line Pcb Xray מכונת בדיקה

שתף עם:

I.C.T אוטומטית Aoi Smt Line Pcb Xray מכונת בדיקה

I.C.T אוטומטית Aoi Smt Line Pcb Xray מכונת בדיקה.קנה אותו עם השותף המהימן שלך!I.C.T מביאה 26 שנות ניסיון בתעשיית SMT.
דגשים: התקנה והדרכה באתר זמינים, שירות לקוחות 24/7.מומחים בעלי הכשרה גבוהה.מדוייק וחסכוני.ערכת עשה זאת בעצמך מודרכת חזון.קל להרכבה.תוכנת קוד פתוח.

דֶגֶם:
I.C.T-8200
מותג:
I.C.T
קוד:
X-RAY machine

מצב זמינות:

כַּמוּת:



לשאול להוסיף לסל

I.C.T אוטומטית Aoi Smt Line Pcb Xray מכונת בדיקה

סקירה כללית

בדיקת רנטגן אוטומטית

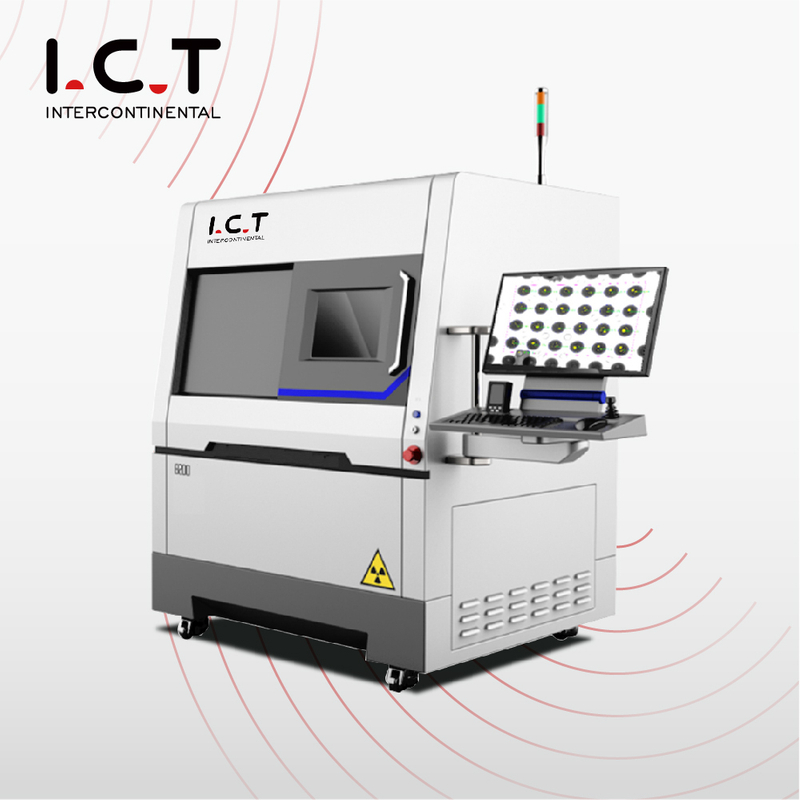

X-Ray I.C.T-8200 מבוא:

מכונת I.C.T-8200 תוכננה לספק הדמיית רנטגן ברזולוציה גבוהה בעיקר לתעשיית האלקטרוניקה. מערכת רב-תכליתית זו יעילה עבור יישומים רבים בתהליך ייצור PCB. זה כולל BGA, CSP, QFN, Flip Chip, COB והמגוון הרחב של רכיבי SMT.

ה-I.C.T-8200 הוא כלי תמיכה רב עוצמה לפיתוח תהליכים, ניטור תהליכים ושכלול פעולת העיבוד מחדש.

נתמך על ידי ממשק תוכנה חזק וקל לשימוש, I.C.T-8200 מסוגל לתת מענה לדרישות המפעל בנפחים קטנים וגדולים.

תכונות:

1. צינור רנטגן סגור 90kV 5 מיקרומטר, מגבר תמונה בגודל 4/2' עם מצלמת CCD 2 מגה פיקסלים

2. תחנת עבודה רב תכליתית עם הטיה של ±60° ותנועה מרובה צירים XY

3. צינור רנטגן וגלאי הרמה וירידה אוטומטית, עם מערכת מיקום נקודת מטרה נוחה

4. מערכת עיבוד תמונה DXI רב תכליתית, זיהוי ניתן לתכנות CNC

5. מקסימום שטח טעינה 510 מ'מ * 420 מ'מ, מקסימום. אזור בדיקה 435 מ'מ*385 מ'מ, עם הגדלה של 600X

מכונת רנטגן לבדיקת Aoi

בַּקָשָׁה:

SMT, BGA, CSP, Flip Chip, LED איתור, מוליכים למחצה, רכיבי אריזה, תעשיית סוללות, רכיבים אלקטרוניים, חלקי רכב, פוטו-וולטאיים, יציקת אלומיניום, יציקת פלסטיק. קרמיקה, תעשיות מיוחדות אחרות.

חוט IC

חללים של BGA

רכיבים

מחברים/כבלים

פָּרִיט	דֶגֶם	I.C.T-8200
צינור רנטגן	מקסימום מתחים, סוג	90kV, סגור
	צריכת חשמל	8W
	גודל נקודת מוקד	5 מיקרומטר
	טווח תנועה (מעלה ולמטה)	150 מ'מ
	הַגדָלָה	600X
גַלַאִי	מַעֲצֵם	4'/2' (FPD אופציונלי)
	הַחְלָטָה	77/110 LP/cm
	מַצלֵמָה	2 מגה פיקסל CCD
	טווח תנועה (מעלה ולמטה)	290 מ'מ
מחשב מערכת	מַעֲרֶכֶת הַפעָלָה	מחשב תעשייתי, Win 7, מעבד i7
מחשב מערכת	צג	LCD בגודל 22 אינץ'
תוֹכנָה	ממשק משתמש	מערכת עיבוד תמונה DXI רב תכליתית I.C.T
פלטפורמת עבודה	מקסימום אזור טעינה	510 מ'מ × 420 מ'מ
	מקסימום אזור בדיקה	435 מ'מ × 385 מ'מ
	מקסימום משקל טעינה	10 ק'ג
	בקרת תנועה	ג'ויסטיקים, עכבר ומקלדות
	זווית הטיית שולחן	±60°
ניווט	מַצלֵמָה	מצלמת HD, נקודת לייזר
תכונות ציוד	ספק כוח	AC 110~220V (±10%) 50Hz, 1.0kW
	מידות מתאר	1080(W)×1180(D)×1730(H)mm
	משקל המערכת	1150 ק'ג
