ICT-1200
I.C.T
| כַּמוּת: | |
|---|---|

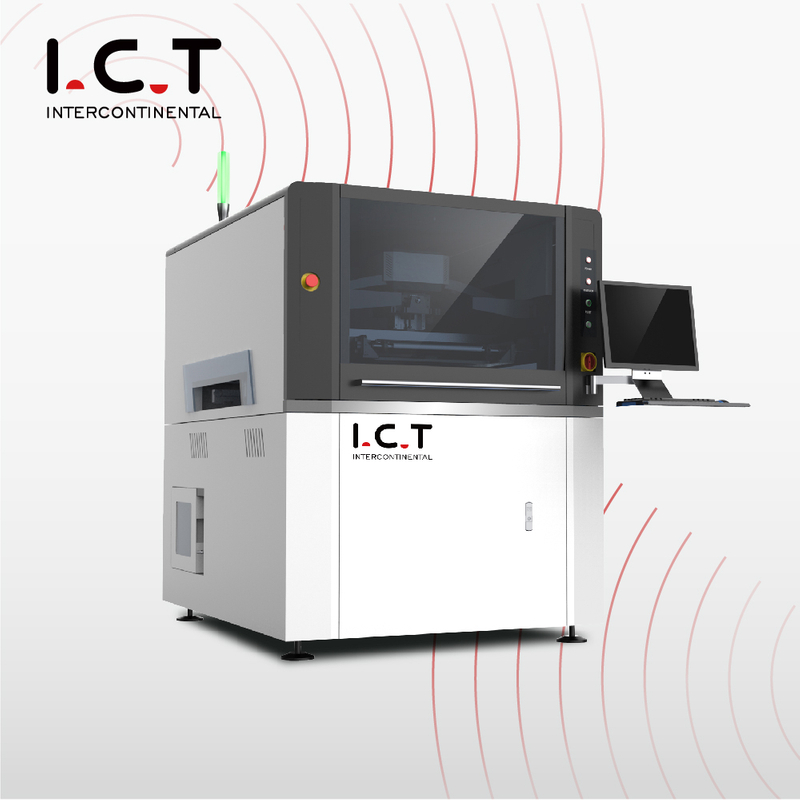

| מדפסת סטנסיל SMT הלחמה
מדפסת השבלונות ICT-1200 Solder Paste SMT מציעה דיוק גבוה עבור LED ו-PCB מגודלים. הוא תומך ב-Industry 4.0 ומשיג תוצאות ללא פגמים באמצעות אוטומציה. התכונות כוללות דיוק של ±0.015 מ'מ, ניקוי אוטומטי ומיזור דבק. מדפסת הלחמה אוטומטית זו מטפלת בלוחות עד 1500x450 מ'מ ביעילות. נבנה עם חלקים מיובאים מובילים ופטנטים ייחודיים, הוא מבטיח יציבות לטווח ארוך. ממשק Windows 10 מפשט את השימוש עבור הגדרות מהירות. מושלם עבור תאורת LED, אלקטרוניקה אוטומטית וייצור SMD.
| תכונה
יישור מדויק
השג דיוק חוזר של ±0.015 מ'מ עם מדפסת סטנסיל SMT הלחמה זו. מערכת ראיית אור קואקסיאלית מזהה נקודות סימן על משטחי PCB שונים. הוא מטפל בלוחות מצופים פח או FPC ללא בעיות, וממזער שגיאות בייצור המוני.
פעולות אוטומטיות
תהנה מכיול אוטומטי, התאמת לחץ וניקוי שבלונות ב-Stencil Printer Smd. מנועים תוכנית הפרדה לשחרור עדין, הגברת היעילות וחיסכון בעלויות בקווי SMT.
ראש הדפסה מתקדם
עיצוב מושעה עם משוב לחץ בזמן אמת מבטיח הדבקה אחידה על לוחות גדולים. מנועים כפולים שומרים על איזון, אידיאלי ליישום הלחמה באיכות גבוהה במדפסת הדבקת הלחמה אוטומטית זו.
מערכת חגורה מונעת חסימות PCB, עם מהירות מבוקרת מנוע. מהדקים ולוחות מאובטחים בוואקום למגע סטנסיל מושלם, גמיש לכל כיוון קו.
בחר מצבים יבשים, רטובים או ידניים. מערכת ריסוס חוסכת בחומרים, בעוד שאקום חזק שומר על מדפסת הדבק סטנסיל פעילה עם פחות זמן השבתה.
פלטפורמה ידידותית למשתמש
התאמת שלושה צירים לפילוס מהיר ומדויק של PCB. מנועים ישירים מספקים ביצועים דינמיים בשימוש יומיומי.
| מִפרָט
| דֶגֶם | ICT-4034 | ICT5134 | ICT-5151 |
| גודל מסגרת (מ'מ) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| גודל PCB (מ'מ) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| כיוון תחבורה | שמאל-ימין; ימין-שמאל; שמאל-שמאל; ימין-ימין | ||
| מערכת תמיכה | סיכה מגנטית/שולחן למעלה למטה מותאם/גוש תמיכה | ||
| מערכת הידוק | הידוק צד (זרבובית ואקום, לחץ Z נשלף אוטומציה הוא אופציה) | ||
| ראש מדפסת | שני ראשי הדפסה ממונעים עצמאיים | ||
| סוג מגב | נירוסטה (סטנדרטית), פלסטיק | ||
| מערכת ניקוי | יבש, רטוב, ואקום | ||
| בְּדִיקָה | בדיקת דו מימד (סטנדרטי) | ||
| ספק כוח | AC:220±10%,50/60HZ,3Kw | ||
| שיטת בקרה | שליטה במחשב | ||
| מימד (מ'מ) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| דֶגֶם | ICT-6534 | ICT-6561 | ICT-9060 |
| גודל מסגרת (מ'מ) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| גודל PCB (מ'מ) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| מימד (מ'מ) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.

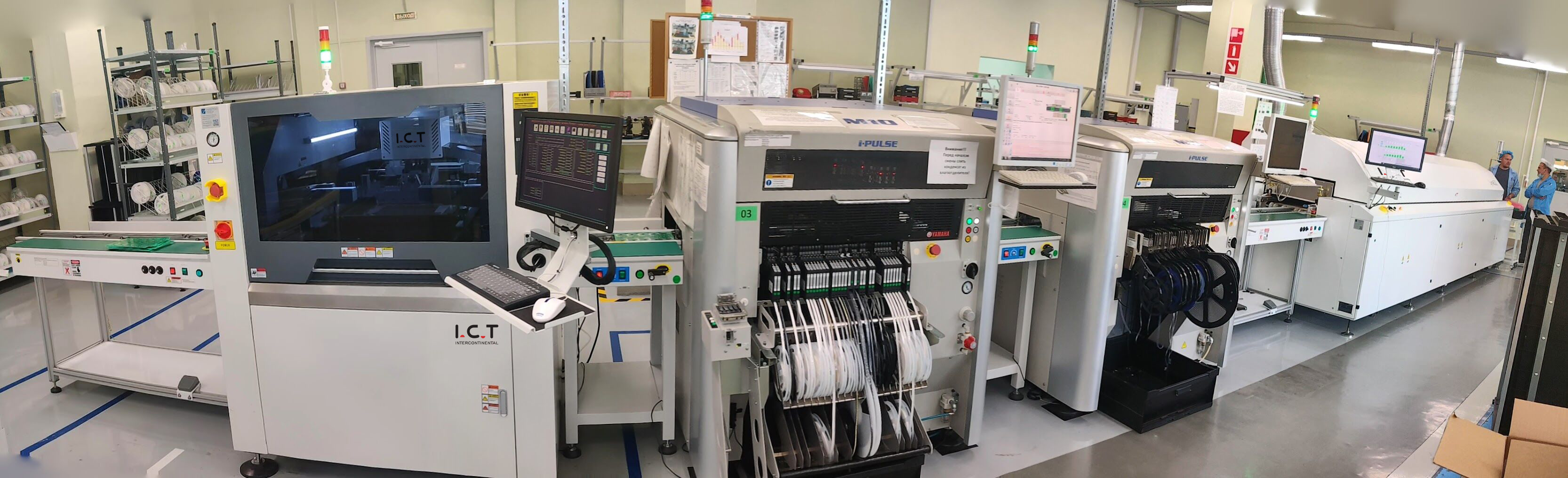

| רשימת ציוד קו SMT
קו הייצור האיכותי שלנו PCBA כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
בודק את תקינות מפרק הלחמה פנימי ומזהה פגמים נסתרים. | |
| מכונת ניקוי SMT | משמש לניקוי PCB, סטנסילים, מתקנים, חרירים וכו'. |
| מכונת ניתוב PCB | חתוך את ה-PCBA למוצר הסופי |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר /מתקן תוויות/מדפסת הזרקת דיו |
| סרטון הצלחת לקוחות
בשנת 2025, מהנדסי ICT הלכו למפעל ביתי של תאורת LED לצורך הקמה והדרכה. הלקוח דרש קו SMT של 13 מכונות, באורך 29 מטר, בחלל של 21X5 מטר. יצרנו פריסה בצורת U, המתאימה ל-16x2.7 מטר. יומיים להתקנה ואיתור באגים, שישה ימים להדרכה ותמיכה. מדפסת הלחמה SMT Stencil עבדה בצורה מושלמת, שיפרה את הפלט שלה.
| תמיכה בשירות והדרכה
ICT מספקת שירותי התקנה מקיפה, תחזוקה שוטפת, שדרוגים והדרכה מעשית ברחבי העולם. המהנדסים שלנו עורכים ניתוח ביקוש יסודי, תכנון קו מותאם אישית, אופטימיזציה של תהליכים וניפוי באגים באתר לאינטגרציה חלקה. עם מרכזי שירות ומחסנים גלובליים, אנו מציעים מענה מהיר, אבחון מרחוק, אספקת חלקי חילוף ועדכוני תוכנה כדי למזער את זמן ההשבתה. תוכניות הדרכה מלמדות פעולה בטוחה, הגדרות פרמטרים, אבחון תקלות, נהלי ניקוי וקישוריות MES, ומעצימות את הצוות שלך לניהול עצמאי. למעלה מ-25 שנות מומחיות מבטיחה פתרונות SMT יעילים וחסכוניים המותאמים לצרכים שלך.
| ביקורות לקוחות
הלקוחות משבחים את המהנדסים המיומנים שלנו על הדרכה מקצועית באתר, הסברים מפורטים ופתרון בעיות יעיל במהלך הדרכה וביקורי תמיכה. הם מעריכים את היציבות יוצאת הדופן, הדיוק הגבוה ושיעורי הכשל הנמוכים של מדפסת הלחמה SMT סטנסיל בייצור רציף. אריזה מאובטחת מותאמת אישית עם חומרים נגד רטט מגינה בצורה מושלמת על הציוד במהלך הובלה בינלאומית. זמני תגובה מהירים - לרוב בתוך שעות באמצעות טלפון, דואר אלקטרוני או גישה מרחוק - פותרים בעיות במהירות, תוך שמירה על פעולות ללא הפרעה. שבחים אלה מדגישים ביצועים אמינים, שותפויות בונות אמון וסיפוק כללי בייצור אלקטרוניקה תובעני.
| הסמכות ותקנים
ציוד ICT, לרבות מדפסת הלחמה SMT סטנסיל, תואם ל-CE לבטיחות, RoHS עבור ידידותיות לסביבה, ו-ISO9001 עבור מערכות איכות. אנו מחזיקים במספר פטנטים מקוריים על בדיקות צריכת ניקוי, החלפת מערכת מהירה, הימנעות מהתנגשויות, ניפוק, ניתוח תקלות, בקרת דיוק הדפסה, ניהול תהליכים, בדיקת איכות, ניקוי שבלונות, מהירות הפרדה וחידושי תחבורה - רבים מחיקויים על ידי המתחרים. אלה מבטיחים מוצרים חדשניים, אמינים ותואמים גלובלית עם ביקורות קבועות למצוינות מתמשכת בשווקים מגוונים.
| אודות חברת ICT והמפעל שלנו
ICT כולל מו'פ עצמאי ומתקני ייצור מתקדמים עם למעלה מ-89 צוות עובדים, כולל 20 מהנדסים, מה שמעודד צמיחה מהירה מאז 2012. משרתים 1600+ לקוחות ב-72 מדינות, אנו מספקים פתרונות SMT מלאים ממוליכים למחצה ועד להרכבה. הפארק שלנו בגודל 12,000 מ'ר אוכף בדיקות חומרים קפדניות, הרכבה מדויקת, בדיקות רב-שלביות וניהול איכות עבור פגמים נמוכים ותוחלת חיים ארוכה. סניפים גלובליים מספקים תמיכה מקומית, תוך שימת דגש על חדשנות, אמון וערך צולב לבנייה או שדרוג של מפעלים יעילים ברחבי העולם.
