ICT-U2
I.C.T
| כַּמוּת: | |
|---|---|

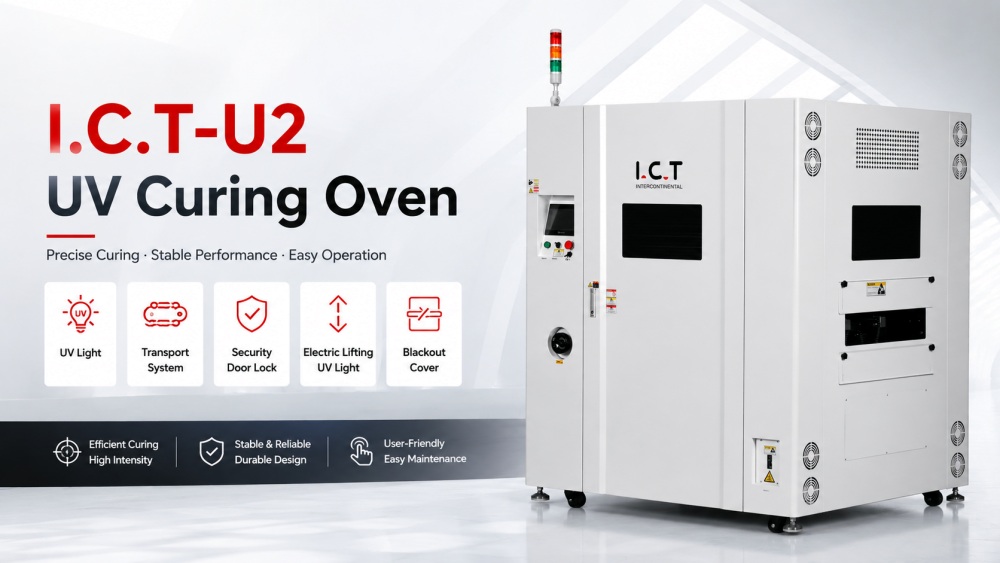

ICT-U2 UV Curing Oven בנוי לריפוי מהיר ואחיד של דבקים, דיו, ציפויים וחומרים רגישים ל-UV על PCB SMT. הוא כולל מערך מנורות UVA בעל הספק גבוה עם התאמת גובה עצמאית, לוחות מחזירי אור לשימוש יעיל באנרגיה, ומערכת מסועים מונעת הידבקות המונעת על ידי מנועי צעד להובלה יציבה. התנור מתאים ל-PCB עד 500 מ'מ רוחב ו-±100 מ'מ גובה, תומך בעומס של 5 ק'ג לכל לוח. קירור עצמאי מבטיח טמפרטורת יציאה בטוחה. המערכת מספקת ריפוי עקבי, מפחיתה פגמים ומשתלבת בצורה חלקה בקווי ייצור SMT SMD.

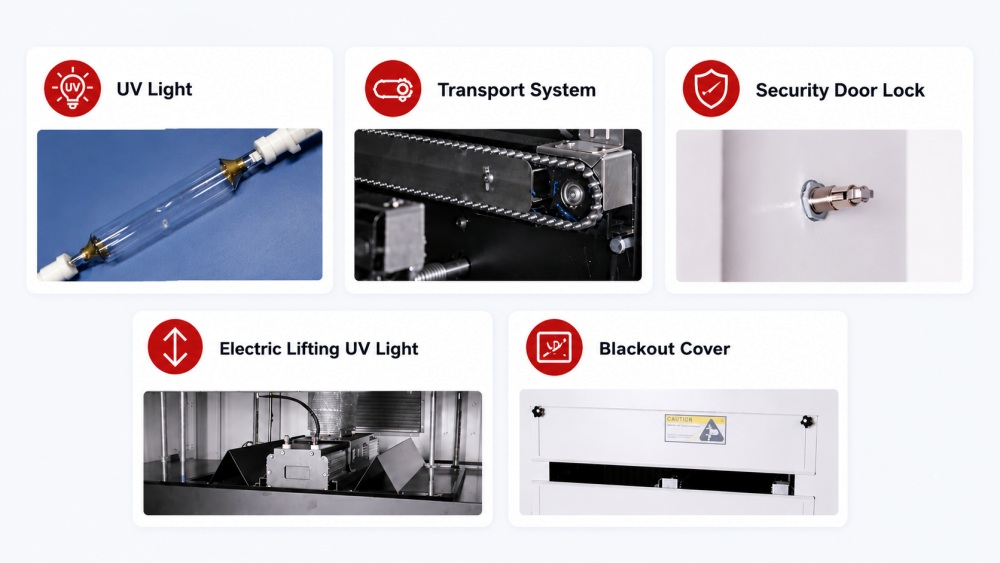

מנורות ה-UV מספקות קרינה אחידה עם אנרגיה בעוצמה גבוהה. כל מנורה ניתנת לשליטה עצמאית לגבי גובה וזמן חשיפה. לוחות מחזירי אור מגבירים את ניצול ה-UV ומפחיתים את צריכת האנרגיה. בקרת טמפרטורה PID מבטיחה דיוק של ±1°C. תכונות הבטיחות כוללות זיהוי תקלות מנורה, הגנה מפני טמפרטורת יתר, ואזעקות משולבות. המערכת מבטיחה ריפוי מהיר ויציב של דבקים וציפויים, תומכת בייצור SMT PCB עם תפוקה גבוהה תוך שמירה על שלמות הלוח.
מערכת המסוע משתמשת בשרשראות מצופות טפלון עם הנעה של מנוע צעד. מהירות מתכווננת נעה בין 0.5 ל-3.5 מ' לדקה, והמערכת מבטיחה מיקום מדויק של הלוח. חיישני סיבים אופטיים מזהים כניסה ויציאה של PCB, ומונעים חסימות והזנה לא נכונה. העיצוב תומך בלוחות עד גובה של ±100 מ'מ, רוחב 500 מ'מ ועד 5 ק'ג ללוח. אזורי קירור שומרים על טמפרטורות יציאה נמוכות, ומפחיתים מתח תרמי. שילוב זה מבטיח אמינות גבוהה וביצועי ריפוי עקביים על פני קו הייצור של PCB SMT.
| מפרטים:
| מפרט | ICT-U2 |
| תַחְבּוּרָה | שרשרת סיכה ארוכה של נירוסטה, אורך סיכה של 35b 5 מ'מ, מוסיפים כרטיסיות נירוסטה. |
| מערכת בקרה | PLC+מסך מגע |
| מהירות המסוע | 0.5~3.5 מ'/דקה |
| כמות אור UV | 1 סט |
| כוח אור UV | 6Kw/סט |
| מקור אור UV | להקת UVA |
| אורך אור UV | 630 מ'מ, אורך קשת 500 מ'מ |
| אורך הגל הראשי | 365 ננומטר |
| גובה PCBA מקסימלי | ±100 מ'מ |
| רוחב PCBA | 50 ~ 500 מ'מ, התאמה ידנית, עומד במשקל 5 ק'ג |
| שיטת קירור | קירור אוויר |
| אספקת חשמל | תלת פאזי, 380V 50Hz |
| מימד (l*w*h) | 1500*1100*1720 מ'מ |
| מִשׁקָל | כ-450 ק'ג |
* הנתונים מתקבלים תחת טמפרטורת הסביבה של 25℃ ולחות של 60%.
| לֹא. | פָּרִיט | אופציונלי |
| מערכת התאמת רוחב מסילה | התאמת רוחב אוטומטית של המנוע | |
| פונקציית אופציה | קו החזרה של הלוח |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו ציפוי PCBA
ה-ICT-U2 משתלב עם קו ציפוי ופיזור ה-SMT המלא של ICT. הציוד הנלווה כולל מכשירי סילון, מכונות ציפוי קונפורמיות, תנורי ריפוי UV, מסועי PCB, בדיקת AOI ומערכות ניקוי לוחות. התנור מטפל באשפרה מבוקרת, בעוד שמכונות ציפוי מגנות על משטחים רחבים יותר. AOI מאמת את האיכות, והסרת לוח מפריד בין PCB מוגמרים. ביחד, מכונות אלו יוצרות זרימת עבודה מתמשכת הממטבת את התפוקה, מפחיתה בזבוז חומר ומבטיחה ריפוי וייבוש PCB עקביים.
| שם המוצר | ייעוד בקו ציפוי PCBA |
|---|---|
מחיל ציפוי מגן מדויק על לוחות מעגלים להגנה אטומה בפני אבק, עמיד למים והגנה מפני פיצוץ. | |
מקשה ציפויים עם אור IR או UV, מבטיח הגנה עמידה וחזקה. | |
מעביר מעגלים בצורה חלקה דרך קו הציפוי לעיבוד יעיל. | |
מספק ומאחסן PCB עבור קו הייצור, מבטיח קלט ופלט חלקים. | |
| ציפוי קונפורמי AOI | בודק את איכות הציפוי ומזהה פגמים כדי להבטיח סטנדרטים גבוהים. |
| סרטון הצלחת לקוחות
באפריל 2026, ICT פרסה קו ייצור SMT מלא עבור יצרנית אלקטרוניקה לרכב פורטוגזית. מהנדסים ביצעו התקנה במקום, כיול קו והכשרת מפעילים מעשית. הם הדריכו את הצוות בתפעול התנור, טיפול במסוע ותחזוקה שוטפת. הלקוח שיבח את ההתקנה החלקה, ביצועי התנור האמינים וההדרכה המעשית הברורה. המפעילים הצליחו לנהל את הקו ביעילות, והבטיחו ריפוי עקבי בכל סוגי ה-PCB והציפויים לאורך הייצור.
| תמיכה בשירות והדרכה
ICT מספק תמיכה עבור כל פעולות מפעל SMT, לא רק תנורים בודדים. לפני המסירה, המהנדסים בודקים את סוג ה-PCB, החומר, תפוקת היעד, סביבת העבודה והרחבה עתידית. לאחר ההתקנה, התמיכה כוללת הפעלה, הדרכת מפעילים, הנחיית תחזוקה ואופטימיזציה של תהליכים. המהנדסים מבטיחים אינטגרציה חלקה של תנור ה-UV לריפוי עם ציוד ציפוי, ניפוק, בדיקה, טיפול וניקוי לוחות. מפעלים חדשים מקבלים הדרכה מהפריסה ועד לייצור הניסיון. המפעלים הקיימים נהנים מזרימת עבודה משופרת, תפעול קו מאוזן ומאיפור SMT PCB אמין בתפוקה גבוהה.
| מה הלקוחות שלנו אומרים
לקוחות מעריכים את ה-ICT עבור הדרכה מעשית ותגובה מהירה. המהנדסים מספקים הנחיות ברורות, מפחיתים שגיאות ומאיצים את מוכנות המפעיל. אריזה מגינה מבטיחה משלוח בטוח למרחקים ארוכים. שאלות טכניות המתעוררות במהלך ההתקנה או הייצור מטופלות באופן מיידי על ידי צוותי מכירות והנדסה מתואמים. לקוחות צוברים ביטחון בעת השקת קווים חדשים, שמירה על תפוקה גבוהה והשגת ריפוי עקבי ואיכותי עבור דבקים, דיו וציפויים.
| אישורים ותקנים
תנור ICT-U2 UV Curing הוא בעל אישור CE ועומד בתקני בטיחות בינלאומיים. בקרת האיכות כוללת בדיקת רכיבים, אימות הרכבה, בדיקת תפקוד, אישור אריזה, מעקב משלוחים, רישומי התקנה ושירות לאחר המכירה. נהלים מקיפים מבטיחים ביצועי ריפוי אמינים שניתנים לשחזור, ממזערים סיכון תפעולי ושומרים על תוצאות עקביות באיכות גבוהה בייצור PCB SMT.
| אודות חברת ICT ומפעל
ICT מספקת פתרונות מלאים עבור SMT, DIP, ציפוי, ניפוק, הרכבה, רובוטיקה ומפעלים חכמים. צוותי מו'פ, ייצור, הנדסה, מכירות ושירות פנימיים תומכים בלקוחות מתכנון ועד ייצור יציב. ICT שירת לקוחות גלובליים עם אספקת ציוד, התקנה, הדרכה ואופטימיזציה של תהליכים. מעבר לאספקת מכונות, ICT מסייעת בבניית מפעלים מ-0 ל-1 ומשדרגת קווים קיימים מ-1 ל-10, ומספקת מערכות ייצור SMT PCB ניתנות להרחבה, מדויקות ואמינות.
