T420
I.C.T
smt pcb metal coating machines
| כַּמוּת: | |
|---|---|

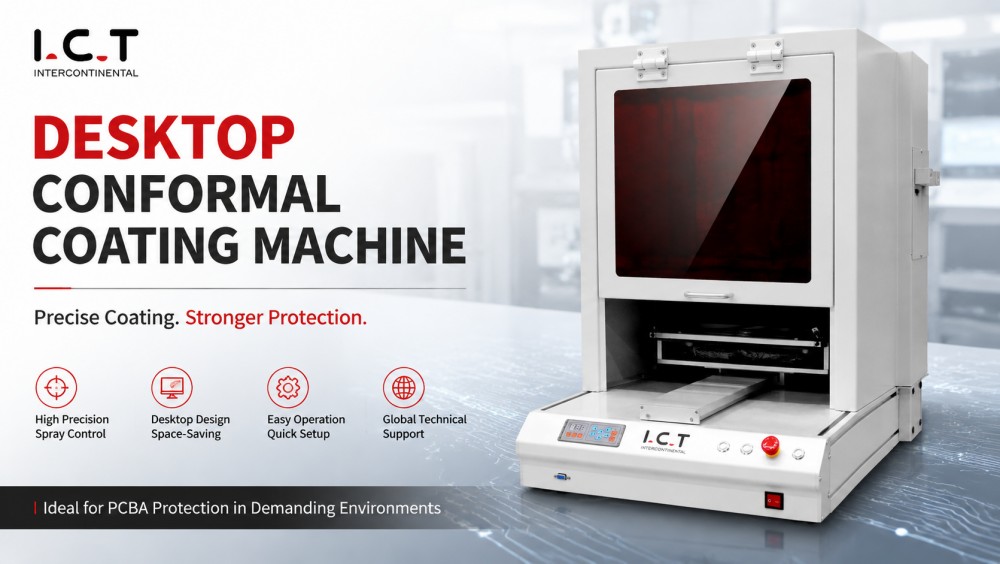

מכונת הציפוי הקונפורמלית לשולחן העבודה SMT PCBA מיועדת לציפוי של אצווה קטנה או אב טיפוס של PCB עם דיוק גבוה. תנועה תלת-צירית מאפשרת יישום סלקטיבי על PCB חד-צדדיים או דו-צדדיים. הוא מתאים לגדלי לוח 50×50 עד 400×400 מ'מ עם גבהים של עד 80 מ'מ. המערכת כוללת מיכלי ניקוי של 10L חומר ו-2L ושסתומי התזה מתכווננים. מפעילים יכולים לתכנת נקודות, קווים, עיגולים, קשתות ועיקולים. שינוי מהיר של מוצר וממשק אינטואיטיבי הופכים אותו לאידיאלי לייצור לא מקוון, קווי פיילוט קטנים וסביבות מעבדה, מה שמבטיח תוצאות ציפוי קונפורמיות שניתן לחזור עליהן ואחידות.

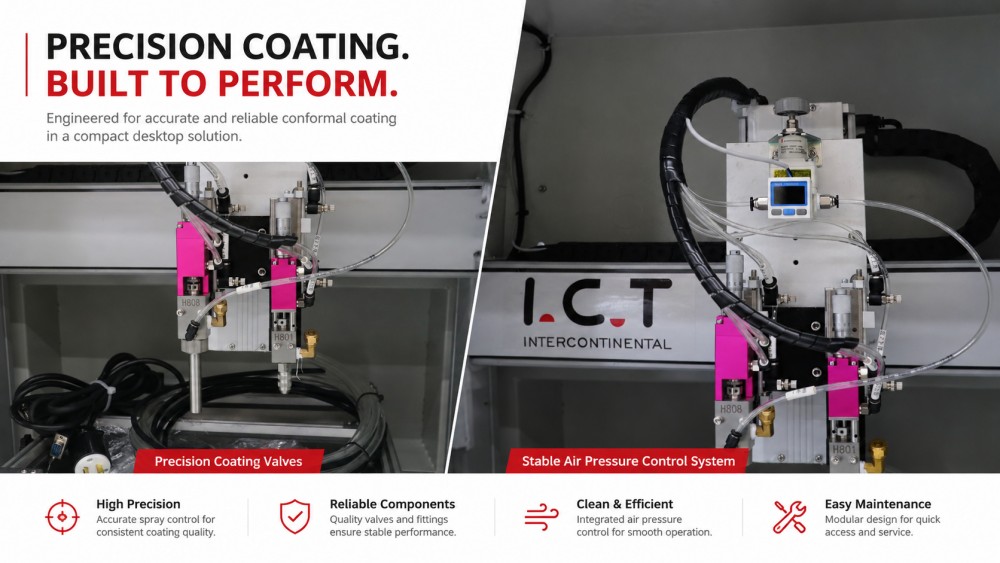

רובוט בעל שלושה צירים מחיל ציפויים עם יכולת חזרה גבוהה על פני PCB מורכבים. שסתומים מתכווננים מטפלים בצמיגות מרובות, כולל דבקי UV ואפוקסי. זיהוי גובה וזיהוי קצוות מבטיחים כיסוי אחיד תוך מניעת ריסוס יתר. תומך בלוחות חד ודו צדדיים. תכונה זו מבטיחה איכות ציפוי עקבית עבור אב טיפוס, מעבדה וייצור SMT PCBA באצווה קטנה.
מסועים ומתקני שולחן עבודה קומפקטיים מייצבים לוחות במהלך הציפוי. מנועי צעד מבטיחים תנועה מדויקת. מתקנים לשינוי מהיר ממזערים את זמן ההשבתה בעת החלפת לוח. פריסת שולחן העבודה אידיאלית עבור מעבדות הנדסה, ייצור פיילוט או ציפוי SMT PCB בקנה מידה קטן. המערכת מונעת חוסר יישור ומבטיחה כיסוי אחיד במגוון גדלים ועובי לוח תוך שמירה על יעילות גבוהה.
אספקת החומרים כוללת מיכל ראשי של 10 ליטר ומיכל ניקוי של 2 ליטר עם לחץ אוויר מוסדר 4.5-6 ק'ג/סמ'ר. תכנות תיבות לימוד מאפשר הגדרת נתיב והתאמת נפח הציפוי. מחזורי ניקוי עצמאיים מפחיתים זיהום. זרימת חומרים מבוקרת מבטיחה עובי ציפוי עקבי. תכנות גמיש מתאים לפריסות PCB מרובות, ומבטיח תוצאות ניתנות לשחזור בסביבות ייצור קטנות או לא מקוונות.
| פריט | I.CT-T420 |
|---|---|
| מספר שסתומים | שסתום אטום 1 יחידות, שסתום דיוק 1 יחידות |
| מספר ציר | 3 צירים (X, Y, Z) |
| גודל PCB | 50×50 ~ 400×400 מ'מ |
| עובי PCB | 0.4 ~ 6 מ'מ |
| עיוות PCB | <1% |
| מערכת דרייבר | מנוע צעדים |
| נפח חומר | דלי דבק 1×10L + דלי ניקוי 1×2L |
| מקסימום מְהִירוּת | 400 מ'מ לשנייה |
| מקסימום גובה רכיב | 80 מ'מ |
| רוחב ספריי צורת מאוורר | 5 ~ 8 מ'מ |
| קוטר הריסוס הקטן ביותר | 5 מ'מ |
| דיוק חוזר | ±0.1 מ'מ |
| החלפת מוצר | <8 דקות |
| בדוק אור | אור UV |
| לחץ אוויר | 4.5 ~ 6 ק'ג/סמ'ר |
| ספק כוח | AC220V±10%, 50/60Hz, 500W (אופציה: 110V) |
| שיטת בקרה | ידית שליטה |
| מימד (L×W×H) | 800×900×900 מ'מ |
| מִשׁקָל | כ. 50 ק'ג |
*ICT ממשיך לעבוד על איכות וביצועים, מפרטים והופעה עשויים להתעדכן ללא הודעה מיוחדת.
מכונת הציפוי השולחנית משתלבת עם קווי SMT/DIP מלאים של ICT, לרבות מערכות הלחמה סלקטיבית, הלחמה סלקטיבית, AOI ו-depaneling. Inline CCD vision מנטר את איכות הציפוי. יחד, מערכות אלו מייעלות את התפוקה, ממזערות עיבוד חוזר ושומרות על כיסוי ציפוי אחיד עבור מכלולי PCBA ו-LED. אידיאלי עבור מעבדות, קווי פיילוט וייצור SMT באצווה קטנה.
| שם המוצר | ייעוד בקו ציפוי PCBA |
|---|---|
מחיל ציפוי מגן מדויק על לוחות מעגלים להגנה אטומה בפני אבק, עמיד למים והגנה מפני פיצוץ. | |
מקשה ציפויים עם אור IR או UV, מבטיח הגנה עמידה וחזקה. | |
מעביר מעגלים בצורה חלקה דרך קו הציפוי לעיבוד יעיל. | |
מספק ומאחסן PCB עבור קו הייצור, מבטיח קלט ופלט חלקים. | |
| ציפוי קונפורמי AOI | בודק את איכות הציפוי ומזהה פגמים כדי להבטיח סטנדרטים גבוהים. |
בדצמבר 2025, ICT סיפקה שלושה קווי ייצור - SMT, DIP וציפוי - ליצרן אלקטרוניקה רכב סעודי. מהנדסים טיפלו בהתקנה, כיול והכשרת מפעילים. הלקוח ביקר בעבר ב-ICT ביוני 2025 כדי לבדוק ציוד ותהליכי ייצור. לאחר ההפעלה, המהנדסים קיבלו תעודות כבוד המכירות שירות מקצועי ואמינות של פתרון SMT, DIP וקווי ציפוי מלא עבור מפעל ODM חדש המסוגל למו'פ, עיצוב וייצור.
ICT מספק תמיכה מקצה לקצה בכל פעולות SMT, DIP וציפוי. הערכת קדם-מסירה כוללת סוגי PCB, חומרי ציפוי, קיבולת ופריסה. לאחר אספקה, המהנדסים מספקים התקנה, הפעלה, הדרכת מפעילים, תחזוקה ואופטימיזציה של תהליכים. מכונת ציפוי שולחן העבודה משולבת בתהליך העבודה המלא של ההרכבה, מה שמבטיח איכות ציפוי שניתן לחזור עליה. מתקנים חדשים מקבלים הדרכה מהפריסה ועד לייצור הניסיון, בעוד שהקווים הקיימים זוכים לזרימת עבודה מיטבית ופעולות יציבות.
לקוחות מעריכים את ICT עבור הנחיות ברורות, תמיכה מעשית ותגובות מהירות. מהנדסים מנחים את המפעילים להפחית שגיאות ולשפר את התפוקה. האריזה מבטיחה משלוח בטוח. שאלות טכניות במהלך ההתקנה והייצור מטופלות באופן מיידי. לקוחות סומכים על ICT בהשקת קווי SMT, DIP וציפוי חדשים תוך השגת תוצאות ציפוי PCBA אחידות שניתן לחזור עליהן בייצור לא מקוון או באצווה קטנה.
מכונת הציפוי הקונפורמית לשולחן העבודה מאושרת CE ו-ISO9001. ניהול האיכות כולל בדיקת רכיבים, אימות הרכבה, בדיקות פונקציונליות, סקירת אריזה, מעקב אחר משלוחים, התקנה ושירות לאחר המכירה. תקנים אלה מבטיחים ציפויים קונפורמיים ניתנים לשחזור ואיכותיים לייצור אצווה קטנה ואבי טיפוס PCBA, כולל ציפוי סלקטיבי של LED ומודול אלקטרוני.
ICT מספקת פתרונות סוהר עבור SMT, DIP, ציפוי, ניפוק, הרכבה, רובוטיקה ומפעלים חכמים. צוותי מו'פ, ייצור, הנדסה, מכירות ושירות פנימיים מנחים את הלקוחות מתכנון לייצור יציב. פרויקטים גלובליים מכסים אספקת ציוד, התקנה, הדרכה ואופטימיזציה של תהליכים. ICT בונה מתקנים חדשים מ-0 ל-1 ומשדרגת קווים קיימים מ-1 ל-10, ומספקת פתרונות ציפוי קונפורמיים PCBA ניתנים להרחבה, מדויקים ואמינים.
