ICT X-7900 |AXI Off-line Semiconductor X Ray מערכת בדיקה

שתף עם:

I.C.T X-7900 |AXI Off-line Semiconductor X Ray מערכת בדיקה

ניתן להשתמש בציוד לבדיקת מוליכים למחצה אלקטרוניים X-7900 כדי לזהות מוליכים למחצה של שבבים משולבים, כגון BGA, IGBT, ריתוך רכיבי Flip-chip ו-PCBA, בדיקות דיוק גבוהות בתעשיות LED, פוטו-וולטאיות ואחרות;בשימוש נרחב בתחומי ייצור תעשייתי, כגון חלקי רכב, בדיקות יציקה, בדיקות איכות של כלי לחץ וריתוך צינורות וניתוח חומרים חדשים;יכול לזהות פגמים בסוגים שונים של סוללות, כגון סוללות חשמל, צילינדרים, אריזות גמישות, קונכיות מרובעות ולמינציה וכו'.

דֶגֶם:
X-7900
מותג:
I.C.T
קוד:
Semiconductor X Ray Inspection System

מצב זמינות:

כַּמוּת:



לשאול להוסיף לסל

I.C.T X-7900 |AXI Off-line Semiconductor X Ray מערכת בדיקה

סקירה כללית

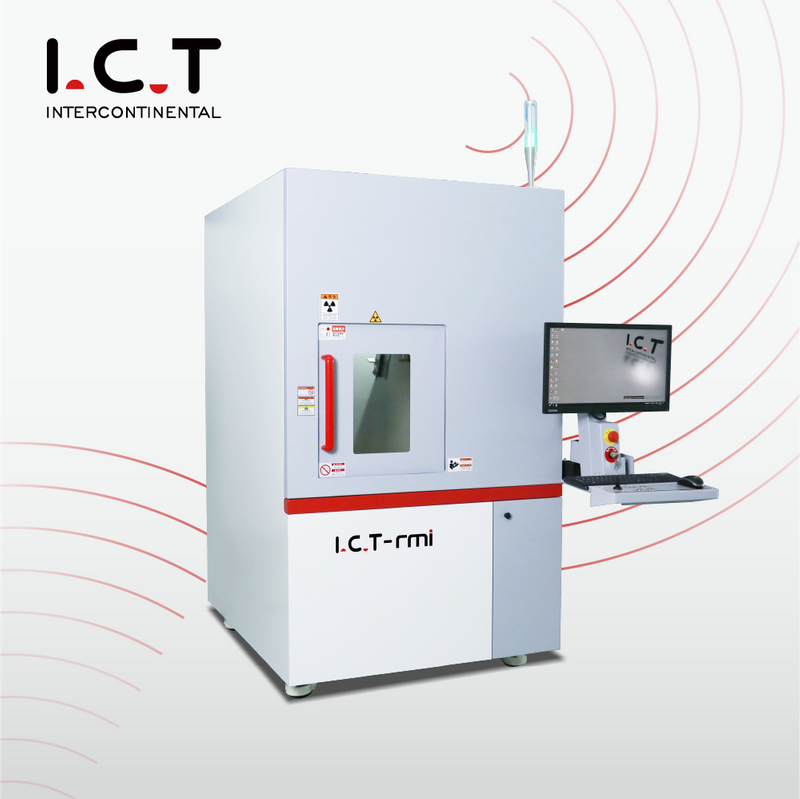

SMT Offline X-Ray X-8000

AXI X-7900

מערכת בדיקת רנטגן סמיקון

מאפיינים שֶׁל מערכת בדיקת רנטגן סמיקון：

1. הבמה יכולה לנוע לאורך כיווני X ו-Y, הגלאי וצינור האור יכולים לנוע לאורך כיוון Z, וניתן לחלק את המהירות לאט, בינוני ומהיר.

2. טווח הזיהוי האפקטיבי גדול יותר, ויעילות ההגדלה והזיהוי של המוצר משתפרים.

3. קל לזהות את הפגמים של נטיית הצד של המוצר, ולממש את הזיהוי ללא זווית מתה.

4. אמצו את מקור רנטגן ה- Hamamatsu היפני המוביל בעולם.

5. קל לזהות את הכיפוף והשבירה של חוטי זהב באריזה מוליכים למחצה.

6. תוכנית זיהוי ניתנת לעריכה למימוש זיהוי אוטומטי של CNC.

7. הוא מתאים לגילוי המוני, משפר את יעילות הגילוי ושופט אוטומטית את מוצרי NG.

8. חלון הניווט האוטומטי הגדול במיוחד, ניתן להזיז את הבמה למצב המחודד על ידי לחיצה על העכבר.

9. הפעולה נוחה מאוד, וניתן למצוא את הפגם של הפריט במהירות, מה שמשפר את יעילות הזיהוי.

10. בטיחות גבוהה, עם תעודת CE של האיחוד האירופי, מערכת ניהול איכות בינלאומית ISO, ותעודת AERB לצילום רנטגן.

בקרת ג'ויסטיק

בקרת תכנות

אופציונלי: גלאי שטוח דיגיטלי HD X-RAY

צינור XRAY

עקרון העבודה של

מערכת בדיקת רנטגן סמיקון

המחשב שולט בעוצמת שפופרת ה-XRAY הנפלטת מה-XRAY, חודר לאובייקט שנבדק, מגיע לגלאי, וכרטיס ה-Image Acquisition ממיר את האות ושולח אותו בחזרה למחשב.

יישום של מערכת בדיקת קרני X של Semicon:

SMT, BGA, CSP, Flip Chip, חבילת MINI LED, מכלול PCBA, אריזת מוליכים למחצה, סוללת ליתיום, רכיבים אלקטרוניים, חלקי רכב, פוטו-וולטאיים, יציקת אלומיניום, יציקת פלסטיק, קרמיקה, תעשיות מיוחדות אחרות.

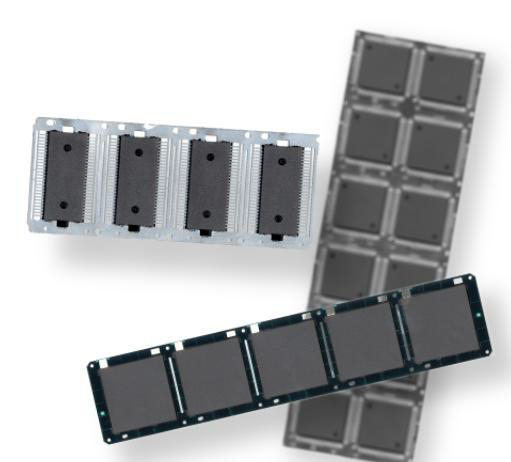

אריזת מוליכים למחצה

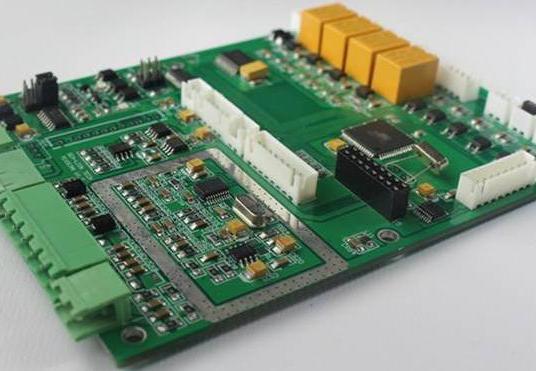

PCBA

רתמה אלקטרונית

חבילת MINI LED

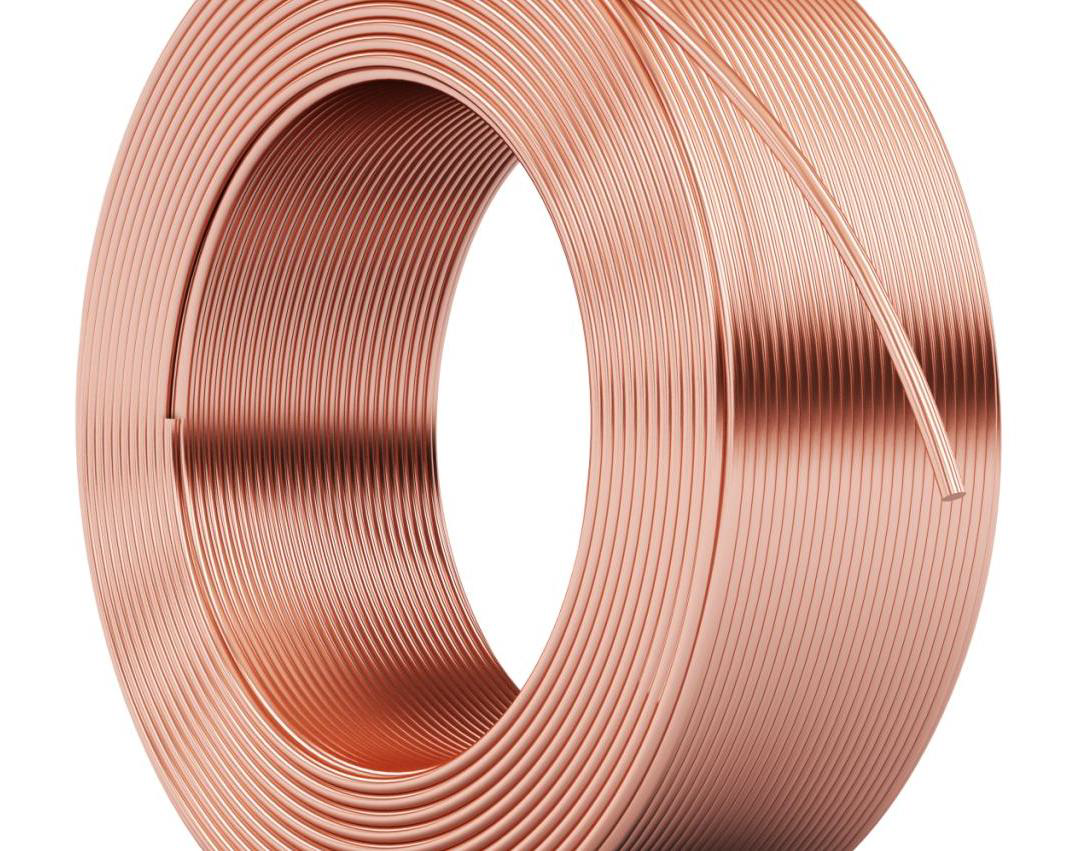

כֶּבֶל

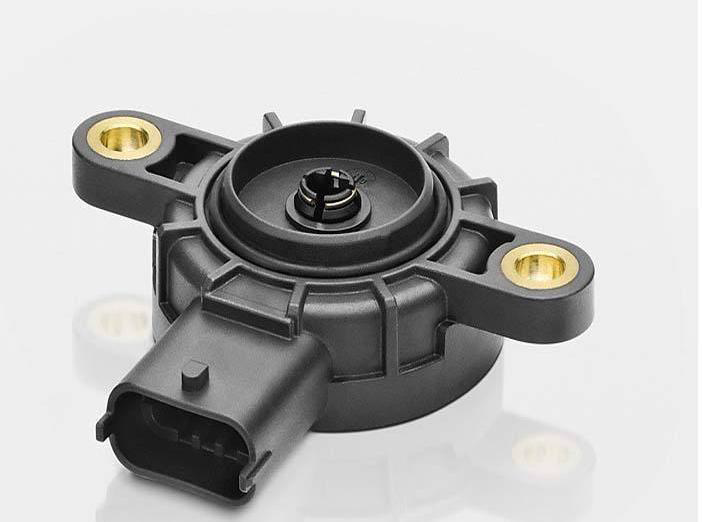

חיישן לרכב

סוללת ליתיום

סוללת כוח

מִפרָט של מערכת בדיקת קרני X של Semicon:

פריט	דֶגֶם	תקשוב X-7900
צינור רנטגן	סוּג	מקור רנטגן של מיקרופוקוס מטרה רפלקטיבית סגורה
	מתח	130kV
	זרם חשמלי	300uA
	גודל נקודת מוקד	3 מיקרומטר
	הספק כניסה מקסימלי	39W
	זווית קרן רנטגן (קונוס)	105 מעלות
	מרחק ממוקד לאובייקט	10 מ'מ
פאנל שטוח	אזור הדמיה	160 מ'מ*160 מ'מ
	גודל יחידה רגיש לאור	85 מיקרומטר
	פתרון הבעיה	1644*1648 פיקסלים
	זווית הטיה של גלאי	0-60 מעלות
	קצב מסגרת תמונה (1×1)	30 פריימים לשנייה
פּלַטפוֹרמָה	מקסימוםגודל טעינה	540 מ'מ * 540 מ'מ
	מקסימוםאזור בדיקה	510 מ'מ * 510 מ'מ
	מקסימוםמשקל טעינה	10 ק'ג
	סיבוב פלטפורמה	סיבוב פלטפורמה ב-360 מעלות (אופציונלי)
מְכוֹנָה	יריעת עופרת פנימית	צלחת עופרת בעובי 5 מ'מ (קרינת בידוד)
	מֵמַד	1110 מ'מ (L)1350 מ'מ (W)2000 מ'מ (H)
	מִשׁקָל	1050 ק'ג
	מַחשֵׁב	מסך LCD רחב 24 אינץ'/מעבד I5/4G זיכרון/דיסק קשיח 250G
	כּוֹחַ	AC110/220V, 10A, 1300W
