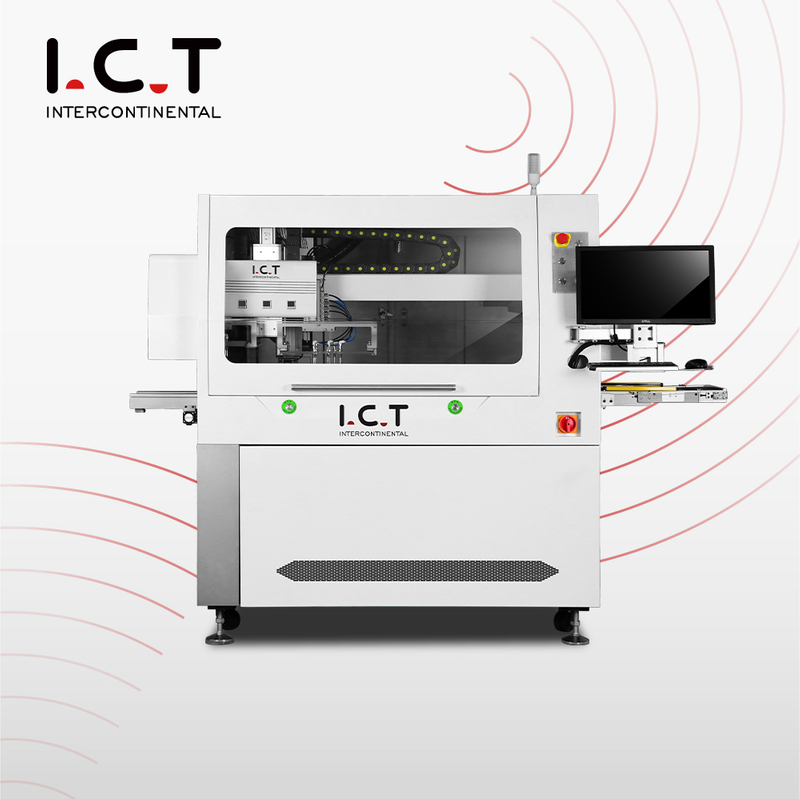

I.C.T-IR350 |מכונת נתב SMT PCBA מוטבעת

סקירה כללית

מכונת נתב SMT PCBA מוטבע:

מכונת נתב PCBA איכותית, נתב PCB מוטבע, מכונת חיתוך V PCB, מפריד PCB, סילוק LED, לחיתוך PCBA.

סדרת I.C.T IR היא נתב pcba בעל דיוק גבוה, המשמש בטלפונים חכמים, לבוש חכם, בית חכם, מחשבי לוח, אלקטרוניקה לרכב, מכשירים רפואיים, תעופה וחלל, צבא ועוד תחומים.

---

מכונת מיקום PCBA IC אוטומטית

1.  הזנה אוטומטית: הזנה אוטומטית של המוצרים שיונחו בצלחת לאחר קבלת האות מהמכונה הקדמית.
2.  סריקת קוד אוטומטית: CCD מזהה את גודל המוצר ויש לו את פונקציית סריקת הקוד בו זמנית.
3.  מחבת אוטומטית: CCD מנחה את פיית היניקה כדי למצוץ אוטומטית מוצרים בסדר למחבת.
4.  הבחנה אוטומטית של קוד NG: מוצרי NG מוכנסים אוטומטית לצלחת NG, וקוד NG וצלחת המזלג מוכנסים לקופסה הפגומה.
5.  מגש ערימה אוטומטית: אספקת מגשים ריקים אוטומטית וערימה מגשים מוגמרים בסדר מגשים מלאים.

6. AGV ניזון אוטומטית במגשים ריקים ולוקח משם מגשים מלאים.

תהליך:

מכונת נתב SMT PCBA מוטבעת

1. מערכת CCD חדשה, מערכת ראייה חדשה יכולה להתאים לכל מיני סימני PCB. עם פונקציית תיקון קונטרה ויזואלית.

2. החיישן יכול לנטר את מצב חותך הכרסום בזמן אמת, ולמנוע ביעילות את פעולתו הרציפה של החותך.

3. שימוש בציר במהירות גבוהה, מתח החיתוך מופחת מאוד, הדיוק גבוה, האינרציה קטנה והתגובה מהירה.

4. אקדח אוויר יונים יסיר חשמל סטטי על משטח PCB וימנע ספיחה של אבק על PCB.

5. מבנה פלטפורמה כפולה, מבנה שחרור מהיר, התאמה גמישה וג'יג בלעדי, יעילות גבוהה יותר וגמישות ציוד משופרת;

6. אמץ בקר מיוחד CNC, יציבות גבוהה ואנטי הפרעות חזקות.

7. אספן אבק הוואקום המופרד מאמץ מנוע יעילות גבוהה עם יניקה גבוהה ורעש נמוך.

8. עיצוב מערכת הפעלה אנושית, הפעלה פשוטה, גמישה.

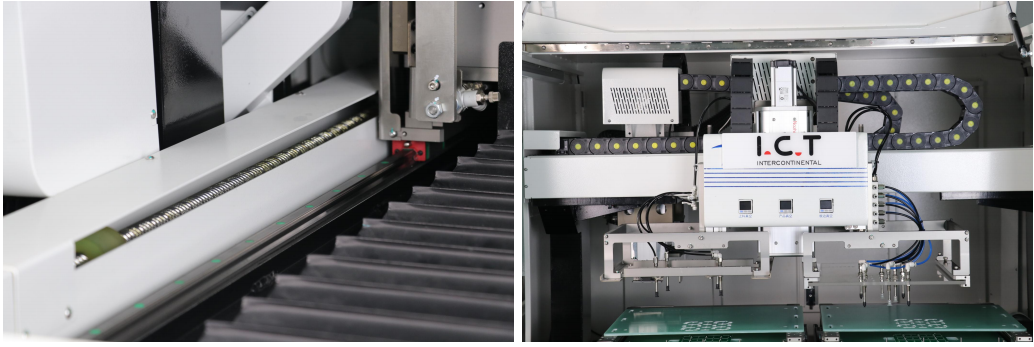

1. מנועי סרוו מיובאים של Panasonic, בשילוב עם מוטות ברגים בעלי דיוק גבוה, מבטיחים את הדיוק של מערכת התנועה;

2. מבנה מכני חזק ועבה יותר משפר מאוד את יציבות פעולת המכונה.

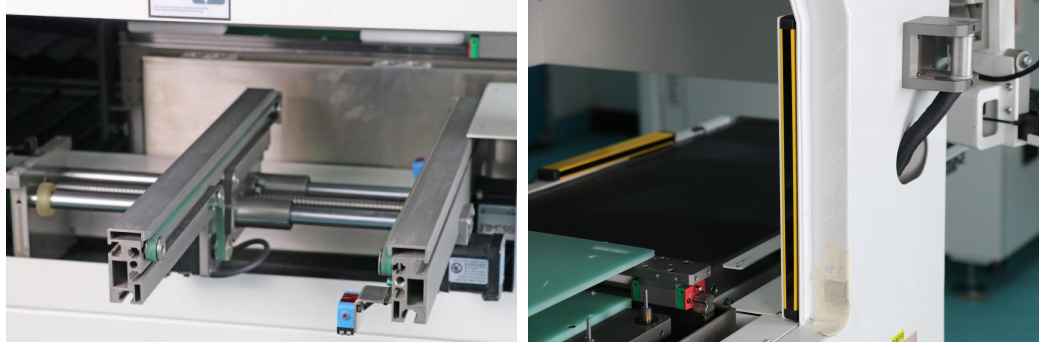

1. מסלול לוח נכנס, סוג חגורת לוח יוצא, חיישן וילון אור בעל דיוק גבוה חש את הלוח הקטן של PCBA לאחר חיתוך;

2. חיישן אבטחה בקרת גישה סטנדרטית, וילון אור בטיחותי אופציונלי, אבטחה גבוהה יותר;

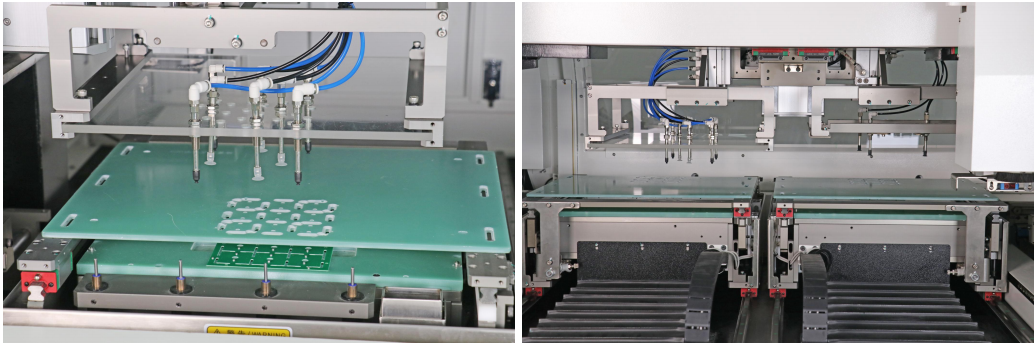

1. מערכת ראייה בחדות גבוהה, קואקסיאלית עם חותך הכרסום, כיול מצלמה קל;

2. פונקציית זיהוי שבירה רגילה של כלי, הנחיה אוטומטית של אזעקה אם חותך הכרסום שבור או שחוק;

3. פונקציית שינוי כלי אוטומטי סטנדרטית מבטיחה עבודה ללא הפרעה ויעילות גבוהה יותר;

4. ניתן לייצר את הפלטפורמות הכפולות באופן עצמאי מבלי להפריע אחת לשנייה, וכתוצאה מכך יעילות ייצור גבוהה יותר.
