| מכונת נתב SMT PCBA מוטבעת לניקוי פאנל מדויק
מכונת הנתב של ICT IR350 Inline SMT PCBA מספקת חיתוך דיוק גבוה עבור לוחות PCBA מורכבים. עוצב עבור תעשיות תובעניות כגון אלקטרוניקה לרכב, סמארטפונים, מכשירים רפואיים ותעופה וחלל, נתב PCB מתקדם זה מבטיח הפרדה נקייה וללא מתח של לוחות. עיצוב הפלטפורמה הכפולה החזק ומערכת הבקרה החכמה שלו מאפשרים ייצור רציף תוך שמירה על סובלנות הדוקה. עם מהירויות חיתוך של עד 100 מ'מ לשנייה ודיוק חוזר של ±0.01 מ'מ, המכונה מסייעת ליצרנים לשפר את התפוקה, להפחית פגמים ולעמוד בדרישות איכות קפדניות. בין אם מטפלים בלוחות דקים של 0.5 מ'מ או לוחות עבים יותר עד 4.0 מ'מ, מכונת נתב SMT PCBA זו מספקת ביצועים עקביים ואמינים שדורשים קווי ייצור אלקטרוניקה מודרניים.
| תכונה

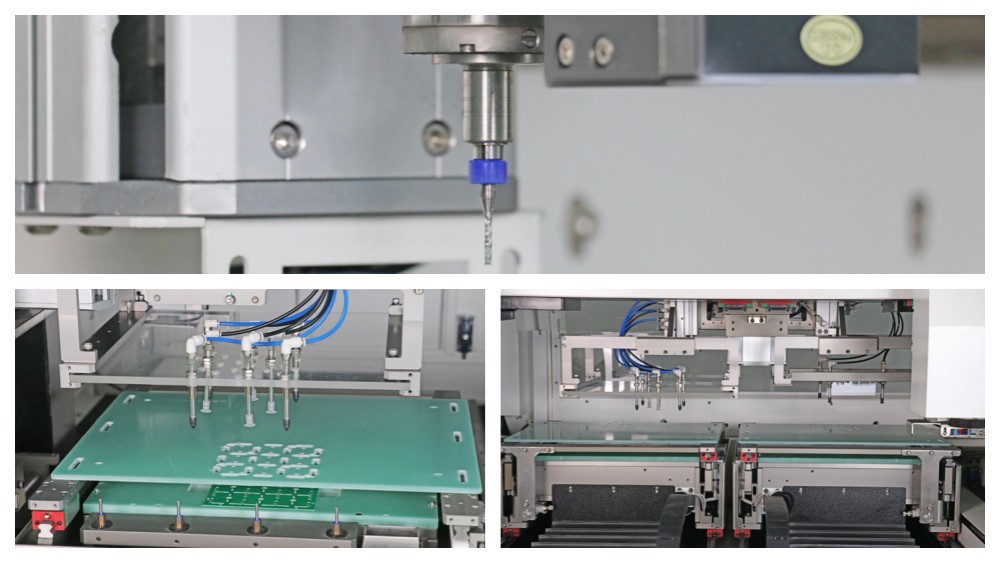

מערכת ראייה ויישור מתקדמת
מערכת הראייה בחדות גבוהה פועלת בקואקסיאלית עם חותך הכרסום לכיול קל של המצלמה ומיקום מדויק. הוא מזהה כל מיני סימני PCB ומספק תיקון קונטרה חזותי. טכנולוגיה חכמה זו מבטיחה נתיבי ניתוב מדויקים בכל פעם, אפילו עם עיצובי לוח מורכבים. בשילוב עם ייבוא CAD ואופטימיזציה מהירה של נתיב, המערכת תומכת בתכנות לא מקוון ובסריקת לוח שלם. יכולות אלו הופכות את נתב ה-PCBA הגמיש ביותר לצרכי ייצור שונים תוך שמירה על איכות חיתוך מעולה.

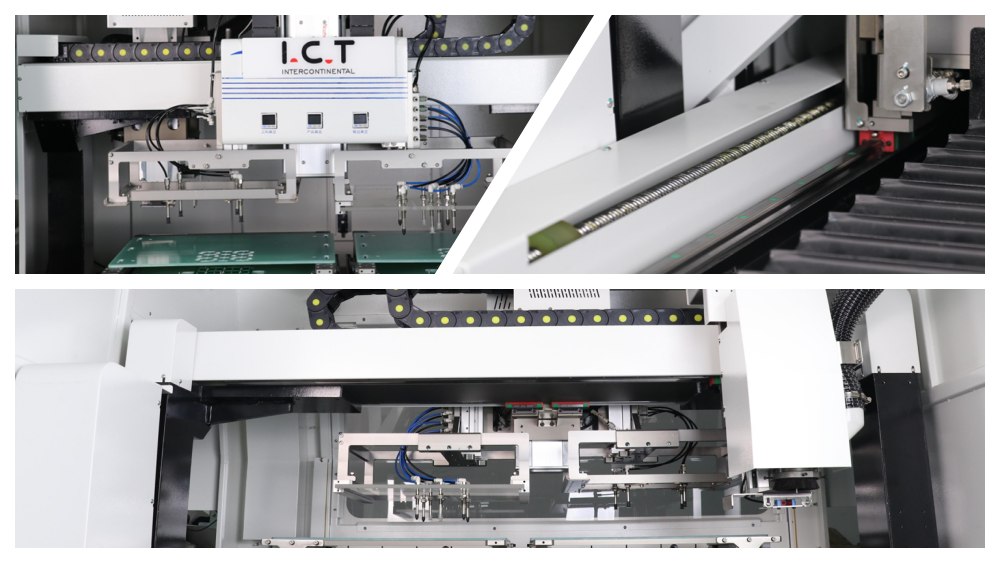

מערכת תנועה יציבה עם רכיבי פרימיום
מנועי סרוו מיובאים של Panasonic בשילוב עם מוטות ברגים בעלי דיוק גבוה מספקים תנועה חלקה ומדויקת על פני צירי X, Y ו-Z. המבנה המכני החזק והעבה יותר משפר מאוד את יציבות המכונה הכוללת במהלך פעולה במהירות גבוהה. עיצוב חזק זה מפחית רעידות ומבטיח אמינות ארוכת טווח, מה שהופך את מכונת הנתב SMT PCBA Inline לאידיאלית לשימוש תעשייתי מתמשך ביישומי ניתוב PCBA בנפח גבוה.

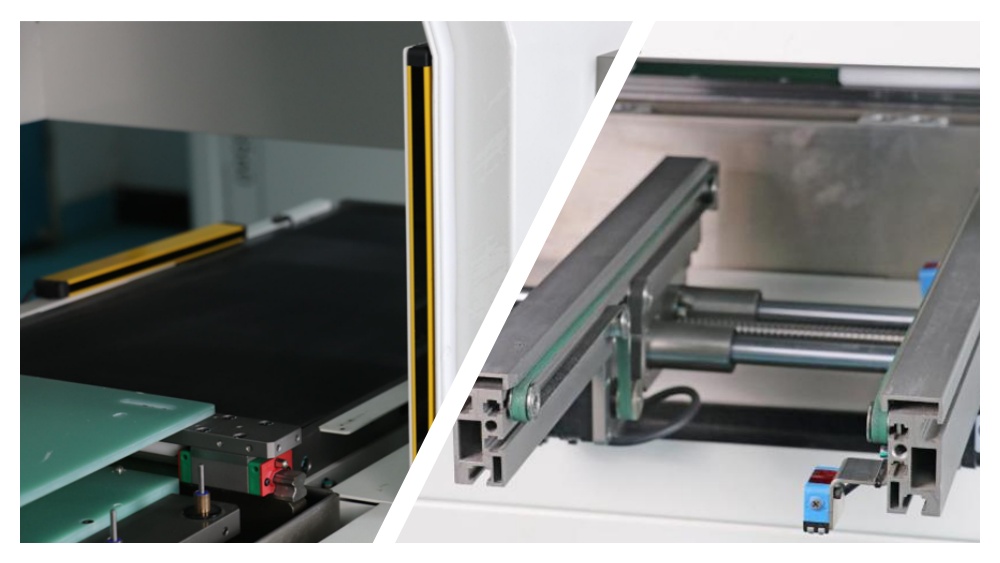

ניהול כלי חכם ותכונות בטיחות
זיהוי שבירה סטנדרטי של כלי מתריע אוטומטית למפעילים אם חותך הכרסום נשבר או נשחק. המכונה כוללת גם החלפת כלים אוטומטית, מה שממשיך את הייצור לפעול ללא הפרעות. ניטור חיישנים בזמן אמת מונע פעולה רציפה עם כלים פגומים. רכיבי בטיחות כמו חיישני בקרת גישה ווילונות אור אופציונליים מגנים עוד יותר על המפעילים. פונקציות חכמות אלו מגדילות את היעילות ומפחיתות טעויות יקרות.

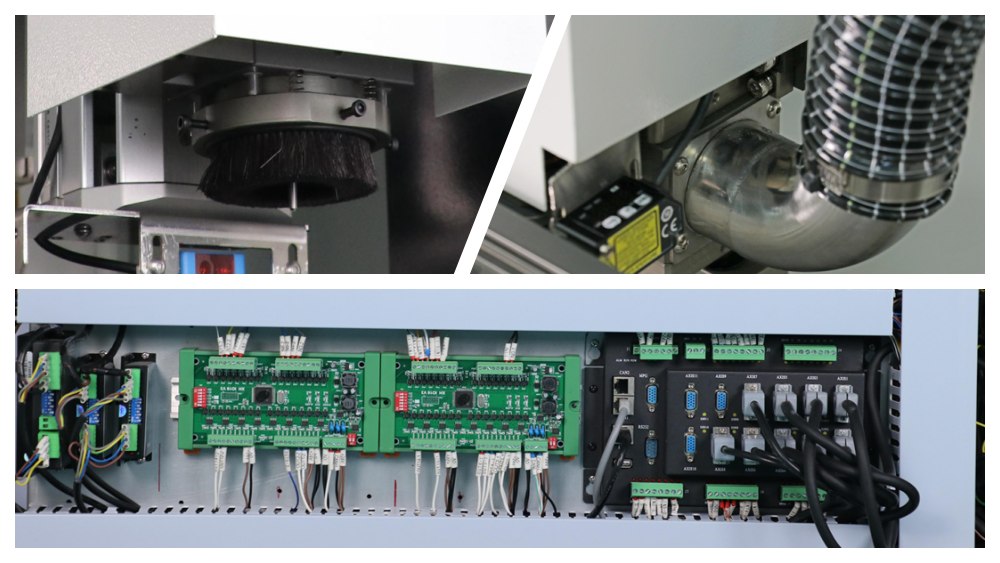

עיצוב יעיל של פלטפורמה כפולה והסרת אבק
מבנה הפלטפורמה הכפול מאפשר פעולה עצמאית משני הצדדים, מה שמגביר משמעותית את יעילות הייצור. מתקנים לשחרור מהיר והתאמה גמישה הופכים את ההחלפות למהיר וקל. קולט אבק מופרד חזק עם שאיבה גבוהה ורעש נמוך שומר על אזור העבודה נקי. אקדח אוויר יונים נוסף וביטול סטטי מערבולת טבעתית מסירים ביעילות חשמל סטטי ומונעים הידבקות אבק על PCBs.
מכונת מיקום PCBA IC אוטומטית
1. הזנה אוטומטית: הזנה אוטומטית של המוצרים שיונחו בצלחת לאחר קבלת האות מהמכונה הקדמית.
2. סריקת קוד אוטומטית: CCD מזהה את גודל המוצר ויש לו את פונקציית סריקת הקוד בו זמנית.
3. פאן אוטומטי: CCD מנחה את פיית היניקה כדי למצוץ אוטומטית מוצרים בסדר למחבת.
4. הבחנה אוטומטית של קוד NG: מוצרי NG מוכנסים אוטומטית לצלחת NG, וקוד NG וצלחת המזלג מוכנסים לקופסה הפגומה.
5. מגש ערימה אוטומטי: אספקת אוטומטית מגשים ריקים וערימה של מגשים גמורים בסדר מגשים מלאים.
6. AGV מזינה אוטומטית במגשים ריקים ומוציאה מגשים מלאים.
תַהֲלִיך:
| מִפרָט
| מפרט | פרמטר |
| דֶגֶם | ICT-IR350 |
| גודל PCB | 350 × 310 מ'מ |
| מספר פלטפורמה | פלטפורמות כפולות |
| עובי PCB | 0.5 ~ 4.0 מ'מ |
| מצב תמיכת PCB | מתקן רב תכליתי, מתקן מיוחד |
| X,Y מהירות חיתוך | 0 ~ 100 מ'מ/שנייה |
| חזור על דיוק | ± 0.01 מ'מ |
| Cut Precision | ± 0.05 מ'מ |
| שיטת נהיגה X,Y,Z | מנוע סרוו AC |
| X,Y,Z מצב בקרה | בקר CNC |
| גודל חותך כרסום | 0.8 ~ 3.0 מ'מ |
| מהירות ציר | מקסימום 80,000 סל'ד |
| תפעול ואחסון נתונים | מערכת PC תעשייתית |
| מתח (מכונה ראשית) | 220V, 50/60 הרץ |
| ספק כוח (מכונה ראשית) | 1.5 קילוואט |
| אספקת לחץ אוויר | 4.5 ק'ג/סמ'ר |
| מימד (L×W×H) | 1450 × 1330 × 1641 מ'מ |
| משקל (עם שואב אבק) | כ. 1000 ק'ג |
| שיטת איסוף אבק | ניקוי אבק |
| שואב אבק נפח אוויר | 28 ~ 35 מ'ק לדקה |
| מימד שואב אבק | 650 × 750 × 1500 מ'מ |
| מתח שואב האבק | 380V, 50/60 הרץ, 3 קילוואט |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים והופעה עשויים להתעדכן ללא הודעה מיוחדת.
