מסוע קישור SMT PCB אוטומטי באיכות גבוהה

ICT אוטומטי SMT Link Conveyor מחבר בין מכונות ומזיז לוחות ללא דיחוי.
א. שינוי רוחב בלחצן אחד מתאים קו מלא במהירות
ב. מסילות אלומיניום חזקות שומרות על מבנה מוצק
ג. חיישנים מזהים לוחות במהירות ובדייקנות
ד. הנעת רצועה או שרשרת מתאימה לצרכים שונים
ה. מסך מגע שולט בהכל בפשטות
ו. בטיחות CE מלאה מגינה על העובדים
ז. התקנה חינם באתר בכל מקום

מותג:
I.C.T

מצב זמינות:

כַּמוּת:



לשאול להוסיף לסל

תיאור המוצר

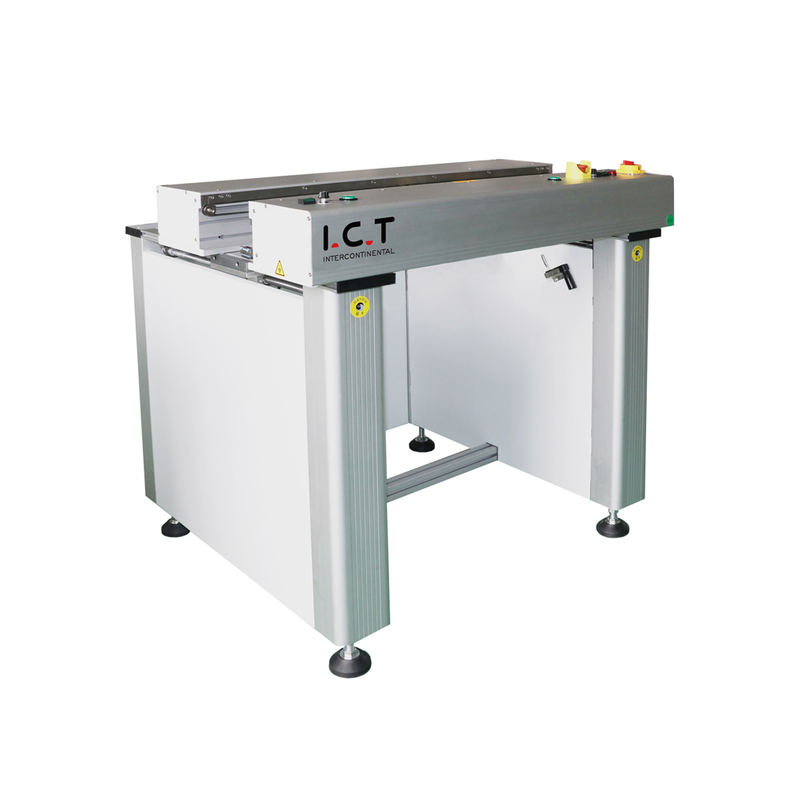

מסוע PCB ראשי

המסוע האוטומטי SMT Link מעביר PCB בין תחנות בייצור SMT. הוא משתמש במסילות משודרגות, בחיישנים טובים יותר ובקרות מודרניות. שינוי רוחב של כפתור אחד מגדיר כל יחידה בתוך שניות. בחר חגורה לריצה שקטה או שרשרת לקרשים כבדים. דגם סטנדרטי או CE. מסוע SMT PCB Link זה עובד כל היום, משתמש מעט בכוח, זקוק למעט תיקונים. מפעלים משתמשים בו כדי לשמור על יציבות לוחות וייצור גבוה. בקרת האיכות נשארת חזקה. העלויות יורדות.

| סוגי מסוע לבדיקת SMT PCB

סוג מסוע 1-4 PCB

ICT מייצרת יותר מעשרה סוגי מסועים. יחידות קישור בסיסיות מצטרפות ישירות למכונות. דגמי בדיקה מוסיפים אורות לבדיקות. שער וטלסקופי חוסכים מקום. מאגר מחזיק לוחות בעת הצורך. אפשרויות מותאמות אישית משנות אורך או מהירות. סוגי שרשרת מטפלים בלוחות כבדים חמים. קירור וסיבוב מתאימים לעבודות מיוחדות. ניתן לבנות כל מסוע קישור SMT אוטומטי כך שיתאים בדיוק לקו שלך.

| תכונה

מבנה חומרה מוצק

2-1 חומרה

מסילות אלומיניום עבות ובסיס פלדה מקשים על כיפוף המסגרת. ברגים מחזיקים חזק. אין ניעור במהירות גבוהה. חלקים עומדים בכללי ISO ו-CE. מסוע קישור SMT אוטומטי נשאר מדויק לאחר שימוש ארוך.

חלקי חשמל מהירים

2-2 אלקטרוני

חיישנים רואים לוחות במהירות. אורות המגדל מציגים מצב ברור. כפתורי עצירה עובדים בקלות. החוטים נשארים מסודרים. הארקה עוצרת נזק סטטי. חלקים טובים שומרים על הפעלה חלקה של המערכת.

מערכת בקרה קלה

2-3 חלק בקרה

מסך המגע מציג אפשרויות רגילות. PLC מטפל היטב בפקודות. שנה הגדרות במהירות. הוסף קישורים חכמים במידת הצורך. עדכונים בחינם שומרים על תוכנה חדשה. עזרה מרחוק מתקנת בעיות.

אפשרויות כונן חלקות

2-4 חגורה ושרשרת

חגורת ESD שטוחה מזיזה לוחות נקיים. השרשרת לוקחת יותר משקל לאחר התנור. שום החלקה לא מתרחשת. שניהם שומרים על זרימה יציבה על מסוע קישור SMT אוטומטי.

| מפרט מסוע SMT

מפרט	פרמטר
רוחב PCB	50-400 מ'מ (500 מ'מ אופציונלי)
גובה מסוע	900 ± 20 מ'מ
מהירות העברה	0.5-20 מ' לדקה מתכוונן
ספק כוח	AC 220 V 50/60 הרץ
צריכת חשמל	50–150 W
כיוון	משמאל לימין (מימין לשמאל אופציונלי)
חומר חגורה	חגורה או שרשרת שטוחה 3 מ'מ ESD
מצב שליטה	PLC + מסך מגע
כוונון רוחב בלחצן אחד	אופציונלי (סנכרון קו שלם)
תקן בטיחות CE	כיסוי מלא + הגנת חיישן

* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.

| רשימת ציוד קו SMT

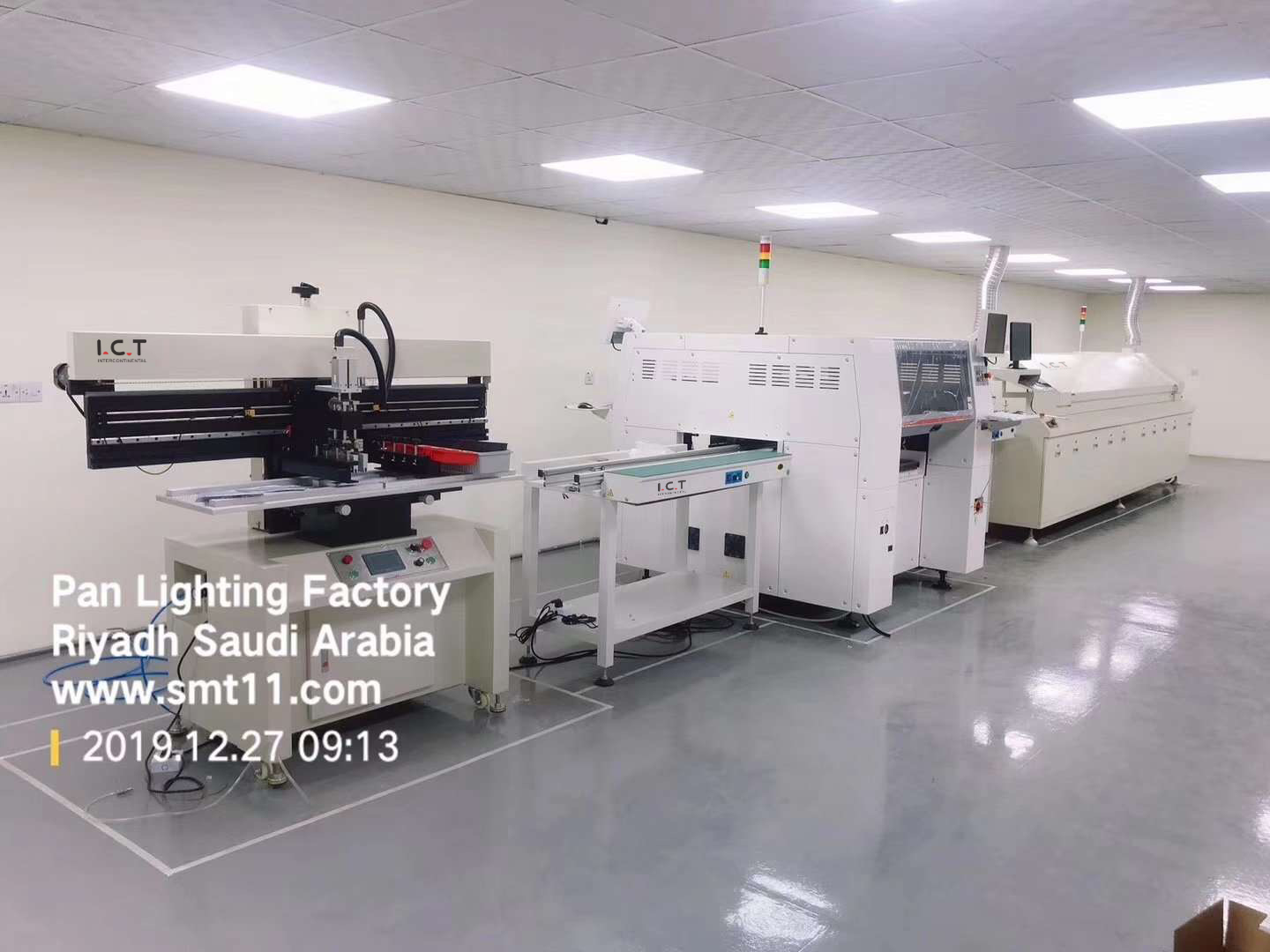

קו SMT

קו הייצור האיכותי שלנו PCBA כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.

1 קו SMT עם מכונת SMT 01

שם המוצר	ייעוד בקו SMT
קו SMT	טורקיה אוטומטי לחלוטין קו SMT High-End הניתן למעקב.
מסוע SMT	הובלה אוטומטית של PCB חשופים לקו.
מדפסת הדבק הלחמה	מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת.
מכונת בחירה ומקום	הרכבת רכיבים על גבי PCB במדויק.
התנור מחדש	ממיס הלחמה ליצירת מפרקים מוצקים.
מכונת AOI	בודק חיבורי הלחמה וליקויי מיקום.
מכונת SPI	בודק גובה ואיכות משחת הלחמה.
ציוד למעקב	מתעד ועוקב אחר נתוני ייצור.
מכונת ניקוי PCB	מנקה PCB/סטנסיל להסרת שטף, אבק ומזהמים לאחר הלחמה.
מכונת ניתוב PCB	חיתוך מדויק של קווי מתאר וחריצים של PCBA עם חיתוך במהירות גבוהה.
רובוט SMT Bentop	אוטומציה של הידוק הברגה והלחמה להרכבת SMT יעילה.

| מהנדסי ICT תומכים בקו מונה חכם באורוגוואי

שני מהנדסי תקשוב יצאו לאורוגוואי. הם הקימו קו מהיר חדש למוני חשמל חכמים. הפריטים כללו מעמיסים, מדפסות 471 ו-481, מתקן Lyra622, AOI, תנור זרימה חוזרת W2, מסועי SMT קישורים רבים, קווי רולר, שולחנות עבודה. שבעה ימים: התקנה, בדיקה, הרכבת מפעילים. הקו פועל עכשיו באופן יציב. אין עצירות. הלקוח אומר שהעבודה המהירה שלנו והעברת הלוח הטובה עזרו מאוד.

| הכשרה ותמיכה מקצועית

תקשוב עוזר מתוכנית ועד עבודה מלאה. הדרכה חינם באתר או באינטרנט. תוכנה חופשית משתנה תמיד. תמיכה מרחוק כל שעה. מהנדסים טסים תוך 48 שעות לכל מקום. חלקים נשלחים באותו יום משמונה מחסנים. מסוע קישור SMT אוטומטי ממשיך לעבוד.

מדפסת הדבקת הלחמה SMT 204

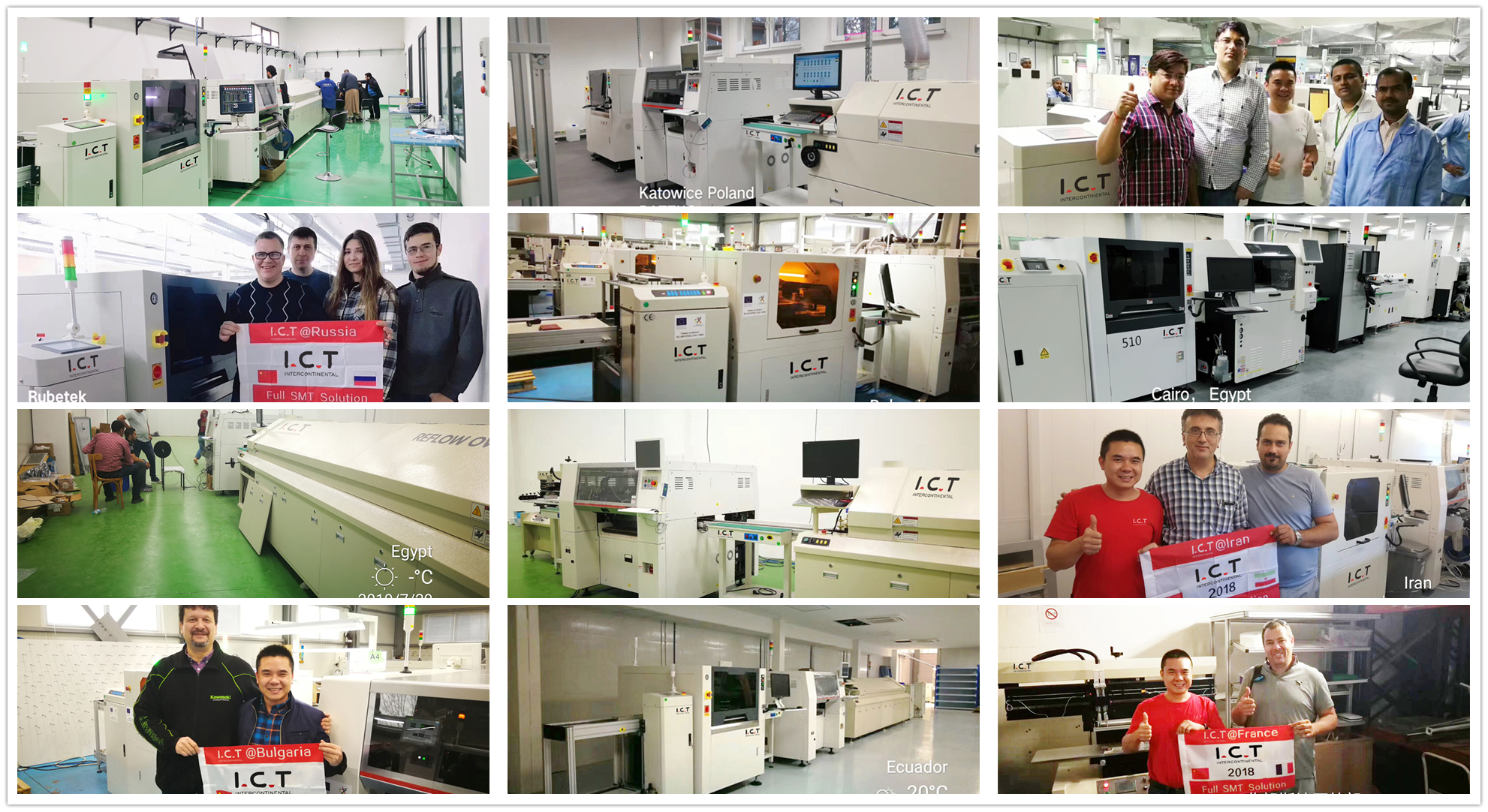

| שבחי לקוחות

'מסוע קישור SMT אוטומטי עובד היטב. שינוי הרוחב מהיר.'

'מכונות מוגנות בארגזים בנסיעה ארוכה.'

'מהנדסים לימדו ברור ונשארו עד שסיימו.'

'התמיכה מגיעה מהר, בכל עת.'

'ציוד טוב בסך הכל.'

לקוח-ביקורת-06

| ההסמכה שלנו

לכל מסוע קישור SMT אוטומטי יש סימני CE, RoHS, ISO9001 ופטנטים. בדיקה מלאה של 48 שעות בכל אחד לפני הספינה. האיכות נבדקת חזק..

ICT-Certificate-04

| אודותינו ומפעל

ICT החל בשנת 2012 בדונגגוואן, סין. כמעט 90 עובדים במפעל של 12,000 מ'ר. אנו מייצרים חלקי מפתח בפנים עם בדיקות קפדניות. למעלה מ-1,600 לקוחות ב-72 מדינות משתמשים במכונות שלנו. שמונה משרדים ברחבי העולם. הצמיחה נמשכת. ICT מספקת מסוע SMT PCB קישור מוצק ושירות אמיתי למפעלי אלקטרוניקה בכל מקום.
