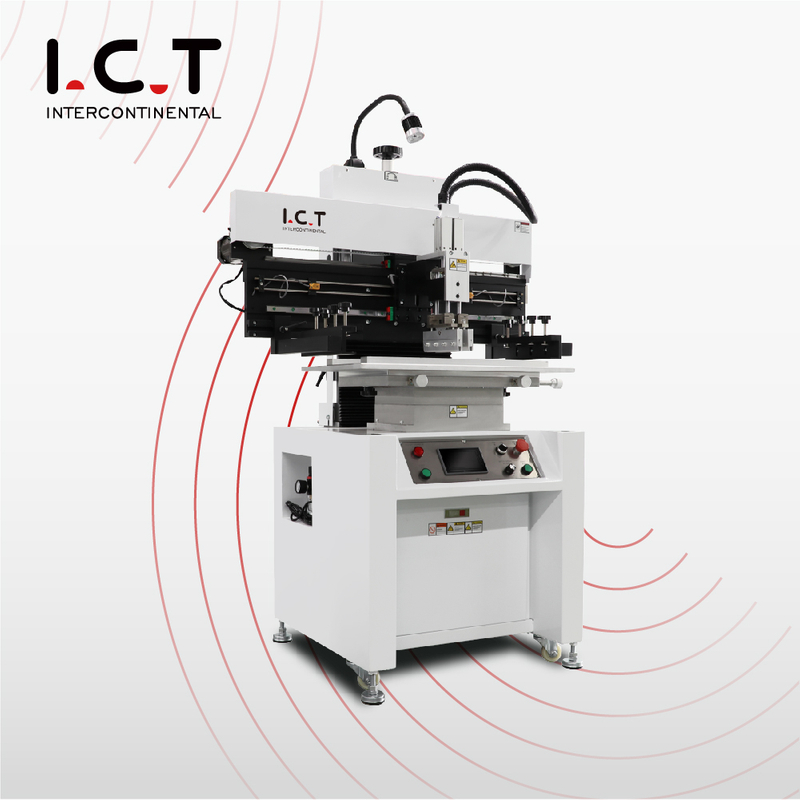

| מדפסת סטנסיל חצי אוטומטית אמינה לייצור SMT
מכונת המדפסת החצי אוטומטית SMT ממקמת את מדפסת השבלונות החצי אוטומטית בחזית קו SMT. דרכים מדריכות של טייוואן TBI ומהירות כונן מנוע צעד SANYO תואמים כדי לשמור על יציבות הדבק בקווי ייצור PCB. מגב מתלה ומד דיוק קובעים שכבות אחידות ללא גשרים לעולים. ספסל מודולרי עם התקן יישור מחזיק מעגלים בודדים או כפולים של 0.2-6 מ'מ ומעגן SMEMA למעבר ישיר למניחים. MMI באנגלית ידידותית מלמדת חצי אוטומטי לסנכרן קו UPH. מחזורים של 200W ו-8 שניות עוזרים למדפסת SMT חצי אוטומטית סטנסיל לתמוך בחיישן או בקווי ייצור LED SMT עם אנרגיה נמוכה.
| תכונה
הגדרת בלוק סיכה ותמיכה מאפשרת מיקום גמיש עבור PCB חד-צדדיים ודו-צדדיים שונים בקווי ייצור SMT. מנוע צעד מיובא ומסילת מדריך מדויקת של טייוואן מוסיפים משחת הלחמה ופעולת הניקוי מגבילים התאמה גמישה של החיישן כדי להפחית את נסיעות התחבורה. זה הופך את מדפסת השבלונות החצי-אוטומטית להמרה קלה ולתיקון מדויק בקווי הייצור של PCB כדי למנוע שינוי הדבקה שמשפיע על דיוק המיקום.
מבנה מגב חיבור ישיר עם שני צילינדרים ברמת דיוק גבוהה מבטיחים לחץ מדויק ויציב על מסילות המיקום הכפולות להדבקה אחידה לזרימה חוזרת. תפעול מסך מגע באנגלית ל-MMI יש הוראת ממשק ופונקציית ניווט לחצי אוטומט ידני ואוטומטי מלא. חלקי בקרת ליבה מאמצים מותגים מיובאים באיכות גבוהה כדי להבטיח יציבות ותפעול של המדפסת בקווי SMT. התקן הדפסה ויישור אוטומטי ללוח ומסגרת PCB שומרים על איכות גבוהה עם פחות עיבוד מחדש בקווי הייצור של PCB.
| מִפרָט
| דֶגֶם | P3 | P6 | P12 | P15 |
| דִיוּק | +/- 0.05 מ'מ | +/- 0.05 מ'מ | +/- 0.05 מ'מ | +/- 0.05 מ'מ |
| גודל PCB | 300 x 350 מ'מ | 600 x 350 מ'מ | 1200 x 350 מ'מ | 1500 x 350 מ'מ |
| גודל הפלטפורמה | 320 x 400 מ'מ | 700 x 400 מ'מ | 1350 x 400 מ'מ | 1650 x 400 מ'מ |
| גודל סטנסיל (מ'מ) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| עובי PCB | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ | 0.2 - 6 מ'מ |
| מיקום סטנסיל | יָדָנִי | יָדָנִי | יָדָנִי | יָדָנִי |
| זמן מחזור | < 10 שניות | < 10 שניות | < 12 שניות | < 12 שניות |
| צריכת חשמל | 200 W | 200 W | 220 W | 220 W |
| ספק כוח | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| לחץ אוויר | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ | 4.5-6 ק'ג/ס'מ |
| מהירות מגב | 0-200 מ'מ/שנייה | 0-1200 מ'מ/שנייה | 0-200 מ'מ/שנייה | 0-200 מ'מ/שנייה |
| מֵמַד | 850x750x1650 מ'מ | 1050x750x1650 מ'מ | 1660x750x1650 מ'מ | 2100x750x1650 מ'מ |
| מִשׁקָל | 280 ק'ג | 300 ק'ג | 356 ק'ג | 430 ק'ג |
| אורך מגב | 250 מ'מ | 250 מ'מ | 250 מ'מ | 250 מ'מ |
| גובה הפלטפורמה | 950 מ'מ | 950 מ'מ | 950 מ'מ | 950 מ'מ |
| אפשרות: ניתן להתאים גודל מיוחד | ||||
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
קו ייצור PCBA באיכות גבוהה כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
בודק את תקינות מפרק הלחמה פנימי ומזהה פגמים נסתרים. | |
| מכונת ניקוי SMT | משמש לניקוי PCB, סטנסילים, מתקנים, חרירים וכו'. |
| מכונת חיתוך PCB | חתוך את ה-PCBA למוצר הסופי |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר/ מתקן תוויות /מדפסת הזרקת דיו |
| תיאור מקרה להצלחת הלקוח - מפעל LED של ערב הסעודית
לקוח סעודי בחר בקו ה-SMT השלם מ-ICT הכולל את מדפסת השבלונות החצי אוטומטית, מתקן JUKI RS-1R ותנור L8 עבור מנורות LED. המהנדסים שלנו נסעו מעבר לים למפעל בריאד, חיברו את המדפסת למסועי SMEMA, כיילו את הדבק על לוחות 300 מ'מ והעבירו שבעה ימים של הכשרה מעשית על זרימת קו והתאמות. פס הייצור של PCB השיג תפוקה מלאה באופן מיידי עם מיקום האכלה מדויק של הדבק ואפס בעיות הלחמה מוקדמות. הלקוח שיבח את האינטגרציה בחו'ל, הארגזים החזקים וההדרכה הממוקדת שהפעילו את כל קו הייצור של SMT במהירות.
| גלובלית בהדרכה שירות ותמיכה
ICT מספקת תמיכה מלאה בקווי ייצור SMT: עיצובי SMEMA ללא תשלום, סימולציות של 48 שעות לפני ספינה, עגינה באתר, הפעלות מפעיל של 7-10 ימים, רכיבים לשנה, אבחון מתמשך מרחוק באמצעות אפליקציות או אופטימיזציות של וידאו וקווים תקופתיים. 20 המהנדסים שלנו מכסים 72 מדינות עם תגובות ראשוניות של 4 שעות וסיוע דחוף 24/7. כל מדפסת שבלונות חצי אוטומטית עוברת ניסויי קו ממושכים ואימות מלא במפעל ISO9001 שלנו בגודל 12,000 מ'ר. קונים מבטיחים קווי ייצור יעילים של PCB, החזר מהיר יותר ומערכות יחסים שמתקדמים יחד.
| ביקורות לקוחות
יותר מ-1600 קווי ייצור SMT ב-72 מדינות תלויים ב-ICT. הם מעריכים דיאגרמות מדויקות לפריסות קומפקטיות, תיקי יצוא יציבים להגעות ללא פגע, אימון יסודי שמשפר את מיומנות הקו, פתרונות מהירים שמפחיתים הפרעות והערכות קבועות שמשפרות את הביצועים ב-16%. מתקנים משתדרגים באופן קבוע, תוך שימת דגש על דחיות מינימליות, חיסכון בהוצאות וזרימות עבודה זורמות כבסיס לברית והישגים מתמשכים.
| הסמכות ותקנים
כל דגמי מדפסות השבלונות למחצה אוטומטיות הם בעלי פטנטים של CE, RoHS, ISO9001:2015 ופטנטים של המצאות. הדמיות מעבדה פנימיות ובדיקות 100% עומדות בדרישות האיחוד האירופי, ארה'ב והבינלאומיות עבור פסי ייצור PCB. אלה מאמתים חומרים אחראיים, חיבורים מאובטחים, פעולה עקבית ותוחלת חיים ממושכת - מספקים ביטחון מלא לקווי ייצור SMT מההפעלה.
| אודות חברת ICT והמפעל שלנו
ICT הושק ב-2012 ומנהל מתקן בשטח של 12,000 מ'ר בדונגגוואן עם 89 עובדים ו-20 מהנדסים. אנו מפתחים, מייצרים ובודקים את כל היחידות באמצעות תהליכי ISO9001. בסיוע ליותר מ-1600 לקוחות ב-72 אזורים, ההתרחבות שלנו נובעת מציוד אמין, תעריפים תחרותיים ותמיכה מתמשכת. שמונה מיקומים ברחבי העולם וקבוצות אזוריות מציעים עזרה מהירה ומתמחה.
