ICT-1500
I.C.T
| כַּמוּת: | |
|---|---|

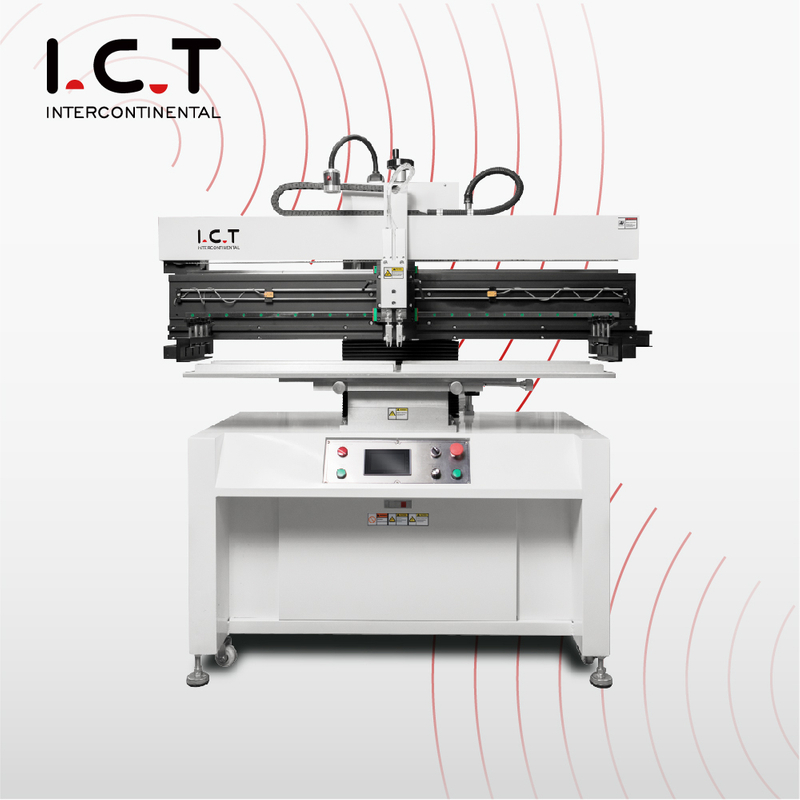

| סקירה כללית של מדפסות סטנסיל לד PCB
ICT LED PCB Stencil מדפסות מספקות ביצועים מעולים לייצור LED ואלקטרוניקה. עם דגמים כמו לוחות טיפול ב-ICT-9060 עד 900x600 מ'מ, הם מתאימים לצרכי לוח LED PCB ארוך. דיוק חוזר גבוה של ±0.01 מ'מ מבטיח הדפסות איכותיות. המחזור של 7 שניות מגביר את התפוקה. תכונות אוטומטיות כוללות כיול PCB, בקרת לחץ מגב וניקוי שבלונות. מערכת ראייה עם אור קואקסיאלי מזהה סימנים על גבי PCB שונים. תחבורה משתמשת בחגורות ומהדקים לזרימה חלקה. אפשרויות כמו אספקת משחת הלחמה אוטומטית ו-SPI בלולאה סגורה משפרות את היעילות. מדפסת LED SMT אוטומטית מלאה משלבת את Industry 4.0 לייצור חכם.
| תכונה
השג דיוק חוזר של ±0.01 מ'מ ודיוק הדפסה של 0.025 מ'מ עם מדפסות LED PCB סטנסיל. ראש הדפסה תלוי משתמש במנועי צעד ללחץ מגב יציב. משוב אוטומטי מאזן לחץ בזמן אמת. זה יוצר צורות מושלמות של משחת הלחמה. מתאים ללוחות עדינים וארוכים בתאורת לד. מפחית פגמים ועבודות חוזרות.
מערכת חגורה ייחודית מונעת תקיעה של PCB. המנוע שולט במהירות של עד 1500 מ'מ לשנייה. מהדקים בצד ואקום מחזיקים את הלוח בחוזקה. כיוון כניסה-יציאה חופשי. מבטיח מגע חלק עם סטנסיל. אידיאלי עבור מדפסות סטנסיל PCB LED בלוח ארוך בקווים אוטומטיים.
מצבי יבש, רטוב או ואקום מנקים סטנסיל באופן אוטומטי. מערכת ריסוס משתמשת בתוכנה לשליטה באלכוהול ובנייר. CCD וחלקי ניקוי מופרדים מבטיחים ריסוס אחיד. מנוע פליטה חזק מסיר שאריות. שומר על סטנסיל נקי להדפסות עקביות במדפסת SMT LED אוטומטית. חוסך חומרים וזמן.
| מִפרָט
| דֶגֶם | ICT-4034 | ICT5134 | ICT-5151 |
| גודל מסגרת (מ'מ) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| גודל PCB (מ'מ) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| כיוון תחבורה | שמאל-ימין; ימין-שמאל; שמאל-שמאל; ימין-ימין | ||
| מערכת תמיכה | סיכה מגנטית/שולחן למעלה למטה מותאם/גוש תמיכה | ||
| מערכת הידוק | הידוק צד (זרבובית ואקום, לחץ Z נשלף אוטומציה הוא אופציה) | ||
| ראש מדפסת | שני ראשי הדפסה ממונעים עצמאיים | ||
| סוג מגב | נירוסטה (סטנדרטית), פלסטיק | ||
| מערכת ניקוי | יבש, רטוב, ואקום | ||
| בְּדִיקָה | בדיקת דו מימד (סטנדרטי) | ||
| ספק כוח | AC:220±10%,50/60HZ,3Kw | ||
| שיטת בקרה | שליטה במחשב | ||
| מימד (מ'מ) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| דֶגֶם | ICT-6534 | ICT-6561 | ICT-9060 |
| גודל מסגרת (מ'מ) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| גודל PCB (מ'מ) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| מימד (מ'מ) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להיות מעודכנים ללא הודעה מוקדמת.
| רשימת ציוד קו SMT
קו הייצור האיכותי שלנו PCBA כולל ציוד מתקדם להרכבת PCB יעילה ומדויקת. קו ה-SMT האוטומטי לחלוטין כולל מעמיס, מדפסת אוטומטית ליישום הלחמה מדויקת, מכונת בחירה ומקום למיקום מדויק של רכיבים, תנור זרימה חוזרת להלחמה אמינה ומערכת AOI לבדיקת פגמים יסודית. קו ייצור PCBA באיכות גבוהה זה מבטיח פעולה חלקה, אמינות גבוהה והרכבת SMT בעלות נמוכה, העומדת בדרישות התעשייה המגוונות.
| שם המוצר | ייעוד בקו SMT |
|---|---|
| מטען PCB | טוען אוטומטית PCB חשופים לקו. |
| מדפסת הדבק הלחמה | מדפיס משחת הלחמה על רפידות PCB בצורה מדויקת. |
| מכונת בחירה ומקום | הרכבת רכיבים על גבי PCB במדויק. |
| התנור מחדש | ממיס הלחמה ליצירת מפרקים מוצקים. |
| מכונת AOI | בודק חיבורי הלחמה וליקויי מיקום. |
| מכונת SPI | בודק גובה ואיכות משחת הלחמה. |
| ציוד למעקב | מתעד ועוקב אחר נתוני ייצור: מכונת סימון לייזר /מתקן תוויות/מדפסת הזרקת דיו |
| סרטון הצלחת לקוחות
בשנת 2025, מהנדסי תקשוב ביקרו במפעל ביתי של תאורת LED לצורך התקנה והדרכה. הלקוח היה זקוק לקו SMT אוטומטי מלא עם 13 מכונות, באורך כולל של 29 מטר. החלל היה רק 21 מ' על 5 מ'. תכננו פריסה בצורת U, המתאימה ל-16 מ' על 2.7 מ'. לאחר יומיים של התקנה וניפוי באגים, בתוספת 6 ימים של הדרכה ותמיכה, המסירה הצליחה. הקו פועל כעת ביעילות עם מדפסות LED PCB סטנסיל שלנו.
| תמיכה בשירות והדרכה
ICT מציעה התקנה מלאה, הדרכה במקום ותחזוקה שוטפת. מהנדסים מספקים הדרכה מעשית להגדרת מדפסות סטנסיל PCB LED. אבחון מרחוק באמצעות שילוב MES. מענה מהיר לבעיות. אופטימיזציה של תהליך מותאם אישית. מרכזי שירות גלובליים מבטיחים אספקת חלקים מהירה. ההדרכה מכסה תפעול, ניקוי ופתרון תקלות. עוזר ללקוחות לשלוט במדפסת LED SMT אוטומטית במהירות.
| ביקורות לקוחות
לקוחות משבחים את מהנדסי ICT על הכשרת מומחים ופתרון בעיות מהיר. הם אוהבים את מדפסות סטנסיל LED PCB אמינות עם זמן השבתה מינימלי. אריזה מאובטחת מגנה במהלך המשלוח. תגובות מהירות פותרות בעיות תוך שעות. איכות הדפסה גבוהה מגבירה את התפוקה. בסך הכל, ערך רב ותמיכה.
| הסמכות ותקנים
ICT מחזיק בתעודות CE, RoHS, ISO9001, ומספר פטנטים כמו מערכת ניקוי קשת והימנעות מהתנגשות. אלה מבטיחים מדפסות סטנסיל LED PCB בטוחות, ידידותיות לסביבה וחדשניות. בדיקות קפדניות מבטיחות אמינות.
| אודות חברת ICT והמפעל שלנו
ל-ICT יש מו'פ וייצור משלו במתקן בשטח של 12,000 מ'ר עם 89 עובדים, כולל 20 מהנדסים. צמיחה מהירה משרתת יותר מ-1600 לקוחות ב-72 מדינות. פיקוח קפדני ומערכות איכות שולטות בכל מדפסות סטנסיל PCB LED של Long Board. פתרונות SMT מלאים מתכנון ועד אופטימיזציה.
