ICT-SS550
I.C.T
| כַּמוּת: | |
|---|---|
| סקירה כללית של מכונת הלחמת גל סלקטיבית אוטומטית

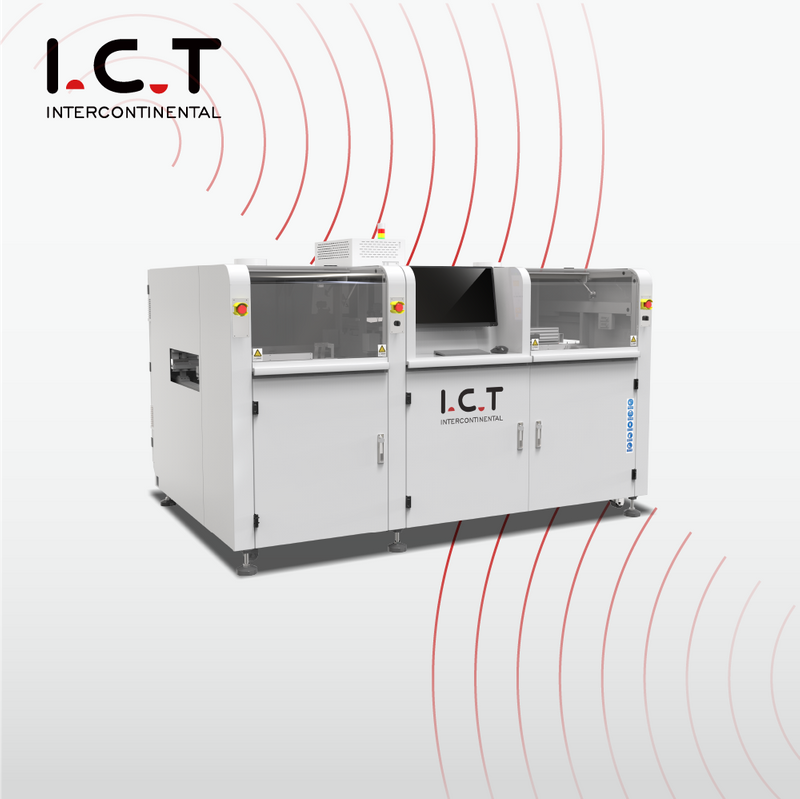

תוכננה ונבנה בסין, מכונת הלחמה גלים סלקטיבית ICT PCB היא מכונת הלחמת הגל המקוונת המובחרת האולטימטיבית לקווי PCBA במיקס גבוה ובנפח גבוה. הלוח יושב בשקט לגמרי בעוד פלטפורמת האלומיניום הקלת משקל - המונעת על ידי סרוו של Panasonic ומסילות ליניאריות מדויקות - מזיזה את ראשי השטף וההלחמה במהירות שקטה ודיוק תת-מילימטר. חימום חנקן מובנה מעניק הרטבה ללא רבב ולמעשה ללא טמבל. כל משתנה תהליך נשלט ונשמר בממשק Windows אינטואיטיבי לחזרה חסינת כדורים. בדיקות אוטומטיות של גובה גלים, ניטור CCD חי, שסתום סילון גרמני וסיר הלחמה טיטניום מבטיחים ביצועים יומיים, יום החוצה, ששומרים על התפוקה בשמיים ועבודה מחדש לא קיימת.
| רשימת ציוד קו DIP

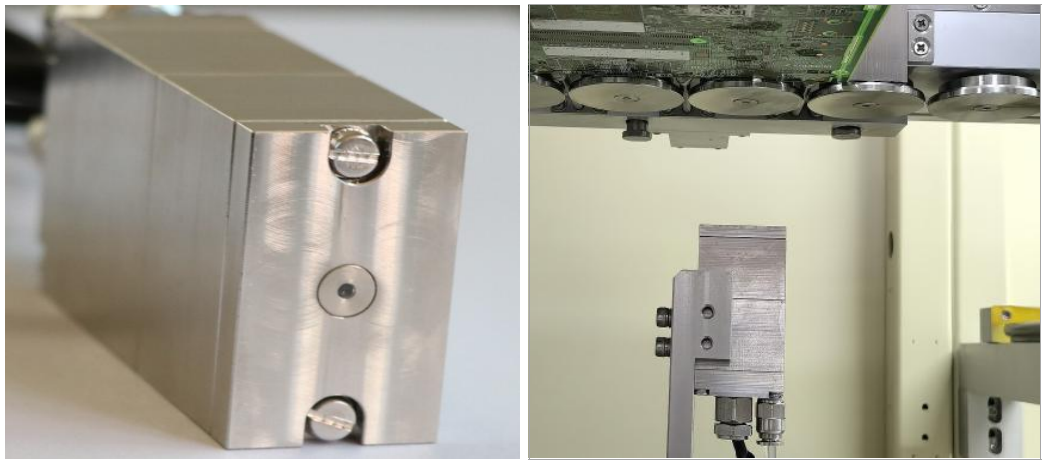

שסתום סילון גרמני בתדר גבוה יורה נקודות שטף זעירות ואחידות עם מוצקים מתחת ל-10%. מיכל בלחץ קבוע בתוספת מד זרימה מדויק שומרים על אספקה יציבה ללא קשר למפלס המיכל. הזרבובית נוסעת על פלטפורמת XY שניתן לחזור עליה עד 0.02 מ'מ. שאריות שנפלו נוחתות במגש קל לניקוי. כל הפנאומטיקה היא SMC יפנית מהשורה הראשונה, ומדדים יושבים ממש על פני השטח לבדיקות חזותיות מיידיות. משאבה אוטומטית מזינה שטף ללא הפרעה. מערכת זו קובעת כיסוי מושלם שניתן לחזור עליו בכל מחזור ב-PCB של מכונת גלי ההלחמה הסלקטיבית.
IR תחתון מתכוונן לחלוטין מגיע כסטנדרט; הוסף הסעה IR או אוויר חם עליון בכל עת. עיצוב מסגרת פתוחה ממקסם את העברת החום בעוד בידוד עבה נועל טמפרטורות יציבות. גופי חימום ומנועים מובחרים ממובילים עולמיים מספקים שנים של שירות אמין. הכל ב-Plug-and-Play - אין צורך בכלים לתחזוקה. לוחות יוצאים מופעלים באופן אחיד ומאושרים מבחינה תרמית, מהווים את הבמה לחיבורים ללא רבב במכונת הלחמת גל מקוונת המובחרת.
משאבה אלקטרומגנטית גרמנית מייצרת שיא גל עקבי במיוחד. חייג טמפרטורה, זרימת N2, גובה וכיול אוטומטי ישירות מהתוכנה. סיר טיטניום עם דוד חיצוני מברזל יצוק מתחמם מהר ולעולם לא דולף. חנקן מוטבע נותן חיבורים בהירים במראה וכמעט אפס סחטת. Live CCD מקליט 900 שעות של וידאו שניתן למעקב. צירי XYZ אטומים במהירות גבוהה, זיהוי גלי לייזר וניקוי פיות אוטומטי שומרים על PCB של מכונת גלי הלחמה סלקטיבית פועלת 24/7 ללא שיהוק.
מסילות צדודיות כבדות ומסוע גלילה בעל שלושה חלקים מזיזים לוחות בצורה חלקה ובעדינות. מלחציים צדדיים פלוס עליונים נועלים את ה-PCBA ללא דופי במהלך העיבוד. מסילות מעובות צוחקות בעומסים של 20 ק'ג. מודולי כונן מדויק ממקמים כל לוח בצורה מושלמת משטף דרך הלחמה. מערכת ההובלה כולה מתוכננת לייצור ללא הפסקה במכונת הלחמת גלים מובחרת באינטרנט.
PLC עם אישור CE וארכיטקטורת אוטובוסים מהירים עומדים בתקני Industry 4.0. חיווט Cat-6 והאלקטרוניקה הטובה מסוגה מספקים תגובת ברק ואמינות יציבה. תכנות מודרך, זיהוי חרירי אוטומטי, עריכות מבוססות תמונה, תצוגה חיה בלחיצה אחת ותמיכה מרובת שפות הופכים את הפעולה לפשוטה. עקיבות מלאה של פרמטרים שומרת על איכות נעולה בחוזקה על כל PCB של מכונת גלי הלחמה סלקטיבית.
מצב מודרך שלב אחר שלב, מזהה זרבובית אוטומטי, תיקון תמונה חכם, לוחות מחוונים בזמן אמת ומעבר CCD חי בלחצן אחד הופכים את הפעלת המכונה כמעט ללא מאמץ. תומך בסינית, אנגלית, יפנית, רוסית ועוד. MES מובנה, Wi-Fi, גישה מרחוק, התראות קוליות ואורות הניתנים להתאמה אישית שומרים על המפעילים מעודכנים לחלוטין במכונת הלחמת גל מקוונת נבחרה.
| מִפרָט
| מכונת הלחמת גל סלקטיבית מקוונת | ||||
| דֶגֶם | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| מודולרי מקוון | ספריי + חימום מראש והלחמה | ספריי + חימום + הלחמה | ספריי + חימום + הלחמה + הלחמה | ספריי + חימום + הלחמה + הלחמה + הלחמה |
| מערכת הלחמה | ||||
| כמות זרבובית | 1 | 1 | 2 | 3 |
| כמות סיר הלחמה | 1 סט | 1 סט | 2 סטים | 3 סטים |
| סיר כפול (אופציה) | N/a | אוֹפְּצִיָה | אוֹפְּצִיָה | אוֹפְּצִיָה |
| כוח סיר הלחמה | 2.35 קילוואט | 2.35 קילוואט | 4.70 קילוואט | 7.05 קילוואט |
| מערכת שטף | ||||
| מיכל אחסון שטף | 1L | 1L | 2L | 2L |
| תמיכה בשטף | אזעקת שטף, אוטומטית | |||
| זרבובית ריסוס | שסתום סילון של גרמניה (ריסוס ספוט וקו) 1 סט | |||
| גודל פיית ריסוס | 130um (אפשרות 180um, 210um) | |||
| מהירות ריסוס | 0~20 מ'מ/שנייה | |||
| מהירות תנועה של זרבובית ספריי | 0 ~ 400 מ'מ/שניות | |||
| מערכת חימום מראש | ||||
| מצב חימום מראש | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR |
| אזור חימום מראש | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| אזור חימום מוקדם | אוויר חם למעלה: 2, IR תחתון: 1 | |||
| כוח חימום מוקדם תחתון | מקסימום 12 קילוואט | |||
| כוח חימום מוקדם העליון | מקסימום 6 קילוואט | |||
| זמן חימום | כ-15 דקות (הגדרה 150℃) | |||
| מצב שליטה | PC+PLC | |||
| מערכת הובלה | ||||
| גודל PCB (עם מתקן) | 120*60~500*500 מ'מ | |||
| החלפת PCB | באינטרנט | |||
| פינוי עליון PCB | 120 מ'מ | |||
| גובה תחבורה | 900 ± 20 מ'מ | |||
| רוחב הובלה | 60~500 מ'מ | |||
| מידות: מ'מ | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| מִשׁקָל | כ: 800 ק'ג | כ: 1200 ק'ג | כ: 1300 ק'ג | כ: 1500 ק'ג |
| רשימת ציוד קו DIP
קו הייצור של DIP שלנו מציע כלים מתקדמים להרכבת PCB יעילה ומדויקת. קו DIP האוטומטי לחלוטין כולל קו הכנסת DIP למיקום מדויק של רכיבים, מעמיס גלים לכניסה חלקה של PCB, פורק גלים ליציאה בטוחה וקו רצועת הרכבה לבדיקות סופיות. קו ייצור PCB DIP איכותי זה מבטיח פעולה יציבה, הכנסת THT אמינה והרכבה חסכונית, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה מגביר את הפרודוקטיביות למשימות דרך חור.
| סרטון הצלחת לקוחות
בשנת 2025 הגיע למפעל שלנו לקוח וייטנאמי המספק מותג מצלמות מפורסם בעולם כדי לקבל את PCB החדש של מכונת גלי הלחמה סלקטיבית. המהנדסים שלנו הריצו הדגמות חיות על הלוחות האמיתיים שלהם, הכשירו את הצוות שלהם בתכנות, כיול וטיפול יומיומי, ונתנו להם לצפות במפרקים מושלמים שנוצרים בזמן אמת על צג ה-CCD. הביקור המעשית הותיר אותם בטוחים ב-100% לסטארט-אפ מהיר וחלק בבית, והוכיח ש-ICT מספק תמיכה גלובלית אמיתית.
| שירות והדרכה מקצועיים
מהתקנה והפעלה סופית ועד תחזוקה ושדרוגים לכל החיים, ה-ICT מטפל בכל מקום בעולם. עשרים מהנדסים מסורים מטפלים בפריסת קו, כוונון תהליכים והדרכה מעמיקה - באתר או מרחוק. רכזות של חלקי חילוף ביבשות מרובות ותגובה של 24 שעות ביממה שומרים על מכונת הלחמת הגל המקוונת המובחרת שלך להגיע לשיא זמן הפעילות שנה אחר שנה.
| שבחי לקוחות
לקוחות מתלהבים מהמהנדסים הסבלניים והמומחים שלנו שמתאמנים ביסודיות בקבלה ובהפעלה. הם אוהבים את האופן שבו מכונת גלי ההלחמה הסלקטיבית PCB מסמרה נקודות שטף, מחזיקה בגובה גל מושלם וחותכת פגמים עם הפקדים הפשוטים שלה. אריזה חסינת כדורים מגיעה ללא הרף בכל פעם, ותיקונים מרחוק באותו יום בתוספת תמיכה במהירות הבזק באתר הופכים את ה-ICT לשותף שהם אף פעם לא דואגים לגביו.
| אישורי תעשייה
כל PCB של מכונת גלי הלחמה סלקטיבית של ICT נושאת CE לבטיחות, RoHS לתאימות אקולוגית, ISO9001 למערכות איכות, ופטנטים מרובים על שסתומי סילון, משאבות וזיהוי לייזר. הסימנים המוכרים בעולם מוכיחים שאתה מקבל ציוד בטוח, ירוק וחדשני שנבנה בסטנדרטים הגבוהים ביותר.
| אודות חברת ICT ומפעל
מאז 2012 גדלנו במהירות עם מו'פ פנימי מלא ומפעל חדיש בשטח של 12,000 מ'ר. 89 חברי צוות - כולל 20 מהנדסים - ושמונה סניפים משרתים למעלה מ-1,600 לקוחות ב-72 מדינות. בדיקה קפדנית ומערכות איכות מלאות מחזירות כל מכונה, בעוד שפתרונות מפתח אמיתיים - תכנון, ציוד, הדרכה, אופטימיזציה - עוזרים ליצרני האלקטרוניקה ברחבי העולם לשלוט עם מכונת הלחמת הגל המקוונת המובחרת.
