בחירת מכונת הבדיקה AOI המתאימה לייצור ה- PCB שלך תלויה בכמה דברים חשובים. עליך לבחור מכונה עם תכונות שמתאימות לצרכים שלך. זה עוזר לך לבדוק לוחות PCB במהירות ובכינות. חשבו על הדברים האלה כשאתם מסתכלים על מכונת פיקוח אופטית אוטומטית :
· נפח ייצור ומערבב
· דיוק בדיקה ומהירות
· שילוב תוכנה וטיפול בנתונים
· תקציב ועלות כוללת
· תמיכה והדרכה של ספקים
· מדרגיות ותכונות מתקדמות
אם אתה שם לב לנקודות הללו, אתה יכול לבחור מכונת פיקוח AOI שעובדת היטב עבור תהליך ה- PCB שלך ומעניקה תוצאות טובות.
בחר מכונת פיקוח AOI שתואמת את כמות הייצור שלך, גודל ה- PCB וכמה קשה הלוחות. זה עוזר לך לקבל בדיקות מהירות ונכונות.
בחר מערכות AOI תלת -ממדיות ללוחות קשים. הם מוצאים יותר בעיות ועוזרים לך לעבור יותר לוחות בפעם הראשונה מאשר מערכות 2D.
חשוב על כל העלויות כמו הגדרה, תיקון, הוראה ותוכנה. אל תסתכל רק על מחיר המכונה. זה עוזר לך להשיג את התמורה ביותר לכסף שלך.
נסה מכונות AOI עם הלוחות שלך. בדוק אם הספק עוזר לך. זה מוודא שהמערכת עובדת טוב במפעל שלך והצוות שלך יכול להשתמש בה.
· למדו את העובדים שלכם לעיתים קרובות. שמור על מערכת AOI נקייה ומעודכנת. זה עוזר לך למצוא בעיות נוספות ולשמור על איכות הייצור שלך יציב.
בדיקה אופטית אוטומטית, הנקראת AOI, עוזרת לך לבדוק את הבעיות של ה- PCB שלך תוך כדי ביצוע. AOI משתמש במצלמות ובאורות מיוחדים כדי להסתכל על לוח המעגלים המודפס . זה יכול לאתר בעיות רבות, כמו חסרים חלקים, חתיכות שגויות, הלחמה גרועה וטעויות מרווח. אתה יכול להשתמש ב- AOI בזמנים שונים בקו הייצור. לדוגמה, אתה יכול להשתמש בו לאחר הדבק הלחמה, לפני או אחרי מחדש, ואחרי הלחמת גל. AOI עובד כמו שער איכותי. זה מונע לוחות רעים ללכת לשלב הבא. זה מאפשר לך לתקן בעיות מוקדם ושומר על עבודתך נכונה.
הנה כמה דברים שמערכת AOI אוטומטית יכולה לעשות בשבילך:
· מצא בעיות כמו לא מספיק הלחמה, חלקים לא נכונים, חתיכות חסרות וגשרים הלחמים.
בדוק את ה- PCB שלך בשלבים רבים כדי למצוא בעיות מוקדם.
· השתמש באורות מיוחדים ותוכנת רשת כדי למצוא בעיות נוספות ולאסוף נתונים.
וודא שרק לוחות טובים יתקדם קדימה, כך שהמוצרים שלך טובים יותר.
אתה זקוק ל- AOI בייצור ה- PCB שלך מכיוון שהוא הופך את הבדיקה לבעיות להרבה יותר טובה. אנשים יכולים לפספס טעויות כאשר הם בודקים ביד מכיוון שהם מתעייפים או טועים. AOI אוטומטי משתמש במצלמות חזקות וב- AI כדי למצוא בעיות במהירות ובכינות. המשמעות היא שאתה מוצא יותר בעיות ומקבל את אותן תוצאות בכל פעם.
מערכות AOI יכולות למצוא מעל 99% מהבעיות, אך בדרך כלל אנשים מוצאים רק 60% עד 90% . AOI גם עובד הרבה יותר מהר ולעולם לא מתעייף.
אַספֶּקט | בדיקה ידנית | בדיקה אופטית אוטומטית (AOI) |
שיעור גילוי פגמים | 60% עד 90% | מעל 99% |
מְהִירוּת | לְהַאֵט | מהר מאוד |
עֲקֵבִיוּת | משתנים עם עייפות | תמיד עקבי |
עוצמת עבודה | גָבוֹהַ | נָמוּך |
כשאתה משתמש ב- AOI אוטומטי, אתה יכול להוריד את שיעור הבעיות שלך ב- 30% עד 45% . לדוגמה, אם שיעור הבעיות שלך היה 5%, הוא יכול לרדת פחות מ- 1%. המשמעות היא פחות החזרות ותלונות, והלקוחות שלך מקבלים מוצרים טובים יותר. AOI אוטומטי מעניק לך בדיקות איכות חזקות ועוזר לשמור על יציבות ייצור ה- PCB שלך.
ראשית, חשבו על צורך ההפקה שלכם . אם אתה מכין הרבה מכלולי לוח מעגלים מודפסים מהר מאוד, אתה זקוק למכונת פיקוח חזקה של AOI. מערכות AOI מתקדמות כוללות מצלמות עם 20 מגה-פיקסל ומעלה. הם יכולים לבדוק מעל 80 סנטימטרים רבועים בכל שנייה. מכונות אלה הן הטובות ביותר עבור קבוצות גדולות ועיצובים קשיחים של PCB. אם אתה מבצע עבודות קטנות יותר, מערכות AOI ברמת הכניסה עשויות להספיק.
שכבת מערכת AOI | טווח מחירים | רזולוציית מצלמה | מהירות בדיקה (CM⊃2;/SEC) | סוג בדיקה | השתמש במקרה | יתרונות מפתח |
ברמת כניסה | 50,000 - 80,000 $ | 5-10 מגה-פיקסל | 30-50 | בעיקר 2d | נפחי ייצור קטנים עד בינוניים | סביר, קל לשימוש |
אמצע טווח | 80,000 $ - 150,000 $ | 10-20 מגה-פיקסל | 50-80 | 2D עם תוספות תלת מימד אופציונליות | נפחי ייצור בינוניים עד גבוהים | עלות וביצועים מאוזנים |
יוקרה | 150,000 $ - 250,000 $+ | 20+ מגה -פיקסל | 80-100+ | 3D מלא עם AI מתקדם | מכלולי PCB מורכבים ומורכבים | דיוק מעולה, תפוקה מהירה |
מכונת הבדיקה של AOI שלך אמורה למצוא פגמים קטנטנים אפילו. מערכות AOI מקוונות במהירות גבוהה עם AI מתקדמות יכולות לאתר טעויות קטנות מאוד, עד 10 מיקרומטר. זה עוזר לך להפסיק בעיות באיכות ולשמור על התור שלך במהירות. בדיקה אופטית אוטומטית עם AI ולמידת מכונה גם הופכת את ההגדרה למהירה יותר ומוצאת פגמים נוספים.
בדוק עד כמה ה- PCB שלך גדול ועבה. מרבית מערכות ה- AOI עובדות עם לוחות של עד 510 על 460 מילימטרים. מכונות מסוימות יכולות להתמודד עם קווי נתיב כפולים או בודדים עבור הגדרות שונות.
תְצוּרָה | גודל PCB מקסימלי (מ'מ) |
כְּלָלִי | 510 x 460 |
מסלול כפול | 510 x 330 |
מסלול יחיד | 510 x 600 |
מכונות AOI אוטומטיות יכולות לבדוק עובי PCB בין 0.3 ל- 6.0 מילימטרים . הם יכולים גם להתמודד עם לוחות שמוכפלים עד מילימטרים מינוס 3.0 מילימטרים. המשמעות היא שתוכלו להשתמש בהם עבור סוגים רבים של עיצובים של לוח מעגלים מודפסים, אפילו כאלה מסובכים.
מערכת פיקוח 2D AOI טובה לבעיות שטח פשוטות כמו חלקים חסרים או גשרי הלחמה. אבל מערכת AOI תלת -ממדית עושה יותר. הוא מודד גובה, נפח וצורה. זה יכול למצוא בעיות כמו לידים מורמים או מפרקי הלחמה רעים. 3D AOI מוצא עד 30% יותר פגמים ועוזר לך לעבור יותר לוחות בפעם הראשונה ב- 25%. עליך לבחור מערכת בדיקה תלת -ממדית AOI עבור מכלולי PCB עסוקים או קשיחים.
טיפ: מערכות AOI תלת מימדי יכולות לבדוק את שני הצדדים של PCB בבת אחת . הם גם עובדים טוב יותר עם צללים או לוחות כפופים מאשר מערכות דו מימדיות.
בחר מערכות AOI אוטומטיות עם תוכנה חזקה. תוכנה טובה מאפשרת לך לחבר נתוני בדיקה לרשת המפעל שלך. תכונות כמו סריקת ברקוד, גישה מרחוק ופגמים מונעים AI מציאת לך עוזרים לך לעקוב ולשפר את הבדיקות שלך. אוטומציה ואינטגרציה מקלים על בקרת איכות.
חשבו על כל העלויות, ולא רק על המחיר. הוסף התקנה, הדרכה, תוכנה ותחזוקה . גלה את החזר ההשקעה שלך על ידי השוואה בין עלויות אלה לכסף שאתה חוסך מפחות טעויות ופחות בדיקת ידיים. מחשבוני החזר ROI מקוונים יכולים לעזור לך לראות כמה זמן לוקח להחזיר את הכסף שלך ומה הערך הכולל שלך.
בחר ספק שנותן תמיכה ואימונים טובים. תמיכה טובה עוזרת לך לתקן בעיות במהירות ושומרת על מערכת ה- AOI האוטומטית שלך. אימונים מוודאים שהצוות שלך משתמש במכונת הבדיקה של AOI בדרך הנכונה. זה מגן על ההשקעה שלך ושומר על הייצור שלך במהירות.
התחל בחשיבה על מה צריך לוח המעגל המודפס שלך. התבונן בגודל, הצורה והעובי של הלוחות שלך. אם ל- PCB שלך יש הרבה חלקים קטנים קרוב זה לזה , אתה זקוק למערכת AOI חזקה . בחלק מהלוחות יש שכבות רבות או משתמשים בחלקים מיוחדים כמו BGAS או QFNs. הדברים האלה מקשים על בדיקת הלוח. אתה רוצה מכונת פיקוח AOI שיכולה להשתנות ולהתכנת. זה עוזר לך להתעדכן בעיצובים חדשים והרבה חלקים.
· פריסות PCB קשות וחלקים ארוזים זקוקים למערכות AOI עבור לוחות רב שכבתיים.
· הדרך בה חלקים מרווחים ומסומנים מסייעת למערכת AOI למצוא בעיות.
· מרחבים צמודים וגבהים שונים יכולים ליצור צללים, כך שתזדקק לתמונות ברורות ואורות טובים.
· חלקים מיוחדים זקוקים למערכות AOI שיכולות להשתנות.
· עבודה מוקדם עם היצרן שלך עוזרת לך לעצב לוחות שקל יותר לבדוק.
ככל שבדיקה אופטית אוטומטית משתפרת, אתה רואה שימוש רב יותר בבינה מלאכותית ולמידה במכונה. כלים אלה עוזרים לך למצוא בעיות נוספות ולהמשיך לבדוק במהירות.
טיפ: בחר תמיד מערכת AOI שמתאימה לעיצוב ה- PCB שלך כעת ואילך. זה שומר על הבדיקות שלך חזק ככל שהמוצרים שלך משתנים.
לפני שאתה קונה מכונת AOI, עליך לנסות ולהשוות בין שונים. כל מערכת AOI בודקת לוחות בדרכה שלה. חלקם משתמשים בתמונות כדי לאתר שינויים, בעוד שאחרים מודדים כל חלק ומשתמשים בכללים כדי למצוא בעיות. מערכות המודדות חלקים בדרך כלל מוצאות בעיות אמיתיות יותר ומעניקות פחות אזעקות שווא.
להלן מדריך פשוט שיעזור לך להשוות בין מערכות AOI :
1. החלט מה אתה רוצה שמערכת ה- AOI שלך תעשה. חשוב על הבעיות שאתה צריך למצוא.
2. השווה מערכות המשתמשות בתמונות לאלו המודדות. מערכות תמונות מהירות יותר להגדרת אך עשויות להחמיץ בעיות נוספות.
3. בדוק אם מערכת AOI יכולה להשתנות כשאתה מוסיף חלקים חדשים או לשנות את התהליך שלך.
4. חפש מערכות שמאפשרות לך נתונים מייד ועוזרים לך להשתפר.
5. בדוק כמה זמן לוקח להגדיר ולהשאיר את מערכת ה- AOI.
6. שאל על עזרה ותמיכה של החברה.
7. בדוק כמה המצלמה ברורה וכמה מהר היא עובדת, ולא רק המגה -פיקסל.
8. גלה באיזו תדירות המערכת נותנת אזעקות שווא. יותר מדי יכולים להאט את הצוות שלך.
9. בקש מהחברה דיווחים על בעיות המערכת שלהם יכולה למצוא.
10. בחר מערכת המודדת חלקים ומשתמשת באורות טובים, כמו נוריות LED בצבע משולש, לבדיקות טובות יותר.
הערה: בדיקת מכונות AOI עם הלוחות שלך היא הדרך הטובה ביותר לראות עד כמה הם עובדים במפעל שלך.
כשאתה מסתכל על מחיר מכונת פיקוח AOI , אתה צריך לחשוב על יותר מאשר רק על העלות הראשונה. עלות הבעלות הכוללת יש חלקים רבים. הנה טבלה שתעזור לך לראות על מה לחשוב:
גורם עלות | תֵאוּר | טווח עלות טיפוסי |
עלות מכונה | שינויים לפי סוג (2D או 3D), כמה ברור המצלמה ושם המותג | 5,000 $ - 200,000 $+ |
עלויות התקנה | כמה קשה להגדיר, לאמן ולהוסיף לתור שלך | 5,000 $ - 15,000 $ |
תחזוקה ותחזוקה | ניקוי, עדכוני תוכנה ותיקון חלקים | 5,000 $ - 15,000 $ בכל שנה |
עלויות הפעלה | כוח, דברים שאתה משתמש בהם ועובד משלם | 1,000 $ - 3,000 $ בכל חודש |
דמי רישוי תוכנה | תוכנה מיוחדת שאתה צריך לשלם עליה | 2,000 $ - 12,000 $ בכל שנה |
הוצאות הכשרת עובדים | אימונים ראשונים וחדשים לכל עובד | 1,000 $ - 5,000 $ לעובד |
השבתה במהלך ההתקנה | אבוד זמן עבודה בעת הגדרה והוספת המכונה | יכול להיות הרבה |
שילוב מערכת (עמלות NRE) | עמלות חד פעמיות להוספת המכונה למערכת שלך | 20,000 $ - 150,000 $ |
שמירה על המכונה עובדת וקניית חלקים חדשים עולה גם כסף לאורך זמן . אתה צריך לתכנן לניקוי, לתיקון ולבדוק את המכונה. אם המכונה נשברת או שהתוכנה נעצרת, אתה מאבד זמן לייצר לוחות. בחירת מערכת AOI טובה ותכנון לטיפול קבוע עוזרת לך לחסוך כסף ולהגן על המכונה שלך.
טיפ: הוסף את כל העלויות למשך חמש שנים כדי לראות את המחיר האמיתי של כל מערכת AOI. זה עוזר לך לבחור בחירה חכמה כשאתה קונה מכונת AOI.
עליכם לבדוק תמיד אם החברה המוכרת את מכונת AOI מהימנים. ביקורות וסיפורי לקוחות מראים כיצד מערכת AOI עובדת בחיים האמיתיים. יצרני PCB אחרים יכולים לומר לך אם המכונה קלה לשימוש ועובדת היטב. סיפורים אלה עוזרים לך להסתכל על המספרים ולמצוא חברה שאתה יכול לסמוך עליהם.
ביקורות על לקוחות מראות כיצד מערכת AOI עובדת במפעלים אמיתיים.
· סיפורים ממשתמשים אחרים מראים מה טוב ומה לא.
כאשר בוחרים מכונת פיקוח AOI, אנשים לפעמים טועים. טעויות אלה יכולות לבזבז זמן וכסף. הנה כמה דברים שאסור לך לעשות:
· אתה בוחר מערכת AOI שאינה מתאימה לגודל ה- PCB שלך או כמה אתה מייצר. זה יכול להאט את עבודתך או להחמיץ בעיות חשובות.
· אתה מסתכל רק על המחיר ושוכח מכל העלויות . כמה מכונות עולות מאוחר יותר לתיקון או תוכנה.
· אתה לא בודק את מכונת AOI עם הלוחות שלך. פירוש הדבר שהוא לא ימצא את כל הבעיות כשאתה משתמש בהן.
· אינך מלמד את העובדים שלך כיצד להשתמש במערכת AOI. אם הם לא יודעים מה לעשות, הם עלולים להחמיץ בעיות או להשתמש בהן לא נכון.
· אתה שוכח לעדכן את התוכנה או לטפל במכונה. זה יכול לגרום למערכת AOI להחמיץ בעיות חדשות.
טיפ: נסה תמיד את מערכת AOI במפעל שלך לפני הקנייה. וודא שהצוות שלך יודע להשתמש בו ולהמשיך לעבוד טוב.
אתה יכול להשיג יותר ממכונת הבדיקה AOI שלך על ידי ביצוע כמה צעדים טובים. צעדים אלה עוזרים לך למצוא יותר בעיות, לעשות לוחות טובים יותר ולחסוך כסף.
בחר מערכות AOI עם מצלמות מהירות וברורות . מכונות אלה יכולות לראות בעיות קטנות כמו חלקים במקום הלא נכון, גשרי הלחמה וחתיכות חסרות.
ערוך בדיקות מיוחדות עבור עיצובי PCB משלך. בדיקות בהתאמה אישית עוזרות לך למצוא בעיות המיוחדות ללוחות שלך.
· למד את העובדים שלך כיצד להשתמש במערכת AOI. עובדים מיומנים יכולים להגדיר, לתקן ולקרוא את תוצאות ה- AOI טוב יותר.
תן לצוות שלך אימונים חדשים לעתים קרובות. זה עוזר להם ללמוד על תכונות AOI חדשות ושינויים בענף.
· השתמש ב- AOI במקום לבדוק ביד. זה מנתק טעויות ומוצא בעיות מהר יותר.
מצא בעיות מוקדם. בדיקות מוקדמות פירושו שאתה מוציא פחות לתיקון לוחות ומפסיק את המוצרים הרעים ללכת ללקוחות.
שמור על מערכת AOI שלך נקייה ומעודכנת. הטיפול בזה עוזר לו למצוא יותר בעיות ולהימשך זמן רב יותר.
התרגול הטוב ביותר | תוֹעֶלֶת |
מערכת AOI בעלת ביצועים גבוהים | מוצא בעיות נוספות, בודק מהר יותר |
הגדרת בדיקה מותאמת אישית | מוצא את הבעיות הנכונות |
מפעילים מיומנים | מחמיץ פחות בעיות, תוצאות טובות יותר |
איתור פגמים מוקדם | עולה פחות, הופך לוחות טובים יותר |
הערה: לחברות שעושות דברים אלה יכולות להיות עד 20% פחות בעיות ו -15% יותר עבודה.
בחירת מכונת הבדיקה הנכונה של AOI פירושה להסתכל על צרכי הייצור, הדיוק, המהירות והעלות הכוללת שלך . עליך להתאים תכונות מכונה לעיצובי ה- PCB שלך ולתכנן לצמיחה עתידית. השתמש בשלבים וברשימות הבדיקה במדריך זה כדי לעזור לך לבחור בחירה חכמה. ��
טיפ: שוחח עם ספקים ובקש הדגמה. לראות את המכונה בפעולה עוזר לך להחליט אם זה מתאים למפעל שלך.
2D AOI בודק את פני השטח אם הם חסרים או שלא במקומם. 3D AOI מודד גובה וצורה. אתה יכול למצוא בעיות נסתרות יותר עם 3D AOI. בחר תלת מימד אם ללוחות שלך יש חלקים מורכבים או זקוקים לדיוק נוסף.
עליך לנקות ולבדוק את מכונת ה- AOI שלך כל שבוע. עדכן את התוכנה כשיצאות גרסאות חדשות. טיפול רגיל ממשיך לעבוד היטב את המכונה שלך ועוזר לך למצוא פגמים נוספים.
כן, אתה יכול להשתמש ב- AOI לכל גודל אצווה. עבור קבוצות קטנות, בחר מערכת AOI פשוטה. עבור קבוצות גדולות, בחרו מכונה מהירה ומתקדמת יותר. התאם תמיד את המכונה לצרכי הייצור שלך.

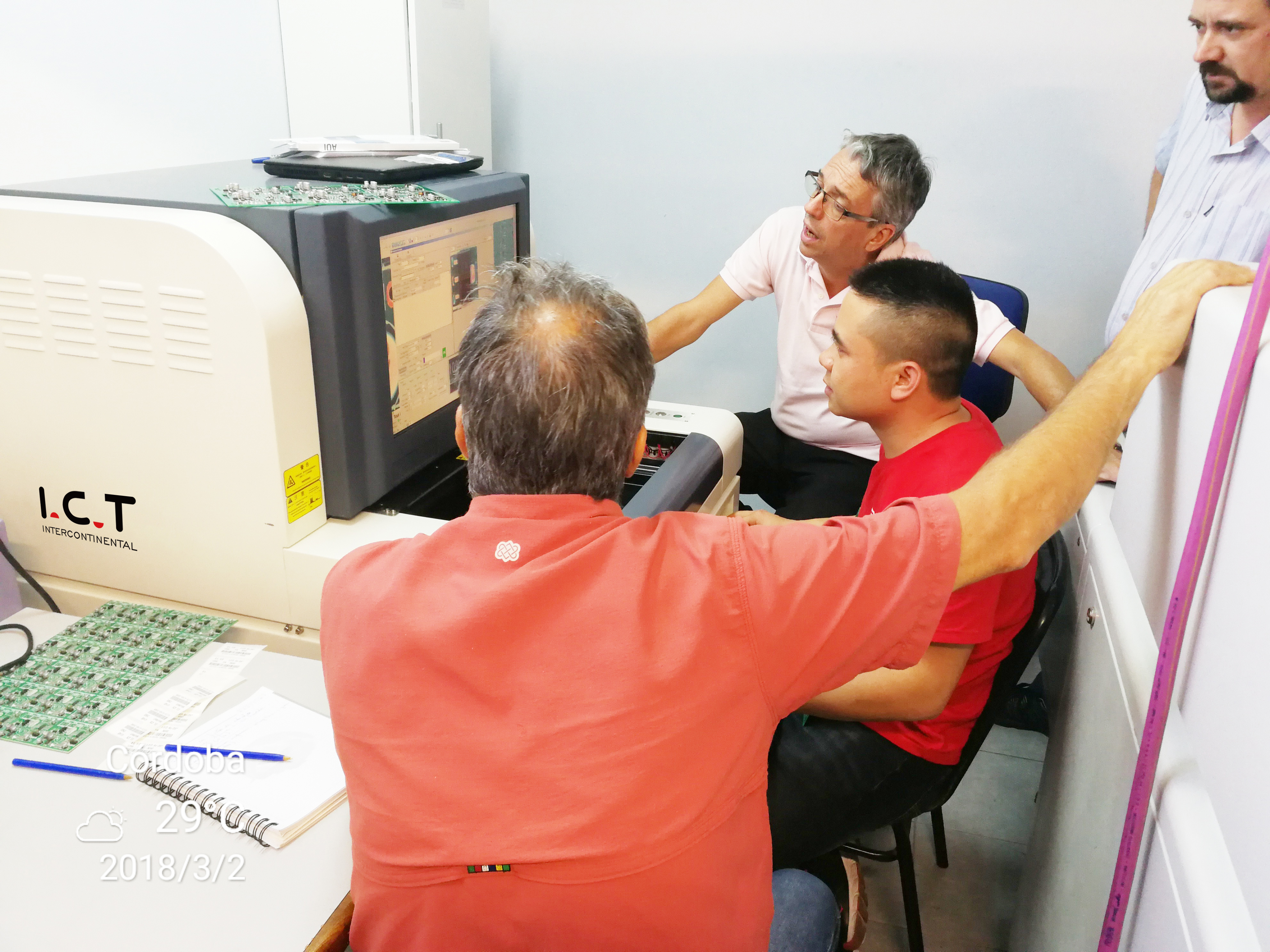

מפעילים זקוקים לטעולות בסיסיות כיצד להגדיר, להפעיל ולקרוא תוצאות ממערכת AOI . ספקים רבים מציעים מדריכים וסרטונים שלב אחר שלב. אימונים טובים עוזרים לך לתפוס יותר בעיות ולהשתמש במכונה טוב יותר.
