| סקירה כללית של מכונת הלחמת גל סלקטיבית אוטומטית
ה-ICT On-line Selective Wave Soldering Machine SS550P2 הוא פתרון בעל ביצועים גבוהים שתוכנן ונבנה בסין, המציע דיוק אוטומטי להלחמת PCB. מכונת הלחמת גל סלקטיבית אוטומטית זו כוללת לוחית PCB קבועה ופלטפורמת ריסוס/הלחמה נעה, אידיאלית לייצור בנפח גבוה. עם שליטה מלאה במחשב, הוא מאפשר התאמות קלות לטמפרטורת הלחמה 0.7, סוג השטף וטמפרטורת N2, מה שמבטיח עקיבות מצוינת. מגובה בלמעלה מ-25 שנות מומחיות, ICT משרתת יותר מ-1600 לקוחות ב-72 מדינות, ומספקת ציוד אמין לשיפור יעילות הייצור. סיר הלחמה טיטניום ושסתומי סילון גרמניים מספקים יציבות, מה שהופך אותו לבחירה מהימנה ברחבי העולם.
| רשימת ציוד קו DIP
מכונת הלחמת גל סלקטיבית אוטומטית כוללת מערכת יישום שטף מדויק עם שסתום הזרקת דופק גרמני בתדר גבוה. טכנולוגיה זו מספקת נקודות שטף קטנות עם תוכן מוצק של פחות מ-10%, מה שמבטיח יישום מדויק ונקי. הזרבובית, המותקנת על פלטפורמת XY עם דיוק חזרות של 0.02 מ'מ, ממזערת בזבוז ומשפרת את איכות ההלחמה. נתמך על ידי מיכל לחץ ורכיבים פנאומטיים SMC, מערכת זו שומרת על אספקת שטף יציבה, מה שהופך אותה לאידיאלית עבור משימות הלחמת PCB מורכבות.
אופטימיזציה יעילה של חימום מוקדם היא תכונה מרכזית של מכונת הלחמת גל סלקטיבית אוטומטית זו. מצוידת בחימום מוקדם תחתון מתכוונן ובמחמם IR למעלה, המערכת ממקסמת את שטח החימום מראש לפיזור חום אחיד. עיצוב הכותנה הכולל בטמפרטורה גבוהה מבטיח יציבות טמפרטורה, בעוד שעיצוב הפלאג-אין לתחזוקה מאפשר שירות ללא כלים. הגדרה זו מפחיתה את זמן החימום לכ-15 דקות, ומגבירה את הפרודוקטיביות עבור ייצור PCB.
טכנולוגיית הלחמה מתקדמת במכונת הלחמת גל סלקטיבית אוטומטית מבטיחה ביצועים מעולים. המשאבה האלקטרומגנטית מספקת שיאי הלחמה יציבים ואמינים, בעוד שסיר הלחמה מטיטניום מונע דליפה ומתחמם במהירות באמצעות דוד ברזל יצוק. מערכת חימום מקוונת N2 משפרת את הרטבת ההלחמה ומפחיתה סחף, נתמכת על ידי הגדרות נשלטות על ידי תוכנה לטמפרטורה 1.3, גובה גל וכיול. טכנולוגיה זו מספקת תוצאות עקביות לייצור בנפח גבוה.
עיצוב ההילוכים העמיד של מכונת הלחמת גל סלקטיבית אוטומטית זו משתמש בפרופילי חומר מיוחדים ומערכת רולר בת שלושה חלקים ליציבות. מסילות מותאמות מעובות תומכות בעומסים של עד 20 ק'ג, עם מערכת מהדקים צדדית ועליון PCBA המבטיחה יציבות של הלוח. רכיבי מנוע ופנאומטיים יפניים משפרים את האמינות, בעוד שאזור חיץ תחבורה מונע התנגשויות, מה שהופך אותו לבחירה חזקה לשימוש ייצור ארוך טווח.
שילוב בקרה אמין מושגת עם מערכת אוטובוס מתקדמת של מודול PLC+ במכונת הלחמת גל סלקטיבית אוטומטית זו. הגדרה זו מבטיחה יציבות ומדרגיות, עומדת בתקני CE ותומכת בעיצובי Industry 4.0. חלקים חשמליים באיכות גבוהה וכבלי רשת Cat-6 מספקים תקשורת מהירה ותגובות רגישות, ומאפשרים שליטה מדויקת על כל פרמטרי ההלחמה לביצועים עקביים.
ממשק ההפעלה הידידותי למשתמש של מכונת הלחמת הגלים הסלקטיבית האוטומטית כולל מצב תכנות מודרך עם תכנות מהיר של CCD וזיהוי חרירי אוטומטי. הוא תומך במספר שפות כמו סינית, אנגלית ויפנית, עם הדמיית נתונים בזמן אמת ומעבר בלחצן אחד לניטור CCD. עיצוב אינטואיטיבי זה, בשילוב עם תכנות תמונות ואימות קואורדינטות חכם, מפשט את התפעול ומשפר את היעילות עבור כל המשתמשים.
| מִפרָט
| מכונת הלחמת גל סלקטיבית מקוונת | ||||
| דֶגֶם | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| מודולרי מקוון | ספריי + חימום מראש והלחמה | ספריי + חימום + הלחמה | ספריי + חימום + הלחמה + הלחמה | ספריי + חימום + הלחמה + הלחמה + הלחמה |
| מערכת הלחמה | ||||
| כמות זרבובית | 1 | 1 | 2 | 3 |
| כמות סיר הלחמה | 1 סט | 1 סט | 2 סטים | 3 סטים |
| סיר כפול (אופציה) | N/a | אוֹפְּצִיָה | אוֹפְּצִיָה | אוֹפְּצִיָה |
| כוח סיר הלחמה | 2.35 קילוואט | 2.35 קילוואט | 4.70 קילוואט | 7.05 קילוואט |
| מערכת שטף | ||||
| מיכל אחסון שטף | 1L | 1L | 2L | 2L |
| תמיכה בשטף | אזעקת שטף, אוטומטית | |||
| זרבובית ריסוס | שסתום סילון של גרמניה (ריסוס ספוט וקו) 1 סט | |||
| גודל פיית ריסוס | 130um (אפשרות 180um, 210um) | |||
| מהירות ריסוס | 0~20 מ'מ/שנייה | |||
| מהירות תנועה של זרבובית ספריי | 0 ~ 400 מ'מ/שניות | |||
| מערכת חימום מראש | ||||
| מצב חימום מראש | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR | אוויר חם ו-IR |
| אזור חימום מראש | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| אזור חימום מוקדם | אוויר חם למעלה: 2, IR תחתון: 1 | |||
| כוח חימום מוקדם תחתון | מקסימום 12 קילוואט | |||
| כוח חימום מוקדם העליון | מקסימום 6 קילוואט | |||
| זמן חימום | כ-15 דקות (הגדרה 150℃) | |||
| מצב שליטה | PC+PLC | |||
| מערכת הובלה | ||||
| גודל PCB (עם מתקן) | 120*60~500*500 מ'מ | |||
| החלפת PCB | באינטרנט | |||
| פינוי עליון PCB | 120 מ'מ | |||
| גובה תחבורה | 900 ± 20 מ'מ | |||
| רוחב הובלה | 60~500 מ'מ | |||
| מידות: מ'מ | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| מִשׁקָל | כ: 800 ק'ג | כ: 1200 ק'ג | כ: 1300 ק'ג | כ: 1500 ק'ג |
| רשימת ציוד קו DIP
קו הייצור של DIP שלנו מציע כלים מתקדמים להרכבת PCB יעילה ומדויקת. קו DIP האוטומטי לחלוטין כולל קו הכנסת DIP למיקום מדויק של רכיבים, מעמיס גלים לכניסה חלקה של PCB, פורק גלים ליציאה בטוחה וקו רצועת הרכבה לבדיקות סופיות. קו ייצור PCB DIP איכותי זה מבטיח פעולה יציבה, הכנסת THT אמינה והרכבה חסכונית, העונה על צרכי התעשייה המגוונים. עם עיצובים מודולריים ותמיכה גלובלית מ-ICT, זה מגביר את הפרודוקטיביות למשימות דרך חור.
| סרטון הצלחת לקוחות

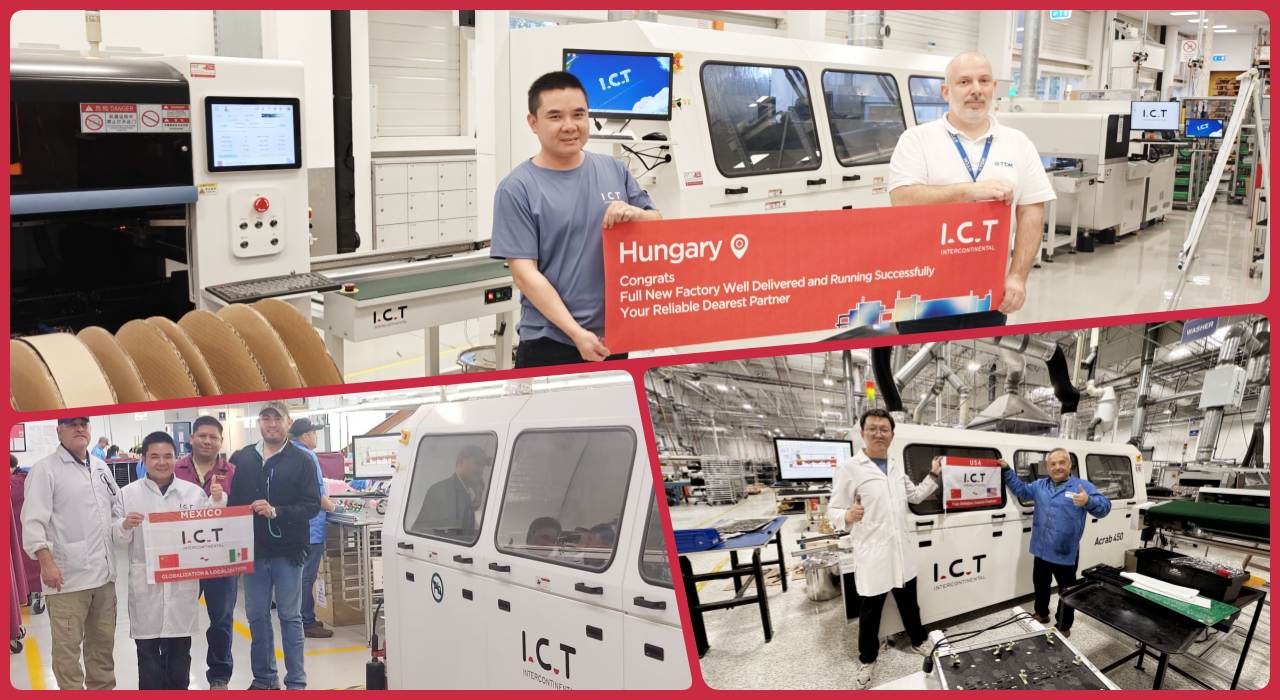

מהנדסי ICT נסעו למקסיקו כדי לספק תמיכה טכנית ללקוחות מרובים, לספק שירותים עבור קווי ציפוי, מכונות הלחמת גל ומכונת הלחמה סלקטיבית. לקוח אחד, יצרן אלקטרוניקה לרכב המשתמש ב-Acrab350, ייצר שני סוגי PCBA שונים עם מתקנים ייחודיים, המציגים את הגמישות של המכונה. הצוות שלנו הבטיח התקנה חלקה וביצועים מיטביים, תוך עמידה בסטנדרטים הגבוהים של הלקוח. סרטון המציג משוב חיובי מלקוח הלחמה סלקטיבי מדגיש את שביעות רצונם מהאמינות והיעילות של ה-SS540, המשקף את המחויבות של ICT לתמיכה גלובלית ולשירות איכותי.
| שירות והדרכה מקצועיים
ICT מציעה שירות והדרכה מקיפים עבור מכונת הלחמת גל סלקטיבית אוטומטית שלנו. הצוות שלנו מספק התקנה, תחזוקה ותמיכה טכנית כדי להבטיח פעולה חלקה. מפגשי ההדרכה מכסים הגדרת מכונה, התאמות פרמטרים ופתרון בעיות, ועוזרים למפעילים למקסם את היעילות. עם למעלה מ-25 שנות ניסיון, אנו תומכים בלקוחות ברחבי העולם, ומציעים צמיחה ארוכת טווח באמצעות עדכונים שוטפים ואופטימיזציה של תהליכים. המטרה שלנו היא לספק פתרונות אפס סיכון, להבטיח שקו הייצור שלך פועל ללא דאגות.
| שבחי לקוחות
לקוחות אוהבים את מכונת הלחמת הגלים הסלקטיבית האוטומטית שלנו בגלל הביצועים המדהימים שלה. הם משבחים את המהנדסים שלנו על ההתקנה המומחית שלהם וכישורי פתרון בעיות מהירים. אמינות הציוד ואיכות ההלחמה זוכות לציונים גבוהים, בעוד שהאריזה העמידה מבטיחה משלוח בטוח. לקוחות גם מעריכים את התגובה המהירה שלנו לבעיות, מה שהופך את ICT לשותף מהימן בתהליך הייצור שלהם.
| אישורי תעשייה
מכונת הלחמת הגלים הסלקטיבית האוטומטית של ICT מוסמכת בתקני CE, RoHS ו-ISO9001, מה שמבטיח בטיחות ואיכות ברמה הגבוהה ביותר. אנחנו גם מחזיקים במספר פטנטים על העיצובים החדשניים שלנו, המשקפים את המחויבות שלנו למצוינות. הסמכות אלו מבטיחות שהמוצרים שלנו עומדים בדרישות הייצור העולמיות, ומספקות ללקוחות פתרונות אמינים וידידותיים לסביבה.
| אודות חברת ICT ומפעל
ICT היא ספקית מובילה של פתרונות ייצור אלקטרוני עם ניסיון של למעלה מ-25 שנה. המפעל שלנו, הממוקם בדונגגוואן, סין, משתרע על פני 12,000 מ'ר ומעסיק 89 עובדים, כולל 20 מהנדסים. אנו מטפלים במחקר, פיתוח וייצור בתוך הבית, ומשרתים למעלה מ-1600 לקוחות ב-72 מדינות. הצמיחה המהירה שלנו ומערכות בקרת האיכות הקפדניות מבטיחות סטנדרטים גבוהים. עם קרן רשומה של 30 מיליון דולר, אנו שומרים על מערכת ניהול איכות חזקה, המספקת מכונות הלחמת גל סלקטיביות אוטומטיות אמינות ברחבי העולם.
