I.C.T
| כַּמוּת: | |
|---|---|

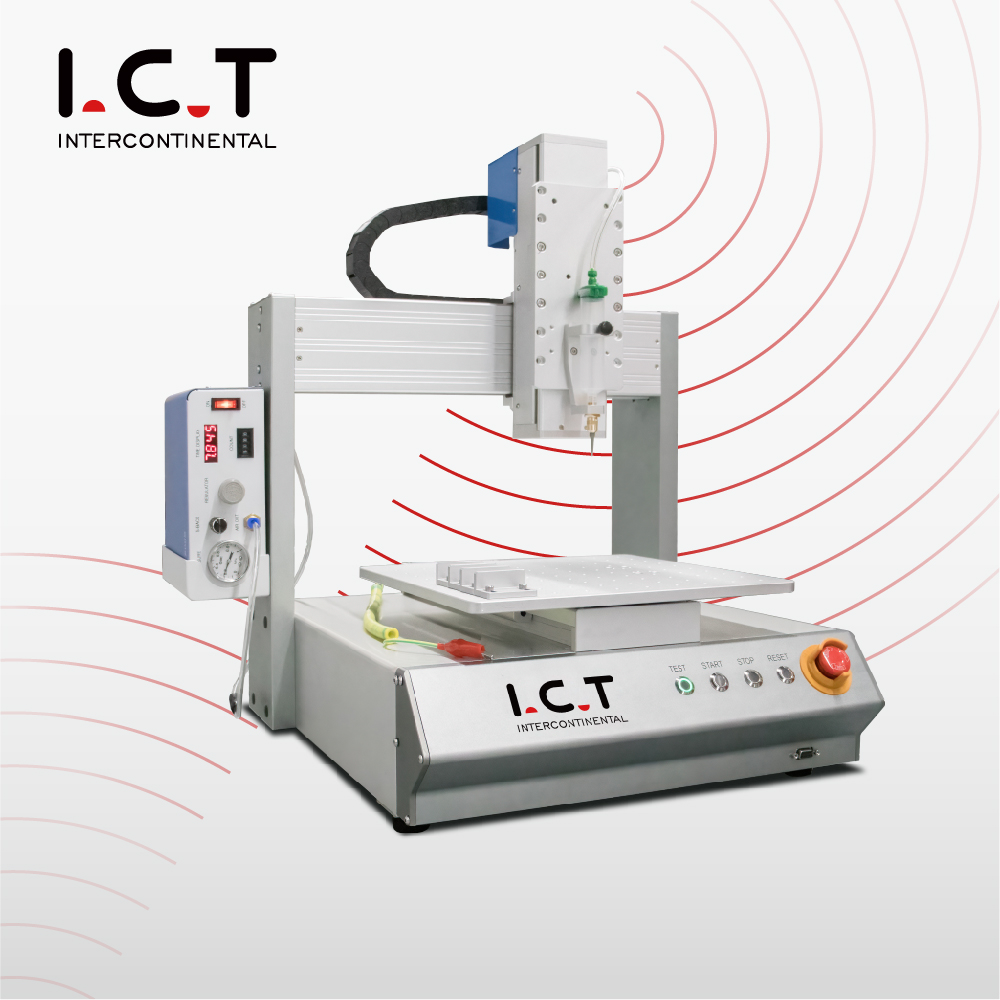

ה-ICT 3-axis Benchtop Machine dispensing PCB מיועד לחלוקת חומרים מדויקת בייצור אלקטרוניקה, הרכבת PCB, ייצור LED, אריזת מוליכים למחצה, הדבקת עדשות אופטיות, הדבקת שבבים וציפוי חלקים קטנים. זה יכול לעבוד עם דבק UV, דבק AB, אפוקסי, דבק לבן, דבק מוליך EMI, סיליקון, דבק כסף, דבק אדום, משחת הלחמה, משחת פיזור חום וחומרי תהליך אחרים. מפעילים יכולים להשתמש בבקר ה-LCD הידני כדי להגדיר נתיבי חלוקה, מהירות, כמות דבק, זמן חלוקה וזמן עצירה. עם מבנה ספסל קומפקטי, הוא מתאים לחדרי הנדסה, ייצור דוגמאות, תחנות תיקון ואזורי ייצור SMT גמישים.
מכונת חלוקת PCB בעלת 3 צירים זו משתמשת בתנועת X, Y ו-Z כדי להשלים חלוקה מנקודה לנקודה, קווים מתמשכים ונתיבי קשת. לייצור PCB, זה חשוב מכיוון שלעתים קרובות יש ליישם דבק או הדבק באזורים קטנים, לאורך הקצוות או סביב עמדות רכיבים מיוחדים. המכונה תומכת בהפצת נקודות, קו, משטח, עיגול, קשת, עקומה לא סדירה ומסלול תלת מימד לא שטוח. זה נותן למהנדסים יותר חופש בעת הגדרת תהליך קיבוע PCB, חלקי LED, אריזות COB או מכלולים אלקטרוניים קטנים. זה עוזר לצוות לעבור מעבודה ידנית לתהליך שניתן לחזור עליו מבלי לקחת יותר מדי מקום במפעל.
המכונה מופעלת באמצעות פאנל LCD ומכשיר תכנות ידני. מפעילים יכולים ליצור תוכניות, להתאים פרמטרים ולהחליף עבודות ללא מערכת מחשב מסובכת. זה שימושי עבור מפעלים המטפלים בדגמי PCB רבים או קבוצות קטנות. הבקר מאפשר למשתמשים להגדיר את גודל הדבק, מהירות ההפצה, זמן ההפצה, זמן העצירה ופרמטרים מרכזיים נוספים. מפעילים חדשים יכולים ללמוד את זרימת העבודה הבסיסית מהר יותר, בעוד שמהנדסים יכולים לבצע שינויים בתהליך מבלי להאט את כל הקו. עבור מכונת דבק 3 צירים עם מכונת דבק משטחי PCB בייצור SMT, שיטת בקרה פשוטה זו מסייעת להפחית את לחץ ההתקנה בעבודה יומיומית.
יציבות החומר היא אחת הנקודות החשובות ביותר בחלוקת PCB. מכונה זו משתמשת בבקר חלוקה ייעודי כדי לשמור על פלט יציב, חתך נקי ודבק נשבר חלק. זה עוזר להפחית זנב, דליפה, נקודות לא אחידות וחומר מבוזבז. הפונקציה האוטומטית נגד ריפוי מסייעת גם במניעת חסימת מחט, מה שמועיל בעת שימוש בדבק, משחת הלחמה, אפוקסי, דבק אדום, סיליקון או חומרים אחרים שעלולים להתייבש או להתעבות במהלך הפעולה. עבור צוותי ייצור, פחות מחטים חסומות משמעו פחות הפרעות. עבור צוותים איכותיים, תפוקת חומרים יציבה פירושה שקל יותר לבדוק, לחזור ולשפר את התהליך.
המערכת יכולה לאחסן 999 קבצי תהליך ניפוק, עם עד 65,535 נקודות בכל קובץ. זה עוזר ללקוחות לנהל מוצרים שונים מבלי לבנות כל תוכנית מההתחלה. כאשר הזמנה חוזרת חוזרת, המפעילים יכולים לקרוא לקובץ השמור ולבצע התאמות קטנות במקום להתחיל מאפס. זה מעשי עבור חדרי דוגמא, ייצור באצווה קטנה, תחנות תיקון והרכבת PCB מדגם מעורב. זה גם מפחית את הסיכון להחמצת נקודות או שינוי ערכים שגויים. עבור מפעלים שלעתים קרובות עוברים בין סוגי מוצרים, אחסון תוכניות אינו תכונה קטנה; זה חוסך זמן בכל שבוע.
מכונת חלוקת ה-Benchtop PCB בעלת 3 צירים פועלת עם תוכנת Logoshop ויכולה לייבא פורמטים נפוצים של קבצים, כולל NC, AI, DXF, JPG, BMP וקבצים סרוקים. זה עוזר למהנדסים להשתמש בשרטוטים קיימים או בנתוני עיצוב כדי להכין נתיבי ניפוק. במקום ללמד כל נקודה באופן ידני, הצוות יכול להביא קובץ, ליצור נתיב ולכוון אותו במכשיר. זה שימושי עבור מוצרי PCB מותאמים אישית, מודולי LED, חלקים אופטיים ומכלולים אלקטרוניים עם שינויים תכופים בעיצוב. תאימות טובה יותר של קבצים גם עוזרת להפחית טעויות תכנות ידניות ושומרת על תהליך עקבי יותר.
החיישן הפוטואלקטרי המיובא תומך בהוראת קואורדינטות XYZ אוטומטית, ועוזר למכונה למצוא נקודות ייחוס בעת החלפת מחטים, מתקנים או סוגי מוצרים. מערכת ההנעה משתמשת במנוע דריכה, רצועה ומסילה מכוונת ליניארית מדויקת, עם יכולת חזרה של XYZ עד ±0.03 מ'מ. דיוק זה שימושי עבור הדבקת COB, קיבוע חלקי PCB, חלוקת LED ויישום חומרים בשטח קטן. לקוחות יכולים לבחור אזורי עבודה שונים, כולל 300×300 מ'מ, 400×400 מ'מ ו-500×500 מ'מ. זה מאפשר למכונה להתאים לגדלים שונים של מוצר תוך שמירה על אותו סגנון ספסל. זוהי בחירה מעשית לעבודת חלוקת PCB מבוקרת.
| מפרטי חלוקת PCB בשולחן העבודה :
| פריט | I.CT-S300 | I.CT-S300L | I.CT-S500 |
|---|---|---|---|
| אזור עבודה | 300(X) × 300(Y) × 95(Z) מ'מ | 400(X) × 400(Y) × 95(Z) מ'מ | 500(X) × 500(Y) × 95(Z) מ'מ |
| גודל מכונה | 490(L) × 528(W) × 679(H) מ'מ | 590(L) × 628(W) × 679(H) מ'מ | 690(L) × 728(W) × 679(H) מ'מ |
| מהירות נסיעה | 400 מ'מ לשנייה(XY), 200 מ'מ לשנייה(Z) | 400 מ'מ לשנייה(XY), 200 מ'מ לשנייה(Z) | 400 מ'מ לשנייה(XY), 200 מ'מ לשנייה(Z) |
| עומס מקסימלי | 8 ק'ג | 8 ק'ג | 8 ק'ג |
| מצב נהיגה | מנוע צעד + רצועה + מסילה מכוונת ליניארית מדויקת | מנוע צעד + רצועה + מסילה מכוונת ליניארית מדויקת | מנוע צעד + רצועה + מסילה מכוונת ליניארית מדויקת |
| יכולת החזרה של XYZ | ±0.03 מ'מ | ±0.03 מ'מ | ±0.03 מ'מ |
| מַעֲרֶכֶת הַפעָלָה | פאנל LCD / מכשיר תכנות כף יד | פאנל LCD / מכשיר תכנות כף יד | פאנל LCD / מכשיר תכנות כף יד |
| קיבולת תוכנית | 999 קבצי פרמטרים, 65,535 נקודות לקובץ | 999 קבצי פרמטרים, 65,535 נקודות לקובץ | 999 קבצי פרמטרים, 65,535 נקודות לקובץ |
| דפוס תנועה | 3 צירים נקודה לנקודה, קו רציף, קשת | 3 צירים נקודה לנקודה, קו רציף, קשת | 3 צירים נקודה לנקודה, קו רציף, קשת |
| ספק כוח | AC220V, 50/60Hz, 0.5kW | AC220V, 50/60Hz, 0.5kW | AC220V, 50/60Hz, 0.5kW |
| מִשׁקָל | בערך 35 ק'ג | בערך 45 ק'ג | בערך 55 ק'ג |
* ICT ממשיך לעבוד על איכות וביצועים, מפרטים ומראה עשויים להתעדכן ללא הודעה מיוחדת. אם שונה, אנא עקוב אחר הרשימה החדשה.
| רשימת ציוד קו ציפוי PCBA
מוצרי קו ייצור לציפוי וניפוק ICT, לרבות מכונות חלוקה, מכונות ציפוי קונפורמיות, תנורי אשפרה, מסועי PCB, מערכות בדיקת AOI ומכונות לסילוק PCBA. מכונת המחלקה מורחת דבק, משחת הלחמה, סיליקון, אפוקסי או חומר תרמי על אזורי PCB נבחרים. מכונת הציפוי הקונפורמית מגנה על משטחי PCB מפני לחות, אבק וזיהום. תנור האשפרה משלים אשפרה UV או חום לאחר ציפוי או ניפוק. AOI תומך בבדיקת תהליכים, בעוד שציוד לביטול לוחות מפריד בין לוחות מוגמרים עם פחות מתח. יחד, מוצרים אלה מסייעים ללקוחות לבנות זרימת עבודה מלאה יותר סביב מכונת דבק עם 3 צירים וחלוקת PCB.
| שם המוצר | ייעוד בקו ציפוי PCBA |
|---|---|
מחיל ציפוי מגן מדויק על לוחות מעגלים להגנה אטומה בפני אבק, עמיד למים והגנה מפני פיצוץ. | |
מקשה ציפויים עם אור IR או UV, מבטיח הגנה עמידה וחזקה. | |
מעביר מעגלים בצורה חלקה דרך קו הציפוי לעיבוד יעיל. | |
מספק ומאחסן PCB עבור קו הייצור, מבטיח קלט ופלט חלקים. | |
| ציפוי קונפורמי AOI | בודק את איכות הציפוי ומזהה פגמים כדי להבטיח סטנדרטים גבוהים. |
| סרטון הצלחת לקוחות
באפריל 2026, ICT השלימה פרויקט קו ייצור SMT עבור לקוח בפורטוגל. הלקוח עוסק בתחום האלקטרוניקה לרכב ומייצר מוצרים כגון מכלולי תאורה ומערכות בקרה לרכב. ICT שלחה מהנדסים טכניים למפעל הלקוח לטפל בהתקנה במקום, התאמת מכונות והכשרת מפעילים. במהלך הביקור, המהנדסים שלנו עזרו לצוות הלקוח להבין את פעולת הקו, נקודות תחזוקה, זרימת תהליך ופרטי ייצור יומיים. לאחר סיום הפרויקט, הלקוח נתן משוב חיובי הן על הציוד והן על ההדרכה. הם אמרו שההתקנה עברה בצורה חלקה, וההדרכה הייתה ברורה, שימושית וקל לעקוב אחר המפעילים.
| תמיכה בשירות והדרכה
ICT תומך בלקוחות מנקודת המבט המלאה של מפעל SMT. לפני שפרויקט מתקדם, הצוות שלנו יכול לסקור את סוג המוצר של הלקוח, שטח המפעל, קיבולת היעד, מסלול התהליך וצרכי ההרחבה העתידיים. לאחר המסירה, ICT יכול לספק התקנה, הפעלה, הדרכת מפעילים, הדרכה תחזוקה ותמיכה בייצור. עבור מפעלים חדשים, אנו עוזרים ללקוחות לעבור מתכנון פריסה לייצור ניסיון. עבור מפעלים קיימים, אנו עוזרים לשפר את חיבור הקו, טיפול בזרימה, נקודות בדיקה ויציבות התהליך. שירות זה הופך את מכונת חלוקת ה-PCB עם 3 צירים לקלה יותר לשימוש בתוך מערכת ייצור SMT, ציפוי או חלוקה שלמה.
| מה הלקוחות שלנו אומרים
לקוחות נותנים לעתים קרובות משוב חיובי ל-ICT כי התמיכה שלנו לא נעצרת לאחר המשלוח. בפרויקטים מלאים של מפעל SMT, אכפת להם מאיכות מכונות, הכשרת מהנדסים, אריזה בטוחה, תגובה מהירה ותקשורת ברורה. לקוחות רבים אומרים שהמהנדסים שלנו מסבירים את פעולת הציוד בצורה מעשית, מה שעוזר למפעילים להבין את התהליך מהר יותר. הם גם מעריכים את אריזות היצוא שלנו מכיוון שתחבורה למרחקים ארוכים יכולה להיות קשה במכונות. כאשר מופיעות שאלות במהלך ההגדרה או הייצור, צוותי המכירות והטכניים שלנו עובדים יחד כדי לתת תשובות בזמן. זה עוזר ללקוחות להרגיש בטוחים יותר כאשר מתחילים קו ייצור חדש או משדרגים מפעל קיים.
| אישורים ותקנים
ICT תומך בפרויקטים שלמים של מפעלי SMT עם מערכת ניהול איכות מובנית. הציוד שלנו נתמך על ידי CE, RoHS, ISO9001, פטנטים ומסמכים טכניים קשורים. מסמכים אלה מסייעים ללקוחות עם אישור רכישה, הערכת ספקים ודרישות שוק בינלאומי. אבל איכות היא לא רק תעודות. עבור קו ייצור שלם, הוא כולל גם בדיקת חומרים, בדיקות הרכבה, בדיקת מכונות, סקירת אריזה, מעקב משלוחים, רישומי התקנה ושירות לאחר המכירה. ICT מנהל את השלבים הללו בקפידה מכיוון שפרט קטן לפני המשלוח יכול להשפיע על לוח הזמנים של הייצור של הלקוח מאוחר יותר. תהליך מבוקר עוזר להפחית את הסיכון בפרויקט ותומך באספקה יציבה יותר.
| אודות חברת ICT ומפעל
ICT היא ספקית פתרונות ציוד לייצור אלקטרוניקה המכסה פרויקטים של SMT, DIP, ציפוי, ניפוק, הרכבה, רובוטיקה ופרויקטים של מפעל חכם. יש לנו צוותי מו'פ, ייצור, הנדסה, מכירות ושירות משלנו, ואנו תומכים בלקוחות במדינות רבות בתכנון מפעל, אספקת ציוד, התקנה, הדרכה ושיפור תהליכים. ICT אינו רק ספק של מכונות בודדות. אנו מסייעים ללקוחות לבנות ייצור חדש מ-0 ל-1 ולשדרג מפעלים קיימים מ-1 ל-10. עם תקני בדיקה מחמירים, ניסיון בפרויקטים גלובליים ויכולת שירות מלאה, ICT מסייעת ליצרנים לבנות מערכות ייצור אלקטרוניקה יציבות, מעשיות וניתנות להרחבה.
